Quali fullrange per open baffle?

[Wolf65]

Salve, desideravo sapere se qualcuno ha realizzato diffusori open baffle monovia con dei fullrange.

Nel caso se potesse riportare la sua esperienza con progetto, foto e se disponibili anche misure strumentali.

Altra domanda esiste un sw che dati i parametri T&S del fullrange calcoli le dimensioni del pannello e la posizione in cui collocare l' altoparlante?

Grazie.

[pro61]

@Wolf65

Impostata la frequenza di taglio del pannello, il suo diametro sarà circa ((344÷FT)/4)*1.41. I parametri TS c'entrano niente con la dimensione del pannello, piuttosto ti serve un LB con un QTS abbastanza alto, diciamo almeno 0.7, e se vuoi un po di bassi, il più grande possibile.

[Wolf65]

@pro61 ti ringrazio,  non mi è chiaro cosa intendi per diametro dato che immagino il pannello debba avere una forma quadrata o rettangolare.

[pro61]

@Wolf65 Col diametro calcoli la superfice, dopo di che gli dai la forma che preferisci, mantenendo la superfice trovata.

[audio2]

@Wolf65 se vai sul sito della lii audio trovi qualcosa. tieni presente che ( secondo me ) ob e fullrange non è così semplice. ci vorrebbe un ap con qt alto, vas grande e xmax lunga, se vuoi sentire anche qualche basso. non so quanti fullrange così esistono, e quelli che ci sono sono poco efficienti.

[Ashareth]

Una volta c'era un file excel in rete, credo fosse di Thorsten Loesch, con il quale immettevi i parametri dell'altoparlante e la larghezza del baffle e tracciava la risposta in frequenza.

La risposta in basso (non tanto la minima frequenza, quella dipende dalla larghezza del pannello) dipende molto dal Qts dell'altoparlante.

Bisogna fare un po' attenzione perche' a Qts alto corrisponde altoparlante non tanto smorzato: se questo aiuta nella risposta in basso, ad essa corrisponde un aumento dell'escursione dell'altoparlante, cosa che un non e' spesso gradita dai largabanda che hanno tendenzialmente una tenuta in potenza abbastanza risibile.



[Membro_0020]

Il 30/7/2022 at 14:01, Wolf65 ha scritto:

desideravo sapere se qualcuno ha realizzato diffusori open baffle monovia con dei fullrange.

Nel caso se potesse riportare la sua esperienza con progetto, foto e se disponibili anche misure strumentali.

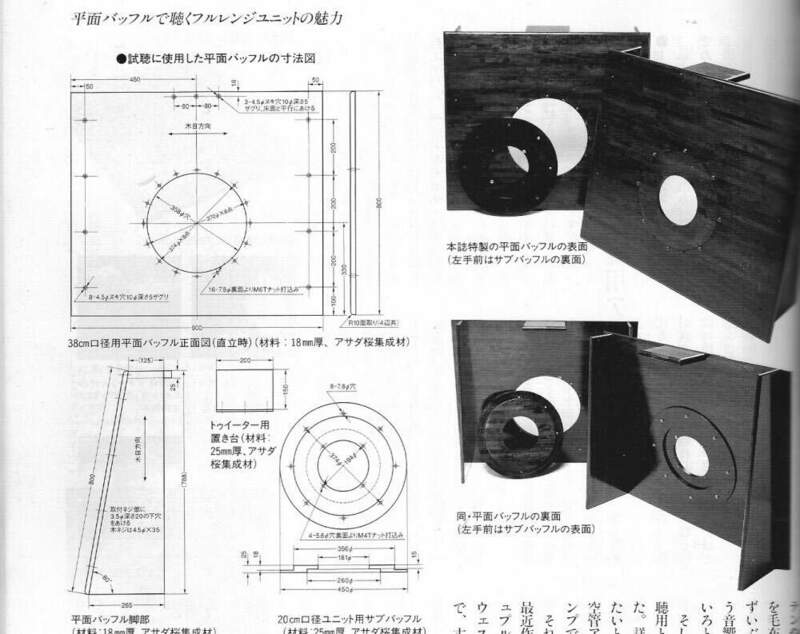

Ho ascoltato Audionirvana 15” (magnete Alnico e senza doppio cono), messi nell’OB in foto.
Ascolto ravvicinato, moderato toe-in, distanza diffusore/parete dietro diffusore = distanza punto d’ascolto/parete dietro punto d’ascolto.
Pilotato da 300 B. Sorgente giradischi. Nessun filtro notch.

Stupendo col jazz ma non chiedermi il perché.

Basso non tellurico ma contrabbasso intelligibilissimo e pienamente profondo…articolazione perfetta (come dal vivo in un jazz club).

Ovviamente non sarà il massimo alle misure, non andrà bene con tutto ma sinceramente alla roba che ho in firma ora (in prova) con un trio jazz non gli darebbe una pista ma due.

[Dufay]

Il 30/7/2022 at 21:57, audio2 ha scritto:

@Wolf65 se vai sul sito della lii audio trovi qualcosa. tieni presente che ( secondo me ) ob e fullrange non è così semplice. ci vorrebbe un ap con qt alto, vas grande e xmax lunga

E allo stesso tempo sensibile ed esteso...

Mi scappa da ridere





[audio2]

@Dufay io non ne conosco nemmeno uno. già è difficile trovare un woofer adatto a ob

difficile se non impossibile, a meno che non te lo fai fare su specifica

[Dufay]

12 minuti fa, audio2 ha scritto:

Dufay io non ne conosco nemmeno uno. già è difficile trovare un woofer adatto a ob

Sono tutte caratteristiche antitetiche.

Pensa che uno di questi appassionati diceva "il mio bicono  da 25 cm costruito da un tale in Russia ha 100 db di sensibilità ha una fs di 30 lo monto in dipolo e fa tanti bassi potentissimi e arriva tranquillamente a 15000 hz"...

Ovviamente nessuna misura a suffragio.











[audio2]

e se trovi le misure sono solo in asse

fuori asse a 45° dopo i 2000 di solito c'è il nulla preceduto e seguito da break up vari

[audio2]

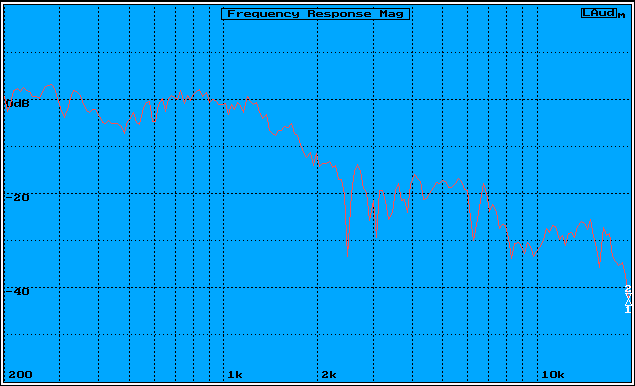

questa per esempio è la risposta di un altoparlante larga banda supravox ( da 1500 euro cadauno )

è data da 200 ( sotto cala in picchiata ) a 20.000 presa a 60 gradi. giudicate pure voi

[Dufay]

35 minuti fa, audio2 ha scritto:

se trovi le misure sono solo in asse

https://www.supravox.fr/products/285-exc-mk2-haut-parleur-grave-medium-etendu-70w-93-a-102db-8-ohms

In realtà è un medio da 10 pollici o di più che volendo si può pure incrociare a  3000.

Potrebbe esser interessante per un tre vie con questo medio a dipolo, sub sotto i 100 gz e tromba o anche non tromba per gli acuti da incrociare diciamo da 1500

[maxgazebo]

@audio2 ma si, certo...purtroppo quando si parla di larga banda da poter montare in ob si va a cozzare con i limiti del sistema elettromeccanico, la coperta é cortissima, se tiri da una parte scopri tanto dell'altra in questo caso specifico

Già solo i componenti Full range hanno limiti importanti, mettici pure l'ob...



[Membro_0020]

34 minuti fa, maxgazebo ha scritto:

Già solo i componenti Full range hanno limiti importanti, mettici pure l'ob...

Esatto. Infatti “non si spiegano” per me…😂😂😂😂

[marcopollo]

@Wolf65 Philips 9710 In rete trovi moltissimo, ma ricordati che non puoi pretendere quello che non possono dare ! Vanno benissimo per musica acustica con pochi strumenti oppure per le voci. Non chiedere loro di riprodurre una band rock o un'orchestra sinfonica. Quando li ascolti con la "loro" musica però ...



[Dufay]

1 ora fa, marcopollo ha scritto:

dare ! Vanno benissimo per musica acustica con pochi strumenti oppure per le voci

A volumi neanche lontanamente realistici ovviamente.

[marcopollo]

@Dufay A occhio (anzi ad orecchio perché non li ho misurati) a 85 dB ci arrivano senza fondere!
