Calcolo fusibile per alimentazione switching

[andrea7617]

Buongiorno a tutti,

ho acquistato un'alimentazione switching da 1000 W continui e 1500 W di picco.

Dovrei dimensionare il fusibile da inserire sulla presa di alimentazione IEC.

Considerando una tensione di 220 V, per il dimensionamento utilizzo la potenza continua oppure quella di picco?



1000/220 = 4,5 A

1500/220 = 6,8 A



La presa che ho acquistato ha un fusibile da 10 A e anche sulla PCB, accanto ai morsetti del collegamento alla rete 220 V è indicato "10A/220V"



E' corretto anche il fusibile 10 A oppure è praticamente inutile?

Grazie

[pro61]

@andrea7617 in effetti sono un doppione, ma quello sulla presa ti protegge anche il cavo fino alla scheda, casomai ce ne fosse bisogno.

[andrea7617]

@pro61 Grazie, ti preciso però che sulla PCB non c'è un fusibile, è solamente indicata la scritta

[pro61]

@andrea7617 avevo capito che c'era il fusibile anche sulla scheda. Se indicano 10A allora mettici un 10, ma potrebbe bastare anche un 8A.

[SHAR_BO]

L'indicazione 10A sulla presa si riferisce al valore massimo di corrente che tale presa ammette;

non indica

il valore del fusibile da mettere, valore che dipende dalla apparecchiatura a valle.

Visto il calcolo fatto per 1500 W io metterei in fusibile da 6,3A - valore commerciale più prossimo - del tipo ritardato, che solitamente si distingue per la dicitura T accanto al valore nominale.

Es.:

6,3 AT

Io farei così.









[andrea7617]

@SHAR_BO

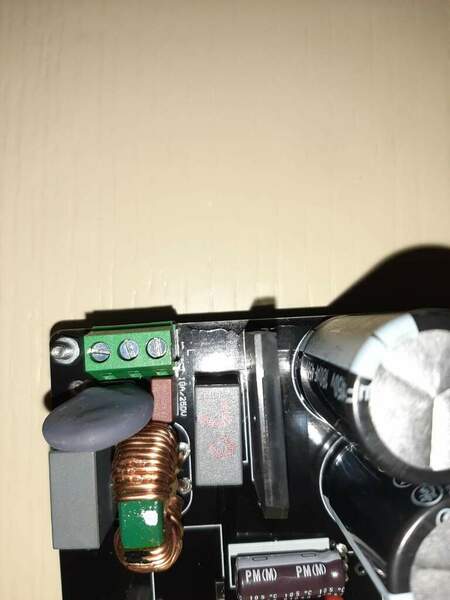

Inserisco la foto per chiarezza: sulla PCB è indicato 10A

[password]

Metterne uno con amperaggio più basso non comporta nulla, se salta perché insufficiente se ne mette uno di maggior amperaggio. Farei come scritto da @SHAR_BO

[andrea7617]

@SHAR_BO @password vi ringrazio!@SHAR_BO
