"Fiamme" all'accensione di finale a valvole.

[lucaz78]

@walge stasera metto foto dello schema dei finali.

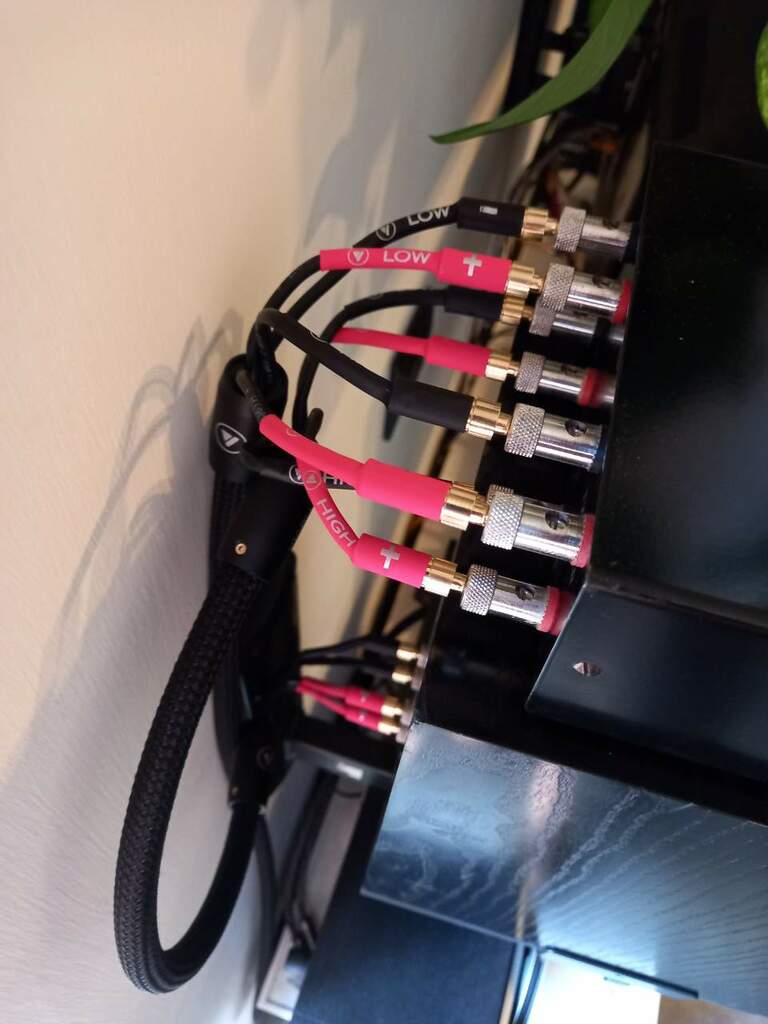

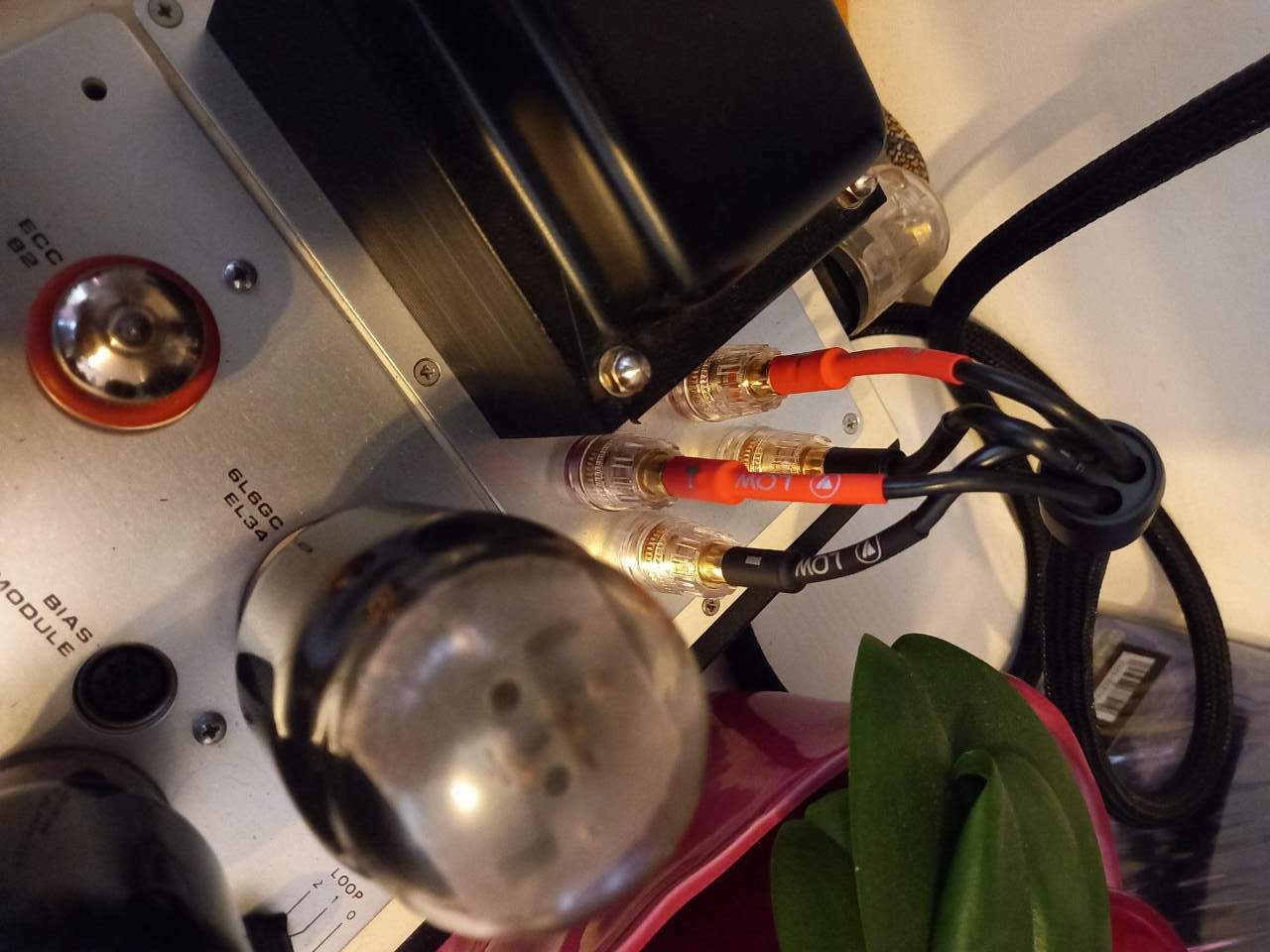

@SHAR_BO un contatto o un mancato contatto dei cavi di potenza mi sembra strano...metto un paio di vecchie foto (ora sono su stand distanziati dalla parete)



[lucaz78]

[lucaz78]

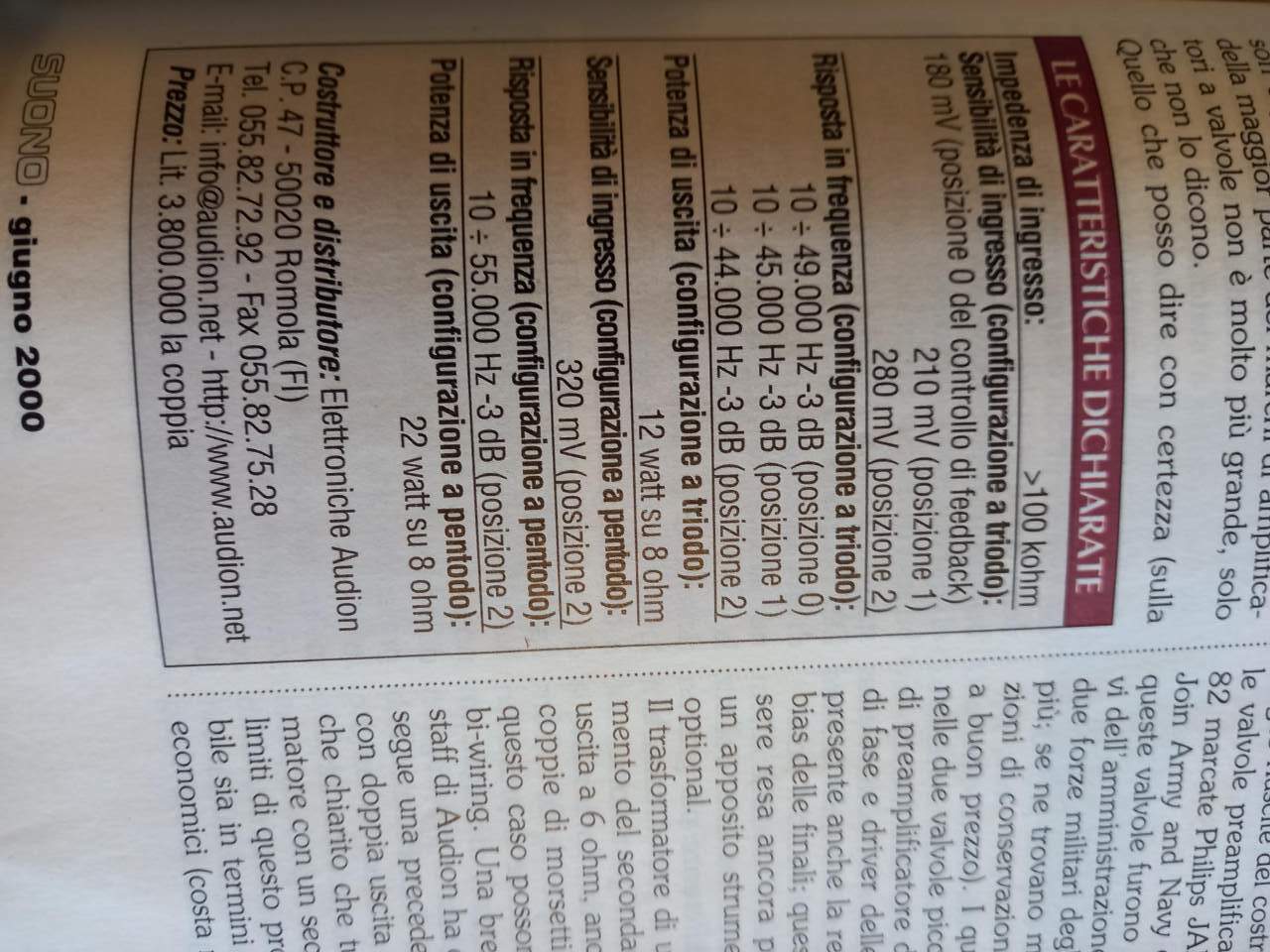

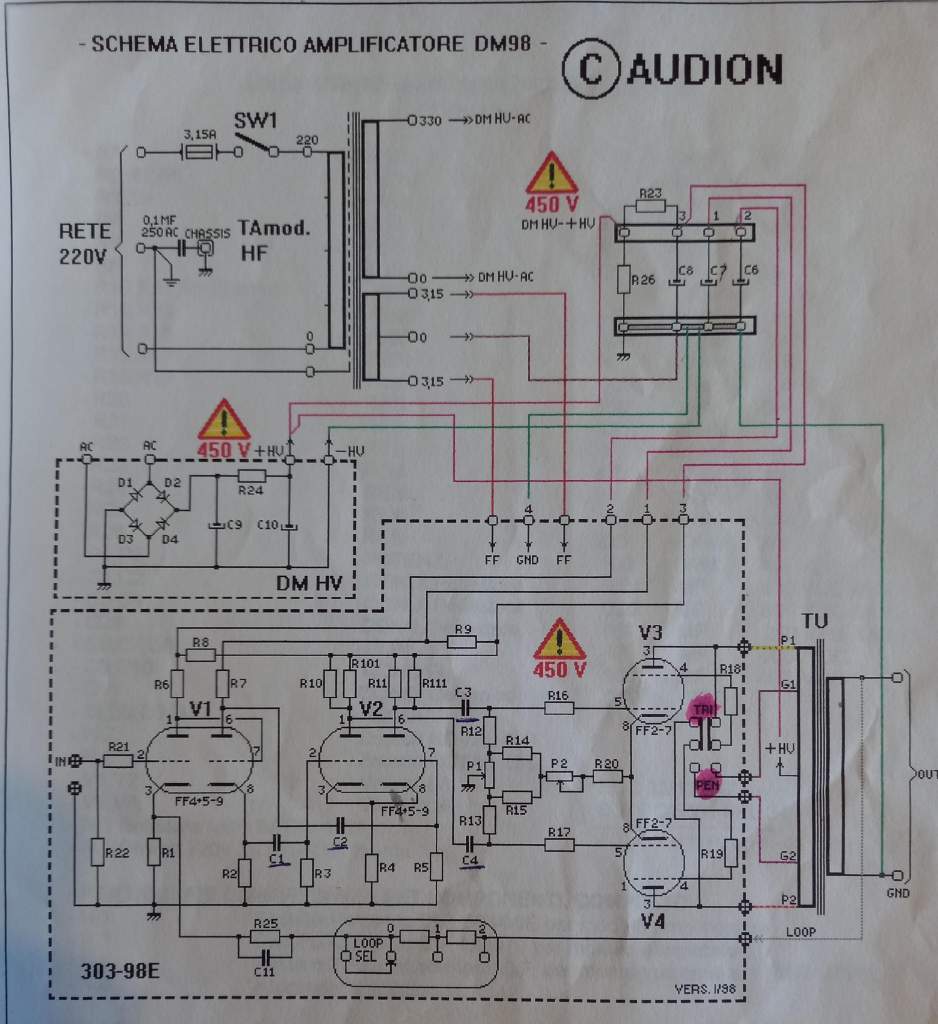

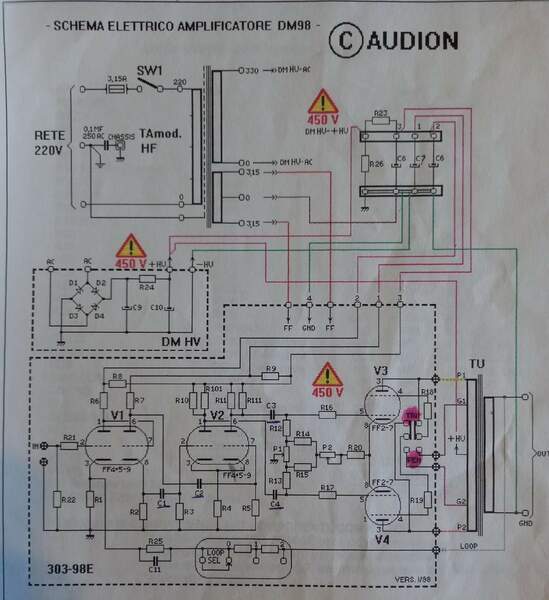

@walge ecco lo schema di un finale, e alcune misure prese dalla recensione che fecero su suono nel 2000.

posso solo aggiungere che alcuni dati ora saranno variati,in quanto 5 anni fa ho sostituito tutti i condensatori e le resistenze con componenti di qualità migliore, e successivamente sono stati controllati e tarati dal tecnico con sostituzione delle valvole finali (adesso monta delle KT66 Shuguang treasure).

In oltre 20 anni non hanno mai dato nessun problema.

[SHAR_BO]

 I xover sono inscatolati ?

[lucaz78]

19 minuti fa, SHAR_BO ha scritto:

I xover sono inscatolati ?

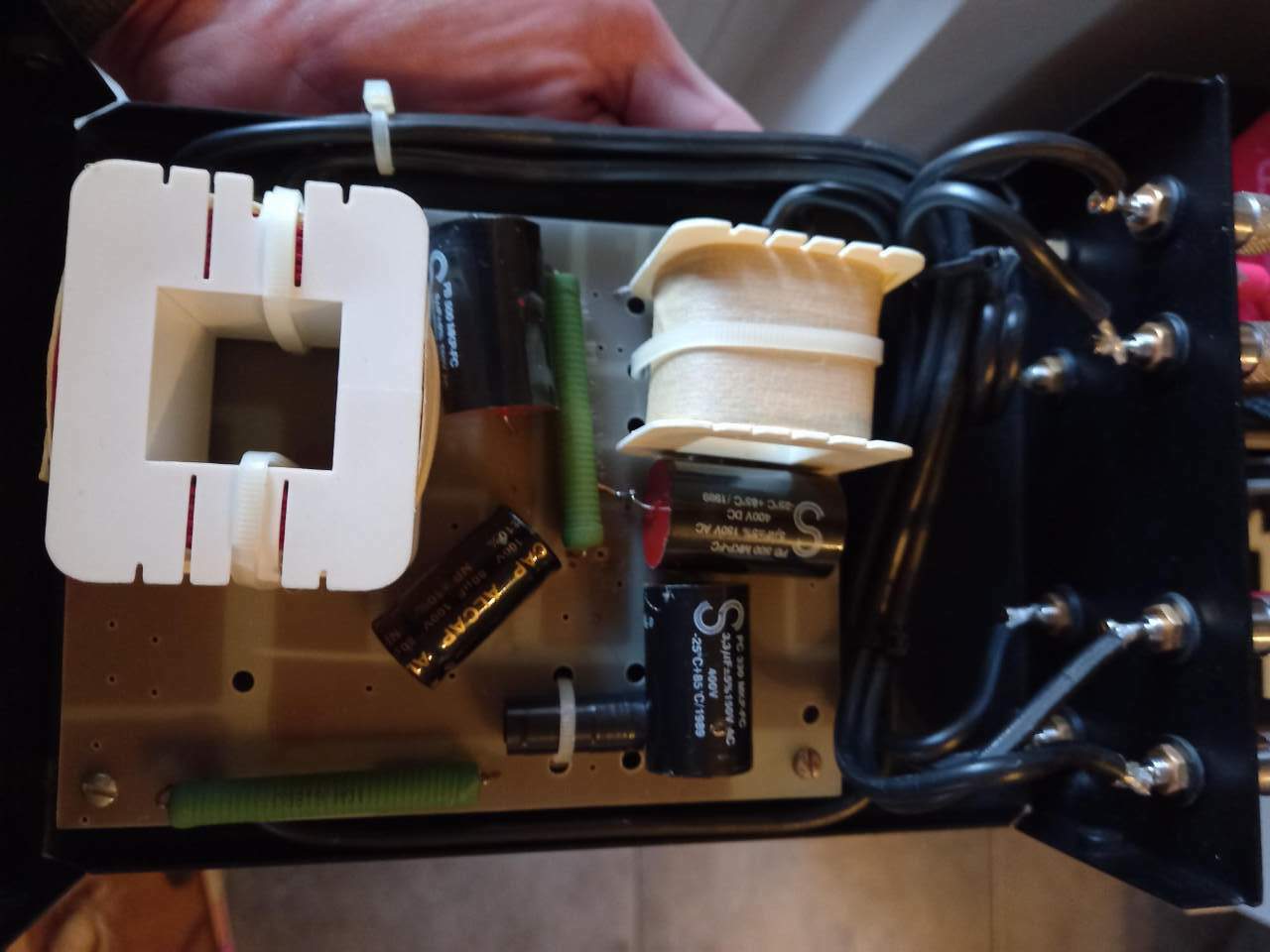

si,questo è l'interno di quello sospetto.

l'elettrolitico e le 2 resistenze sono nuovi, sostituiti qualche mese fa.

I Solen polipropilene e le induttanze non li ho toccati.

I collegamenti ai connettori sono tutti ok, cosi come quelli ai trasduttori dentro il diffusore.

Non ho schema dei crossover,in rete non sono riuscito a trovarlo.

[SHAR_BO]

Il mistero si infittisce . . .

[lucaz78]

2 minuti fa, SHAR_BO ha scritto:

Il mistero si infittisce

Perché dici così?

[walge]

Dallo schema si desume che la connessione può essere tra UL e Triodo e non pentodo.

E' un grossolano errore .

Poi mi chiedo come diavolo si fa a fare una polarizzazione automatica con due potenziometri di cui uno configurato a reostato

in quei contatti striscianti ci pssa la corrente anodica totale e non li vedo bene, forse il fumo viene da lì

Un pessimo esempio di circuito elettrico di un p-p

[lucaz78]

@walge questo non lo so. Per ora hanno sempre fatto il loro dovere, e suonano bene,per le mie "modeste" orecchie.

So soltanto (per quello che ho letto) che lo schema è ripreso dal williamson.

[walge]

@lucaz78

ho scritto quello che ho visto e che penso

fai controllare bene i pot del bias

[lucaz78]

@walge si certo, io non sono un tecnico e non ho competenze per leggere uno schema.

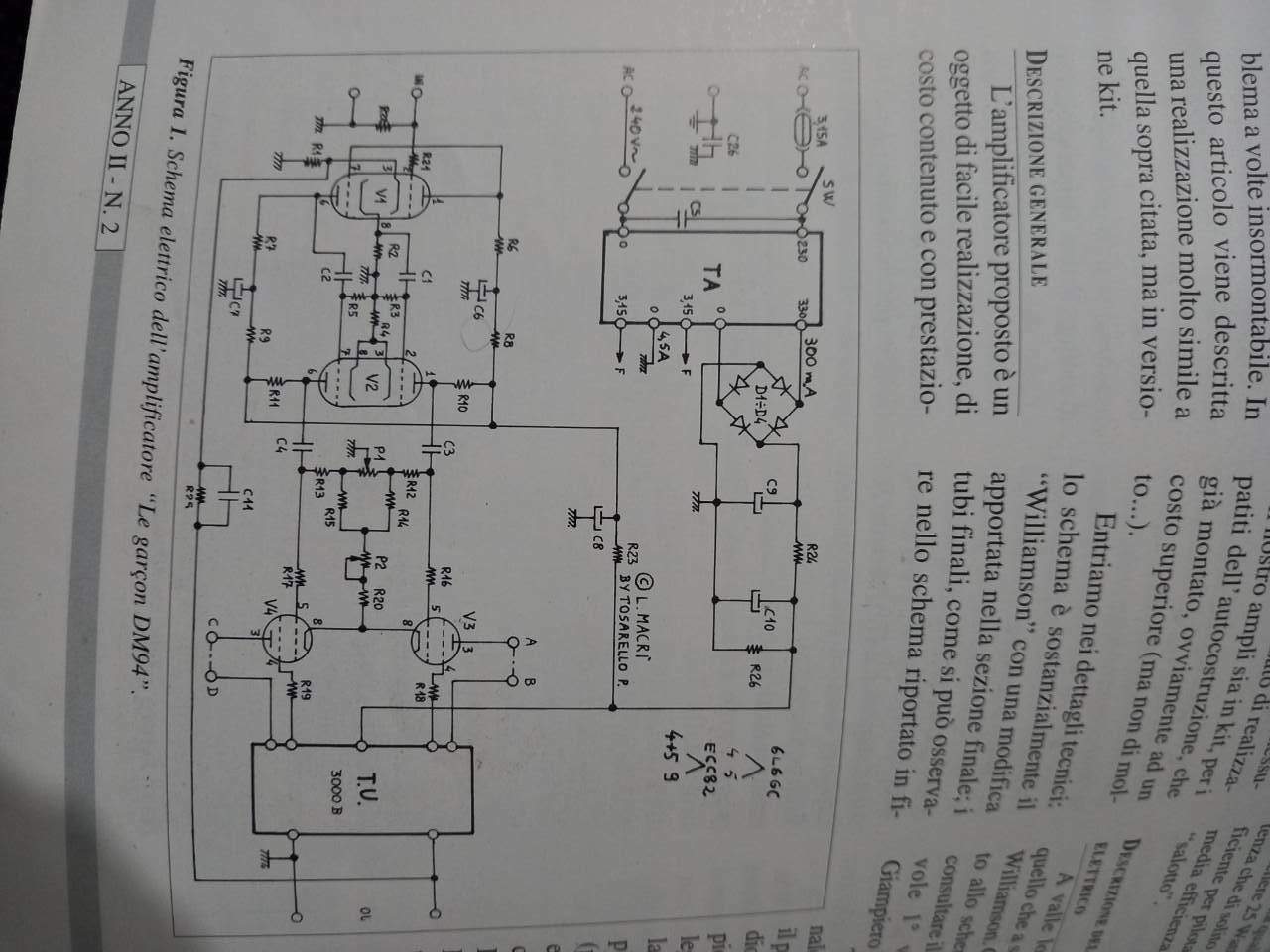

Questo è quello originale del 94, non so se cambia qualcosa dal mio del 98.

Scusate ma non riesco a ruotare le immagini sul cellulare...



[walge]

@lucaz78

non ha la commutazione ul-triodo

[lucaz78]

Cambiare i potenziometri, se sono "a rischio", non sarebbe un grosso problema.

Comunque dalle prove che ho fatto continuo a pensare che il problema non siano i finali.

[lucaz78]

Accoppiamento diffusori/finali potrebbe essere un problema?

[SHAR_BO]

5 ore fa, lucaz78 ha scritto:

Perché dici così?

Perchè anch'io avevo pensato al pot che regola la corrente delle finali, ma poi non mi figuro il motivo per cui abbia iniziato a far danno dopo tanto tempo.

E poi,

un pot a strato di quel tipo, very cheap, una volta iniziata la fiamma si brucia completamente, non si spegne e si stabilizza.

Ripeto,

per me il fatto è parecchio misterioso.

[lucaz78]

Il 5/10/2022 at 01:12, SHAR_BO ha scritto:

una volta iniziata la fiamma si brucia completamente

mi sono spiegato male io ad inizio thread, non è che ci sono stati fiamme o fumo, ha emesso forte fruscio dal diffusore e le valvole finali "lampeggiavano"...ho scritto "fiamme" perchè era l'impressione che davano.

[mariovalvola]

Si era capito. Il quadro che avevi tratteggiato era un poco "ermetico".

Ti devi rassegnare.

Il problema, per me, come anche affermato da altri, è la latente instabilità del sistema. Cosa fa precipitare tutto? Dovrai capirlo da solo con calma.

Non è che hai ingigantito le capacità in fase di revamping?

[lucaz78]

2 ore fa, mariovalvola ha scritto:

Non è che hai ingigantito le capacità in fase di revamping

Spiegati meglio, non so cosa significa...se ti riferisci ai condensatori, sono stati sostituiti tutti con altri delle stesse caratteristiche, ma di qualità migliore. Nessuna modifica in questo senso.
