Philips N4504

[Paolo 62]

@dipparpol Ho letto di registratori Philips con bobine da 26 a cui si stortavano addirittura i meccanismi interni. Forse quelli con bobine da 18 erano migliori e comunque adatti ad un utilizzo tipicamente consumer (qualche ora al giorno per qualche anno).

[dipparpol]

Certo parliamo comunque di un registratore pur sempre per uso casalingo anche se di classe medio-alta. Non parliamo di uno Studer!!!

[Membro_0022]

Il 14/4/2023 at 20:29, dipparpol ha scritto:

qualcuno è direttamente saldato sulle schede purtroppo...

Questa è una strnzt che facevano anche molti altri costruttori: schede con connettori di vario tipo... e alcuni fili saldati.

Ho trovato questa bella ingegnerizzazione dentro cassettofoni Pioneer, Aiwa e Akai, tanto per dirne alcuni.

Ricordo una AIWA ADF990 (la topa di gamma seconda metà anni 80, costava circa 1 milione di lire) con l'IC switch analogico del tape monitor guasto. L'integrato - un normalissimo DIP a 16 pin - era montato su una schedina a sua volta montata in verticale sulla main board e incastrata tra altre schede, alcuni dei cavi che vi arrivavano avevano dei connettori, altri erano saldati, la schedina stesa era saldata sulla main board.

Per cambiare quell'integrato (un lavoro da 5 minuti se fosse stato accessibile) ci volle l'intervento di metà dei santi di tutti i paradisi.



[Membro_0022]

Altra genialata: Pioneer CTF1250, meccanica collegata all'elettronica con un connettore a pettine... e i fili delle testine  R/P saldati sulla main board, oltretutto con cavetti non sufficientemente lunghi da permettere di portare completamente fuori dal telaio la meccanica. Cambiare cinghie e idler in questa situazione non è piacevole, si rischia in ogni momento di tirare e rompere i cavetti delle testine.

Per fortuna ho trovato il trucco: la testina combo è montata con le sue viti e molle di regolazione su un blocco di alluminio. a sua volta fissato rigidamente con tre viti al corpo della meccanica. Togliendo le tre viti la testina si separa dalla meccanica insieme al supporto senza alterare nessuna regolazione, e il gioco è fatto.

[viale249]

Il 15/4/2023 at 19:27, lufranz ha scritto:

Mi limito a un "GRUNT !"

Direi che è andata più che bene: mi aspettavo un intervento col lanciafiamme... 😁

[ediate]

@viale249

5 ore fa, viale249 ha scritto:

mi aspettavo un intervento col lanciafiamme... 😁

Ma solo perchè il Philips di @dipparpol ha le bobine da 18cm e forse quei motori sono in grado di gestirle senza problemi. Luca lanciava strali su quei motori usati con le bobine da 27cm...

[dipparpol]

@ediate sì effettivamente i motori sottodimensionati su un reel to reel non sono proprio rassicuranti, capisco su un deck a cassette, comunque sia con cinghie nuove e con la messa a punto totale da parte del venditore, posso stare sereno (spero! ). ma questo "viziaccio" l'ho visto su altri reel to reel "blasonati" come l'akai gx-77 o il teac x-3... per stare tranquilli non uso bobine oltre la doppia durata di 2400ft

[dipparpol]

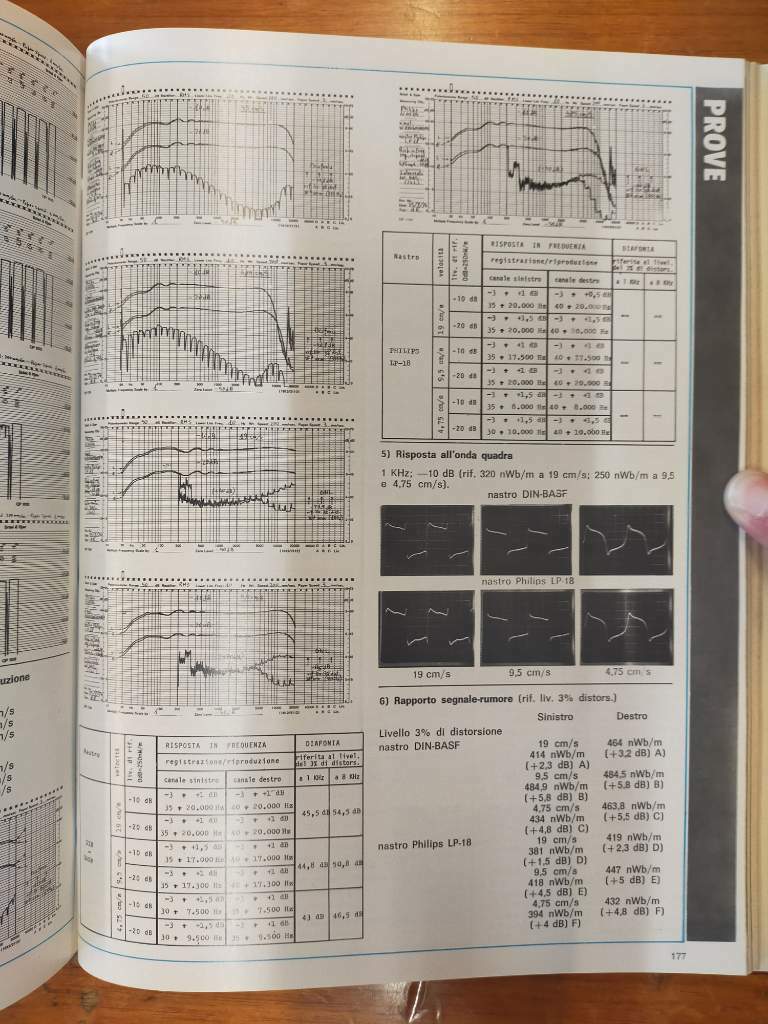

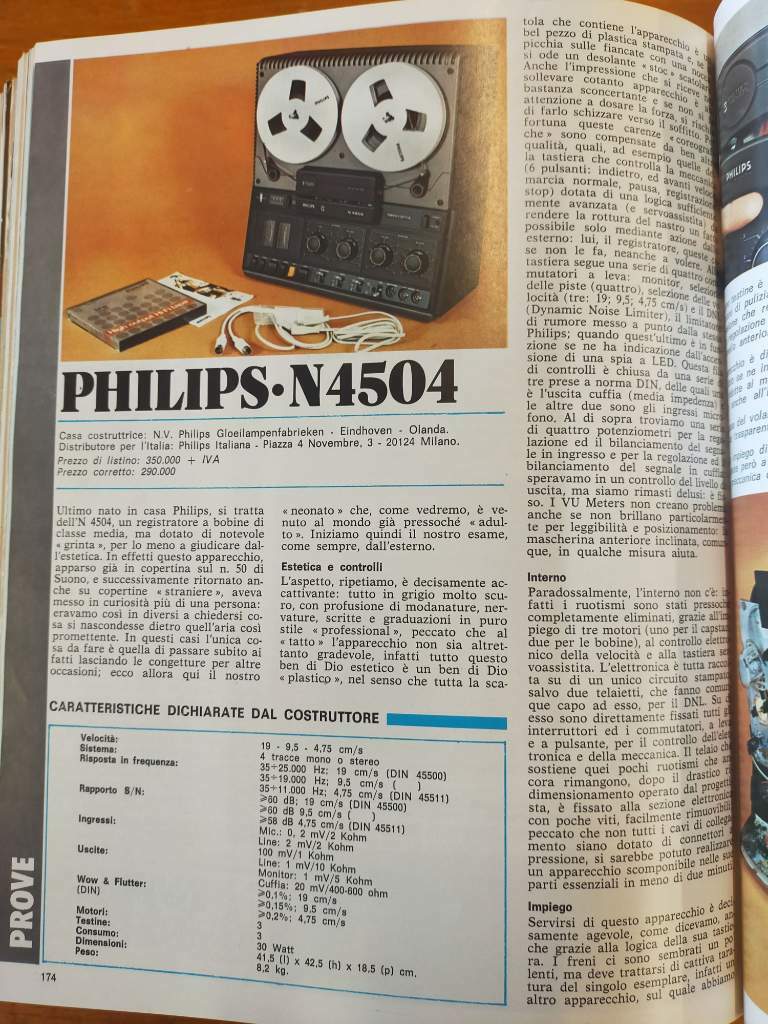

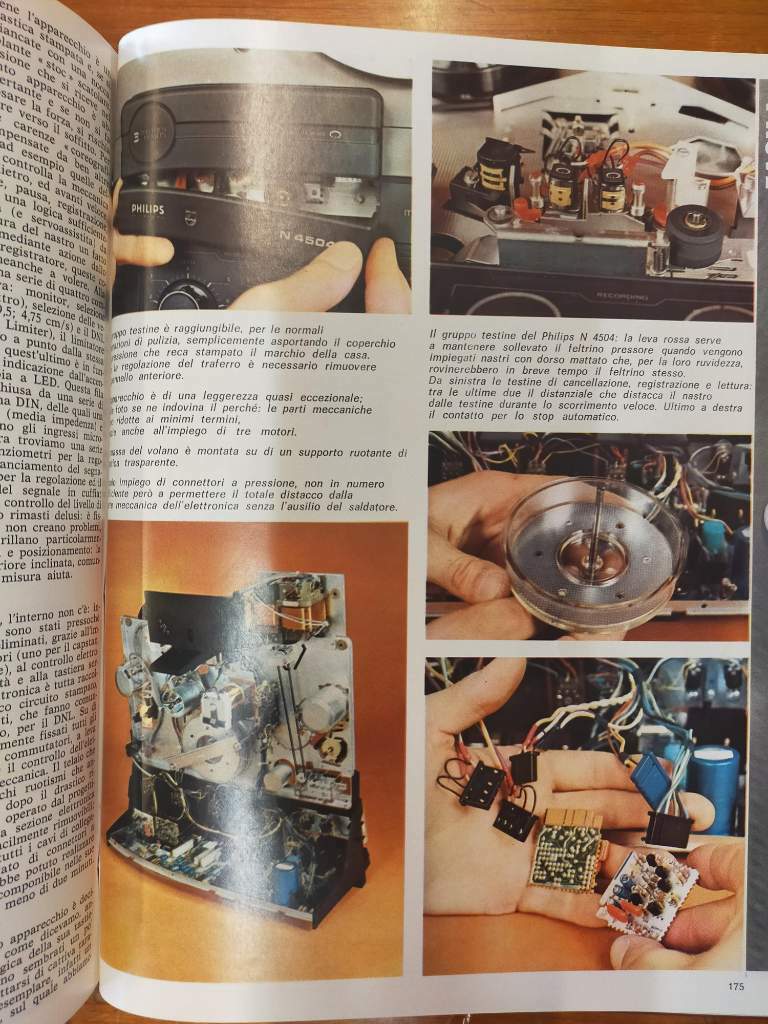

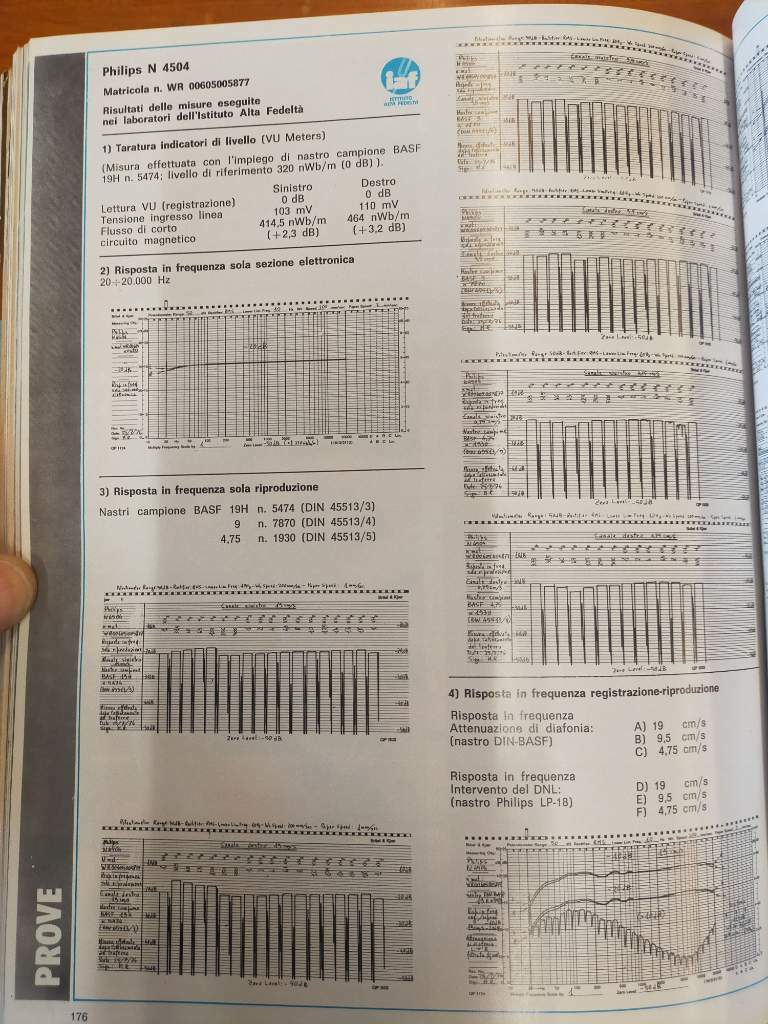

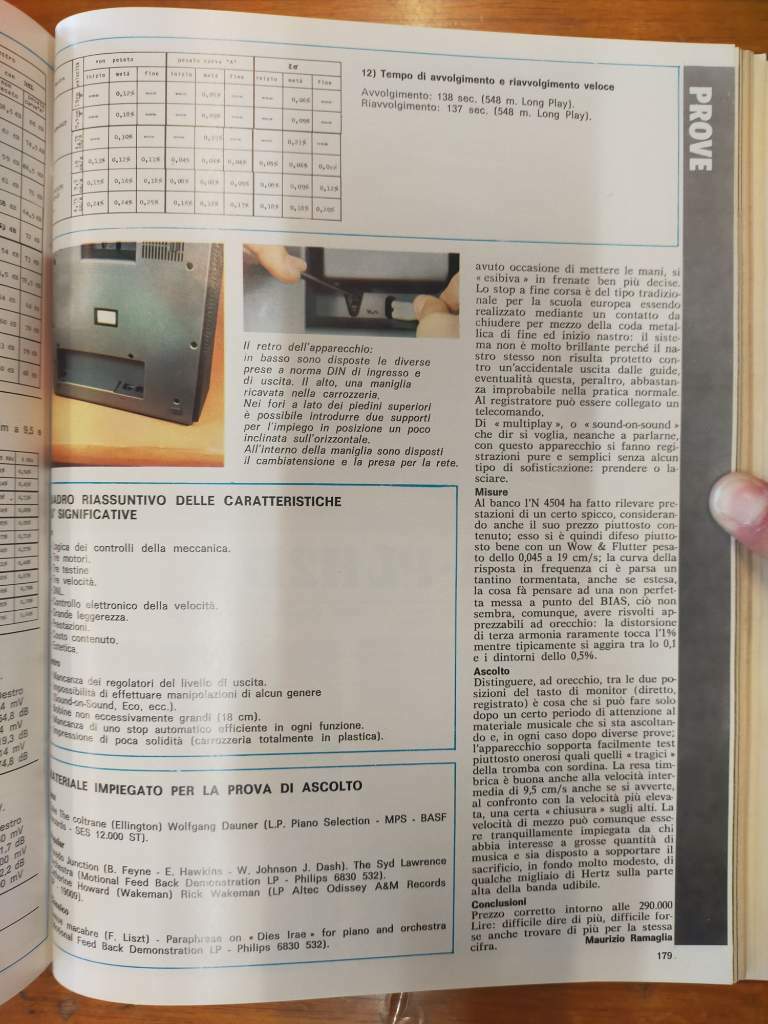

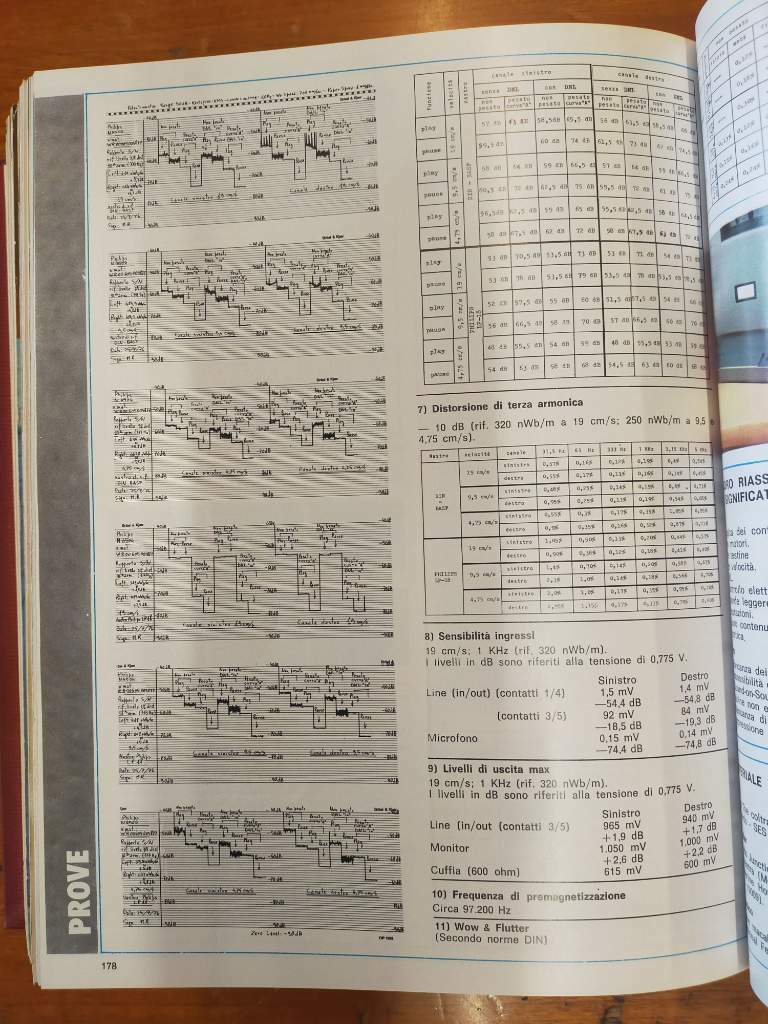

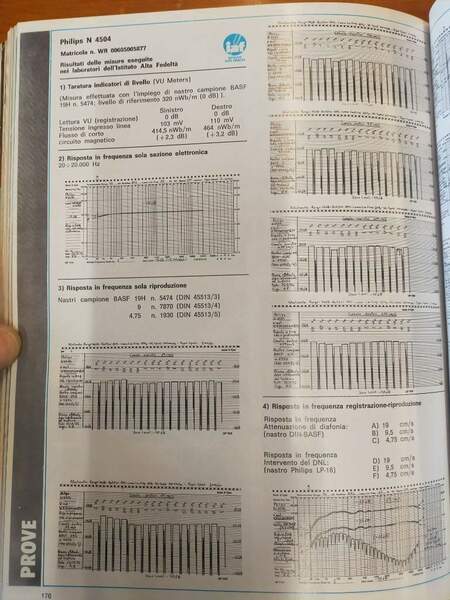

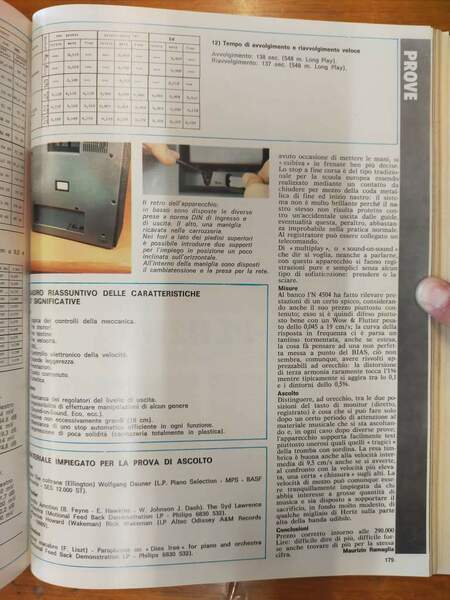

suono riuscito a recuperare la recensione di "Suono" dell'epoca!!!

eccola qui sotto:



[Membro_0022]

5 ore fa, dipparpol ha scritto:

akai gx-77

Brrr... Akai ha fatto tantissimi RtR consumer molto robusti e affidabili.. GX77 escluso. Carinissimo ma dal punto di vista costruttivo è una baracca terrificante.

Sul mercato vale una cifra notevole, personalmente dopo averne revisionati 3 o 4 me ne tengo bene alla larga. Peccato, perchè - come dicevo - è proprio bellino e uno in collezione non mi sarebbe dispiaciuto. Oltretutto suona anche bene, per i nastri preincisi 4T sarebbe un bel giocattolo. Ma è troppo critico e fragile.

Ne ricordo ancora uno col motorino del capstan andato. E' un motore in CC con tachimetrica per il controllo di velocità, e ha dimensioni e potenza adeguate solo per un deck a cassette, non certo per un bobine dual capstan anche se "limitato" a bobine da 18 cm.

Prima di riuscire a trovarne uno (in UK, da uno che aveva demolito un GX77 e ne vendeva i pezzi su ebay) ci vollero mesi e mesi di pazienza.



[dipparpol]

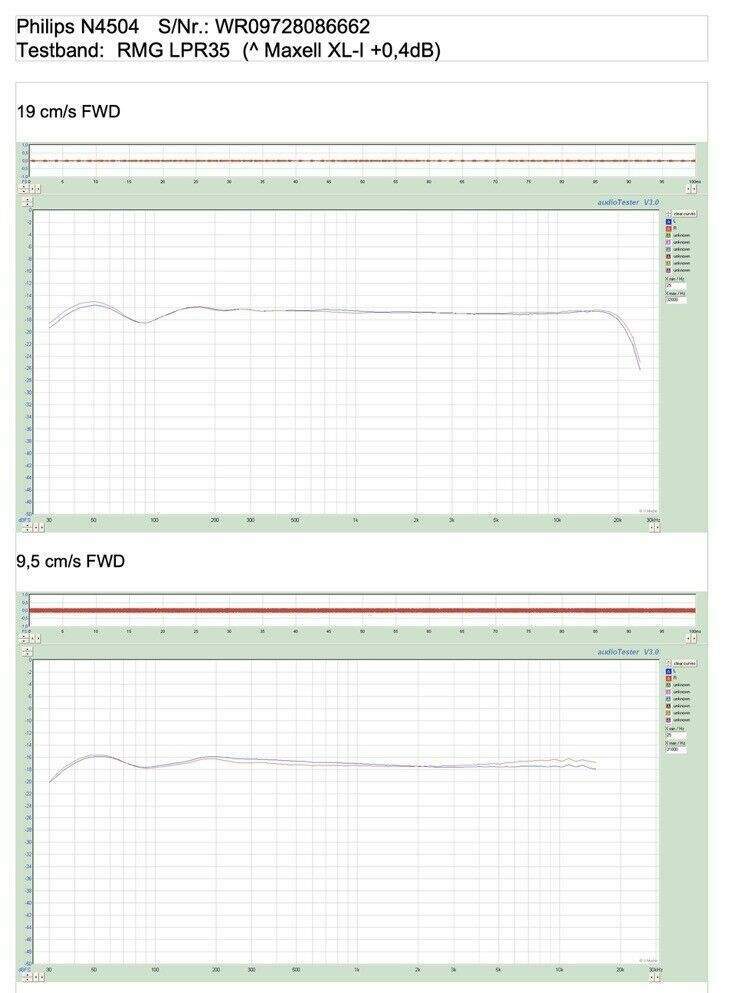

Allego ancora, la risposta in frequenza che mi ha allegato il venditore dopo la ri-taratura su nastro RTM LPR35
