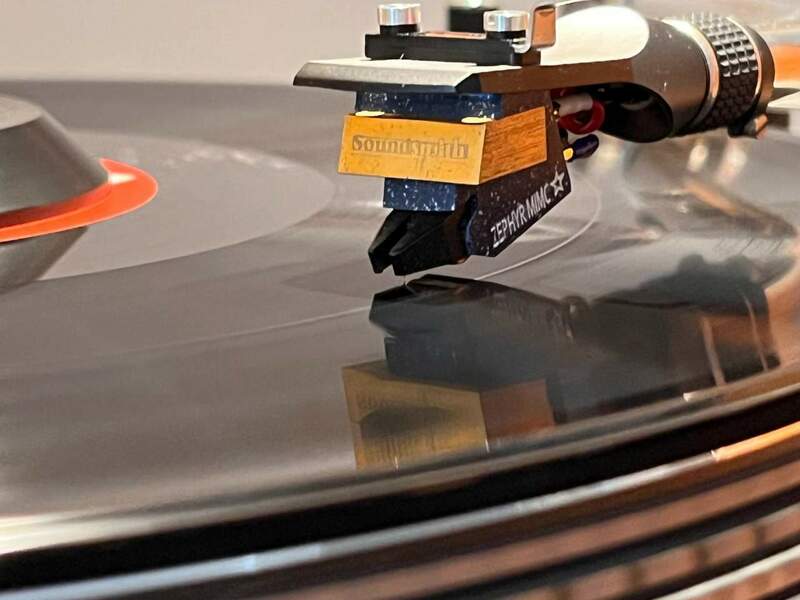

Viste da vicino, le nostre testine

[franz_84]

@Sb6 è ancora oggi uno dei migliori bracci al mondo, dei migliori di sempre .. nessun braccio ha l'attrito di 5mg su entrambi gli assi registrato dall'epa 100 .. canna in titanio, 20 cuscinetti in rubino, triplo smorzatore dinamico con molla a bagno di un liquido viscoso e magneti in fondo al contrappeso. Non è un braccio ma un'opera di alta ingegneria.. la versione mk2 ha sicuramente l'enorme vantaggio di avere una basetta maggiorata, per scaricare ancor meglio le vibrazioni e rinonanze indesiderate..

Come tutte le cose, anche l'epa 100 ha un neo, il contrappeso troppo leggero, che non permette di utilizzare testine moderne da 10-13 grammi con shell di qualità, che hanno una massa di almeno 10 grammi .. ci vorrebbe l'introvabile contrappeso maggiorato che veniva prodotto dalla technics a metà anni 80 ..

Con le zyx il problema non si pone, il loro bassissimo peso permette di utilizzare uno shell normale con epa 100 senza nessun problema .. ecco, forse il miglior braccio in assoluto per una zyx è proprio l'epa 100 ..

[Sb6]

23 minuti fa, franz_84 ha scritto:

ci vorrebbe l'introvabile contrappeso maggiorato che veniva prodotto dalla technics a metà anni 80

In effetti è vero, ma, alla fine, è un toroide d'ottone da 50g con due viti, me lo sono fatto fare e funziona perfettamente, puoi andare anche di SPU ( se piace l'articolo;) )

[aldina]

@franz_84 grazie Franz84, informazione preziosa quella su Daniele, di cui ho letto molto in rete. Ne terrò conto per le future esigenze; o cambio con un modello più aggiornato (serie Ultimate o quella appena uscita Exceed) oppure gli farò mettere mano alla mia vetusta 4D , proprio quelle col body scheletrato.

un saluto da Torino

Marco

[franz_84]

@aldina  è bella la 4D, l'ho avuta e provata, venne rimessa a nuovo da Daniele di Cartridge Lab ed è a casa di un mio caro amico da anni .. io vorrei provare la Omega nella sua ultima incarnzazione o la Astro, ma qui in Italia le zyx non sono eccessivamente diffuse, ed anche i rivenditori latitano.. e poi all'estero costano molto meno, un vero peccato..

[aldina]

7 minuti fa, franz_84 ha scritto:

è bella la 4D, l'ho avuta e provata, venne rimessa a nuovo da Daniele di Cartridge Lab ed è a casa di un mio caro amico da anni .. io vorrei provare la Omega nella sua ultima incarnzazione o la Astro, ma qui in Italia le zyx non sono eccessivamente diffuse, ed anche i rivenditori latitano.. e poi all'estero costano molto meno, un vero peccato..

hai ragione, soprattutto sul fatto che all'estero, a partire dal Giappone dove i prezzi sono davvero molto più bassi; tempo fa girando in rete ne avevo trovata a un prezzo davvero basso una nuova di pacca del mio stesso modello da un rivenditore in Norvegia se non ricordo male, poi ho comunque lasciato perdere pensando che una testina mai usata di 10-12 anni potesse avere un damper con un materiale oramai fuori specifica, e lasciai perdere, chissà forse avrei dovuto rischiare.

La Astro mi sembra che abbia - a differenza delle altre di casa Zyx, una uscita molto bassa, tipo 0,15 mV, quasi stile Ortofon anni '80... forse ricordo male.

[bear_1]

@franz_84 .....mah io questo "benedetto" EPA100 l'ho usato e sentito ...tutto questo miracolo non l'ho mai  (in questo braccio) trovato pur considerandolo un ottimo prodotto, al pari di altri bracci che mi sono passati fra le mani o che in diverse occasioni  che ho avuto modo di ascoltare. Comunque se hai raggiunto la "folgorazione sulla via di Damasco"..... bene divertiti hai raggiunto il TUO obiettivo.

[senna]

Il technics sl1000 lo ho ascoltato bene da hi fi di Prinzio, giradischi per me bellissimo e dalle prestazioni al top. Un mio sogno e sempre stato quello di trovare e comprare il rarissimo SL 1000 mk3, nettamente superiore, dicono, alle prime due versioni, costruito con materiali più solidi, il solo piatto ad esempio pesava 10 kg nella versione odierna pesa 7,9kg con un’alimentazione e motore migliorato, base pesantissima in un materiale antirisonante braccio il fantastico epa 100mk 2, un mio conoscente molto competente e appassionato di giradischi, ne ha 5 meravigliosi, ha avuto modo di ascoltarlo in Francia da un suo conoscente, mi ha detto che il suono che riproduceva era spettacolare. Ora credo sia impossibile da trovare e quei pochissimi che girano hanno prezzi simili a quello del nuovo sl1000R.

Riporto le caratteristiche tradotte dal sito Audio database:

Un sistema giradischi composto da un giradischi SP-10mk3, un braccio EPA-100mk2 e una base giradischi SH-10B5.

Il giradischi adotta un motore CC senza spazzole a commutatore elettronico a bassa velocità con elevata precisione di rotazione pur avendo un'enorme coppia di spunto. Realizza una coppia di avviamento di 16 kg ・ cm, la più grande di Technics per le apparecchiature di consumo. Sposta una piattaforma girevole da 10 kg alla rotazione a velocità costante con un angolo di rotazione di 30 gradi per 0,25 secondi.

Il meccanismo di arresto utilizza sia un freno meccanico che un freno elettronico che attiva istantaneamente il circuito di azionamento della rotazione inversa. Il giradischi si arresta in 0,3 secondi. Inoltre, è possibile il passaggio istantaneo dalla bassa velocità all'alta velocità grazie a un'enorme coppia di spunto e dall'alta velocità alla bassa velocità attivando il circuito del freno elettronico.

Un giradischi con struttura a due strati in alluminio pressofuso e lega di rame ha un peso di 10 kg ed è di 1,1 ton ・ cm. 2 Massa d'inerzia di.
Di conseguenza, per un carico costante di 10 kg-cm o meno, non vi è alcun cambiamento nella velocità di rotazione. Pertanto, quando si traccia la circonferenza esterna di un disco di 30 cm con una pressione dell'ago di 2 g, non vi è alcuna deviazione della velocità di rotazione anche se viene suonato contemporaneamente con 1000 braccia.

Abbiamo adottato un'esclusiva struttura integrata DD in cui il magnete del rotore del motore è integrato con il giradischi per garantire caratteristiche di rotazione stabili.
Inoltre, è stato adottato un esclusivo rilevamento completo FG per il rilevamento della velocità di rotazione e, ottenendo un segnale di rilevamento FG ad alta precisione, l'accuratezza della rotazione del quarzo D. D è estremamente elevata.

Adottando un cabinet che utilizza pressofusione di zinco ad alta precisione e pressofusione di alluminio e una base inferiore che utilizza un materiale acustico originale TNRC, miriamo a eliminare le vibrazioni e la risonanza.

Adottando il sistema di sintetizzatore al quarzo, è possibile il controllo del passo della rotazione a velocità costante ± 9,9% con incrementi dello 0,1%.
Di conseguenza, a 33 1/3 giri/min, 45 giri/min e 78,26 giri/min, sono stati ottenuti un totale di 597 diversi toni di quarzo, con 199 diversi toni.

Tutto il funzionamento del giradischi può essere controllato a distanza con la parte di alimentazione separata dal corpo.

Il braccio del tono utilizza il primo boro TYTANIA ム パ イ プ al mondo per aumentare la resistenza meccanica e sopprimere la risonanza parziale dannosa come la flessione e la torsione. Inoltre, il guscio della testa utilizza un guscio della testa in alluminio al boro che è un composto di fibra di boro e alluminio per realizzare leggerezza e alta rigidità.

Viene adottato un sistema di sospensione cardanico ad alta sensibilità e vengono utilizzate un totale di 20 sfere di rubino estremamente piccole per realizzare una sensibilità al movimento iniziale di 5 mg sia per il movimento orizzontale che verticale.

Un esclusivo meccanismo di smorzamento dinamico variabile viene adottato per il contrappeso posteriore e la frequenza di risonanza a bassa frequenza determinata dalla conformità della testina e dalla massa effettiva del braccio del tono viene impostata sul valore ottimale e la risonanza a bassa frequenza viene drasticamente ridotta, mentre viene ridotta anche l'impedenza meccanica a bassa frequenza.

Dotato di meccanismo di regolazione dell'altezza del braccio con struttura elicoidale a spirale di precisione.

La base del giradischi è modellata integralmente con TNRC, un materiale acustico esclusivo di Technics che ha un peso specifico elevato e una grande perdita interna.



Tipo

Sintetizzatore al quarzo Sistema giradischi DD

<Parte giradischi>

Sistema di guida

Guida diretta

Motore di azionamento

Motore CC senza spazzole

Sistema di controllo

Controllo al quarzo

Giradischi (incluso foglio di gomma)

32 cm lega di rame + alluminio pressofuso, 10 kg

Numero di giri

33 1/3, 45, 78,26 giri/min

Regolazione fine della velocità di rotazione

± 9,9% (passo 0,1%)

Coppia di avviamento

16kg/cm

Caratteristiche di partenza (33 1/3 giri/min)

Velocità costante a 0,25 secondi

Meccanismo del freno

Freno elettronico
Freno meccanico

Variazione del carico

10 kg/cm o meno 0%

Deviazione della velocità di rotazione

Entro ± 0,001%

Wow svolazzare

0,015% WRM (JIS C5521)

Rapporto segnale-rumore

92 dB DIN-B (IEC 98A ponderato)
60 dB DIN-A (IEC 98A non ponderato)

Sezione del braccio di tono

Formato

Smorzamento dinamico controllabile Braccio universale
Sistema di sospensione cardanico

[franz_84]

@bear_1 Sempre velatamente polemico, non comprendo per quale motivo .. non hai sentito il "miracolo" semplicemente perché i cuscinetti in rubino saranno stati rotti o peggio mancanti, come avviene nel 99% dei bracci epa non restaurati .. poi sicuramente il liquido siliconico sarà stato assente, e forse avrai notato che in fondo alla canna vi era come del liquido grasso ed incolore.. la membrana originale che conteneva il liquido si rompe in tutti gli epa 100 .. ne ho maneggiati vari e visti restaurati molti dal buon Cartridge Lab, la Technics lo avrebbe voluto rimetetre in produziuone, ma ogni esemplare sarebbe costato circa 12k, quindi hanno desistito loro malgrado ..

L'epa 100 non è un miracolo di ingegneria perché lo dico io, ma perché lo è oggettivamente. Un braccio con accordatore di risonanza, non conosco nessun braccio moderno che abbia una funzione del genere..

Se poi a te non paice amen, me ne farò una ragione .. però sei sicuro di averlo sentito correttamente? Un pò come sentire un oggetto in fiera, od una testina malconcia, non si sà cosa si è ascoltato .. gli oggetti debbono essere in ordine al 100%, poi sono giudicabili, ammesso e non concesso che si abbiano le competenze per settarli e la catena corretta, e questo non lo dico nei Tuoi confronti, bensì in termini assolutamente generali..



[franz_84]

@senna è un oggetto straordinario, che neanche veniva venduto in Europa .. il braccio è in boro e titanio, la base del braccio pesantissimo .. viaggia come hai ben detto su cifre folli, ed a quei prezzi non esiste confronto con il 1000R, nuovo ed in ordine..

Comunque è un sogno ed un oggetto straordinario, nettamente superiore al MK2 in tutto .. il 1000R è una progressione e rivisitazione proprio del MK3..

[bear_1]

@franz_84 ... macché polemico non cominciamo con la solita "minestra", solo realista (con una certa esperienza)e anche collezionista. Ripeto ..se sei stato folgorato nella via di Damasco, bene... ottimo  è una tua convinzione che non è la mia. Io vivo felice con la mia esperienza e convinzioni tu fai altrettanto. E ai miracoli non ci credo più da tempo..... P.S. il braccio provato era perfettamente funzionante..... che comunque considero ottimo.

[franz_84]

@bear_1  quale minestra ..

dici che era perfettamente funzionante, come fai a dirlo?? Era stato revisionato da chi??

Nessun epa 100 non revisionato funziona correttamente, e per revisionarlo bisogna sostituire tutte le sfere, oltre alla gomma siliconica, e non solo, io conosco solo Cartridge Lab in grado di farlo, con sfere in zirconia prodotte dalla Namiki dello stesso diametro delle originali (sfere nuove in rubino non esistono).. altrimenti vengono usate le sfere del vecchio 1200 in acciaio, con ovvia alterazione delle prestazioni .. poi se non ti è piaciuto per carità, oppure hai preferito altro, ma sono curioso di capire cosa hai ascoltato, con quali testine, ed in raffronto a quali altri bracci della tua collezione ..

[pino]

@franz_84 Per curiosità visto che sei preparato sui bracci,i Micro seiki che sfere utilizzano MA 202 L ( 1972, 10,5" ) progenitore del MA 505 L.

Di questo braccio,in oltre quarantacinque anni di utilizzo,ho apprezzato,l'atto EIA, la slitta sul contrappeso,e l'avermi dato pochi problemi,il filo dell'antiskating a molla ,e la connessione del cavo pentapolare al braccio.

Ho anche un MA 303 montato di serie su un DD1, da 9",la costruzionne appare molto meno curata.

Grazie

Beppe

[ninomau]

@aldina Mi ritrovo molto nella tua disamina delle Zyx, io uso un carico di 400 sulla 1000 SH, a valori inferiori la trovo sbilanciata. Confermo anche la possibilità di intervenire per le differenti manutenzioni, in passato Torlai mi ha rimesso in ordine una R100 Yatra.

[noam]

@senna eccolo qui , in effetti va molto molto bene.....

[senna]

@noam Io parlavo della versione MK3, nella foto mi sembra di vedere un  MK2, che ho avuto, un ottimo giradischi, ma si dice che la versione MK 3 sia superiore.
