Tweeter AR-3a da riparare

[JureAR]

@Massimiliano S. @paolosances come suggerito da @Velvet ci sono due vie ( che diventano tre..)per riparare i tweeter da .75" delle AR3a, ma prima di tutto sarebbe da togliere l'adesivo nero che maschera il magnete e copre i sottili cavi che alimentano le bobine a sincerarsi che non siano interrotti proprio sotto l' adesivo, tra l'altro dalle foto sembra che le due saldature agli estremi flangia non siano le originali... facilmente si è già intervenuto precedentemente ( questi tw tra l'altro sono l' ultima evoluzione di quelli con cupola in carta, circa fine ,74, inizio '75,anche se nel '90 c è stata una riedizione Tonegen della cupola in carta ma con sospensione classica in tessuto).

Se i cavi sono visivamente integri e senza ossidazioni verdastre ( indice di corrosione e probabile interruzione) allora facile che sia interrotta la bobina, in questo caso bisogna intervenire e rifare completamente il complesso cupola bobina riposizionando non solamente i tre dots di fissaggio arancioni ma anche il giro di sigillante tra cupola e magnete che oltre a sigillare la cupola ed evitare l' entrata di sporcizia è parte integrante della sospensione della cupola, quindi la faccenda è ancora più complessa.

Inoltre se un tweeter viene rifatto questo avrà un output maggiorato rispetto a prima,( cambia parecchio in efficienza ) quindi anche se il secondo è funzionante dovrebbe essere rifatto anche questo per avere una coppia corrispondente.

Certamente in USA c è un appassionato che da qualche anno ripristinare a nuovo i nostri amati tweeter ma sono o erano 75$ a te più la doppia spedizione ed ulteriore esborso di dogana iva etc... però esiste la possibilità di rifarli con risultato perfetto anche da noi, quindi con smontaggio completo, rifacimento di supporto e bobina nuova ( stesse spire doppie in numero uguale all' originale) con resistenza finale tra i 2,9 e 3,4 ohm, il fissaggio e sigillatura con le caratteristiche più simili ad origine, conservando la magica dispersione della cupola in carta.

Non sono io ad avere questa capacità ma persona nonché tecnico di grande competenza e vasta esperienza che per motivi di privacy non posso nominare ( non è iscritto a questo sito).

@Massimiliano S. se sei intenzionato alla riparazione me lo fai sapere e domani chiedo al conoscente se può prendersi cura del/( dei) tuo tw.

[Massimiliano S.]

@JureAR ti ringrazio molto per la tua disamina del problema tweeter. Sapevo di poter contare su di te...

Sono interessato a risolvere al meglio la faccenda: è da una vita che sogno di avere delle 3a o delle 10 pigreco, non mi farò fermare da questi gloriosi tweeter bisognosi di cure. Se possibile, ti chiederei di chiedere al tuo conoscente come si può procedere, e nel frattempo posso farmi coraggio e andare a togliere l'adesivo nero.

[Velvet]

5 ore fa, Massimiliano S. ha scritto:

farmi coraggio e andare a togliere l'adesivo nero.

Riscaldalo un po' con il phon, prima. Sarà più facile.

[bear_1]

...devo dedurre che tutti i TW delle AR3a, siano a fine "carriera"?

[cactus_atomo]

@bear_1 tanto con tweetwe o senza suonano uguali

[paolosances]

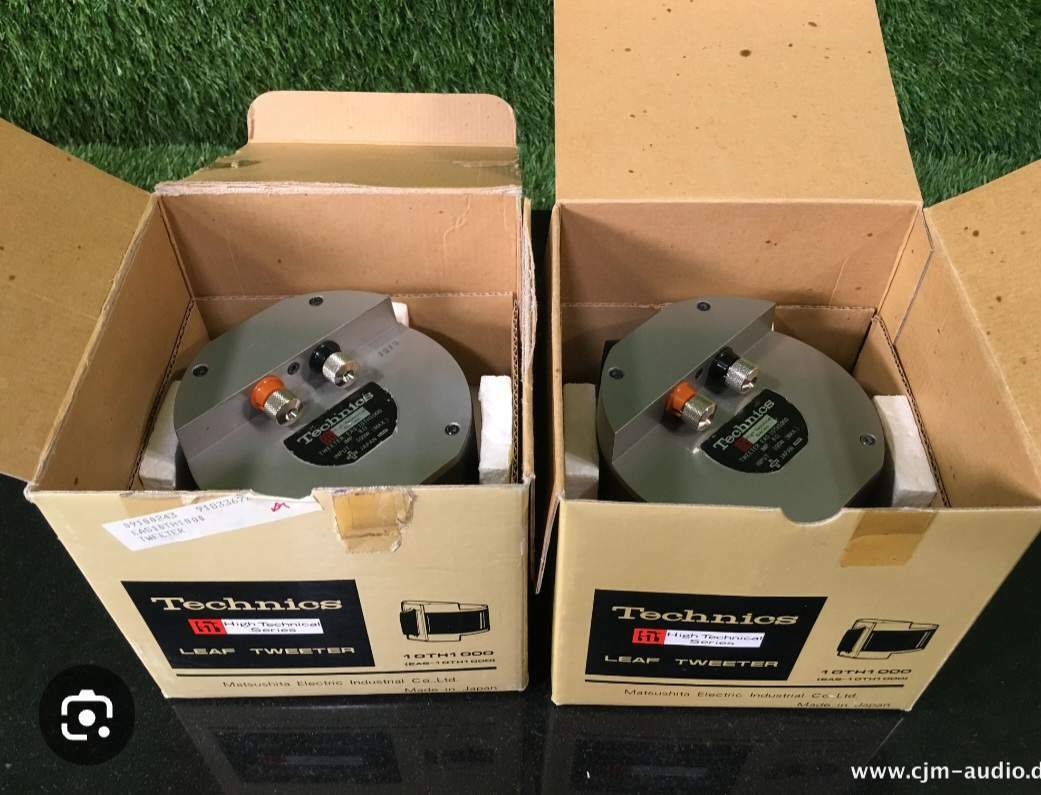

@cactus_atomo qualcuno lo ha creduto, ma per le Allison One: tanto da acquistare dei super tweeters Technics 10 TH 1000,disponibili nos per 2500 dollari

[JureAR]

@bear_1 non tutti, ma buona parte, paradossalmente migliori le prime serie, l' uretano sembra più stabile ( colore con tonalità verso il giallo, arancione chiaro) e dato più abbondante, successivamente diventa arancione scuro, quasi con tonalità bordo'/ marrone e le "gocce" sono più piccole.

Questo uretano oltre a scollarsi e sulla cupola e sul magnete ( qui facilmente risolvibile il problema con accorto reincollaggio delle basi d' appoggio...senza intervenire sull' isolante e sigillante tutto attorno alla cupola) tende proprio a sfaldarsi e perdere pezzi, in questo caso va se non ripristinato almeno ricoperto da materiale idoneo morbido ad arrestare l' invecchiamento.

I tweeter rifatti dal Tecnico sono dopo ricostruzione testati e misurati in frequenza ed emissione... sorprendente il risultato ottenuto.

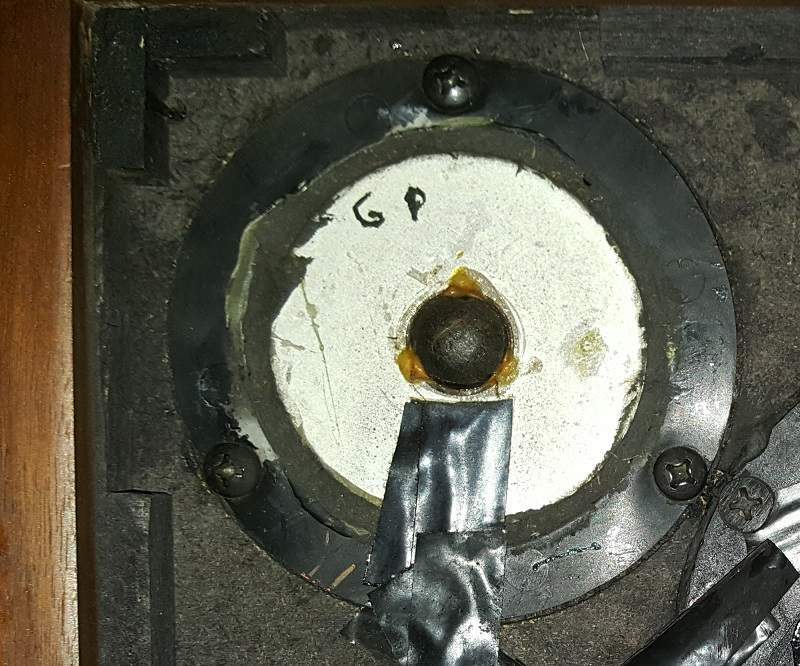

Sotto un mio tweeter del '69 (sono i primi e non hanno il magnete verniciato, successivamente, certamente dopo il '70 compare l'adesivo nero)

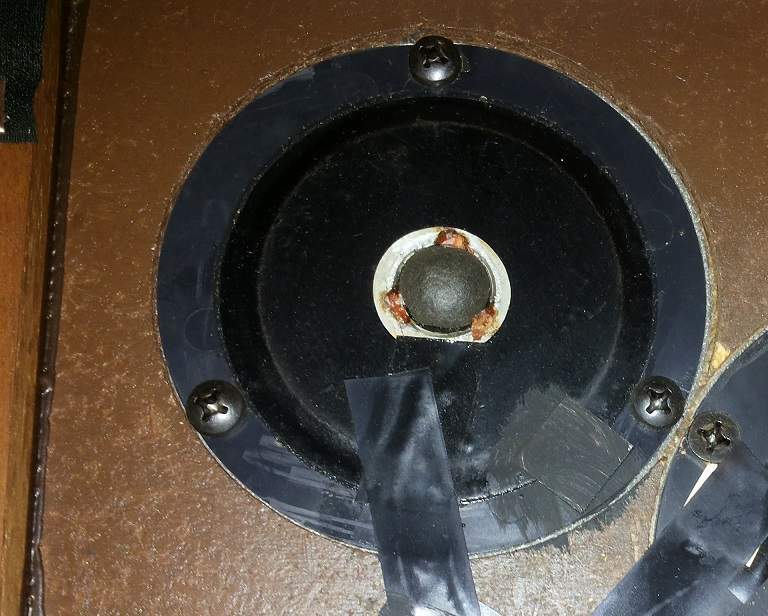

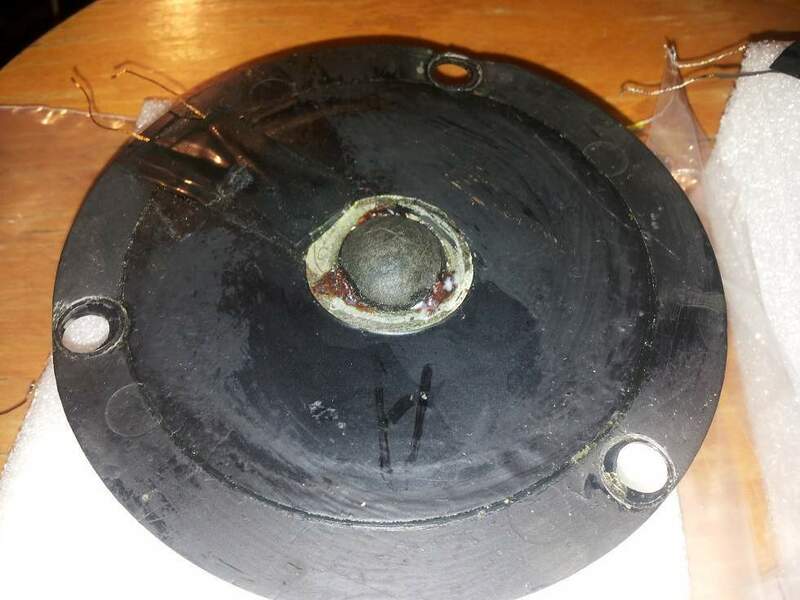

Sotto invece un tweeter del '74

si notano le differenze e in questo secondo il degrado esterno dell'uretano.

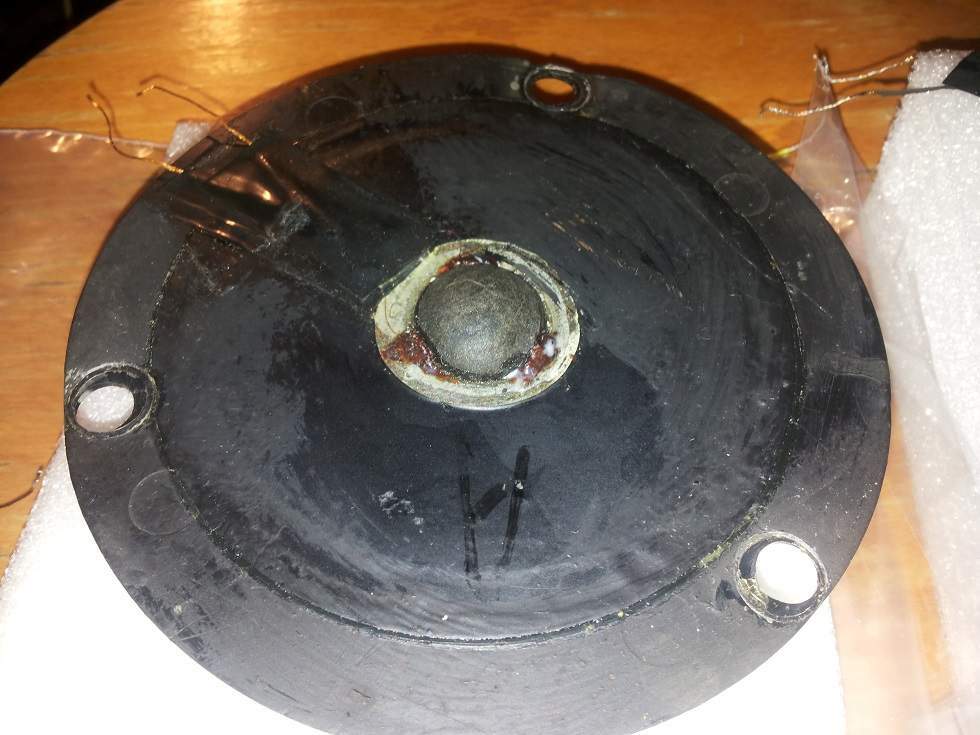

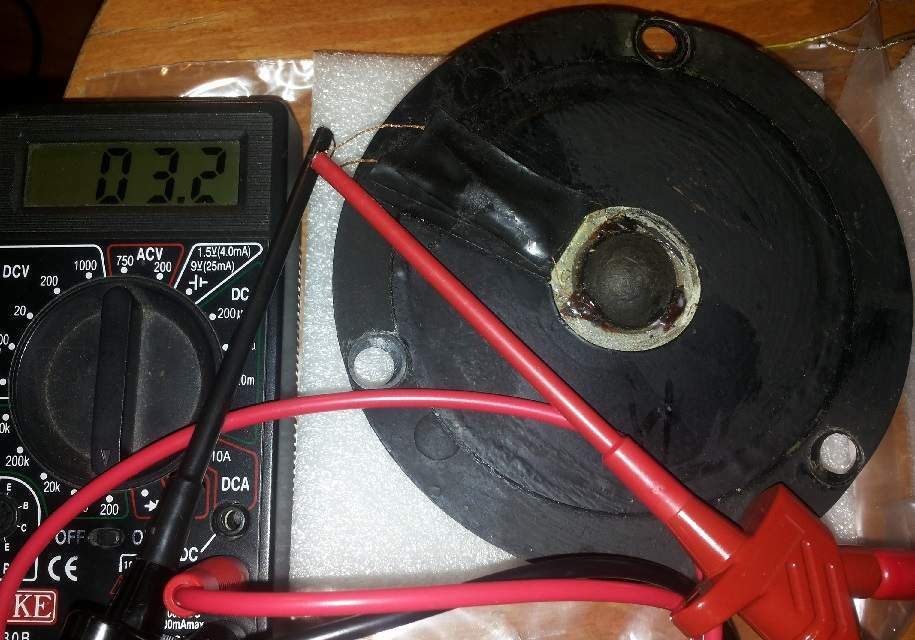

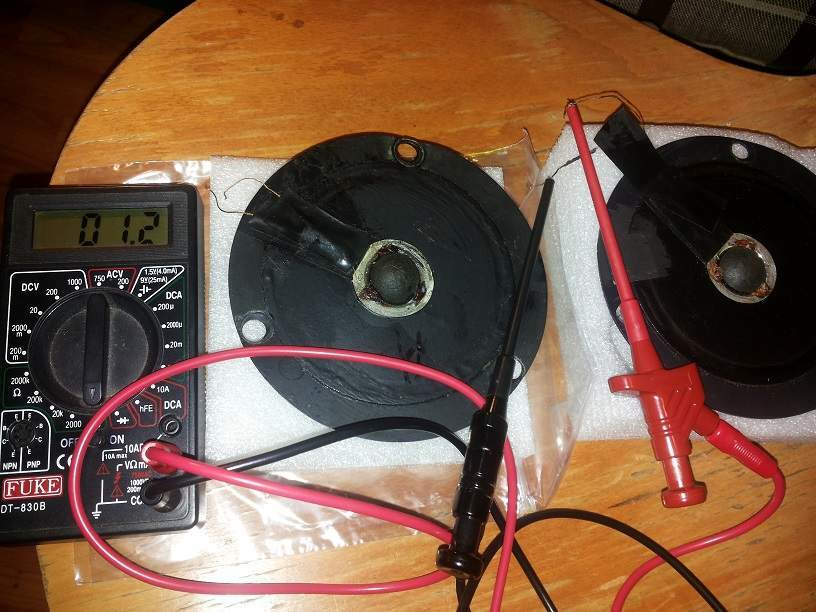

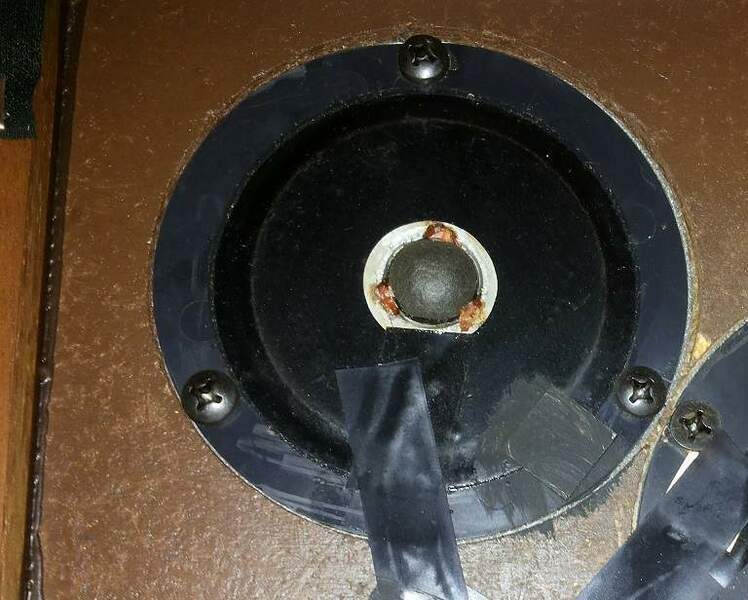

in questa foto si nota la impermebilizzazione dei dot e reincollaggio flangia/cupola... questo tweeter anche se più vecchio (del '72) è il sostituto del gemello di quello sopra ('74), non era interrotto, anzi esteticamente molto migliore, ma al tester ha dato resistenza di 1,2 ohm.

Sotto le foto

[Massimiliano S.]

@cactus_atomo non osare!

[JureAR]

3 ore fa, cactus_atomo ha scritto:

suonano...

...grazie alla meraviglia del mid, i tw accompagnano le armoniche superiori definendo e non enfatizzando....

[JureAR]

@Massimiliano S. dai...supertweeter con aggiunta di protesi acustiche di ultima generazione e @paolosances sentirà i super/super acuti!

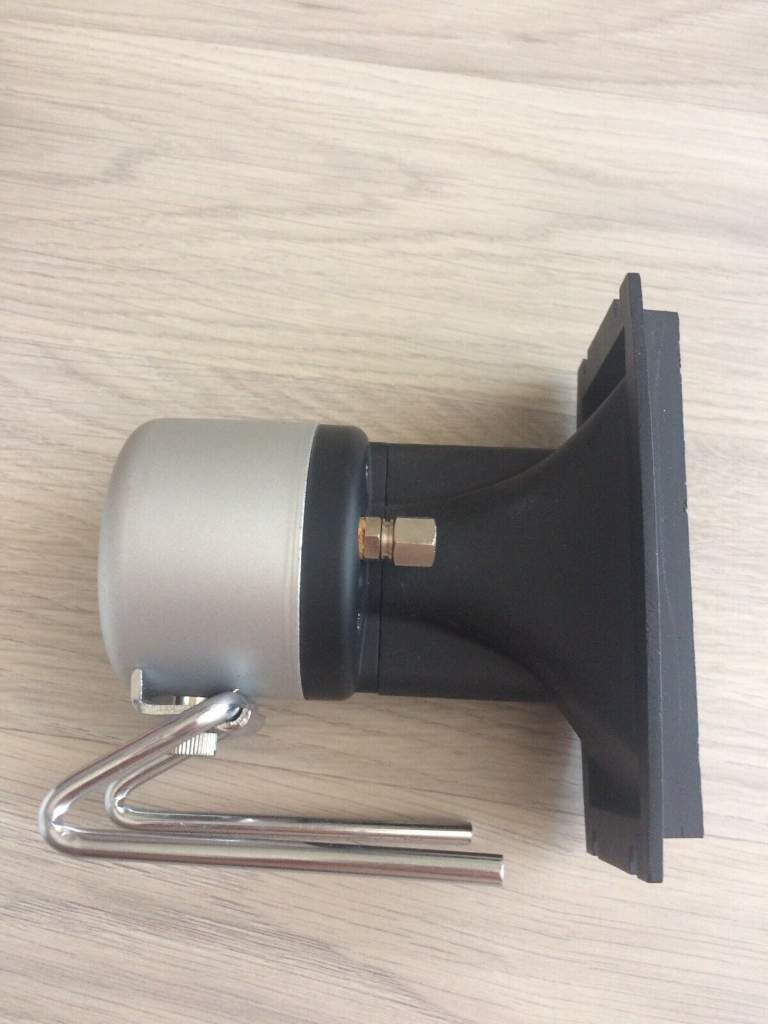

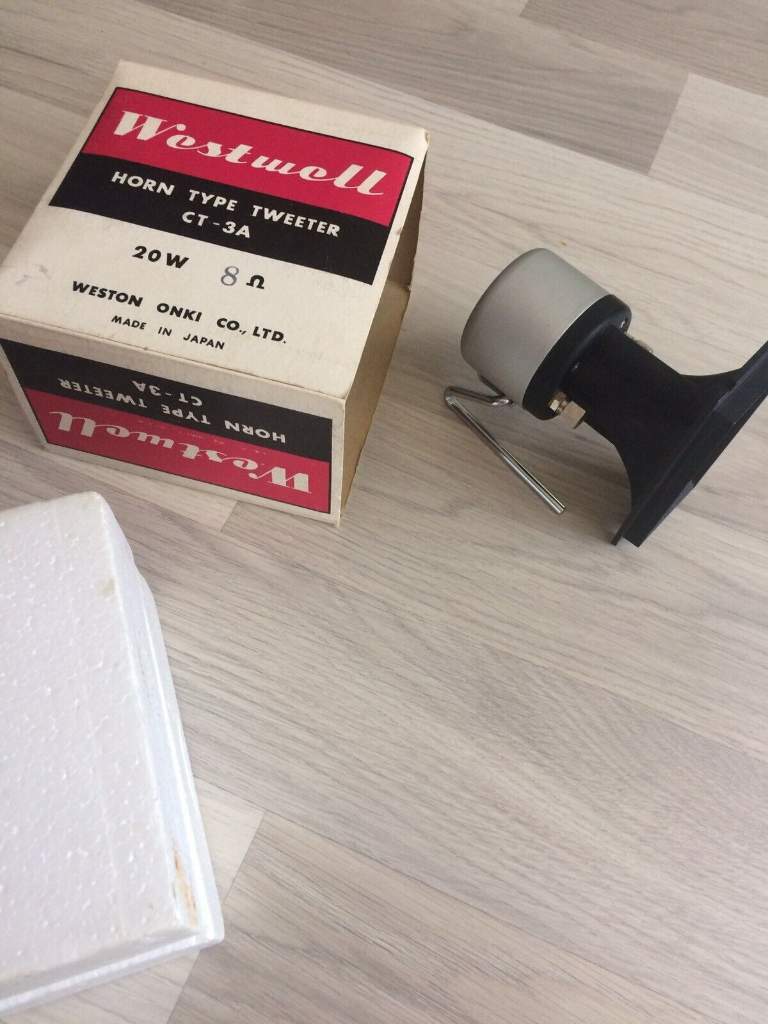

P.S. per curiosità ed esperimento invece (non ancora provati) ho acquistato una coppia vintage di tweeter jap ( prima uno e poi il secondo con paziente ricerca ed attesa) a prezzo minimalista da usare sopra i diffusori...

...non serviranno, ma sono curioso del risultato, certamente avranno minor dispersione delle cupole AR.



[Massimiliano S.]

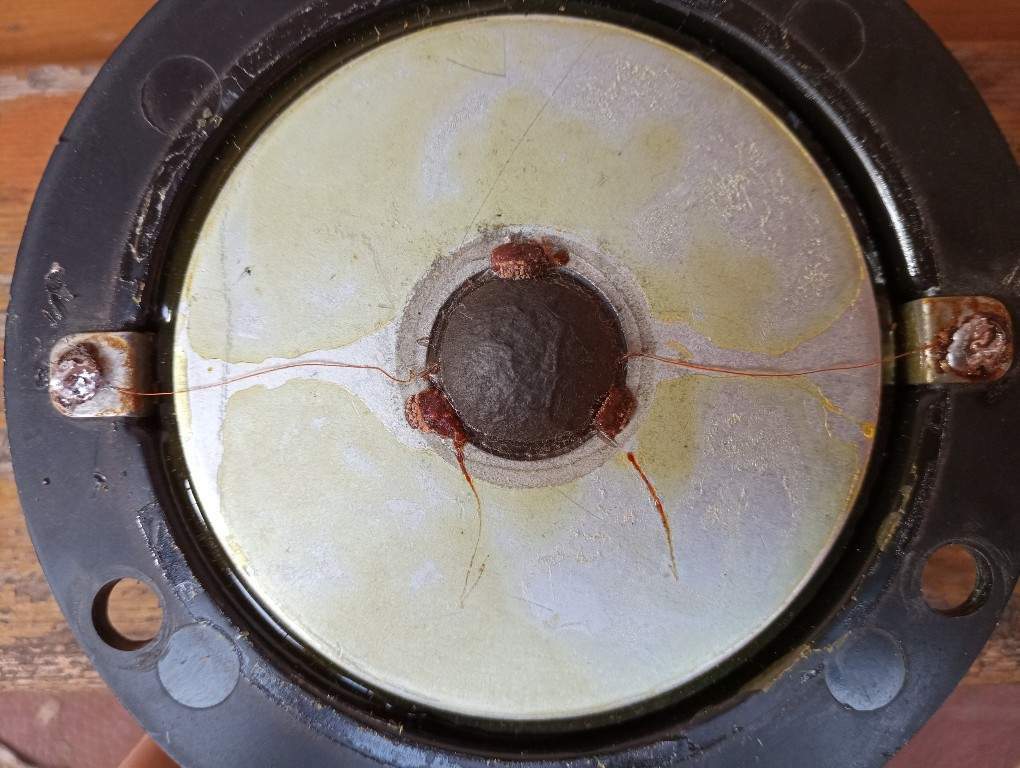

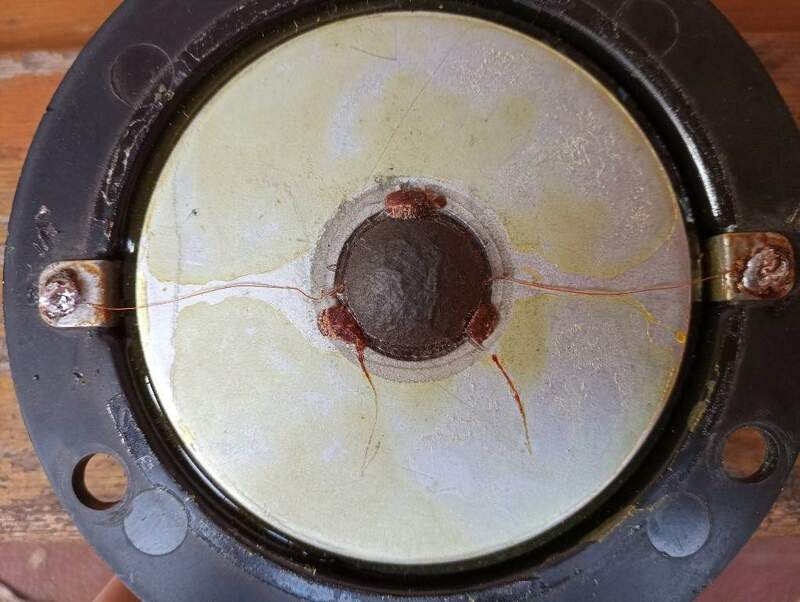

Ecco il tweeter sotto l'adesivo. Non sembra massacrato.



[JureAR]

@paolosances @paolosances In verità li ho acquistati per dare un aiuto in alto alle Gemco con i Philips 9710, comunque visti i piedini saranno provati anche con le AR....@Massimiliano S. Apparentemente bene, però se sei provvisto di una buona lente il cavo a sx ha sulla saldatura esterna un brutto aspetto e circa 3 mm. dalla cupola ad occhio si intravede una piega acuta ..controlla bene questi 2 particolari.

[paolosances]

@JureAR Philips AD 0163 T 8,pensi possano essere d'aiuto per rimpiazzare tw di casa AR?

[Massimiliano S.]

@JureAR vado, grazie. Anche se ormai mi hai messo il tarlo della revisione per rimetterli in forma tutti e due

[qzndq3]

39 minuti fa, paolosances ha scritto:

Philips AD 0163 T 8,

Ti rispondo io, ho provato a suo tempo, timbrica differente, se possibile meglio evitare.

-----

Questo è il sostituto che si trova oggi, ma costa tra spedizione e dogana un botto

https://www.ebay.it/itm/152720219407



C'è chi ha provato questi e ne parla bene, io non ho provato, ma visto il basso costo alle strette un tentativo si può fare.

https://www.ebay.it/itm/114903591591
