Hypex NC1200: di nuovo classe D

[Gustavino]

non x il Seas Diamond

[grisulea]

12 minuti fa, Gustavino ha scritto:

dico che un tw metallico non  gradisce proprio  per nulla  che gli  arrivi  schifezza digitale

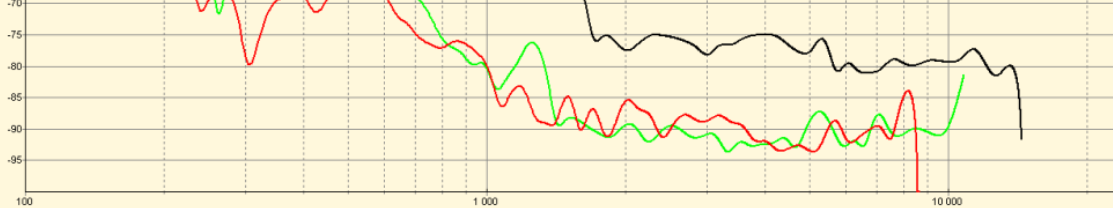

Dove lo dice? Io vedo armoniche sotto di 110 db minino e gli oscilllatori a mezzo milione di hz.



4 minuti fa, Gustavino ha scritto:

non x il Seas Diamond

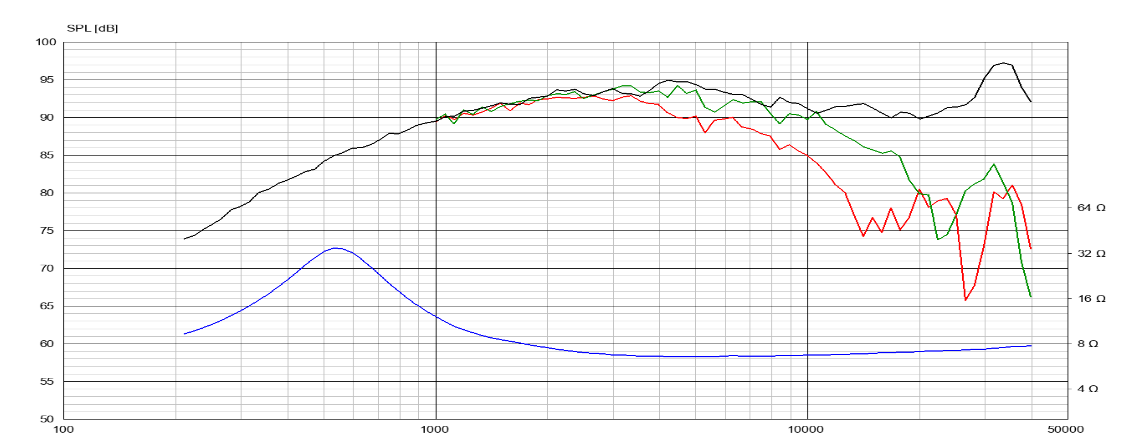

Questa è la rif del tw, cosa centra coi classe d?

[Gustavino]

9 minutes ago, grisulea said:

Dove lo dice? Io vedo armoniche sotto di 110 db minino e gli oscilllatori a mezzo milione di hz.

Questa è la rif del tw, cosa centra coi classe d?

tutti i tw moderni  textrene , berillio  arrivano a 40khz significa che sei esposto al rumore digitale dell amplificatore  anche se a bassa intensità mentre il tw se li prende a tuttta birra .....


[ilmisuratore]

21 minuti fa, Gustavino ha scritto:

aggionato

Ma si vede soltanto l'asse orizzontale frequency da 7 khz a 50 khz e sulla scala verticale varie impedenze

A me serve vedere l'ampiezza del rumore

[ilmisuratore]

27 minuti fa, Gustavino ha scritto:

non x il Seas Diamond

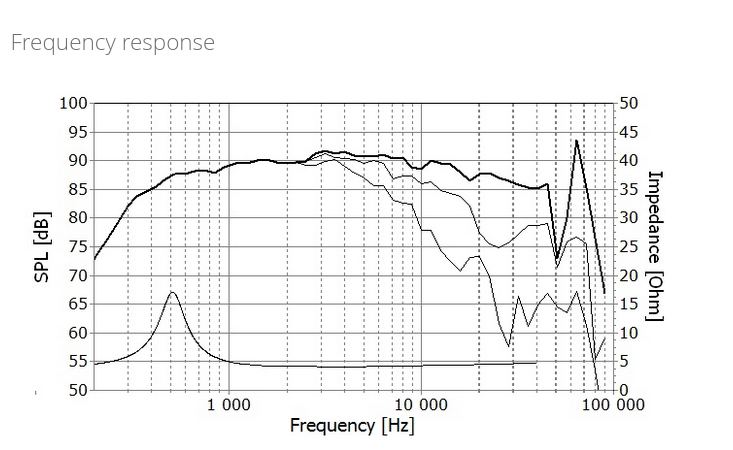

A 90 khz reagisce con un roll-off di almeno -25 db

A 500 khz la repulsione del rumore risulterà totale

Il rumore del noise-shaping relativo ai filtri digitali del DAC probabilmente sovrasta la zona attorno i 50-100 khz

Inoltre non bisogna impressionarsi da quello che transita ad alta frequenza poichè se attacchi un analizzatore High-frequency e osservi cosa entra nei cavi e nelle stesse elettroniche ti becchi tutte le porcherie delle stazioni radio, forno a microonde ect...ect...

L'importante è che non intermodulino

[Dufay]

25 minuti fa, Gustavino ha scritto:

tw moderni  textrene , berillio  arrivano a 40khz significa che sei esposto al rumore digitale dell amplificatore  anche se a bassa intensità mentre il tw se li prende a tuttta birra

Vabbè ci scacciamo i topi

[ilmisuratore]

3 minuti fa, Dufay ha scritto:

Vabbè ci scacciamo i topi

La frequenza di commutazione non la sentirebbero nemmeno le tarme, che vantano la percezione di frequenze oltre i 200 khz

[Dufay]

19 minuti fa, ilmisuratore ha scritto:

frequenza di commutazione non la sentirebbero nemmeno le tarme, che vantano la percezione di frequenze oltre i 200 khz

Manco a scacciare le tarme servono i classe d allora..

Ed io che ne volevo mettere uno nell'armadio



[ilmisuratore]

Ho un amico che abita ad Anzio, mi dice che sente RADIO MARIA perfettamente nei diffusori

Si parla di un centinaio di Mhz che via etere entra nei cavi/elettroniche, purtroppo intermodula e ancora non ha potuto risolvere

[Gustavino]

@ilmisuratore Mi sembra  che i miei siano piu che dei sospetti ...

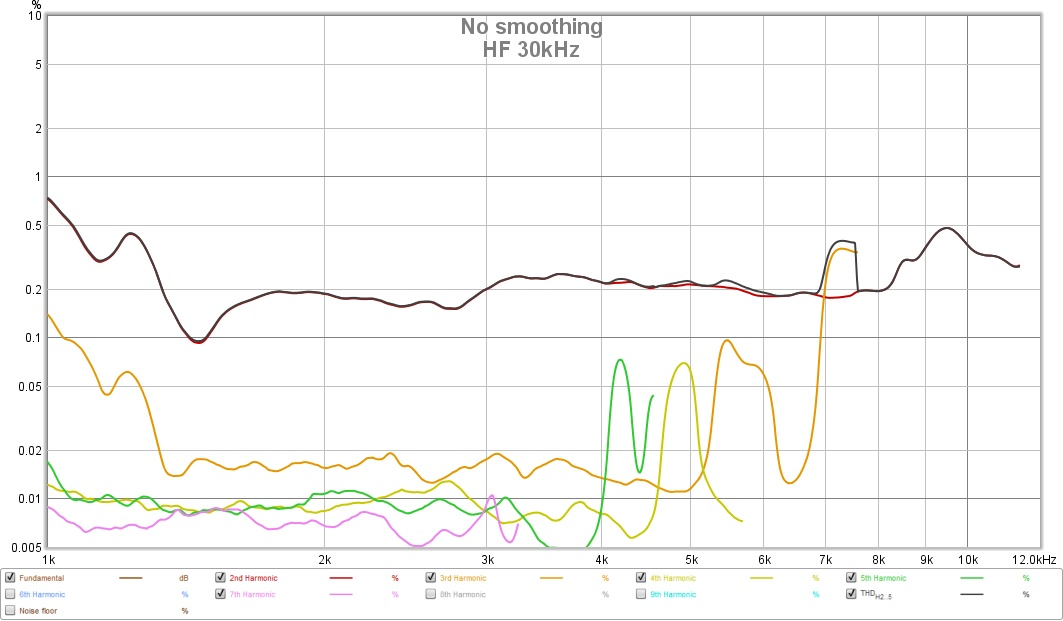

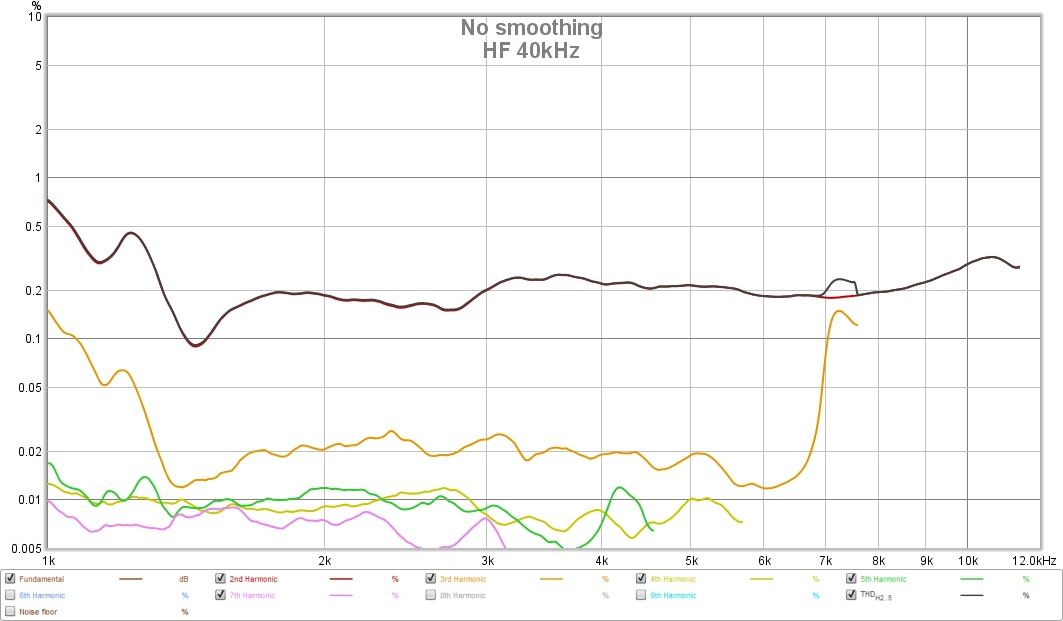

i 30khz aumentano la H3 del tw ,sicuramente con un tw da 40k ed un setup migliore qualcosa in piu verrebbe fuori

[ilmisuratore]

25 minuti fa, Dufay ha scritto:

Ed io che ne volevo mettere uno nell'armadio

Metti nell'armadio un theremin, cosi tra frequenza di oscillazione e battimenti tieni lontane tarme, vespe e perfino topi

[paolosances]

23 minuti fa, ilmisuratore ha scritto:

Ho un amico che abita ad Anzio, mi dice che sente RADIO MARIA perfettamente nei diffusori

Si parla di un centinaio di Mhz che via etere entra nei cavi/elettroniche, purtroppo intermodula e ancora non ha potuto risolvere

Non me ne parlare...ad impianto spento,sentii provenire dalle Bose 501 ad alto volume ,la comunicazione di un radiotaxi fermo sotto casa.

[Gustavino]

H3 no thanks

[ilmisuratore]

7 minuti fa, Gustavino ha scritto:

Mi sembra  che i miei siano piu che dei sospetti ...
i 30khz aumentano la H3 del tw ,sicuramente con un tw da 40k ed un setup migliore qualcosa in piu verrebbe fuori

Nulla di nuovo Gustavino, te lo avevo anche anticipato/menzionato del fatto che in rari casi può scaturire intermodulazione, che è quella che hai mostrato con questa prova

90 casi su 100 non accade nulla, la percentuale che scaturisca intermodulazione è alquanto bassa

[ilmisuratore]

6 minuti fa, paolosances ha scritto:

Non me ne parlare...ad impianto spento,sentii provenire dalle Bose 501 ad alto volume ,la comunicazione di un radiotaxi fermo sotto casa.

 sarà una centrale taxi in classe D

[Gustavino]

@ilmisuratore come vuoi ,' ma se spendo 900€ per un paio di berillio da40khz dalla H3 inesistente non ci collego di certo un classeD !


[audio2]

1 ora fa, Dufay ha scritto:

ci scacciamo i topi

prova a spiegarmi sta cosa:

dopo i 20 mila non si sente più niente, i cd per esempio sono tagliati proprio

però se metti un classe d che spara sopra anche i 25 mila in aggiunta ad un tweeter magari metallico

che sale di brutto anche lui dopo i 25 mila, in tanti si sono lamentati che si sente e da pure fastidio forte.

[ilmisuratore]

9 minuti fa, Gustavino ha scritto:

come vuoi ,' ma se spendo 900€ per un paio di berillio da40khz dalla H3 inesistente non ci collego di certo un classeD !

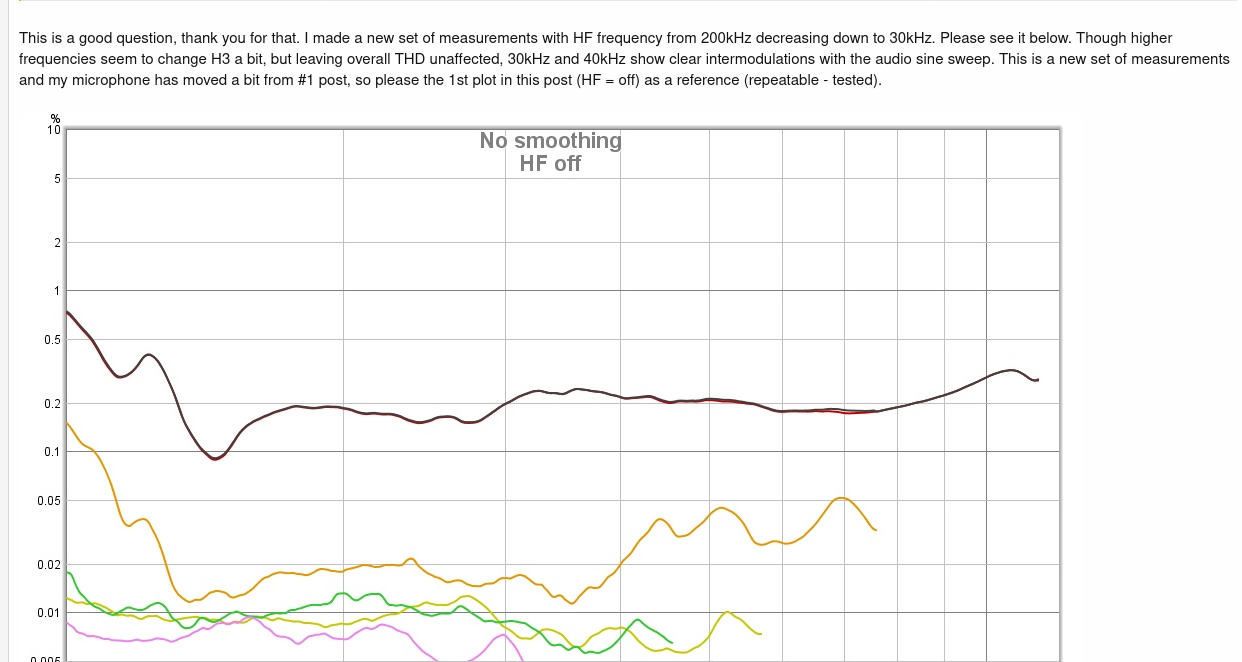

Facciamo però due conti: il gentile signore ha fatto generare intermodulazione partendo da una frequenza di 200 khz a scalare e, l'intermodulazione si è generata nel momento in cui la frequenza è scesa sotto i 40 khz [e' scritto tutti li]

Il livello del segnale ha un ampiezza di 220 mV p-p/440 mV p-p ma non ha importanza in quanto è altissimo in entrambi i casi

220 mV p-p sono la bellezza di 77,77 mV Rms, ovvero circa -22 dBV

Dove caspita lo si trova un disturbo a -22 dBV tra 30 khz e 40 khz ?

Se vai a vedere nello stesso grafico che hai messo con la frequenza di oscillazione ti accorgerai che tra 100 khz e 400 khz la potenza del rumore non va oltre i -85 dB magnitude

Dunque il gentile signore si è divertito a fare scaturire intermodulazione con dei segnali ad ampiezza molto alta e piu in prossimità della banda audio che alle frequenze dell'oscillatore
