Coming soon!

[walge]

@veidt

Poteva inviare il nome ad AR

Magari sarebbe stato scelto

Cosi con l’abbonamento alla rivista avrebbe imparato qualcosa anziché scrivere fandonie



Ah, dimenticavo

Lei non ha il coraggio di firmarsi



Walter

[Merlino]

Complimenti, esteticamente è un bellissimo oggetto

[walge]

@Merlino

grazie



Walter

[Berico]

@walge bellissimo, complimenti.

[walge]

@Berico

grazie



W

[Max440]

Il 15/1/2024 at 18:26, walge ha scritto:

E' uno stadio fono "full trafos" con de-enfasi Riaa LCR; due stadi di amplificazione/canale

Raddrizzamento a valvole, una per canale.



E come volevasi dimostrare, il vinile è vivo e vegeto, gode di ottima salute, e.... soprattutto il digitale anche da 100k non raggiungerà mai (allo stato attuale, nel futuro si vedrà...) il livello qualitativo sonoro del girapadelle!

Questo oggetto ne è la prova provata

Bye,

Max

[walge]

@Max440



A parte la predilezione verso l’analogico questo fono voleva essere una proposta alternativa a quelli piu o meno similari che, nelle forme più raffinate, usavano ‘full Tango’ come trafo ed induttanze

Di fatto ho realizzato un proto con quegli eccellenti oggetti ma poi mi sono chiesto come fare con altri componenti piuttosto facili da reperire ( ma non necessariamente a buon mercato, purtroppo) dato che i Tango sono merce rara e costosa



Sembra ci sia riuscito



Walter

[Rxy]

@walge Accidenti che bello, complimenti‼️

[walge]

@Rxy

grazie



Walter

[Mxcolombo]

@walge dove lo si può sentire, magari su Milano? Grazie e complimenti per la realizzazione, massimiliano

[walge]

@Mxcolombo

grazie



Poi racconterò come è andata a finire

Dovra uscire la seconda puntata e quello in foto è figlio unico.

E’ stata una bella avventura





Walter

[walge]

E' uscita la seconda puntata su AR di Marzo.

Sono spiegati alcuni concetti che hanno portato a questa realizzazione.

Un percorso iniziato circa tre anni fa e poi, un pò a singhiozzo, terminato a metà 2022.

Ovviamente alcuni aggiustamenti in corsa ci sono stati ma di base il progetto è rimasto praticamente inviariato fin dall'inizio.

L'unico ostacolo era ottimizzare i trafos degli stadi a guadagno e lo stadio de-enfasi riaa per equilibrare la risposta in frequenza.



In termini di accettazione e THD i risultati sono stati ottimi; il guadagno è allineato a quella tipologia di fono dove l'ostacolo più grosso era rimanere con due stadi attivi.

In altre realizzazioni con tre stadi si riesce a superare i 40 dB.

Penso di aver finito con gli stadi fono!!



Walter







[walge]

A conclusione invio le foto dell'interno

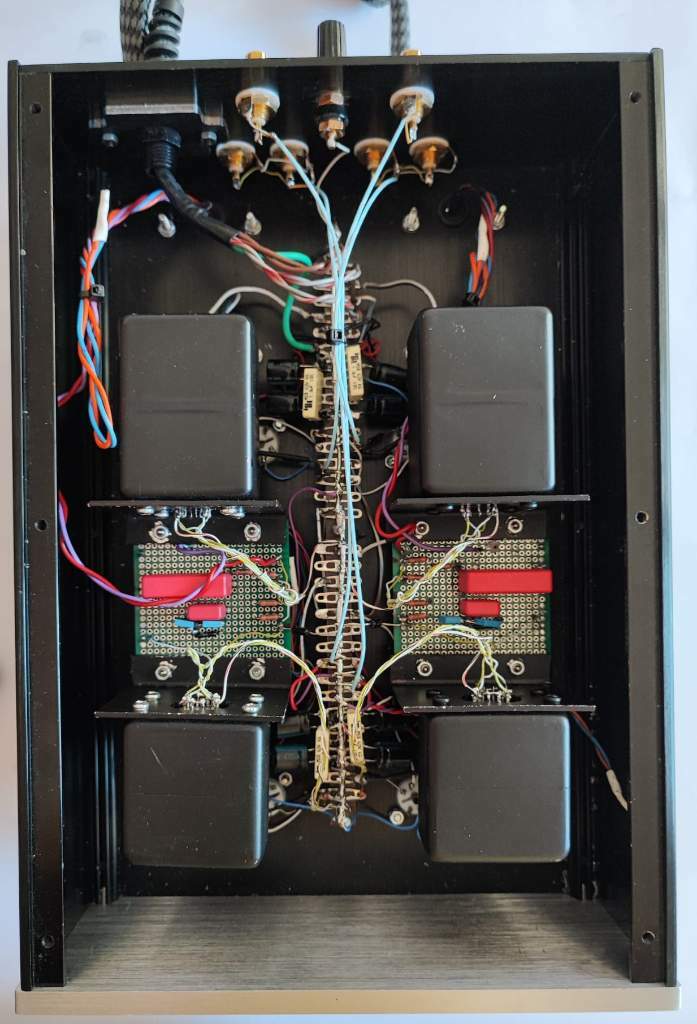

L'interno della parte attiva; mancano i due step up dato che dovesa essere ascoltato in differenti set up

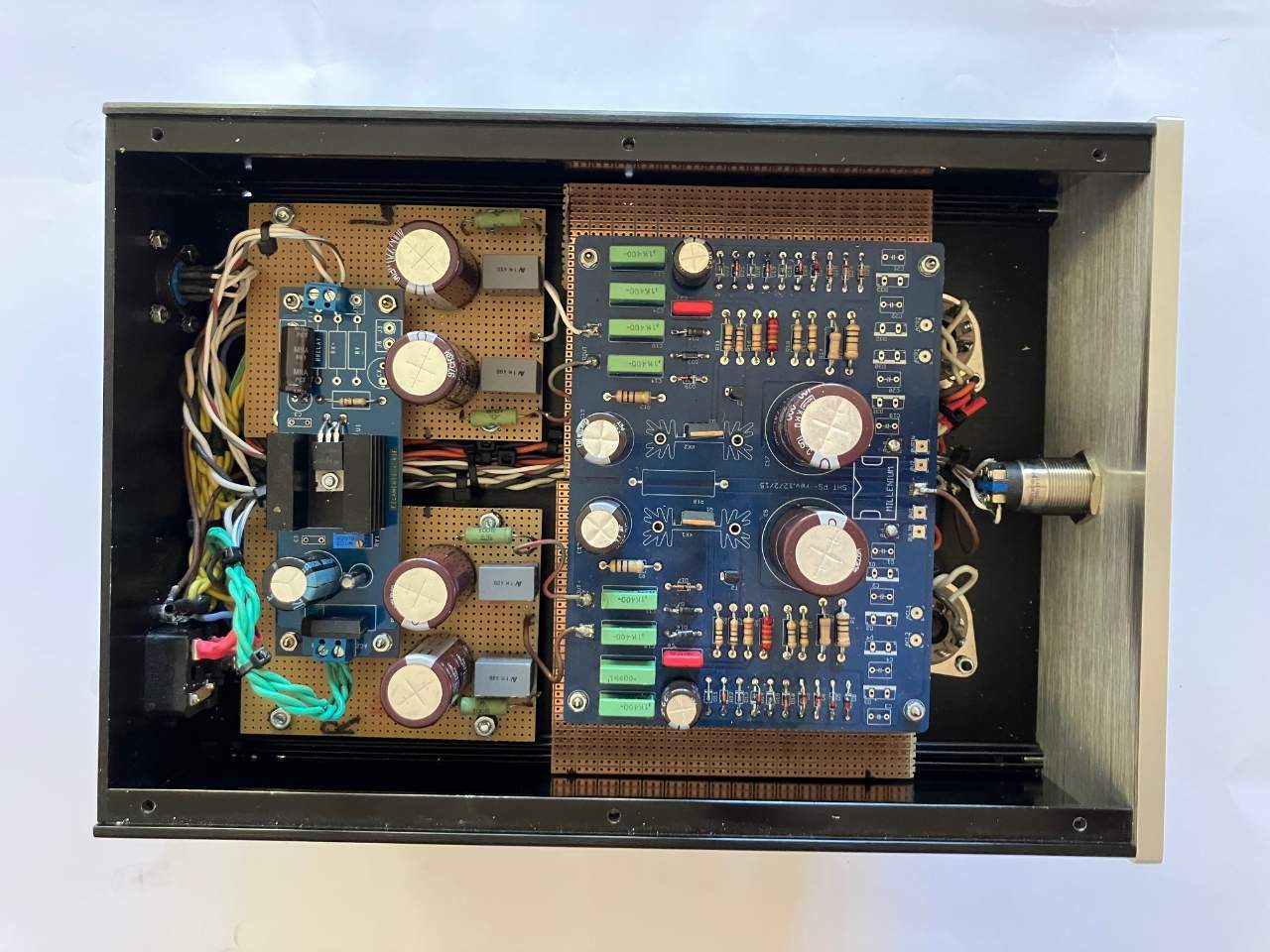

L'alimentatore, raddrizzamento a valvole primo stadio C-L-C e stabilizzazione  ass; notevole aiuto per il rapporto s/n







[walge]

Scordavo le misure al banco, almeno quelle più significative.

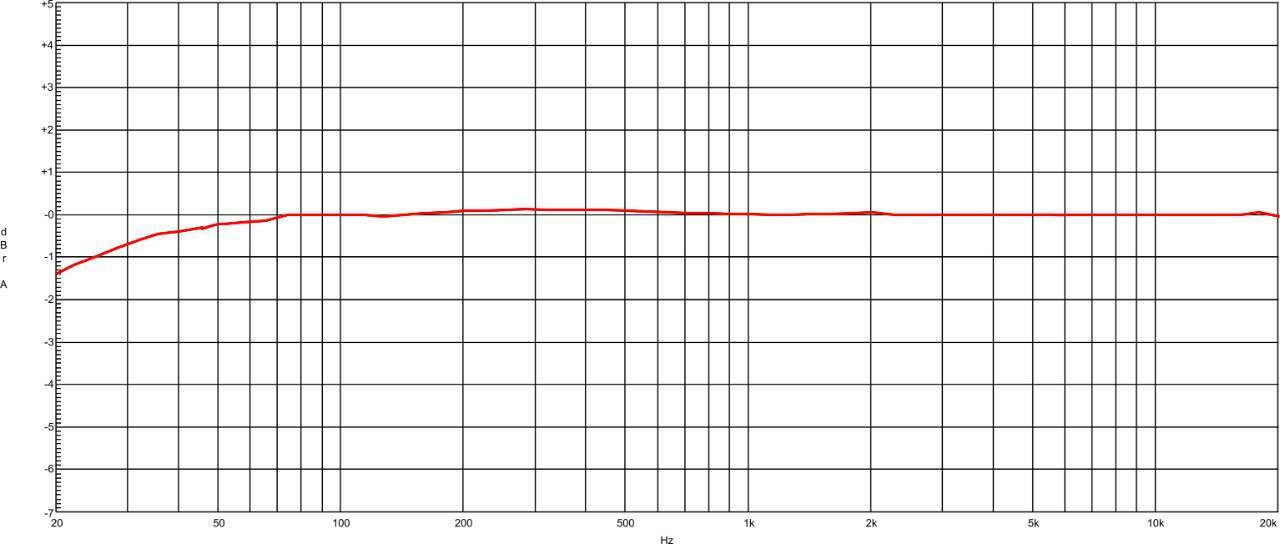

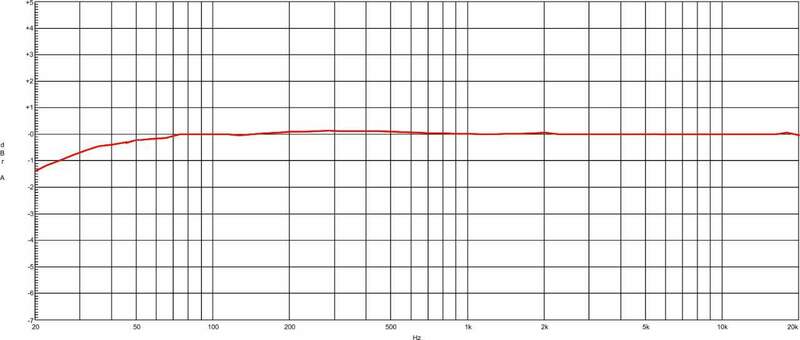

La risposta in frequenza; a 20Hz un calo di 1,4 dB ininfluente per l'ascolto. Poi la lineraità è ottima fino ai 20kHz

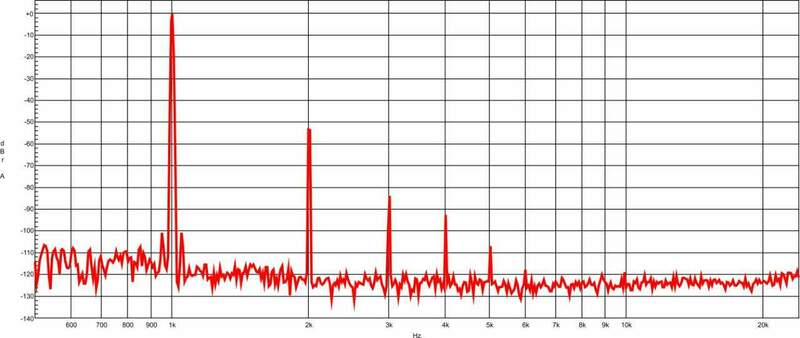

La FFT: interessante, credo, l'andamento delle armoniche piuttosto armonico (!!!), come in effetti dovrebbe essere per un circuito simile. La II a -54 dB, e a decrescere la III a -84dB; la IV a -92 dB e la V  a-108dB.

La THD ad 1 volt di uscita vale 0,22%







Anche interessante è il dato di rapporto s/n dove si arriva a più di 80 dB in  misura pesata; nelle non pesata, quindi senza filtraggio alle basse ed alle alte, il dato peggiora per una serie di motivi legati anche ai disturbi esterni . Ma questo vale per tutti gli stadi fono, chi più chi meno.
