Restauro "leggero" di un Sae2600

[TheoTks]

Buon sabato

Nello spirito di un nuovo inizio, ripubblico un vecchio 3ad su un finale SAE 2600, famoso per potenza e buona riproduzione.

L'apparecchio è funzionante, ma non controllato da decenni; gli interventi sono quelli considerati essenziali.

-

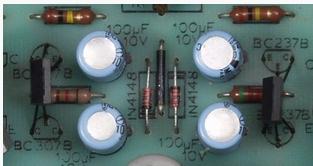

Per prima cosa sono da sostituire i condensatori delle schede di ingresso e i  differenziali, si possono sostituire ciascuno con una coppia di transistors, ma attenzione: accoppiarne 2 per caratteristiche non è un'operazione molto semplice, nè da prendere alla leggera.

-

-

Poi si sostituiranno i condensatori delle schede driver (vanno bene anche verticali)

-

-

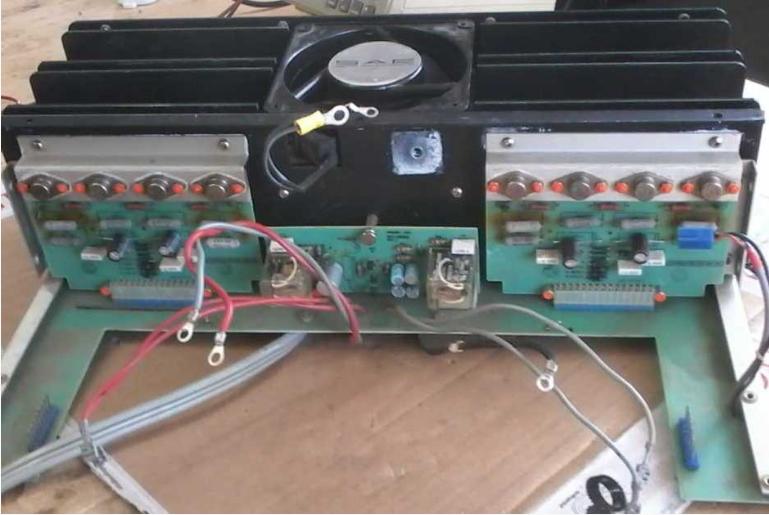

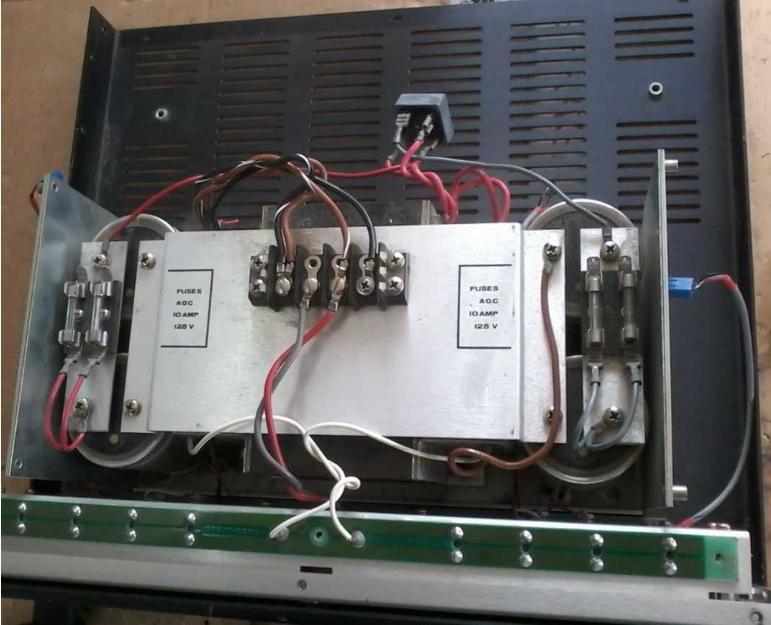

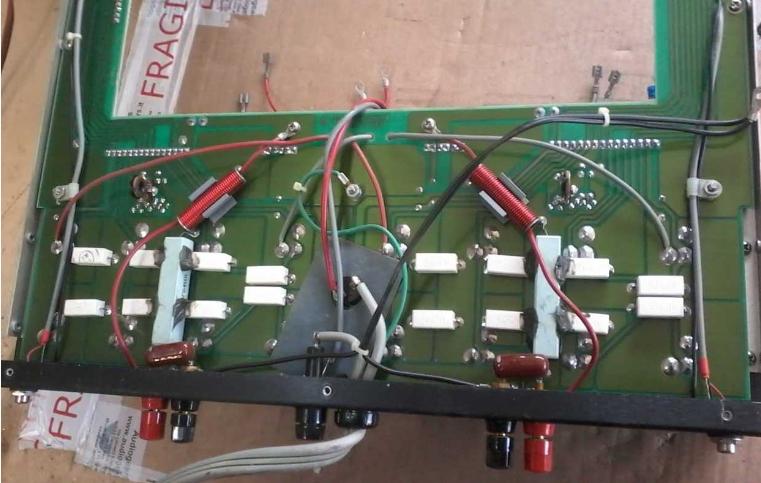

Quindi è necessario controllare la parte di uscita e, per far questo, occorre smontare l'apparecchio:

.

-

-

-

Qui sono da sostituire i trimmer del bias, inizialmente si copierà la resistenza di quelli presenti con il tester, poi si provvederà alla regolazione fine.

-

-

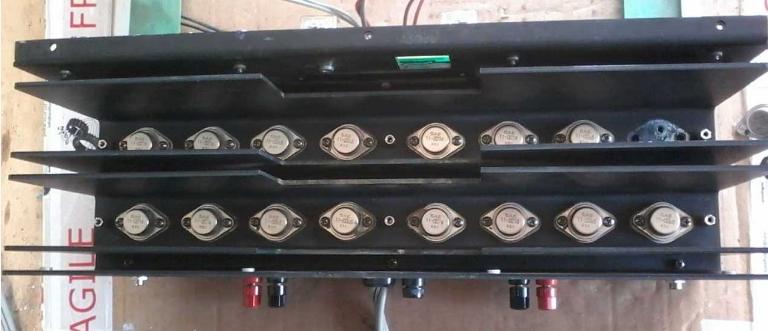

I transistor finali andranno , ad uno ad uno, testati e controllato lo stato degli zoccoli, infine si sostituirà la pasta termica.

_

 Un occhio alla partenza con oscillo e generatore (con l' immancabile variac), quindi si procederà alla taratura di offset e bias ...

(nei sae 00 non è stato previsto il controllo AC nel circuito del relè; una semplice modifica lo può aggiungere).

Un saluto a tutti.



[ediate]

Grande Franco, bellissimo rileggerti.

P.S. Sono impegnatissimo, per ora, ma tra poco ti manderò il pre Yamaha.... (scusate l'OT).

[TheoTks]

Adesso, ediate ha scritto:

Grande Franco, bellissimo rileggerti.

P.S. Sono impegnatissimo, per ora, ma tra poco ti manderò il pre Yamaha.... (scusate l'OT).

Guarda caso, sto provando ora un Yamaha c/70, pre con parametrico, tosto anche questo

[BEST-GROOVE]

Grande Franco.

[BEST-GROOVE]

6 ore fa, TheoTks ha scritto:

accoppiarne 2 per caratteristiche non è un'operazione molto semplice, nè da prendere alla leggera.

quanti se ne scartano per trovarne due simili?

[bear_1]

Mah.. io ho un bel ricordo di quel finale ...funzionava alla grande con delle JBL L65 .. quello che vedo in foto è messo molto bene.. Ma è tuo?

[TheoTks]

10 minuti fa, BEST-GROOVE ha scritto:

quanti se ne scartano per trovarne due simili?

Su 20-25 pezzi una coppia si trova, ma è abbastanza lunga la procedura di selezione

[TheoTks]

3 minuti fa, bear_1 ha scritto:

quello che vedo in foto è messo molto bene.. Ma è tuo?

No, è uno di quelli che, di tanto in tanto, i miei amici riparatori mi appioppano....

io ho un 2200  e cerco un 2400, più che altro per ragioni sentimentali..

[BEST-GROOVE]

31 minuti fa, TheoTks ha scritto:

Su 20-25 pezzi una coppia si trova, ma è abbastanza lunga la procedura di selezione

posso immaginarlo...ecco perché i costruttori o quanto meno il 99% non la pratica per parti importanti nella circuitazione, o quando lo fanno è motivo di vanto nel segnalarlo.

[78 giri]

Un 2400L l'ho visto stamattina, non so se era in vendita o da riparare. Se interessato posso sentire o darti direttamente il numero di telefono

[TheoTks]

Adesso, 78 giri ha scritto:

Un 2400L l'ho visto stamattina,

cerco un 2400 non L, che è un po' piu difficile, comunque grazie

-



[78 giri]

Mi pareva strano, visto che l'elle non è quotato 👍

[ediate]

@TheoTks Franco, quella serie di SAE senza la “L” era progettata da Bongiorno? Sembrano degli Ampzilla in (bellissima) veste...

[TheoTks]

Della serie 00, il 2200 e il 2300 nascevano con il vumeter a led, mentre il 2400, 2500 e 2600, col VU a lancette; in un secondo tempo è stato aggiunto il 2400L, con il VU a led, ma circuitalmente identico al 2400 non L

Credo siano stati tutti opera di Bongiorno

L'accostamento con Ampzilla è centrato, tanto che uno degli Ampzilla (mi sembra il II), ricalca proprio lo schema del 2400.

[Micheleb]

@TheoTks ciao un restauro del genere cosa può costare?
