Scelta valvole integrato 300B - 6SNT - 5U4G

[mariovalvola]

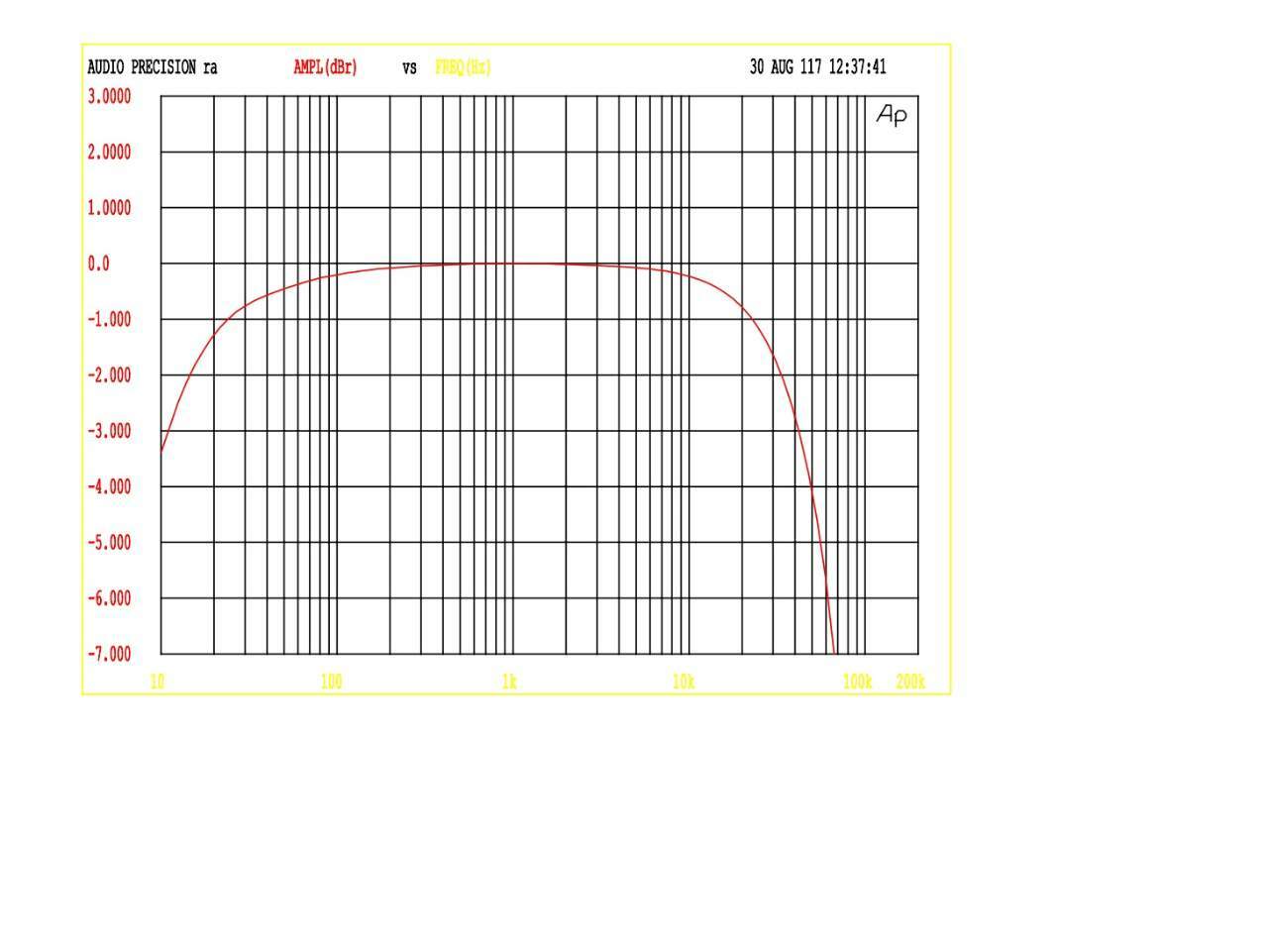

In questo semplificato e, a breve, con:

uscita Monolith in amorfo 5K

interstadio NC-20 con driver DHT

[OLIMPIA2]

@mariovalvola Che bel catalogo ha la Monilith, avessi un finanziatore li proverei tutti 🙂

[mariovalvola]

...Comunque le WE saranno care ma ormai non scherzano neppure i cinesi con prodotti peggiori. Questo sotto è un caso polare ma neppure tanto.

In Spagna dal venditore autorizzato WE le 300B le trovi a 1400€. Devi solo pagarti la spedizione

[walge]

@OLIMPIA2

ciao, sto ultimando con FIAT un serie di trafo con Nano cristallino; sono prototipi ma vanno eccezionalmente bene.

Con un interstadio ottimo come prestazioni



Non ho idea ora se si riusciranno a commercializzare dato che sono piuttosto impegnativi.



[walge]

@mariovalvola

la misura è parziale, ovviamente. Tra l'altro non dichiari a quale tensione Vrms del segnale stai misurando

Sarebbe interessante vedere la THD verso la frequenza che è molto più indicativa. Intendo per l'intero ampli

A differenti potenze.

Per l'Srpp probabilmente per quel lavoro la 6SN7 non è la più indicata.

Il Kit One usa la 5687 e sicuramente le prestazioni sono superiori, forse non in termini assoluti di THD ma come swing utile e bassa Zout ma ovviamente è necessario un ulteriore stadio.

In un mio caso usai la E88C (triodo singolo, in srpp)  che con Vout di 20 Vrms = 57 Vpp ha una THd di 0,6% con gain di circa 32 dB, ragionevole bassa impedenza di uscita, singolo stadio per pilotare la 300B.





Walter



[walge]

MI chiedo come mai il copia-incollatore di riferimento non abbia commentato il post di risposta al mio riferimento sull'aver copiato uno schema senza fare riferimento alla sorgente!!!!!!!!







Walter

[mariovalvola]

@walge Veramente, nella sua immagine, si coglie la fonte.

44 minuti fa, walge ha scritto:

a misura è parziale, ovviamente. Tra l'altro non dichiari a quale tensione Vrms del segnale stai misurando

Sarebbe interessante vedere la THD verso la frequenza che è molto più indicativa. Intendo per l'intero ampli

A differenti potenze.

Scusa non l'ho dichiarato ma lo si vede dal nome dei files sempre 1W e circa 21Vrms ( il segnale necessario per arrivare a  1 W ).

La indicatività, non è assoluta. E' funzione di quello che vuoi evidenziare. Io volevo solo rendere palese la ovvia cancellazione armonica pertanto a più potenze o a più frequenze non aggiungeva moltissimo. A mio parere bastava e avanzava. Comunque, la più modesta 6SN7 a 20V raggiunge più o meno la medesima distorsione.









[walge]

1 ora fa, mariovalvola ha scritto:

Veramente, nella sua immagine, si coglie la fonte.

si coglie, hai detto bene.  Per chi come te sa come e cosa vedere

Sarebbe stato elegante specificare.



Per la 6SN7 anche se raggiungesse la stessa THD avrebbe almeno 6 dB in meno di guadagno. Non parlo di tensione.

[walge]

@mariovalvola

non so su quale circuito hai eseguite le misure

Per quanto mi riguarda la 6SN7 dovrebbe essere polarizzata al 100% circa della sua capacità, credo che in quel modo possa dare qualche spunto in più, specialmente nel driver.

Ed ovviamente le sezioni dovrebbero essere simili e verificate in regime dinamico.

Ed è evidente che poi la qualità della valvola fa la differenze tenendo d'occhio le russe che se ben selezionate non sono affatto male.



Walter

[alexis]

@OLIMPIA2 Beh seguendo il tuo consiglio ( ma non sei il solo ad avermi parlato bene di queste 6sn7 a palloncino.. le ho ordinate. Vedremo come se la cavano in confronto alle kenrad.. :-)





[mariovalvola]

Il 25/01/2025 at 17:59, mariovalvola ha scritto:

giusto per rinv

Lerdire la piacevole discussione, ecco cosa succede cambiando i tubi finali in un semplice single ended: 5U4, SRPP 6SN7, 300B.

ho sempre usato le VT231 KEN RAD del 1944 ( con un minimo di selezione ho un bilanciamento tra i canali intorno a 0,1 dB ).

Scusate per la qualità. Ho una scheda audio rumorosa

WE300B Linlai replica WE FFT a 1KHz





1 ora fa, walge ha scritto:

@mariovalvola

non so su quale circuito hai eseguite le misure

Per quanto mi riguarda la 6SN7 dovrebbe essere polarizzata al 100% circa della sua capacità, credo che in quel modo possa dare qualche spunto in più, specialmente nel driver.

Ed ovviamente le sezioni dovrebbero essere simili e verificate in regime dinamico.

Ed è evidente che poi la qualità della valvola fa la differenze tenendo d'occhio le russe che se ben selezionate non sono affatto male.

Walter

Veramente era specificato. Bastava leggere.





[mariovalvola]

@alexisLe 6SN7 che scimmiottano le 205/101, sono pacchiane

[walge]

@mariovalvola

sfuggito!!

[mariovalvola]

28 minuti fa, walge ha scritto:

@mariovalvola

sfuggito!!

No. Semplicemente un "educato" stimolo a rientrare, ci voleva. ( che mi sono autocensurato).

1) Hai rotto le balle a chi suggeriva il cascode che, rispetto ai tuoi interventi,  era, perlomeno, costruttivo. Non era sua l'idea? aveva indicato la fonte. Che polemiche stupide.

2) non ho indicato la potenza di uscita. Mi sono scusato facendoti però capire che nei titoli delle foto c'era scritto tutto. Tu ancora a mettere il carico e a scrivere che non è bello.

3) Non comprendevi che circuito fosse quando era indicato in pochi post prima.

4) sponsorizzi ogni tre per due questi benedetti ferri FIAT. Quando ci saranno realmente, metti qualche misura seria a tuo piacimento ( lì potrai mettere quello che riterrai rilevante ). Così non significa proprio nulla. Può essere l'ottava meraviglia come un fermaporte.

5) inizi a parlare di altri tubi driver quando il tema è 300B e 6SN7.

Faresti cascare davvero gli attributi a un castrato.

Ti rendi conto che sei bravissimo ad inquinare una discussione interessante?

Basta per favore.



[OLIMPIA2]

40 minuti fa, mariovalvola ha scritto:

@alexisLe 6SN7 che scimmiottano le 205/101, sono pacchiane

Secondo me sono belle, fanno un figurone.

Mi ricordo di aver ordinato in Cina i primi prototipi nel 2004. Come passa il tempo...
