Gyrodec e Gyro SE, l’icona senza tempo: è ancora attuale?

[JohnLee]

@carigo

sulle prime domande non posso esserti utile: il mio gyrodec è 'meno vecchio' del tuo, avendo già perno invertito e piatto in composito.

Circa l'alimentatore autocostruito, non è brevettato o coperto da copyright 🙂 : appena ho tempo recupero la documentazione e posto in dettaglio in questo 3d schemi e progetto in dettaglio.

[JohnLee]

Ok, ho recuperato foto e schemi, andiamo con ordine.

Lo scopo è di ottenere un alimentatore in grado di variare i giri di un motore AC, nella fattispecie il Papst di un Gyrodec

Serve quindi un alimentatore che possa variare la frequenza nell'intorno dei 50Hz, in grado di erogare 12-18 Volts e circa 10Watt



Il progetto si compone di

A - un generatore di frequenza variabile a passi di 0,1 Hz

      - ottenuto con una app freeware che gira su tablet, il segnale è prelevato dall'uscita cuffia.

B - un buffer per ottimizzare impedenza e guadagno

      - ottenuto con un semplice ampop basato su TL081

C - un finale analogico di potenza che si incarica di amplificare il segnale ed erogare l'opportuna corrente.

      - ottenuto con una scheda precablata in vendita online (amazon o altro)



A - il tablet che ho usato è un 'senzamarca' da 60 euro comprato su amazon.

Ho provato diverse app freeware per la generazione di frequenza, quella che ho preferito è Function Generator di Keuwlsoft   https://www.keuwl.com/FunctionGenerator/  Ha tutte le regolazioni che servono ed è stabile.

La app va settata su 'sinusoide', i 2 canali con lo stesso livello e (ovviamente) sulla stessa frequenza.

Variando la frequenza a piccoli passi si ottiene la velocità desiderata (serve un accrocchio per verificarla: disco strobo, telefonino o altro), variando il volume la tensione di uscita (si agisce sulla coppia del motore)



B - il buffer l'ho fatto con dei componenti che avevo in casa, ci sono millemila progettini per farlo, questo se non altro funziona. L'alimentazione a +15V DC l'ho ottenuta con un alimentatorino 'sfuso' che avevo in casa, nulla vieta di usare qualcosa di meglio 🙂

Lo schema con i valori dei componenti è in una delle foto, io sperimentalmente ho trovato che un guadagno di circa 12 volte si interfaccia bene con l'uscita del tablet e l'ingresso del finale. Cambiando il rapporto tra R1 e R2 si può facilmente variare il guadagno per sintonizzarlo con gli altri componenti usati.



C - Per quanto riguarda il finale, sul mercato ci sono centinaia di kit adatti, deve erogare una decina di W continui quindi qualcosa specificato per 50-60 W rms va benone, nel senso che lavora in zona di ampia sicurezza.

Io, da vecchio audiofilo, ho preferito spendere qualche euro in più ed usare un classe AB analogico, ma ci sono tantissime schedine in classe D che probabilmente vanno benissimo e costano molto poco.

Io ho usato una scheda Velleman, dicono 200W ma in realtà è un 60w reali. Va comunque benissimo ed è già montata, basta attaccargli i fili.

https://www.amazon.it/gp/product/B000TA3G3Y/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Serve anche un trasformatore, io avevo in casa un toroidale (sovradimensionato per l'uso) e ho usato quello, comunque si trovano ad una 30ina di euro.



Ho messo tutto in una scatola di legno ed ho aggiunto un supporto per il tablet ed un voltmetro analogico (fa più scena di un display...), come vedete non sono tanto raffinato ma componentistica e cura del mobile sono ovviamente personalizzabili a piacere.



E' praticamente tutto, se qualcuno decide di costruirselo e vuole qualche altro dettaglio mi chieda pure



Schema Buffer











Scheda finale e trasformatore





Scatola con componenti montati





Primo piano della APP





Prodotto finito ed in opera 🙂







[Carigo]

@JohnLee ti ringrazio per la disponibilità, vedo di procurarmi il materiale e provo a realizzarlo. In caso di problemi proverò a ricontattarti.

Se ci fosse qualcuno che ha qualche parere in merito al passaggio al piatto in composito rispetto a quello in alluminio.......

[BEST-GROOVE]

4 ore fa, Carigo ha scritto:

Se ci fosse qualcuno che ha qualche parere in merito al passaggio al piatto in composito rispetto a quello in alluminio.......

Son passati 30 anni da quando feci il cambio sicuramente qualche piccola miglioria ci fu specialmente riguardo il piatto che non è risonante come quello in alluminio ma difficile ricordare, più evidente il cambio di alimentazione dall'alimentatore originale al gyropower e da questo al Qc.

[JohnLee]

17 ore fa, JohnLee ha scritto:

Lo scopo è di ottenere un alimentatore in grado di variare i giri di un motore DC



ops, non posso più editare il 3d ma questo va letto

'motore AC'

è ovviamente un errore di digitazione 🙂



[BEST-GROOVE]

5 ore fa, JohnLee ha scritto:

ops, non posso più editare il 3d

il post è stato corretto.

[Carigo]

@BEST-GROOVE Grazie per la risposta. Ragione in più per realizzare un miglior alimentatore, anche perché, sul sito dell'importatore il perno nuovo e il piatto vengono sui 700 €.…...

Vedo di sfruttare il progetto di JohnLee poi vedrò come proseguire....

[BEST-GROOVE]

2 ore fa, Carigo ha scritto:

sul sito dell'importatore il perno nuovo e il piatto vengono sui 700 €.…..

Fino a prima della brexit conveniva prendere in UK i kit in quanto il risparmio era evidente, ora bisognerebbe prima farci 4 conti.

[VinZ80]

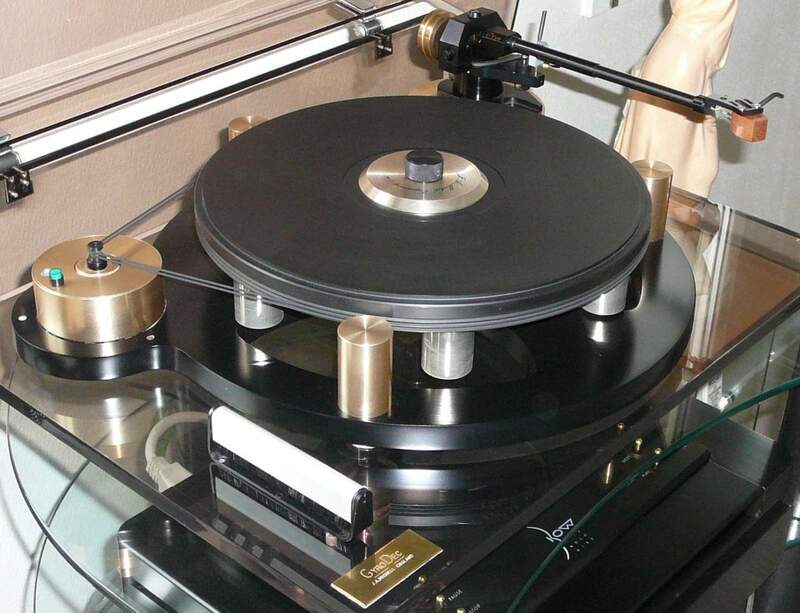

Ciao a tutti, una curiosità: il Gyro SE in versione black presenta i contrappesi sotto il piatto di colore dorato, giusto? Mi è capitato di vederlo con i contrappesi dello stesso colore dei coprimolle, quindi alluminio... E' una versione speciale?
Ciao, Enzo

[lofuoco]

@VinZ80 il gyro se è sempre con i contrappesi del piatto color ottone. Sia la versione nera che quella silver. Poi hanno fatto su richiesta la versione colorata...per me molto discutibile... Dove i contrappesi mi pare siano neri. I contrappesi silver non li ho mai visti. Dove lo hai visti? Dal vivo o in foto?

[NlCO]

2 ore fa, VinZ80 ha scritto:

Mi è capitato di vederlo con i contrappesi dello stesso colore dei coprimolle, quindi alluminio... E' una versione speciale?

Si!

[VinZ80]

@lofuoco ciao, ad esempio in questo video:

Ma, se la memoria non mi inganna, l'avevo visto anche qualche anno fa disponibile sul sito di Lyrics.

Ciao,Enzo

[NlCO]

@VinZ80 E' il Gyro SEduction. Stupendo!

Questo è il mio SE, con contrappesi cromati. Cromatura custom.

[VinZ80]

@NlCO Ti ringrazio! E infatti mi piace decisamene di più, a livello estetico... Così come nel tuo Gyro SE, trovo molto piacevole l'uniformità della cromatura...

Ciao, Enzo

[NlCO]

@VinZ80 Infatti. Adoro il Gyro ma nutro una certa idiosincrasia nei confronti del color oro per non parlare se  abbinato al nero.

Acquistai a parte un piatto usato completo di contrappesi che ho fatto cromare.
