Una domanda del tubo: è possibile sostituire le 6922 con le 6SN7?

[walge]

3 ore fa, dec ha scritto:

A voi la sentenza, attendo fiducioso.

Intanto che pre è?

Una possibile soluzione è la 6N6 russa o la 6H30, compatibili con la piedinatura.

C'è il problema della alimentazione dei filamenti dato che queste ultime due assorbono più del doppio della 6922.

Quindi sarebbe da verificare la tipologia della sezione di alimentazione

Oltre a questo conoscendo lo schema si potrebbe valutare il punto di lavoro dato che le due elencate hanno una impedenza interna più bassa.



[Blec]

36 minuti fa, walge ha scritto:

Intanto che pre è?

+1

??



[dec]

@walge @Blec LAB12 Pre1.

https://www.lab12.gr/product/pre1/

[Oscar]

@dec cambia quel pre e non dico altro.

[dec]

7 ore fa, Oscar ha scritto:

@dec cambia quel pre e non dico altro.

Di' pure, non preoccuparti, se non dici è peggio...

[walge]

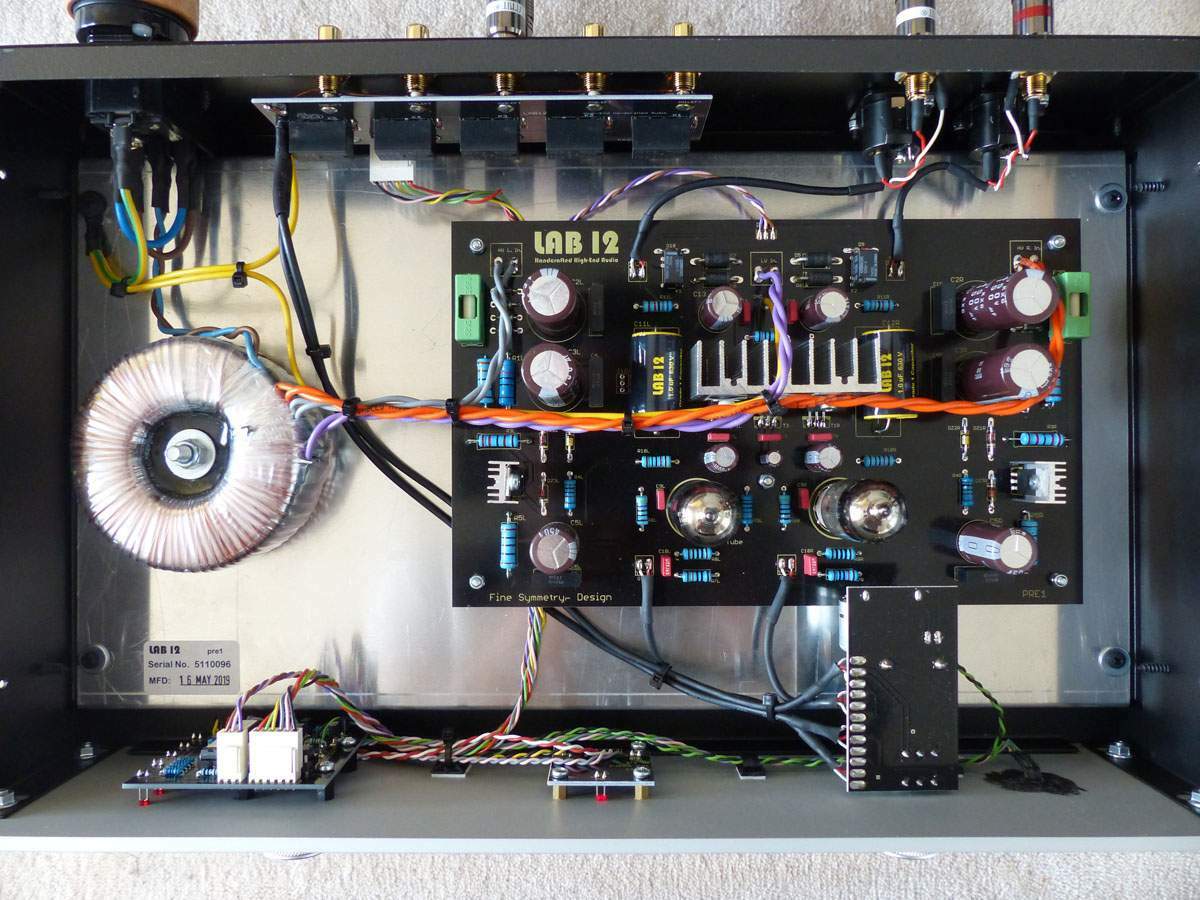

Questo è l'interno del pre







LA unica scheda monta i due canali e si intuisce che è di fatto divisa in due, canale L e R .

Le alimentazioni della HT ( a sx e dx) sono stabilizzate. Al centro verso l'alto c'è l'alimentatore dei filamenti che appare robusto però non si può dire che mettendo una valvola con il doppio di assorbimento di corrente possa funzionare; i dettagli dei componenti non si vedono bene.

Curioso il fatto che l'uscita XLR sia monca di una fase; se si guarda bene il collegamento in uscita

[Gustavino]

@dec un tecnico  facilmente  te lo trasforma in un buffer senza gain .....

[dec]

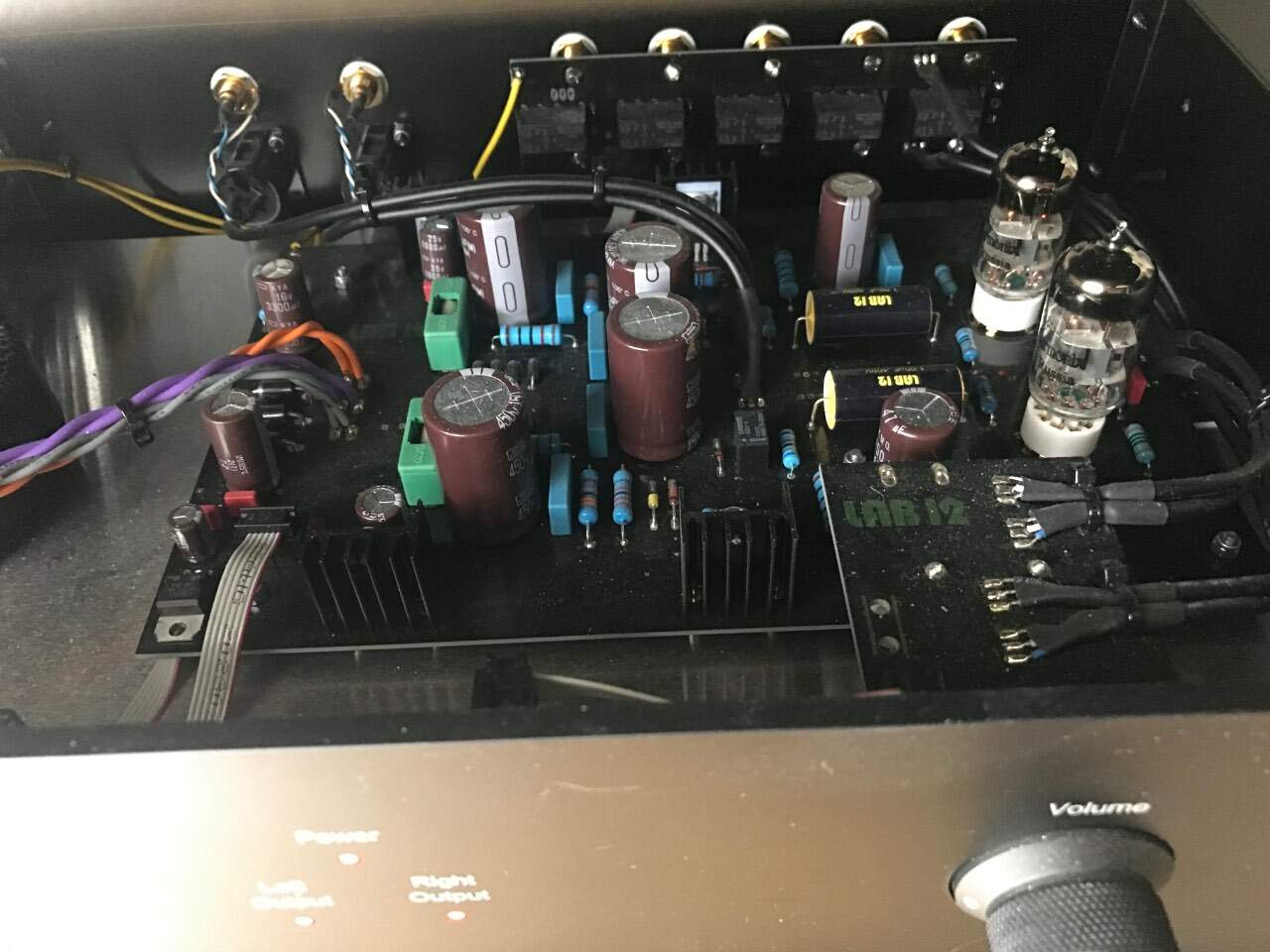

@walge La foto che hai postato si riferisce alla prima versione del pre, da un paio di anni la seconda revisione ha cambiato completamente il layout della scheda modificando anche parti del circuito, tra cui l’impedenza di uscita che ora é 900 ohm anziché i quasi 5k precedenti.





[dec]

@Gustavino Non esageriamo, mi basta solo che guadagni un po’ di meno e va bene così…

[dec]

@Oscar Io sto sempre aspettando la tua sentenza, eh…

[walge]

25 minuti fa, dec ha scritto:





Mi viene da dire che la impostazione elettrica sembra simile.

Sul sito Lab12 le manopole sono differenti da quelle che vedo nella tua foto.

Poi a parte le solite sparate "ad cazzum" del saputone ovviamente non devi intervenire sul circuito .

Forse converrebbe usare un attenuatore resistivo in uscita, 20 dB ( 10 volte) sarebbe sufficente.



[dec]

@walge Si assolutamente simile, in pratica hanno girato l'asse della simmetria del circuito, da perpendicolare al pannello frontale a parallela.

Si, le manopole che montavano prima erano un po' diverse, il mio dovrebbe essere l'ultima versione avendo meno di un anno. Tieni sempre presente che sono apparecchi fatti veramente a mano da una piccola ma agguerrita azienda greca, il cui proprietario/progettista è tanto simpatico quanto orgoglioso di essere greco.

Grazie ancora dei tuoi interventi.

[Luca44]

Una mail al costruttore ? Magari ti da qualche info in più. Al peggio non ti risponde

[Gustavino]

6 hours ago, dec said:

@Gustavino Non esageriamo, mi basta solo che guadagni un po’ di meno e va bene così…

dipende dal gain che hanno i diffusore e dalla tua sorgente ...
comunque riconfigurando con una 6dj8 volendo si passa dai 21 attuali a 15...

[walge]

34 minuti fa, Gustavino ha scritto:

comunque riconfigurando con una 6dj8 volendo si passa dai 21 attuali a 15...

una altra fesseria







Walter

21 ore fa, Oscar ha scritto:

cambia quel pre e non dico altro.



ma dai!!!!!

Se gli piace perchè dovrebbe farlo.

Si può ovviare con un attenuatore in uscita  ben dimensionato, attraverso un pin jack tipo Rothwell

Una prova significativa



Walter
