I2S: tutto quello che avreste voluto sapere

[Gustavino]

5 hours ago, captainsensible said:

Almeno si spera che qualcuno abbia appreso qualcosa di nuovo da questo fiore di discussione

CS

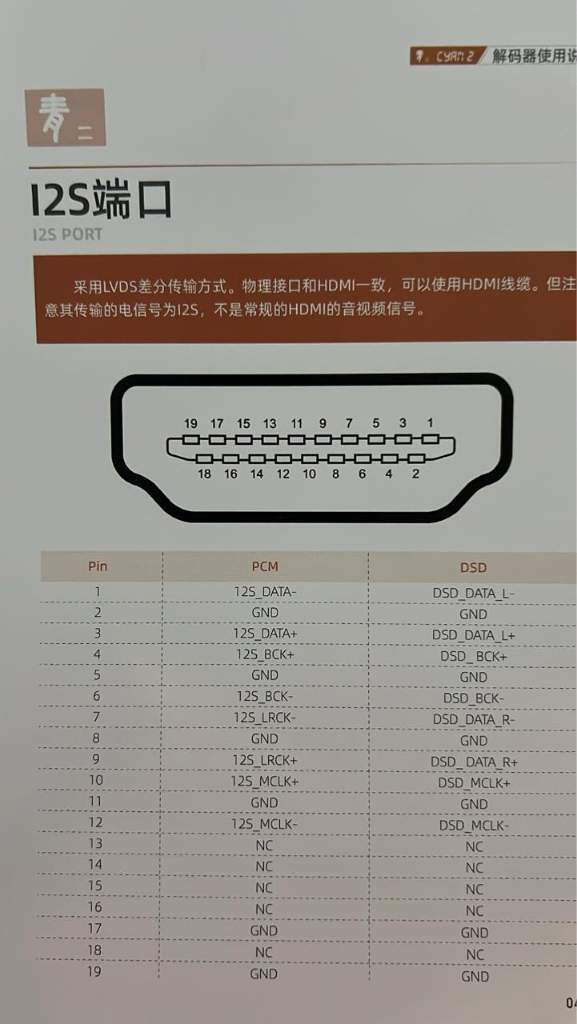

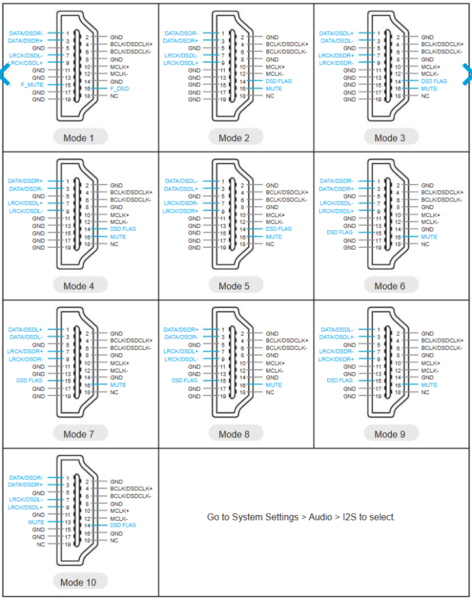

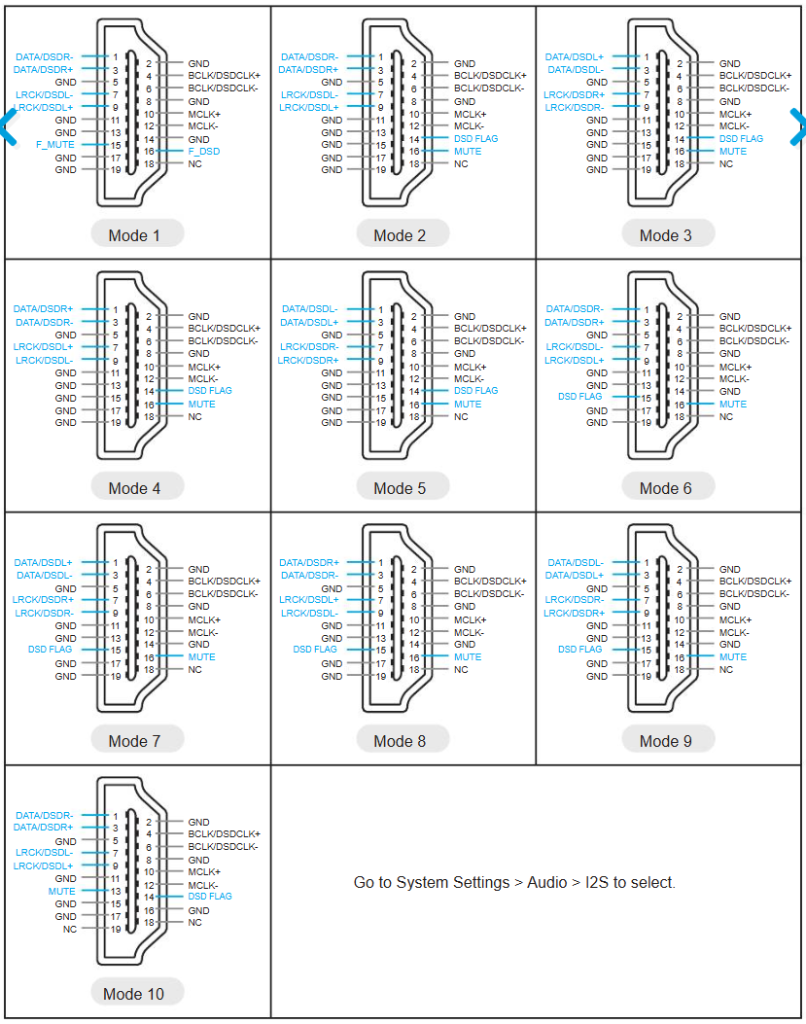

dai 10cm siamo arrivati a 30cm ma sembra che nessuno abbia capito che la connessione Hdma che sfrutta non e' solo il cavetto ma le prestazioni impeccabili da me pubblicati usano come trasporto   LVDS " che caratterizza e irrobustisce l'interfaccia digitale I2S con ottima  reiezione ai disturbi elettromagnetici .

La tecnologia Low-Voltage Differential Signaling svincola dalla lunghezza (che poi e' un ripiano al massimo.... ) è dunque sostanzialmente uno standard (noto anche come TIA/EIA-644), che detta le caratteristiche elettriche dello specifico protocollo di comunicazione seriale di tipo differenziale (usato anche ma non solo per le connettività I2S) e che consente di trasportare i segnali in "bilanciato" su un cavo a 4 coppie intrecciate/twistate e con Impedenza caratteristica da 100 Ohm (ovvero proprio quella tipica dei cavi video HDMI)."
Grazie ad @Ultima Legione @ x le due righe ...che la sta usando con soddisfazione come @Bike con il suo cd
Come anche centinaia di persone sul web che la preferiscono all usb ..ma non sempre dipende sempre dal dac ....quindi e' qui per restare e migliorerà certamente ancora grazie a Volumio ed atri produttori





[captainsensible]

@Gustavino vuoi che ti dica il mio pensiero ? Se vuoi te lo dico...



CS

[Gustavino]

@captainsensible il tuo e' sempre gradito

[captainsensible]

@Gustavino che potendo interfacciarmi, preferirei una USB alla I2S, a meno che non si sia già in possesso di un DAC con ingresso I2S.

Perchè non vedo alcun motivo di portare il clock in giro quando con la USB resta tutto nel DAC.

Però è il mio pensiero esclusivamente tecnico, perchè se poi ad qualcuno tanto piace un DAC con ingresso I2S, ed allora vada di I2S.



CS

[maxgazebo]

@captainsensible  Ma si...alla fine è la stessa storia della grande innovazione portata dalle uscite bilanciate nel mondo Home...roba nata nel Pro millenni fa per ovviare al problema dei collegamenti lunghi (oltre i 10-20 metri di cavo, non 1 metro) e della ronza che gira sui palchi con linee di alimentazione diverse...poi entrata nel mondo Home senza un vero e proprio scopo se non quello di avere una novità rispetto al pin RCA, anche se qualitativamente non cambia nulla

Nei DAC l'uscita bilanciata vera permette il doppio, circa, del livello di uscita come conseguenza....ma i 2V dei PIN sono comunque sufficienti

Per il resto tutto dipende dalla implementazione, perchè può capitare che le uscite/ingressi bilanciati degli apparecchi Home sono peggio di quelle RCA



[Franzbossio]

23 minuti fa, Gustavino ha scritto:

dai 10cm siamo arrivati a 30cm ma sembra che nessuno abbia capito che la connessione Hdma che sfrutta non e' solo il cavetto ma le prestazioni impeccabili da me pubblicati usano come trasporto   LVDS " che caratterizza e irrobustisce l'interfaccia digitale I2S con ottima  reiezione ai disturbi elettromagnetici .

Corretto, ma non elimina la criticità del trasporto del clock, quella non puoi eliminarla, anzi, diventa anche controproducente perchè la LVDS ti consente anche lunghezze di 10 metri, ma poi ti ritroveresti un clock molto degradato.

Non ho scritto che siamo arrivati a 30 cm, ti ho sottolineato che nei laboratori di progettazione dei chipset a 30 cm già vedi le prime avvisaglie.

Servono strumenti che fanno la T.I.E e le analisi EDGE.

Se non hai esperienze a riguardo inutile parlarne.

Se poi preferisci dar credito a tutte le immonde inesattezze che girano nel web non sarò io ad impedirtelo.

[Gustavino]

17 minutes ago, captainsensible said:

@Gustavino che potendo interfacciarmi, preferirei una USB alla I2S, a meno che non si sia già in possesso di un DAC con ingresso I2S.

Perchè non vedo alcun motivo di portare il clock in giro quando con la USB resta tutto nel DAC.

Però è il mio pensiero esclusivamente tecnico, perchè se poi ad qualcuno tanto piace un DAC con ingresso I2S, ed allora vada di I2S.

CS

se hai la I2s nativa dalla sorgente dipende dal dac , i fatti ci dicono che molti la preferiscono alla usb avendole entrambe ...



[Gustavino]

Nord Star la guerra dei centrimetri comunque siamo oltre speriamo che si sia capito

[captainsensible]

3 minuti fa, Gustavino ha scritto:

se hai la I2s nativa dalla sorgente dipende dal dac

Permettimi, non capisco cosa tu intenda dire: sorgente e dac a logica dovrebbero avere entrambe interfacce I2S per potersi interfacciare.

Quanto poi dici che molti (chi?) preferiscono la I2S alla USB, e vabbè ce ne faremo una ragione, ma tecnicamente è meglio che un clock interno che non uno che viaggia su un cavetto, se proprio se ne può fare a meno.



CS

[Gustavino]

25 minutes ago, captainsensible said:

Permettimi, non capisco cosa tu intenda dire: sorgente e dac a logica dovrebbero avere entrambe interfacce I2S per potersi interfacciare.

Quanto poi dici che molti (chi?) preferiscono la I2S alla USB, e vabbè ce ne faremo una ragione, ma tecnicamente è meglio che un clock interno che non uno che viaggia su un cavetto, se proprio se ne può fare a meno.

CS

il cd e' i2s al suo interno, lo SHANLING  di @bike sta funzionando in I2s , tutto un microcosmo di schede che supportano linux hanno la I2s nativa  vedi Volumio di @Ultima Legione @ conneso in I2s, Holo Rockna e molti altri

[best_music]

Il 13/09/2025 at 09:08, Gustavino ha scritto:

non avendo vissuto/conosciuto l'evoluzione delle interfacce fin dagli albori del cd

Della serie "il digitale in Italia dal dopoguerra ad oggi"?

:

Tento per dire: le materie STEM (scienza, tecnologia, ingeneria, matematica) tradizionalmente erano insegnate con l'approccio "storico" (seguendone cioè l'evoluzione cronologica nei secoli precedenti) ma in tempi relativamente recenti è invalso l'uso di insegnarle in modo sistemico in base cioè ad un ordinamento logico della materia a prescindere dal fatto meramente storico.

:

Poi ok, poter dire "io c' ero quando hanno inventato il CD" c'ha un suo perché anche se non ci rende più competenti di un ingegnere laureato ieri.

[captainsensible]

@Gustavino e se è contento così, buon per lui



CS





[ascoltoebasta]

1 ora fa, captainsensible ha scritto:

Mi sembra che gli argomenti di "ascolto" siano di gran lunga i predominanti.

Si,ma ogniqualvolta uno si azzarda a dire d'aver provato qualche componente e a riportarne le proprie impressioni si giunge sempre alle solite diatribe,senza mai comprendere che le nostre impressioni e opinioni valgono per noi e nel nostro impianto/ambiente,senza mai comprendere che i bias e le suggestioni esistono in entrambe le direzioni.

[Antoniotrevi]

4 minuti fa, ascoltoebasta ha scritto:

Si,ma ogniqualvolta uno si azzarda a dire d'aver provato qualche componente e a riportarne le proprie impressioni si giunge sempre alle solite diatribe,senza mai comprendere che le nostre impressioni e opinioni valgono per noi e nel nostro impianto/ambiente,senza mai comprendere che i bias e le suggestioni esistono in entrambe le direzioni.

e perche ? ci sono tanti parametri che non sono misurabili in hi-fi, non te ne fare cruccio .

[Gustavino]

18 minutes ago, captainsensible said:

@Gustavino e se è contento così, buon per lui

CS

che poi volendo ricloccata isolata e con psu separato la si può pescare anche dal comune pc ...una volta si usava in diy la @esi Juli ora :
