Earl Geddes : "il dsp ha reso l'elettronica praticamente perfetta", ma lui come effettua le misurazioni?

[captainsensible]

@Mighty Quinn con due i, cavolo, due i! Biiettiva !

[Gustavino]

12 hours ago, Admin said:

@Gustavino basta OT

non mi sembra  OT convulzione=FIR e'  DSP ,nei dac R2R  non ci sono entrambe  mi sembrava importante farlo capire ,ok mi taccio se non gradito

[Mighty Quinn]

@Gustavino

Ma, giusto a scopo esotermico statistico, secondo te...

tra i due forumer tecnocrati par excellence e cioè @Franzbossio e @ilmisuratore, detto tra di noi, chi è il più, diciamo, pasticcione?



[ilmisuratore]

6 minuti fa, Gustavino ha scritto:

non mi sembra  OT convulzione=FIR e'  DSP ,nei dac R2R  non ci sono entrambe  mi sembrava importante farlo capire ,ok mi taccio se non gradito

Non puoi "fare capire" cose di cui non comprendi il significato e che copi dal web istruendo l'intelligenza artificiale in modo errato

O fai buona divulgazione...o meglio non postare nulla... credo...

[Gustavino]

31 minutes ago, ilmisuratore said:

Non puoi "fare capire" cose di cui non comprendi il significato e che copi dal web istruendo l'intelligenza artificiale in modo errato

O fai buona divulgazione...o meglio non postare nulla... credo...

faccio capite che tu lasciavi intendere funzioni dsp che non ci sono
ma siamo OT ,buona giornata

[appecundria]

2 ore fa, Franzbossio ha scritto:

La convoluzione digitale agisce pre-distorcendo il segnale in modo opposto all'errore previsto del banco resistori, annullandolo e garantendo una linearità quasi perfetta.

Domande: l'errore non varia nel tempo? La convoluzione varia seguendo l'errore? Grazie per le risposte.

[ilmisuratore]

25 minuti fa, Gustavino ha scritto:

faccio capite che tu cercavi di spacciali per funzioni dsp che non ci sono
ma siamo OT ,buona giornata

Ripeto per l'ultima volta...confondi i termini con l'operazione

Qualunque funzione il cui scopo è quello di elaborare il segnale è definibile come processo digitale sul segnale "DSP"

Una FPGA può essere istruita perfettamente per operare processamenti "DSP"

Poi andando nello specifico possono operare in modo diverso con dati in parallelo o meno...ma sempre di processo digitale si tratta

[Franzbossio]

1 ora fa, Gustavino ha scritto:

faccio capite che tu lasciavi intendere funzioni dsp che non ci sono
ma siamo OT ,buona giornata

Una FPGA può svolgere perfettamente funzioni di processamento digitale e sarebbero anche superiori ai dsp tradizionali seriali.

Una FPGA può svolgere processamenti molto piu complessi e veloci raggruppati in un unico ciclo di clock.

Se dichiari che i dsp non ci sono vuol dire che, non solo ci sono, ma sono molto piu evoluti.

[Franzbossio]

1 ora fa, appecundria ha scritto:

Domande: l'errore non varia nel tempo? La convoluzione varia seguendo l'errore? Grazie per le risposte.

La domanda è pertinente.

Si, l'errore varia nel tempo per il fatto che la rete ladder formata da componenti passivi è tempo dipendente.

Può presentare un errore variabile con la temperatura di esercizio, allora il progettista esegue una mappatura con una temperatura di esercizio ottimale e programma il processamento digitale adatto per quel tipo di mapping.

Lo scotto da pagare è che a freddo non c'è un sincronismo perfetto perchè la convoluzione non varia nel tempo, è una programmazione stazionaria che però si applica costantemente.

Il convertitore raggiungerà le massime prestazioni nel momento in cui l'istruzione scritta nella FPGA si livella con l'errore rilevato nel mapping.

Alla fine si opera in digitale per correggere un errore piuttosto noto, anche se variabile nel tempo durante la fase di raggiungimento della stabilità termica.

[scroodge]

2 minuti fa, Franzbossio ha scritto:

Il convertitore raggiungerà le massime prestazioni nel momento in cui l'istruzione scritta nella FPGA si livella con l'errore rilevato nel mapping.

Molto, molto interessante!

Grazie, una volta di più!

[captainsensible]

@scroodge diciamo che tutto ciò è fondamentale per rendere complesso un processo semplice e consolidato.

Insomma andare dalla terra alla luna passando per Marte...ma quanto è bello Marte .



CS

[ilmisuratore]

18 ore fa, captainsensible ha scritto:

@scroodge diciamo che tutto ciò è fondamentale per rendere complesso un processo semplice e consolidato.

Insomma andare dalla terra alla luna passando per Marte...ma quanto è bello Marte .



CS

...del tipo un bel chip delta sigma ESS o AKM e un paio di ottimi operazionali e voilà ecco servito il viaggio dalla terra alla luna ?  (così da evitare lo scalo su marte)

[captainsensible]

@ilmisuratore eh be', nel mondo "di sopra" piu' o meno così si fa...ma questo è un altro mondo...



CS

[ilmisuratore]

1 ora fa, captainsensible ha scritto:

@ilmisuratore eh be', nel mondo "di sopra" piu' o meno così si fa...ma questo è un altro mondo...



CS

Con me sfondi una porta aperta... anche perché ho provato la via diretta "terra-luna" e la via con scalo passando su marte ritenendolo uno spreco di "carburante"

[Gustavino]

come siete bravi a giocare con le parole , generalizzando termini come convoluzione ,dsp o FPGA solo perche vi fa' comodo !

DSP  nel Nostro mondo  audio digitale significa manipolazione pesante > convoluzione FIR (IIF e IFFT),  FIR Lunghe con 2048>65536 tap ad alta latenza ,pretestuoso paragonarle   all  OS+filtro FIR molto corto 32>256 tap al massimo e con latenza quasi Zero,  per attenuare le immagini spettrali aliasing nel Dac che si occupa solo di trasformare i campioni discreti in un segnale analogico dei Delta Sigma e che non ha il 95% dei  R2R !

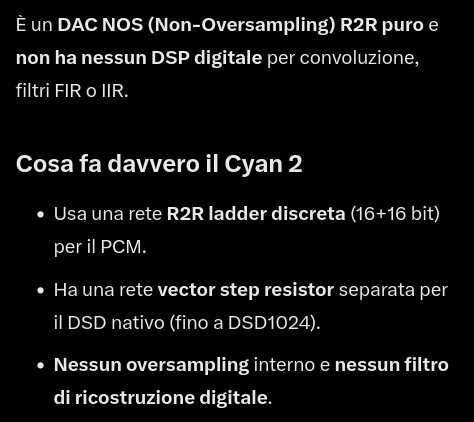

@Dufay non e' un caso che si preferiscano poche convoluzioni FIR cioè filtri con poco pre-ringing  o addirittura ZERO con il R2R Nos tipo Cyan2/spring3  dove FPGA chip programmabile fa' solo DEM e non convoluzioni , ovvio che non sia un
 pallottoliere ,daie fate i seri Il Dynamic Element Matching. è un algoritmo proprietario di controllo intelligente eseguito da un processore programmabile FPGA che prende il valore  come arriva dalla sorgente e lo "mappa" sulle resistenze fisiche!
 È un'operazione di instradamento logico e, non di filtraggio matematico basato su tap come la convoluzione (moltiplicazioni e somme) che modifica i valori dei campioni audio (ad esempio per cambiare la risposta in frequenza) Il DEM è una logica di instradamento (routing). Non cambia il valore del campione, ma sceglie quali componenti hardware usare  per spostare l'errore (delle  resistenze)  oltre i 100kHz ,il TDA1541 lo avevano fisso  il DEM
