Ripariamo anche un Sae 2100L

[TheoTks]

(questa riparazione ha all'incirca 8 anni)

Il 2100 L è il pre per eccellenza della serie 00, come detto ancora, non è esattamente un top e forse risente dell'età del progetto, ma è comunque funzionante e molto versatile, niente da spartire con i piccoli SAE 2900 e 3000-

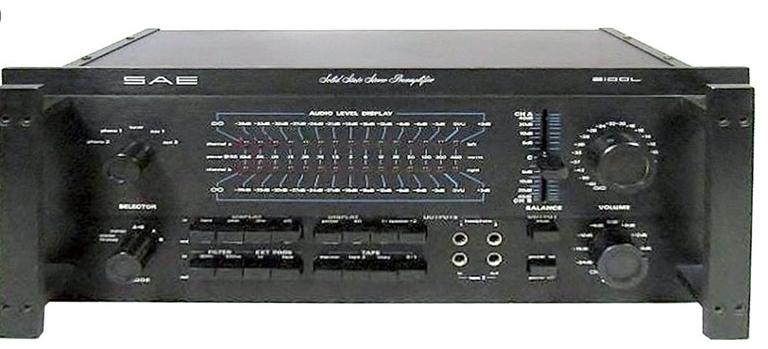

(questa è presa dal web)

-



L'esemplare in esame si presenta apparentemente ben funzionante, ma un canale, rispetto all'altro, rimane indietro nei livelli di 2, e qualche volta 3 leds, insomma sembra che un canale abbia meno segnale.

-

Per prima cosa provo ad applicare un segnale mono ad entrambi i canali di un ingresso linea e a controllare le uscite

-

-

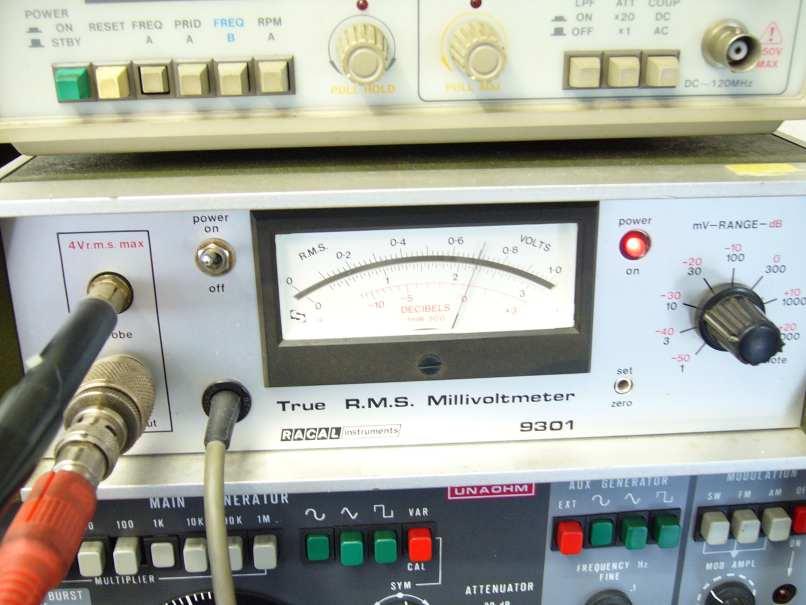

Questa è quella di un canale..

-

-

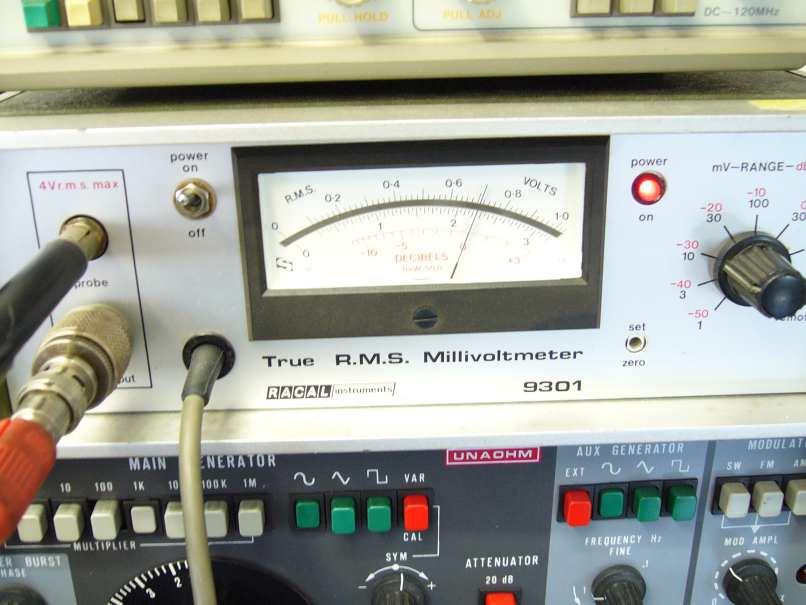

Questa è quella del canale controlaterale..

i 2 canali sono eguali, e questo mi toglie l'illusione che il guasto sia nello stadio linea (che è facilmente raggiungibile), il guasto si trova invece nel rivelatore per il VU a led, che si trova in una posizione per la quale occorre disassemblare tutto e, quel che è peggio, si dovrà trovare il guasto ad apparecchio spento (ossia solo con l'ohmmetro), comunque..non c'è altro da fare che smontare tutto.

-

-

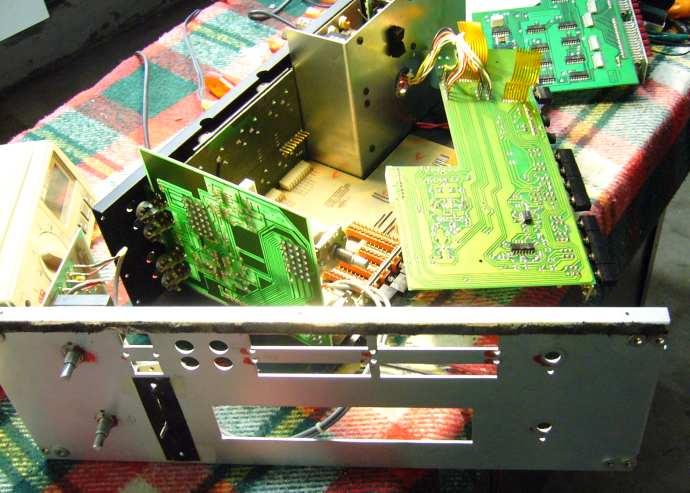

Così si presenta con le schede trattenute solo per i fili

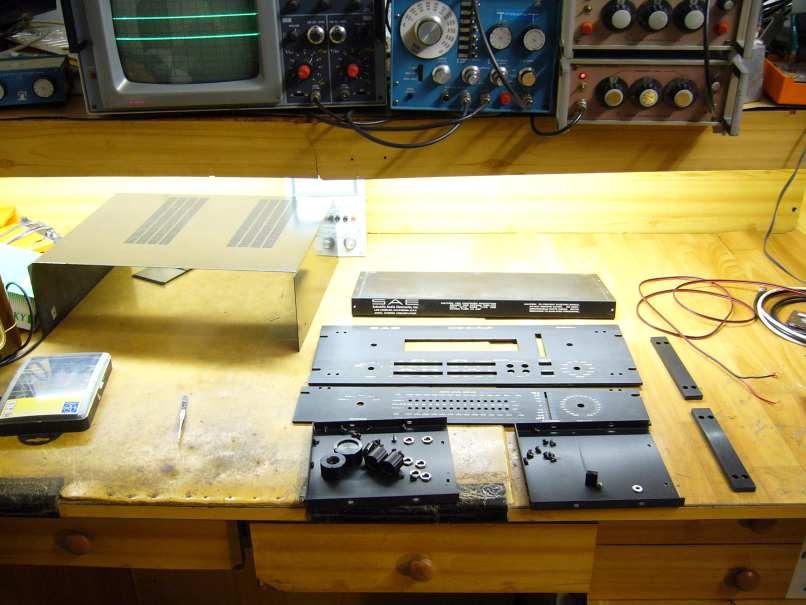

Questi sotto sono i componenti che si son dovuti togliere(il coperchio a U non c'entra, è di un'altro apparecchio)

-

-

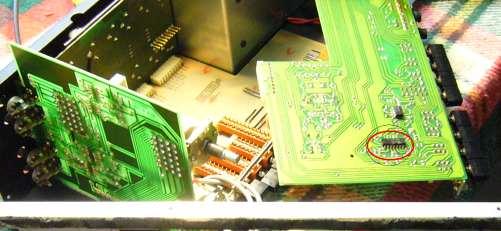

Dopo alcune ricerche infruttuose ecco che attorno all' "opamp quad" che è montato al lato tracce (quello contrassegnato) si fa viva una resistenza avariata

-

-

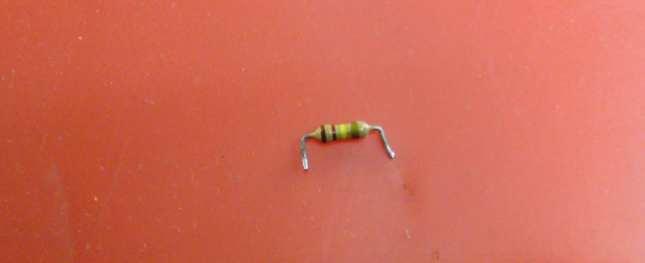

Questa

La cambio e cambio anche quella corrispondente dell'altro canale..

-

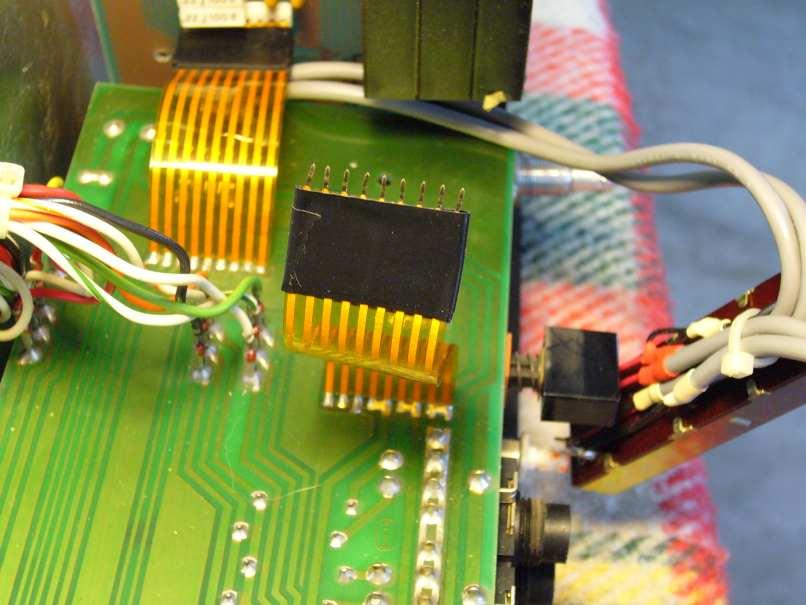

Ricomincio il montaggio; una difficoltà sta nell'innestare alle schede le piattine corte e flaccide; le si puo irrobustire con un po' di nastro che non ha altra funzione che rendere la piattina piu rigida

-

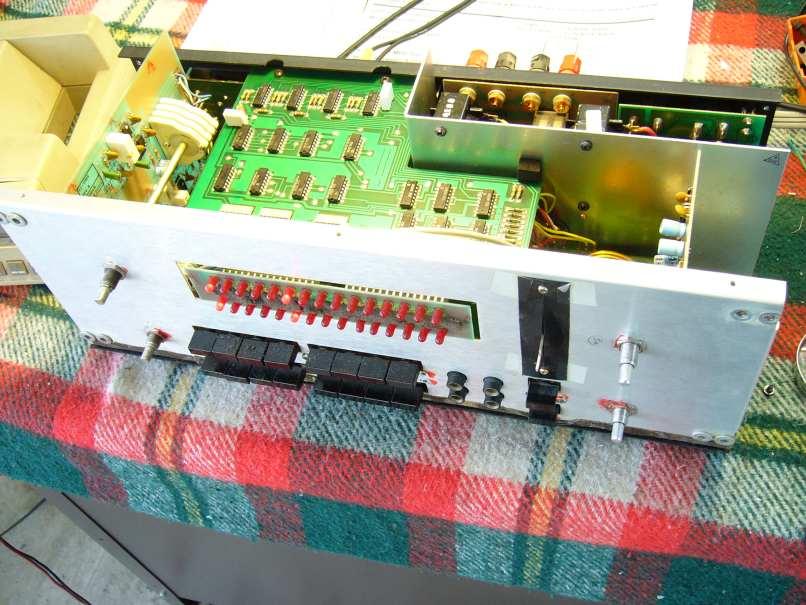

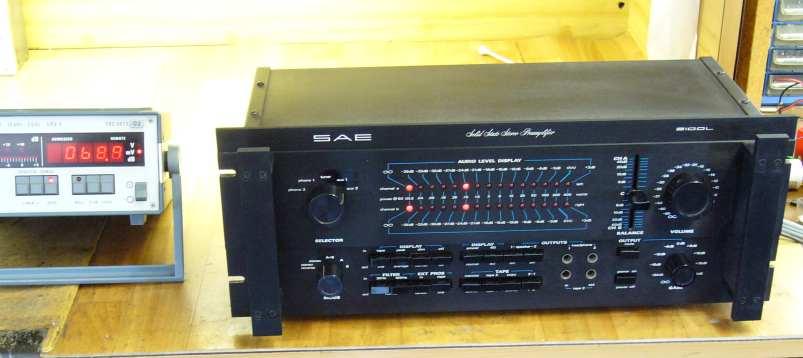

A questo punto del montaggio lo si può finalmente provare...

-



E qui, finalmente, il lavoro è finito...

-

[Libra]

Grande Theo.



Libra

[78 giri]

@TheoTks ciao, io ne avrei uno da controllare. Te la sentiresti di fare un bis?

[TheoTks]

@78 giri si puo anche fare, ma aspettiamo che passi il grosso della pandemia ; intanto guarda se è l'export model a 240v, o se è proveniente dagli states a 110v e modificato (basta che riporti le indicazioni delle etichette posteriori)



[78 giri]

@TheoTks certo bisogna aspettare. Intanto grazie per la disponibilità. Il modello è a 240. Appena posso posto un paio di foto.

Buona giornata

[TheoTks]

1 ora fa, 78 giri ha scritto:

Il modello è a 240.

mai sentito, pensavo fosse un pre SAE2100L uguale a quello di cui ho parlato.



[78 giri]

@TheoTks scusa, 240 volts...

[TheoTks]

Ah...ok, perchè esiste un prodotto che si chiama A240 (non è della SAE); da qui la confusione.

Mi scuso per il "mishmash"
