Srpp ......... chi lo ha provato ?

[mariovalvola]

Il 8/9/2021 at 08:52, domenico80 ha scritto:

ECC .........

6SN

A me va bene tutto. Sono tollerante.

Pero la saccente negligenza la trovo insopportabile.

Smettiamola con le sciarade da settimana enigmistica. Si fa fatica a capire di che cosa si stia parlando.

Va bene lo spirito collaborativo, la disponibilità. Qui, però, si esagera.

Mi scuso ma la discussione mi sembra da cabaret.

Svarioni, imprecisioni, reticenze, incapacità, ma sentenze gia scritte nella pietra. Che serve discuterne?



[walge]

In effetti Mariovalvola ha molta ragione!



A che pro?



Walter



@joe845

direi di no





Walter

[domenico80]

5 ore fa, joe845 ha scritto:

avete provato, tramite generatore di segnali e oscilloscopio, se almeno le forme d'onda che escono da questo circuito sono corrette? ovvio che sul suono ciò dica poco, ma almeno eliminiamo qualche errore grossolano, sempre che ci sia...

simulatore e banco di prova .

al banco di prova tutto ok con prestazioni di assoluto rispetto , quelle che mi ricordo x rumore e banda

[domenico80]

2 ore fa, walge ha scritto:

poi per il se escono di anodo con una impedenza molto alta

x forza , con quello schema ........ 50 Kohm

2 ore fa, walge ha scritto:

Mi chiedo se si ha chiaro cosa si sta facendo

beh , l'ing sa sempre quello che dice e fa ed i risultati gli danno ragione , se non segui il discorso appena differente dal solito conosciuto non so proprio cosa postare

Avevi addirittura accennato alle impedenze dei diodi led differenti in base al costruttore come se le valvole non avessero tolleranze

avevi scritto che i led sono buoni solo x illuminare .. anche Aloia li usa .... illumina anche lui ?

io , fossi in te , andrei più tranquillo con certe affermazioni tranchanti

Conosci la pubblicazione , non solite chiacchiere come le nostre , attinente il rumore dei diodi ?

pare di no , a leggerti , eppure , pur ignorando ,  sentenzi e sfotti.

un buon pomeriggio anche a te , dai



[domenico80]

1 ora fa, mariovalvola ha scritto:

A me va bene tutto. Sono tollerante.

Pero la saccente negligenza la trovo insopportabile.

Smettiamola con le sciarade da settimana enigmistica. Si fa fatica a capire di che cosa si stia parlando.

Va bene lo spirito collaborativo, la disponibilità. Qui, però, si esagera.

Mi scuso ma la discussione mi sembra da cabaret.

Svarioni, imprecisioni, reticenze, incapacità, ma sentenze gia scritte nella pietra. Che serve discuterne?

allora ,

- la mia non è saccente negligenza , io parlo di suono e non di tecnica , almeno per le valvole di cui capisco zero

- se leggi , nessuna sciarada , non riesco a postare gli schemi che sono stati mandati a chi ne ha fatta richhiesta e con l'ovvio ok a pubblicarli , niente di segerto anche se siamo nel settore del top secret a prescindere

- reticenze ?

quali ?

Vero , che serve discuterne , meglio chiudere e rimanere con le solite schedine e schemetti.

Nessuno parla di come possa suonare , ma ok

Capisco l'ing che non vuole intervenire

[domenico80]

@joe845

ti prego , chiudi pure

ho commesso un errore a cercare di condividere una esperienza da me e da altri ritenuta interessante pur fornendo schemi e foto e dettagli per poi incassare del ... saccente ........... reticente

bah

Grazie e TI chiedo scusa .

[walge]

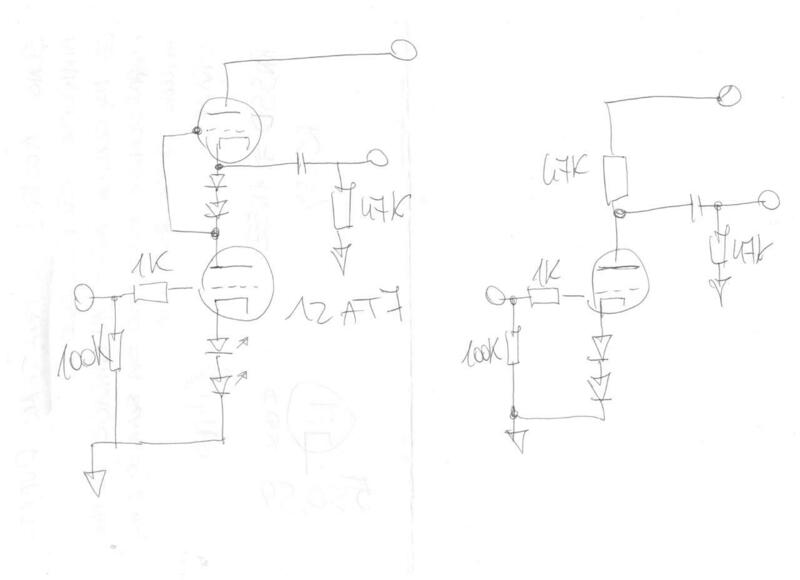

Allora metto gli schemi



Ditemi voi se si riesce a argomentare con queste poche informazioni che hai fornito su ripetute richieste in modo superficiale e confuso.

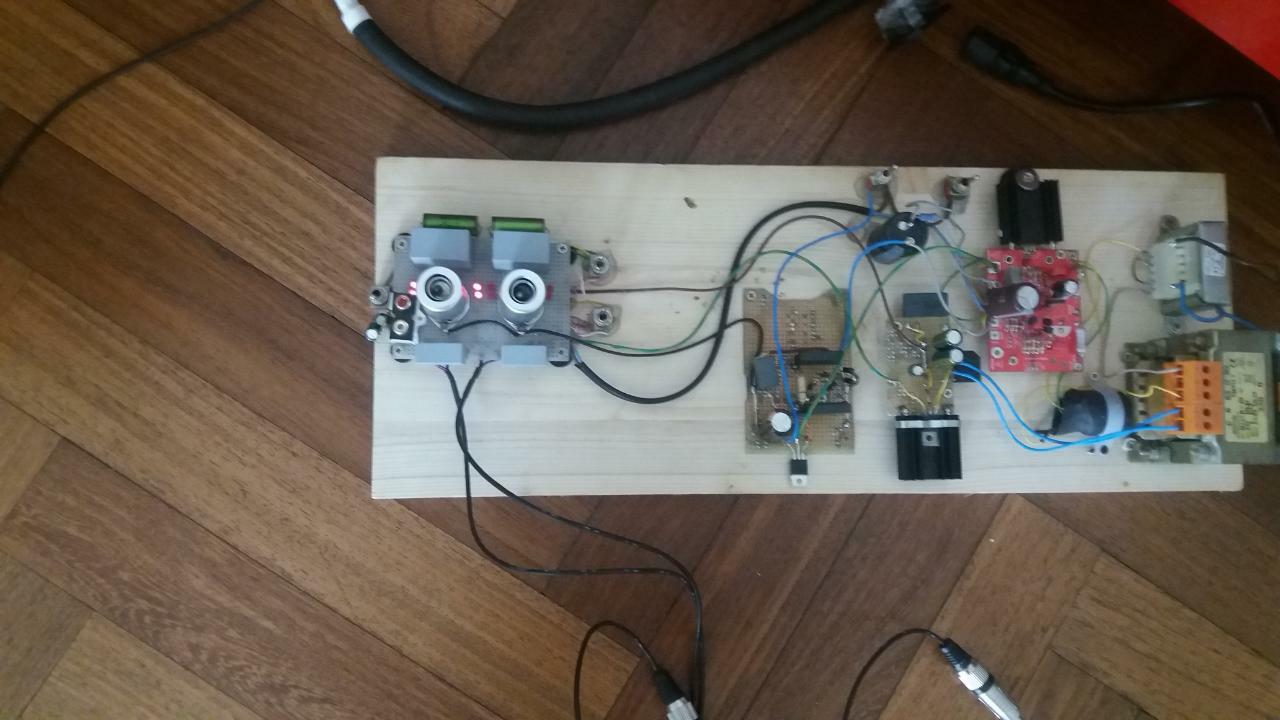

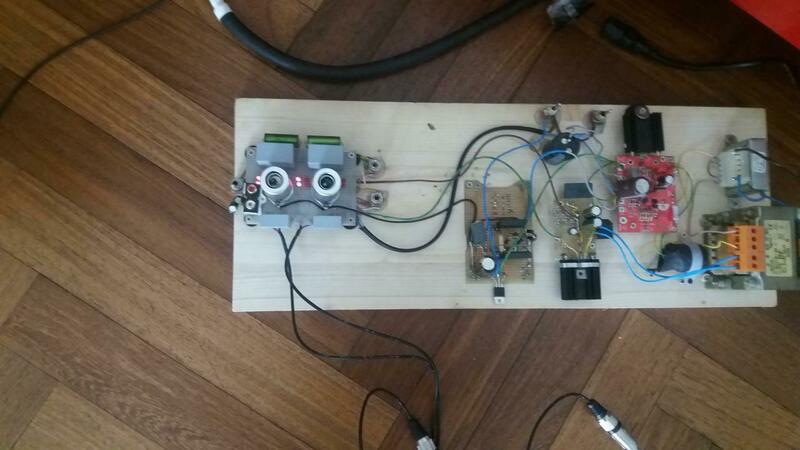

Poi la foto della base per i test dove non si capisce bene cosa debba fare.

Infine gli ho suggerito cosa controllare e cosa si può fare.

Come mettere la ecc82 senza cambiare niente, probabilmente la situazione migliorerebbe avendo poi, lo stadio,  meno guadagno







23 minuti fa, domenico80 ha scritto:

x forza , con quello schema ........ 50 Kohm

Ma hai idea ( o ti è stato detto) cosa andresti incontro con una impedenza di uscita alta? Come hai disegnato nello schema s.e.





Se non sai di cosa stai parlando fa parlare il tuo ing. che sa tutto, o no?







Walter





[Antonino]

Sui led ci sono pareri discordanti, chi li sa' usare potrebbe spiegarci qualcosa in più ?

Grazie

L'alimentazione dei filamenti deve essere sdoppiata ,una alimenta i triodi bassi e un'altra i triodi alti.

Obbligatorio

I filamenti alti non vanno riferiti a massa ma a circa  metà tensione  anodica correggetemi se sbaglio



[walge]

Nella letteratura per un corretto funzionamento della polarizzazione a led è necessario rispettare la corrente che permette di avere una bassa resistenza dello stesso.

Se si usa una corrente troppo bassa la resistenza interna tende ad aumentare.

Esistono delle tabelle in rete dove per ogni colore dei led è riportata la corrente ottimale.

A ciò si aggiunge le specifiche del costruttore che possono variare un pò a parità di colore.

Poi a corredo ci sono altri aspetti, vedasi il rumore, su cui i pareri sono discordanti.

Di fatto una selezione, diciamo così, non è poi così complicata; un piccolo alimentatore, una resistenza nota e si controllano le specifiche.

Per i filamenti è necessario sempre conoscere le specifiche della valvola che si usa e leggere la massima Vkf , come è listata.

Una soluzione ottimale è quella di usare sempre un solo alimentatore dei filamenti ma riferirlo ad una tensione , per esempio nel caso in esame, di 60 volt tramite un partitore resistivo+ cap.

In questo modo si rientra sia per la sezione inferiore che la superiore nella specifiche che per la 81 sono di 90 volt.

Il catodo inferiore sarà riferito a 60 volt e quello superiore a circa la stessa tensione dato che la vdc è di 250 volt e quindi esso si troverebbe ad un potenziale di circa 125 volt, in teoria.

Evidentemente se si usasserro tensioni più elevate è necessario verificare bene.

Io ho consigliato di sostituire la 81 con la 82; in questo caso la tensione massima ammessa catodo-filamento è di 180 Volt quindi non è necessario nessun riferimento.

La Rp è più bassa quindi la corrente anodica aumenta ed ipotizzo un migliore comportamento; il punto di lavoro sarebbe anche migliore.

Ma io userei sempre la resistenza.





Walter

[viale249]



@domenico80

Mi ero offerto di pubblicare gli schemi ma ho aperto la posta solo ora, ieri sera non avevi inviato nulla, ed ho visto che  Walge ha già postato tutto... Ti pregherei di non voler chiudere la discussione, per me lo scambio di idee ed opinioni ha molto valore: ovviamente queste vanno ben spiegate ed argomentate, altrimenti sono solo affermazioni prive di costrutto. Leggo sempre i tuoi interventi, ricordo che riporti le esperienze di un gruppo di appassionati sperimentatori: pubblicare quello che si realizza, commentandolo chiaramente, porta sicuramente a maggiore cultura diy e sarebbe un peccato rinunciarci.



[Antonino]

@Domenico

Potrebbe essere infatti una discussione interessante per il diy

In effetti se ho capito bene Domenico insieme al suo gruppo di amici ,grandi appassionati di audio,hanno fatto un prova con pre valvolare srpp su una loro creazione che gia aveva un pre a stato solido piuttosto sofisticato e ottimizzato per quell'amplificatore.

Ma sono rimasti delusi per le prestazioni

Colpa di una realizzazione sbagliata, o poco ottimizzata ?

Valvole difettose?

la ecc81 non è molto usata negli stadi pre linea...

Io partirei (con valvole nuove o comprate  da un venditore serio conosciuto) con le 6922 o ecc82

Con i consigli degli esperti che sono gia ' intervenuti

Poi la differenza la fa' molto l'alimentazione alla fine,induttiva,condensatori in prolipropilene,shunt,ecc

Per mia esperienza un pre srpp dovrebbe cavarsela bene se ben realizzato,difficile pensare che ne esca così male come hai descritto

Certo nei confronti dipende sempre con che si fanno...

Io ti riporto le mie esperienze



[walge]

Purtroppo il thread sembra morto giovane!

Ora capisco tutte le fisime che ognuno di noi ha ma assegnare le colpe agli altri mi sembra eccessivo.

A fronte di informazioni scarse e marginali si è cercato di dare una mano. Ma niente.

Se l'ing. sa tutto, poteva intervenire e chiarire.

O forse sono segreti inacessibili?



Pazienza.



Per quanto mi riguarda sono disponibile sempre a dare una mano, come altri in questo forum.



Walter

[joe845]

Walter, purtroppo ogni tanto capita....

G

[Ashareth]

@joe845

Ho aperto il thread ora e letto dall'inizio fino alla fine prematura (e nel complesso ben meritata): poche idee e ben confuse, oserei dire 🙂

[Antonino]

Sarei interessato al parere della polarizzazione a led sul srpp di chi  l'ha provata

Io ho fatto qualche prova veloce tempo fa' ma non mi ha convinto sul suono

Ma non avevo trovato i led adatti infatti non mi trovavo con una corrente simile alla resistenze

Poi ho lasciato perdere per mancanza di tempo per l'ottimizzazione



[walge]

In rete ci sono alcuni grafici dove si rappesentano le curve dei vari colori dei led e le loro caratteristiche sopratutto le correnti per cui la Z interna rimane costante.Ovviamente ognuno di loro deve avere una determinata tensione di caduta ai capi



Walter

[Antonino]

@walge Grazie

A livello sonico che ne pensi della polarizzazione a led?

Mi è sembrato dalle tue risposte che non ti piace
