B&W DM14: cosa aspettarsi?

[cri]

Il 16/11/2021 at 15:52, gioangler ha scritto:

Io ho solo baipassato il guardain

è complicato?

[cri]

per caso hai lo schema? ho trovato quello delle dm1400 ma non le 14

[oscilloscopio]

@cri  Dovrebbe essere questo..

[cri]

@oscilloscopio grazissime!

[oscilloscopio]

@cri  Figurati...per quelle casse questo ed altro...

[cri]

@oscilloscopio 😅👍

[cri]

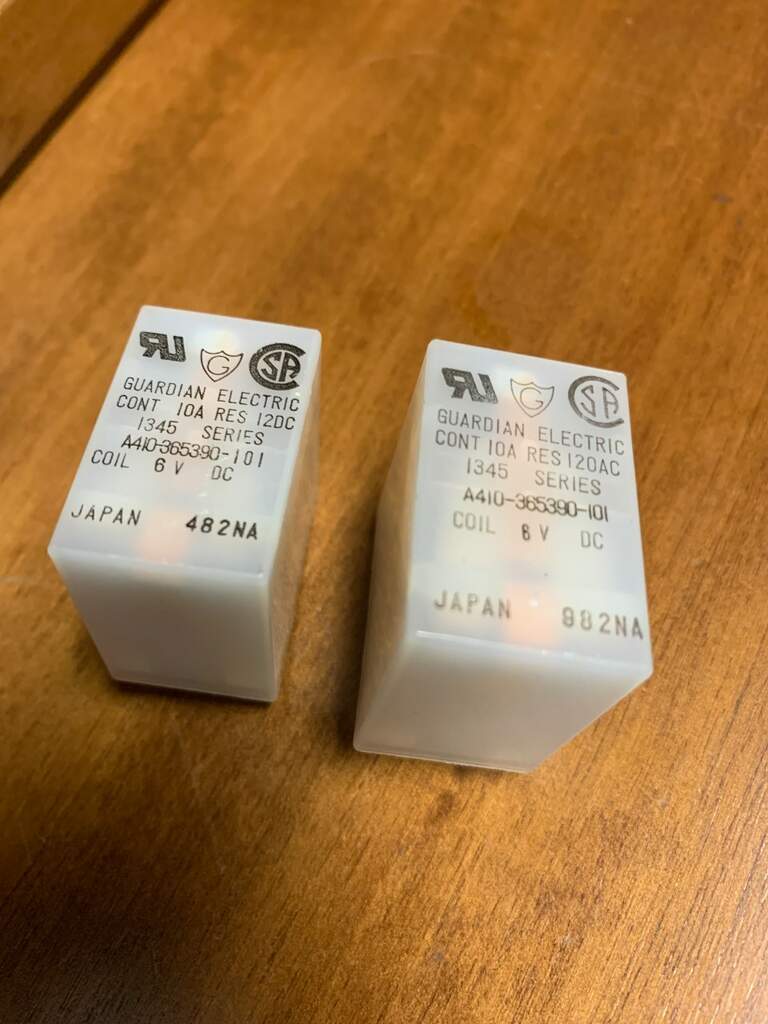

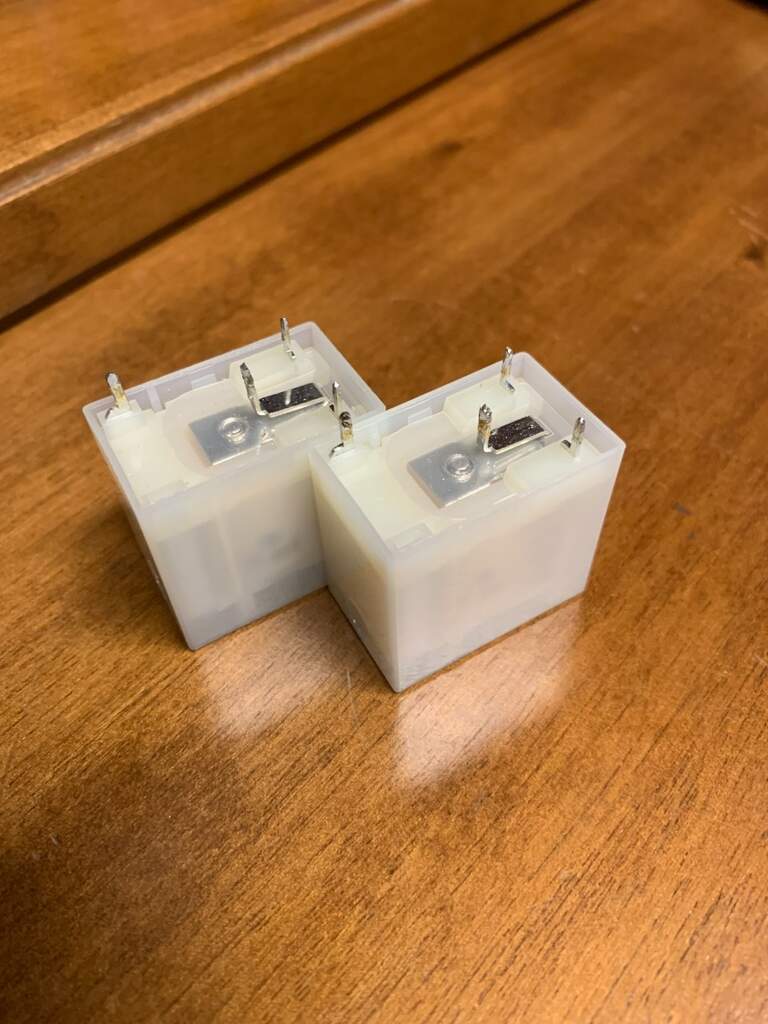

con calma devo capire come disattivare la protezione....mi sembra collegata in più punti...o non capisco. il relè 'è la protezione'? e la circuitazione con i transistor è per l'accensione del led?

[oscilloscopio]

@cri @cri Se vista l'ora non ho visto male il circuito dovrebbe essere sufficiente collegare il filo dal morsetto positivo a monte del relè per bypassare la protezione.

[cri]

@oscilloscopio mi sa che hai ragione. . Il circuito dedicato al led di segnalazione sarebbe bello funzionasse. . . Dò per scontato non funzioni. . . Se così guarderò come scollegarlo. Però tutto dove essere reversibile. . .  .Va beh una cosa alla volta va😉. . Appena ho tempo (andrà per le lunghe) guardo e posto

grazie ancora Tito

[oscilloscopio]

Adesso, cri ha scritto:

Dò per scontato non funzioni

E sì...se porti l'alimentazione a monte del relè escludi anche il LED di segnalazione...🤗

[cri]

@oscilloscopio è vero.! I diodi che ci sono prima del tweet e dei woofer servono al disaccoppiamento tra gli altoparlanti fornendo alimentazione al circuito? Magari meglio scollego, non dovrebbero influire sui tagli del filtro. . .

Ti lascio dormire. . . .Sorry!😴

[viale249]

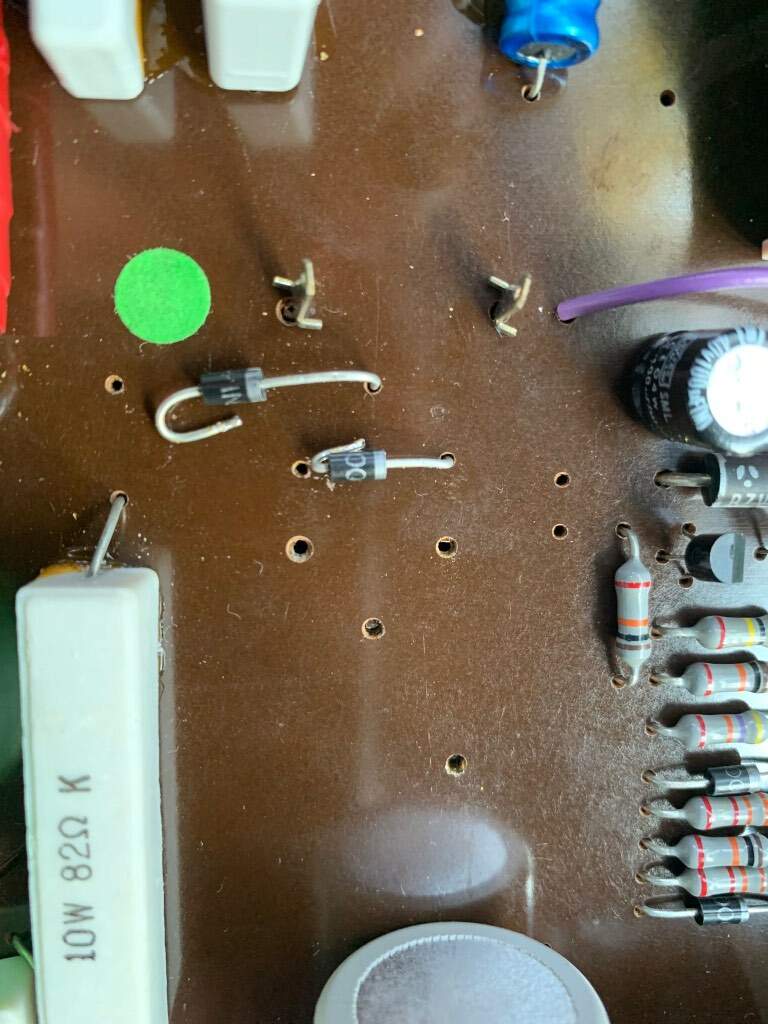

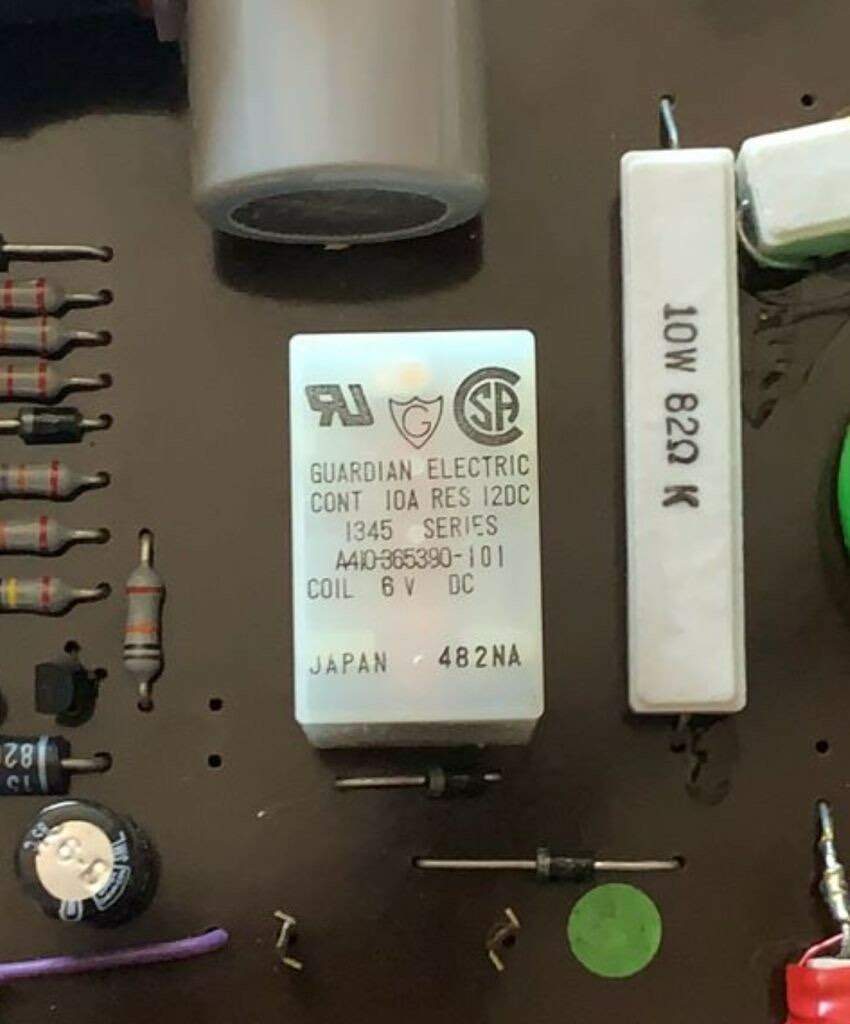

@cri il circuito di protezione si alimenta con il segnale musicale: se vuoi escluderne l'intervento basta che cortocircuiti con uno spezzone di filo il contatto del relè, può bastare anche un reoforo di una resistenza. Avrai anche un possibile miglioramento il quanto elimini la resistenza di contatto del relè stesso. Il circuito composto dal partitore resistivo in parallelo agli altoparlanti e relativo diodo è il segnale di trigger dell'intervento della protezione: non modifica in nessun modo il taglio del crossover e lo puoi lasciare montato. Più modifica reversibile di così... 😜

Buon lavoro.

[cri]

7 ore fa, viale249 ha scritto:

circuito composto dal partitore resistivo in parallelo agli altoparlanti e relativo diodo è il segnale di trigger

ecco che hai descritto tecnicamente in maniera corretta....quello che ho tentato di dire😅!



avevo paura che si modificasse qualcosa ma scollegandolo....ma a questo punto lascio così.

Grazie mille



[gioangler]

[gioangler]

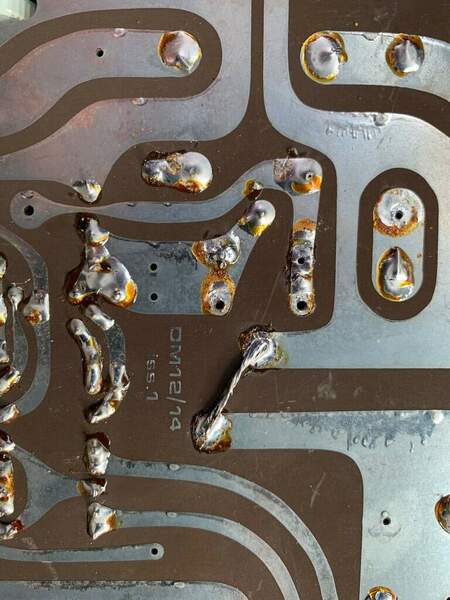

Modifica reversibile.

basta 1 ponticello come vedi
