Mondo Lenco vintage

[plinth art]

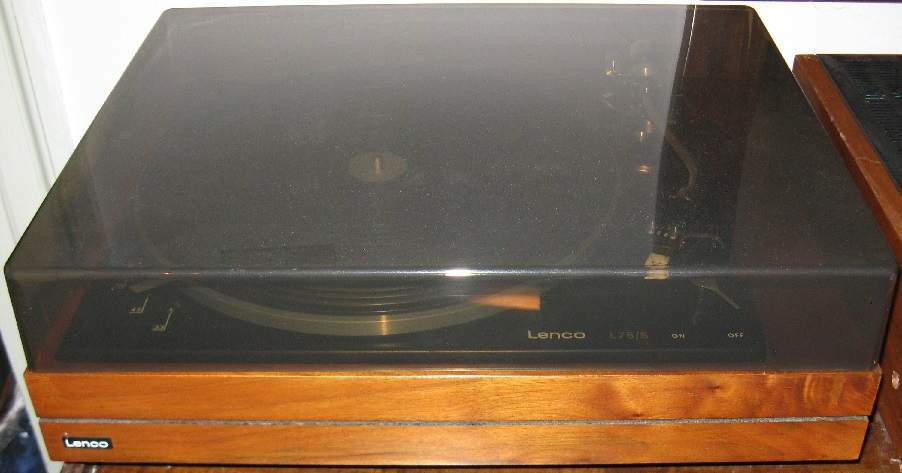

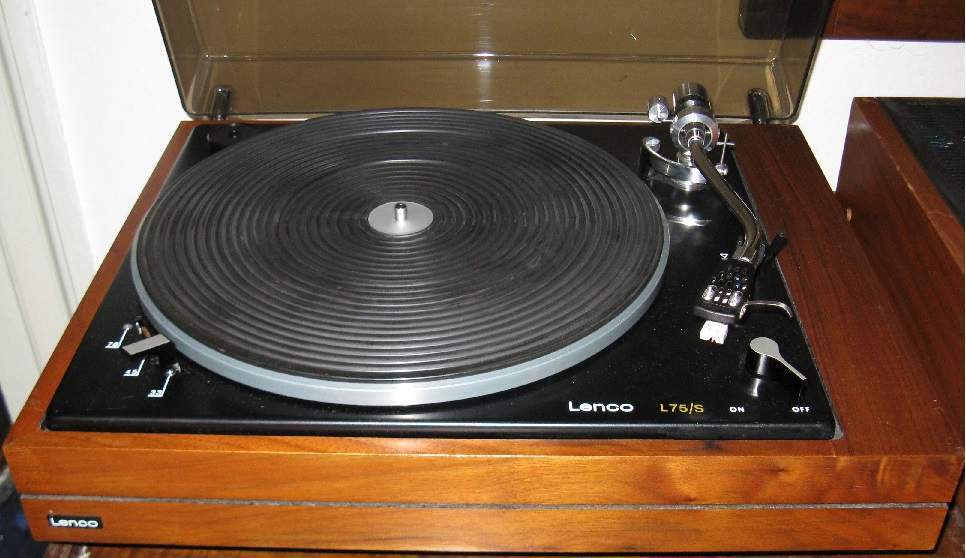

Preso nuovo lenco, questa volta esteticamente sarà molto vicino all’originale.. peccato che la base non è della S perchè ci monterò l’ortofon as212 utilizzando tutti i comandi originali lenco

[nixie]

@plinth art Una idea così per distaccare la ruota folle cosa te ne sembra



[plinth art]

@nixie mi sembra un buon progetto… l’unico dilemma è se lo fai in metallo forse… dico forse, potresti avere delle vibrazioni che rientrano?

[nixie]

@plinth art Cioè secondo te quali,spostando il pallino giallo verso destra,mi sposta l,asta piatta verso sinistra  e libera la ruota folle,cioè tipo l originale,intendo metterci anche un microswitch per  la partenza e l arresto,devo studiare la slitta per far muovere il pallino giallo e l asta collegata,la simulazione sul disegno sembra O.K

[plinth art]

Che materiali useresti per i leveraggi? Per la slitta del pallino giallo non puoi fare in modo di utilizzare la leva originale?

[plinth art]

Prendi anche in considerazione di rimontare l’asta fatta ad uncino che sta vicino alla puleggia, altrimenti la sposti dal perno del motore ma rimane a contatto col piatto

[nixie]

48 minuti fa, plinth art ha scritto:

utilizzare la leva originale?

Rimane più complicato che spostarla in orizzontale,,già fatto simulazioni al Cad,(poi gli faccio una levetta ad hoc)

per il materiale ho della lamiera in Ergal di 2mm di spessore.



50 minuti fa, plinth art ha scritto:

l’asta fatta ad uncino

Si,si,quella era già considerata

[plinth art]

Ma le leve le fai passare sotto o sopra la ptp?

[umbert66]

@plinth art Altro Lenco da revisionare o 'moddare' di brutto ?????

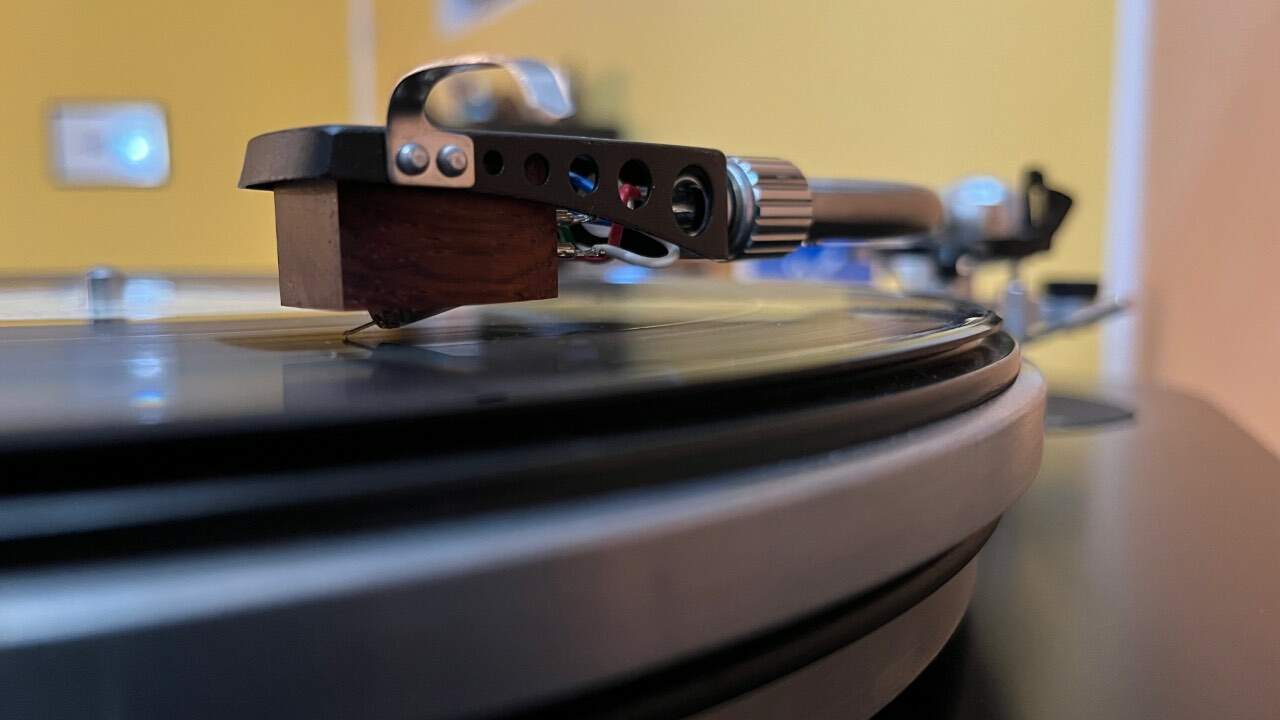

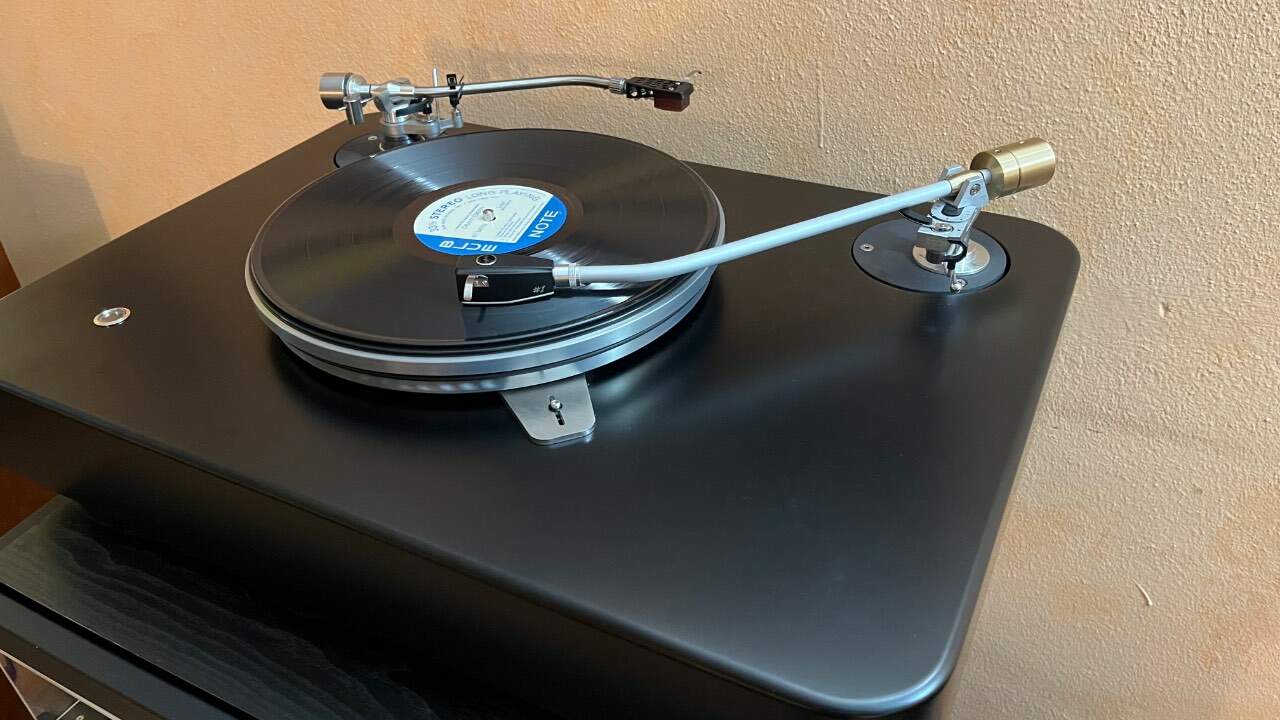

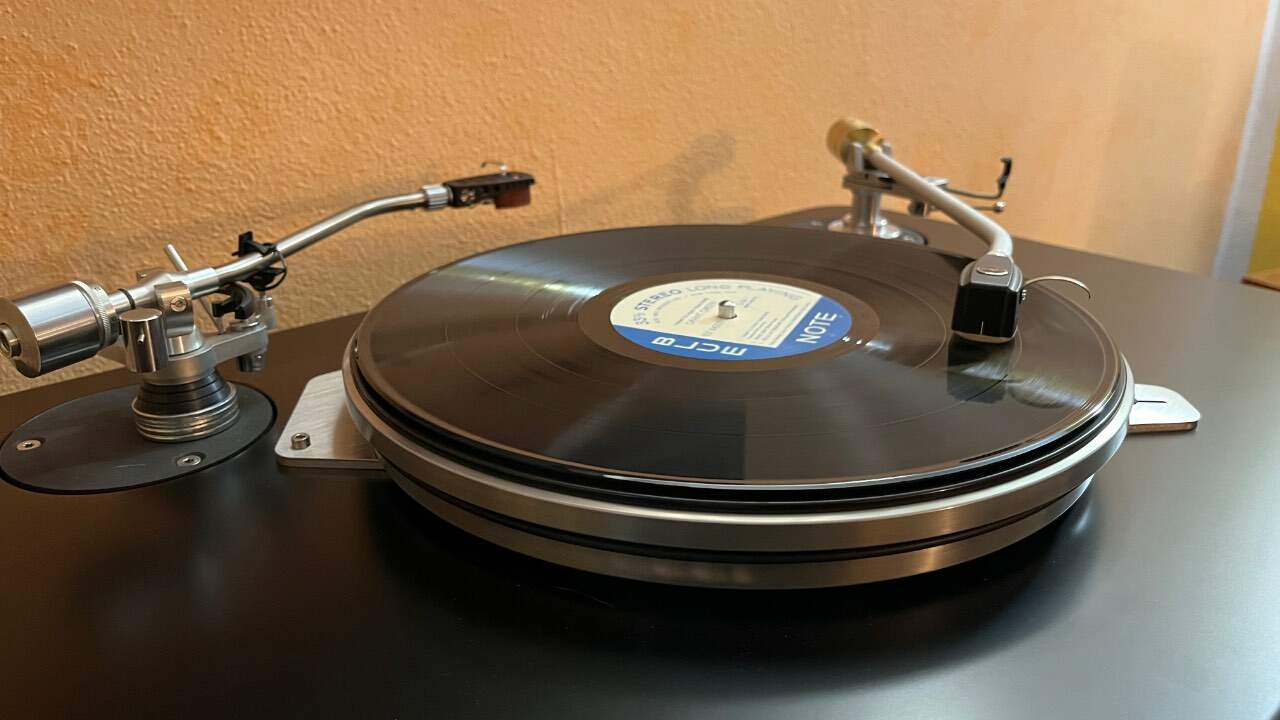

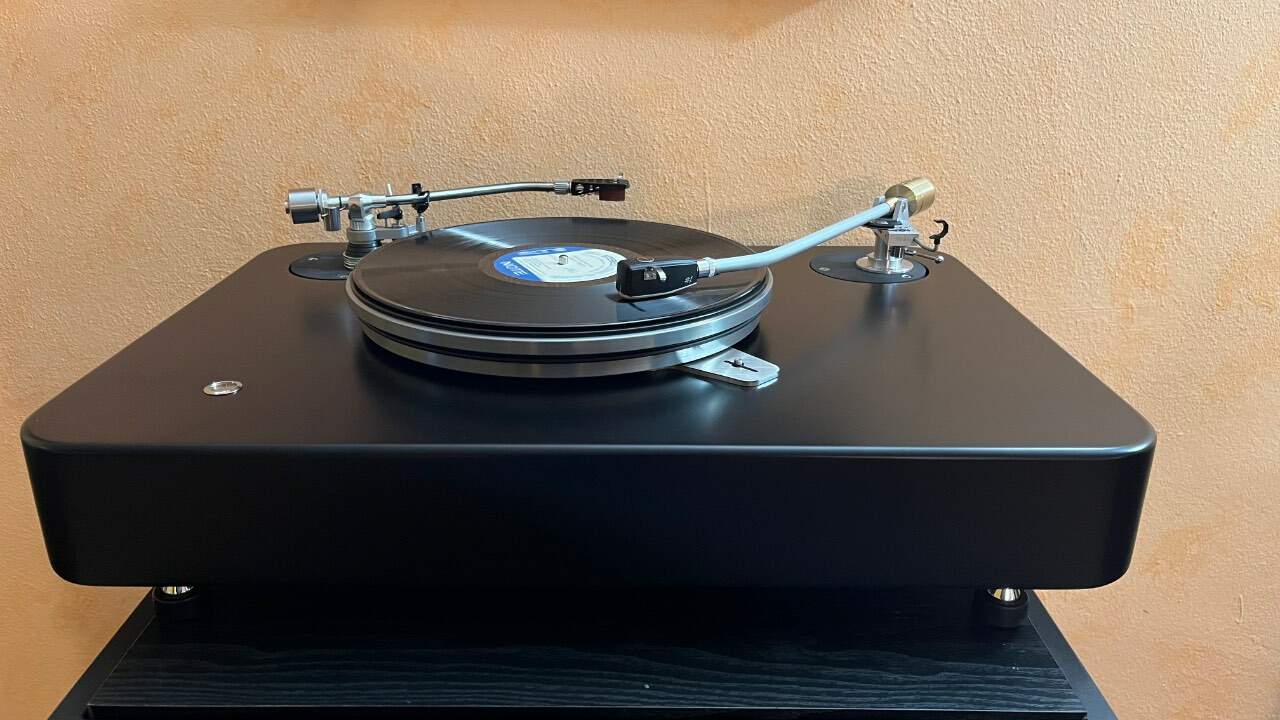

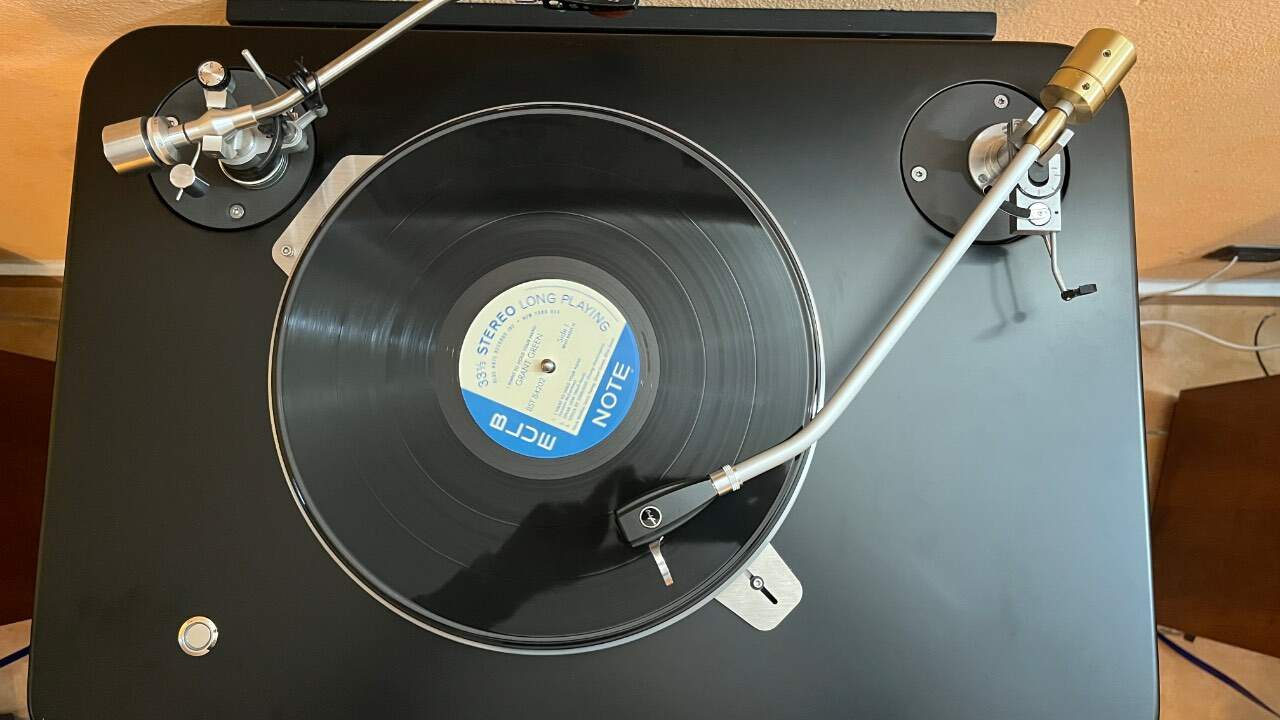

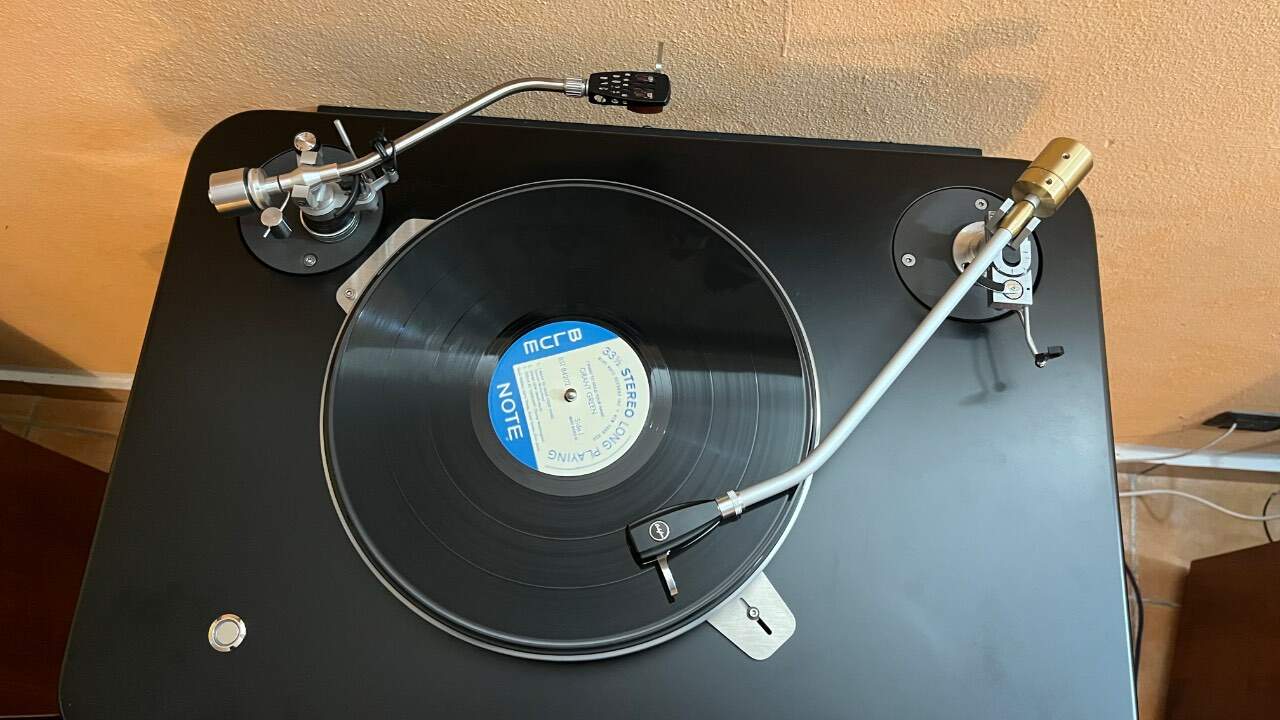

Sei troppo bravo...... che ne pensi di uno di questi sotto?
Foto prese su Lenco Heaven.........




[plinth art]

@umbert66  che sono molto belli.. che gli vuoi dire? 🤣 mi diverte modificare i lenco, lascia spazio alla fantasia con ritorni sempre interessanti… vorrei fare la base stile ptp ma con delle modifiche per avere la puleggia che si stacchi dal motore… peccato che non sono come @nixie che è bravissimo col l’autocad mentre invece io vado di riga e squadra 😩

[nixie]

@plinth art La leva piatta sopra come in originale dato che i PTP li metto filo plinto,gli altri leveraggi sotto in modo da vedere solo l la levetta che muove  l asticella orizzontale,ho dovuto appunto studiare dove fare gli scassi sul plinto e su questo Autocad aiuta molto,puoi vedere al centesimo come si muove il leveraggio.Una cosa ti chiedo, cosa mi consigli per lo spessore del plinto, 4 multistrato da 18mm che fanno 72mm o 5 che fanno 90mm,non lo vorrei fare tanto alto,quello che ho ora è 95mm ma mi sembra troppo alto,grazie.Per Autocad sono un autodidatta,con molta testardaggine.

[plinth art]

@nixie ti consiglio 90 mm, soprattutto se vuoi incastonare la ptp nel plinto… meno spesso rischi di vedere sotto il motore o lo spindle… che braccio monteresti?

[plinth art]

Spesso uso betulla da 15mm, con la fresa manuale si lavora meglio… la betulla è veramente tosta

[nixie]

8 ore fa, plinth art ha scritto:

che braccio monteresti?

Intanto grazie per il consiglio,il braccio è quello montato sul vecchio plinto,un Ortofon TA110



8 ore fa, plinth art ha scritto:

Spesso uso betulla da 15mm

Si lo sò che è tosta,ricordo della vecchia lavorazione,vuole anche delle frese buone per lavorarla,uso le CMT orange tools,quelle cinesi costano poco ma valgono poco.

[plinth art]

@nixie Ha perfettamente ragione, L'unico problema dell'autodistruzione sta proprio nell'avere attrezzi minimo di buon livello... L'attrezzatura economica si rompe al primo intoppo. Bello l'ortofon, ho fatto sistemare un ortofon as212 da cartridgelab e credo che lo Montero sull,ultimo giocattolo.
