Modifica Tonalità Vu Meter

[davv_one]

@iBan69 avevo capito bene

[iBan69]

@davv_one la regolazione dell’intensità, rende solo più scuro o chiaro il VU meter, mentre io vorrei la possibilità di tararlo con più precisione.

I’azzurro per me più bello dei VU Meter negli  amplificatori McIntosh che ho avuto, era quello del 252, quello delle ultime generazioni, mi piace un pochino meno, ad essere pignoli.

[davv_one]

9 minuti fa, iBan69 ha scritto:

I’azzurro per me più bello dei VU Meter negli  amplificatori McIntosh che ho avuto, era quello del 252, quello delle ultime generazioni, mi piace un pochino meno, ad essere pignoli

Anche a me piaceva da morire quello del mio 7900 ma a mio modo di vedere, trovo affascinante che un finale o un integrato anni 80 abbia una colorazione che lo contraddistingua dalle nuove generazioni

[cactus_atomo]

@davv_one e si i vumeter sono come i capelli, a seconda dell'età cambiano colore 😂

[simomac]

@davv_one ciao ho il tuo stesso problema con il c53 e il 302 hai risolto poi?

[maker_77_97]

Mi riallaccio a questa discussione esponendovi ciò che capita a me con il mio C53 e soprattutto con il mio mc252.

Anche a me i due meter del C53 hanno due tonalità leggermente diverse. Oltre a ciò anche il font dei caratteri dei numeri differisce tra canale destro e canale sinistro. Uno è leggermente più “fat “ rispetto all’altro.



Ma ciò che vorrei approfondire è quello che riscontro sul Mc 252. Da quando l ho acquistato, riscontro , a parità di potenza tra i 2 canali (mettendo in mono e facendo test su frequenze costanti e variandole) un leggero ritardo dell’ago o difetto di potenza del canale sinistro.

È minimo ma visibile.

Ho fatto più prove, i cavi, sia di segnale che di potenza , non sono ,poiché ne ho provati altri, il preamplificatore nemmeno , e nemmeno le sorgenti.

Il difetto rimane nel canale sinistro.

A me non sembra vi sia uno sbilanciamento del suono ed è molto difficile da comprendere dato che ogni registrazione ha le sue caratteristiche per canale specialmente in stereo, anche se guardando il meter che rimane leggermente più in basso mi sento condizionato e mi sembra che a sinistra manchi qualcosina. C’è da dire, a proposito di questa ultima affermazione, che il diffusore destro è posizionato in un angolo, mentre il sinistro ha un’altra camera di continuità più a sinistra (anche questo potrebbe secondo voi influenzare?).

Altro elemento bizzarro è la posizione dei 2 vumeter. Ho misurato che Quello del canale sinistro ha le scritte 1 mm spostate più in alto di quello del canale destro , questo potrebbe spiegare il “ritardo “ della lancetta specialmente quando l’ago è inclinato a destra o sinistra ; è chiaro che quando ci si avvicina al centro dovrebbero centrarsi con l’altro ma così non avviene.

A questo punto, prima di rivolgermi a centro autorizzato (se è il caso) , vorrei sapere un vostro parere, se ci sono ulteriori test da effettuare oppure se è una cosa normale che ci possa essere questa piccola differenza.

Vi allego foto di alcune misurazioni a emissione di frequenza fissa a volumi diversi per vedere la differenza.

Grazie.

[NickMaro]

Io non possiedo mc , ma immagino forse due cose:

La tolleranza dei due strumenti del mc che probabilmente crea questo piccolo disallineamento, oppure ci sarà un trimmer per la taratura fine all'interno dell'amplificatore che potrebbe risolvere il problema, ma da sistemare in assistenza.

È solo un pensiero ovviamente,  ci sono sicuramente persone nel forum che ne sanno più di me e possono aiutarti.



Nick





[zagor333]

@maker_77_97 Circa la differenza di volume che hai la sensazione di percepire, e che potrebbe essere essere reale e forse causata dalla asimmetria della tua stanza, e, aggiungo io, da differenze di sensibità dei diffusori,  potresti approfondire anche con le seguenti verifiche, settando a mono il pre, o utilizzando un CD con tracce mono:

1) Porta i vmeters allo stesso livello utilizzando il balance del tuo pre e ascolta.

2) Inverti il diffusore di dx con quello di sx e ascolta

Domanda: quando non c'è segnale musicale i due vmeters rimangono a zero correttamente?

Ti posso comunque dire che molto probabilmente sono i Vmeters che andrebbero calibrati, e che comunque delle piccole differenze tra i due vmeters ci possono essere.

Avevo il tuo stesso problema con il mio finale MC452, e anche io, come te, quando me ne resi conto (non subito), inizialmente ne ero condizionato e mi pareva che il canale sx si sentisse un pizzico più basso, cosa che poi ho escluso facendo ulteriori verifiche, e non ci ho pensato più.

Anche per il diverso colore dei vmeters del tuo C53 si potrebbe agire sui trimmer  per provare ad uniformarli (vedi video iniziale di questo 3D). Serve un po' di manualità, e bisogna essere consapevoli che se l'apparecchio è ancora in garanzia, se lo apriamo, la garanzia decade.

I Vmeters del mio attuale MC462 e del mio C2700 non hanno di questi problemi 🤞😊

Roberto



[Atsimo]

Triodo ha un brevetto, autorizzato da McIntosh , per la stabilizzazione del colore dei vmeter ed è compreso nella garanzia

[subsub]

Non preoccuparti..e normale a me sostituirono 2 coppie di 611 con tonalita diverse...impossibili da rendere simili con il trimer dedicato...cosa diversa dal livello in watts quello e semplice da regolare ..anche su youtube..metti 1 khz e agisci sulla vitina. a volte i mono vengono costruiti in momenti diversi identificabili con i seriali...se molto vicini come numerazione migliore e la possibilita che siano identici.

[wiking]

Sono lieto che McIntosh abbia finalmente implementato la possibilità di agire su croma ed intensità del colore dei VuMeter in maniera così semplice. Sui primi finali McIntosh con frontale retroilluminato l'operazione è invece un filo più laboriosa. Proprio ieri, volendo intervenire su una leggera ma avvertibile differenze di intensità tra i due Vu di un mio Mc2505 (precisamente un 2a serie, alias 2502-2, quelli coi seriali AT-xxxx dei primissimi anni '70), in condizioni museali che collego "semel in anno"), ho smontato il pannellino superiore (analogamente a come si fa oggi) per accedere alle lampadine ad incandescenza (due BA9S da 14V circa, per ogni singolo VuMeter). Questi bulbi non sono ovviamente regolabili e quasi mai hanno la medesima intensità, per cui li ho invertiti tra loro (destra con sinistra), e li ho inclinati opportunamente. Ora restituiscono una illuminazione più uniforme, come si vede dalle immagini del prima e dopo. Col tempo si può prevedere anche la sostituzione (un po più laboriosa, ma non impossibile) del filtro colorato azzurro, che col tempo (e col calore dei bulbi ad incandescenza) tende a diventare scuro e virare di croma.

ps0: tutte queste operazioni fatele ovviamente ad apparecchio spento e scollegato dalla rete elettrica, verificando via via a posteriori il risultato ottenuto.

ps1: a giorni monterò finalmente le lampadine, sempre con attacco BA9S a baionetta, a LED, per sostituire quelle ad incandescenza. Nel mio caso sono ancora funzionanti, ma contribuiscono a scolorire, col calore, i filtri medesimi (ecc ecc). E' anche vero, sappiatelo, che a dispetto della loro maggior durata, e del minor riscaldamento, le lampadine a LED hanno un tipo di illuminazione diretta che coi vecchi vetri McIntosh rende meno uniforme la dispersione della loro luce. Questo vale soprattutto per le lampadine dedicate alla retroillluminazione dei vetri e delle scritte, solitamente in numero di 4 sui finali della serie 2505 e 2105 anni '60, anche loro BA9S a baionetta e sostituibili, seppur in qs caso smontando il vetro, o accedendo dal pannello inferiore, operazioni meno easy.

ps2: la calibrazione dei VuMeter dei Mc è facilmente effettuabile con trimmer, e lo è anche in questi finali di 60 anni fa.

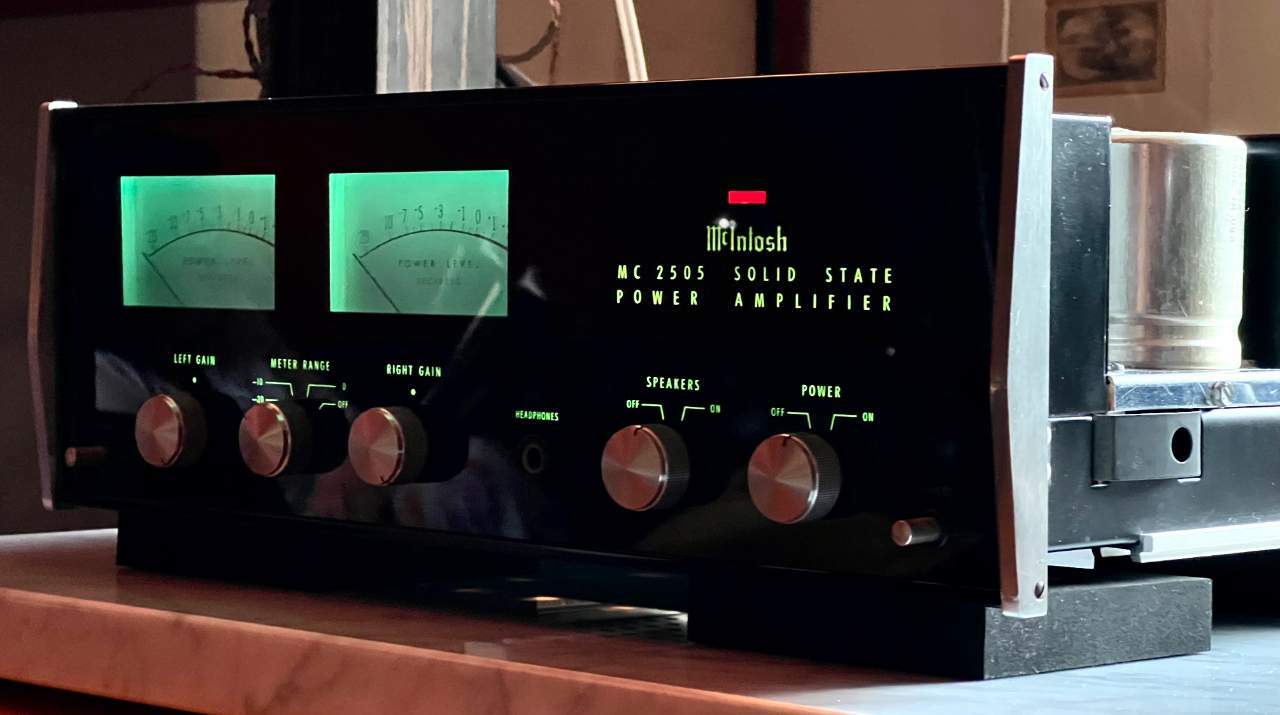

Il vecchio 2505-2 prima della regolazione della intensità dei VuMeter. Quello di sinistra è avvertibilmente più scuro.

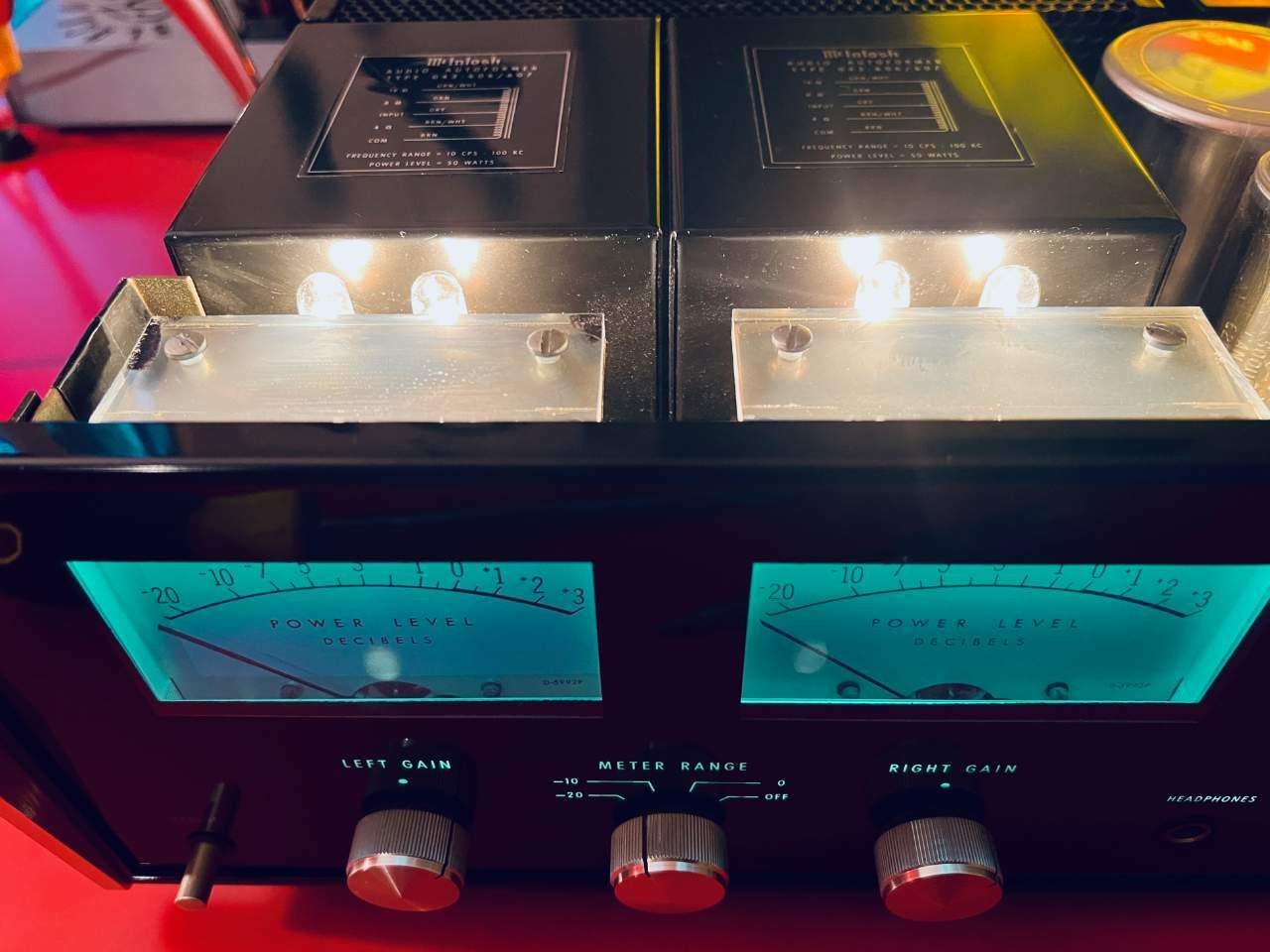

Aprendo (sono solo 4 viti) lo sportellino superiore, si accede alle 4 lampadine ad incandescenza dei due VuMeter.

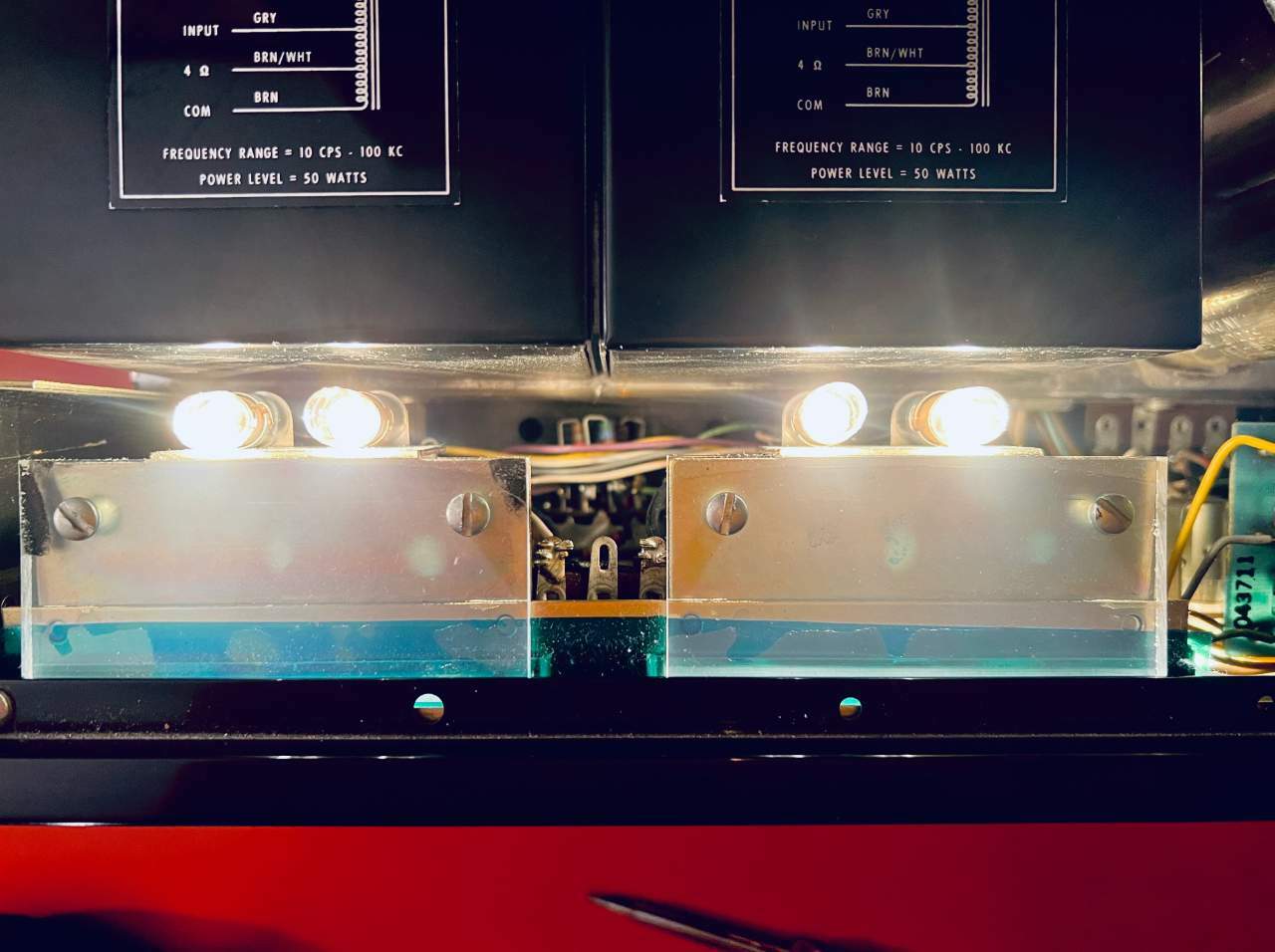

Queste 4 lampadine sono montate su staffe facilmente spostabili e direzionabili (la santa semplicità alla base di molte soluzioni McIntosh!). Tuttavia fate attenzione, in qs fase, a non staccarle dalle staffe, onde non complicarvi inutilmente la vita.

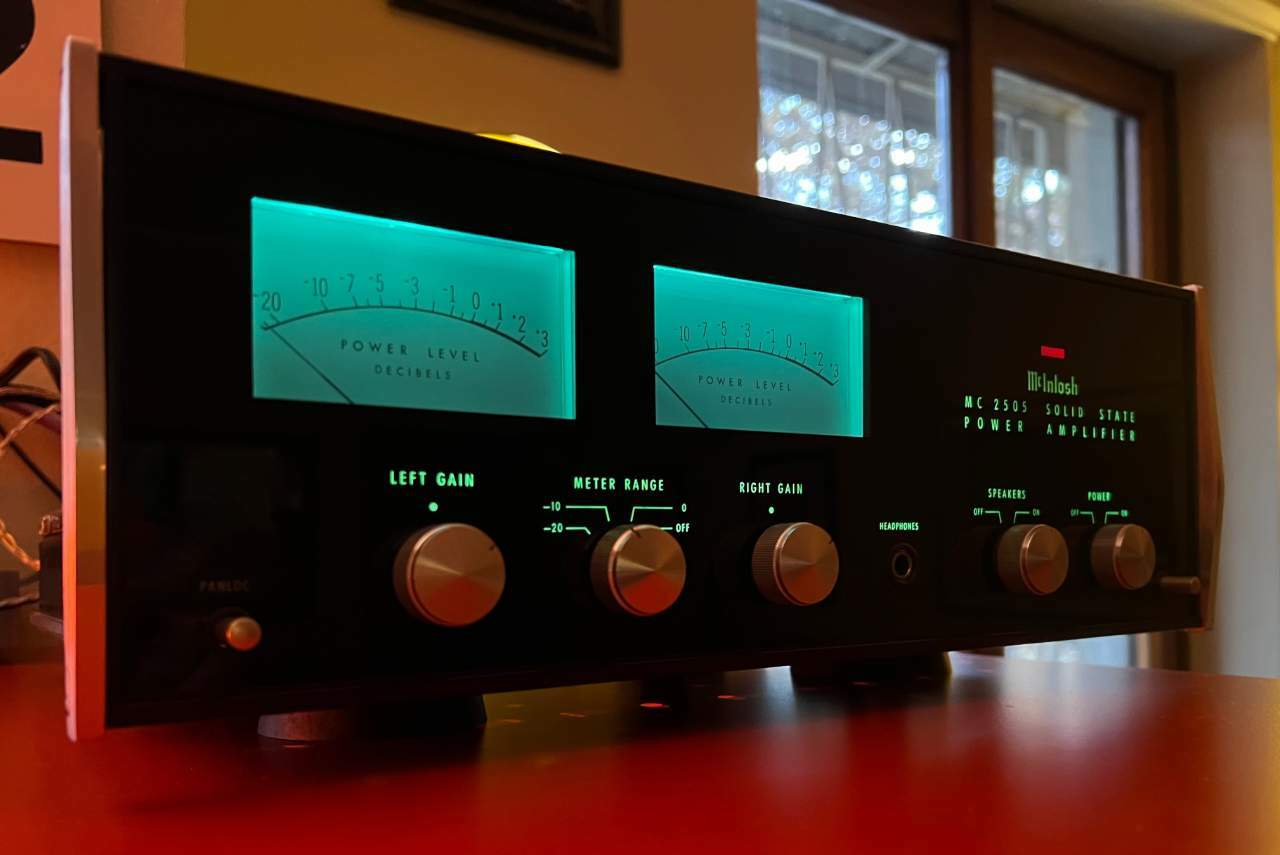

Risultato finale: la differenza di illuminazione tra i due strumenti è ora meno apprezzabile. Tempo: 5 minuti. Bellissima la tinta turchese/ciano dei Vu dei finali della prima generazione a stato solido (2505 e 2105, 1967-1976). Già nei finali della seconda generazione (2125, 2155 e 2205) il croma sarà un azzurro decisamente più freddo.

[zagor333]

@wiking

grazie per le chiare e dettagliate spiegazioni fornite, molto utili a tutti.

Ti leggo sempre molto volentieri, e si “sente” la tua grande passione per la musica e l’audio.

Roberto
