E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità


Messaggi raccomandati

  • Moderatori
Inviato

47uF dopo una raddrizzatrice mi sembrano tantini...

G

mariovalvola
Inviato

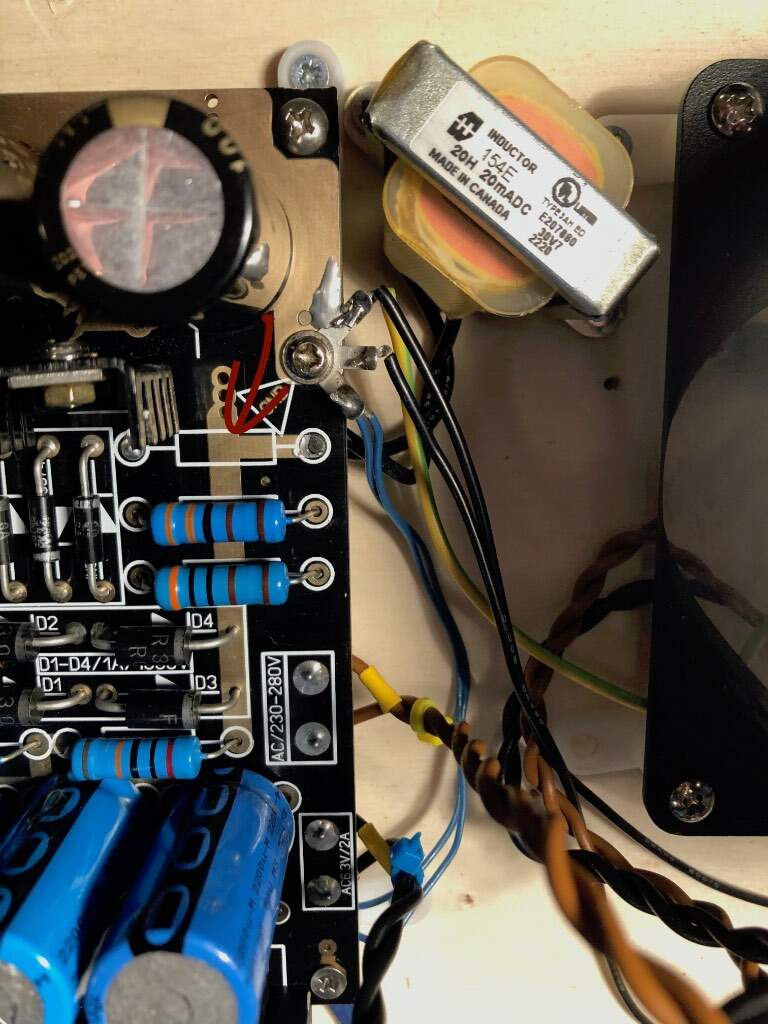

Certo che è un bel caos. Nello schema, sembrerebbe che una raddrizzatrice lavori per i due canali. La simulazione non ha gli stessi valori. La foto fa vedere l'impiego di due raddrizzatrici. La EZ81 viene disegnata come se fosse a riscaldamnto diretto.

i 47uF dovrebbe tenerli ma non vedo nessun riferimento al valore della Rtr. E' uno schema senza amore. Una raddrizzatrice così speciale, merita molte più premure.

D'accordo, l'integrato dell'alimentazione dei filamenti, richiede un basso dropout ma mi sembra che si esageri e in più per cercare di salvarlo, si impiegano capacità proibitive. Se si abbassa la rete luce.....

Nell'insieme, mi sembra uno schema intonato con l'approccio dell'opener.:classic_wink:

Inviato

Piccolo appunto, avendo letto a suo tempo il topic di lencoheaven (peraltro acquistai anch'io il pre in questione in versione già montata). Ricordo che chi provò queste superalimentazioni, dichiarò che l'apparecchio suonava meglio con quella a stato solido.

Inviato

@mariovalvola ma quella viene da un progetto LH? Perché io ricordo di un paio di schede di manifattura industriale di cui non c'era alcuno schema.

mariovalvola
Inviato

@releone71 Non so. ho visto solo le "prelibatezze" postate dall'opener. La fonte non la so. Mi pare abbia linkato il sito "incriminato". A prescindere dai natali, la conclusione rimane la medesima.

Inviato

@mariovalvola ho guardato il sito LH al quale sono iscritto. Quelli sono altri schemi che provengono da un topic relativo alla conversione a tubi dell'alimentazione di serie del kit cinese.

Inviato

Carissimi.  Vedete nel titolo del post “questo è lo schema da fare” o “eccovi lo schema per montare” o cose simili? Vi siete accorti spero che sono 2 schemi diversi? Avete mica notato che il post si intitola. …Bene, cominciamo a parlarne….. possibile circuito…. Etc.  Bene, per chi volesse provare anche una alimentazione a valvole, vi sono molte possibilità.  Io personalmente adotterei un’alra valvola, tendenzialmente una che ho in casa.  E no… il post è recentissimo, e non ci sono commenti come quelli sopra.  E ricordoamoci che è anche grazie a Lencoheaven, questo famigeratissimo sito, che il vinile è tornato in auge e che migliaia, che dico, centinaia di mogliaia di audiofili si danno ormai alle valvole e all’autocostruzione.  Aspetto dunque che voi esperti abbiate io trmpo e magari la voglia di correggere questi schemi (fatti da uno che…. Non aveva mai preso un saldatore in mano ne sapeva cosa fosse una resistenza prima di comprare un kit dellEAR, e che quindi… tanto di cappello!).
vi faccio inoltre notare che l’alimentatore a stato solido dell’EAR non e poi quella gran cosa.  Si puo far di meglio e saprei farlo pure io, povero ignorante (vale anche “povero E ignorante” )

Inviato

@releone71 quello era molto interessante ma si è fermato nel 2018.  John ha pochissimo tempo e Rebecca predilige lobstato dolido. Craig ha fatto il disegno delle pcb    Chiedo a lui.  Quella era molto interessante, davvero.

Inviato

A volte mi pare che la scelta di una alimentazione a valvole sia più che altro una scelta schizzinosa e non basata su dati reali...Sinceramente non vedo che vantaggio reale potrebbe portare una raddizzatrice rispetto a un ponte di diodi shottky...anzi probabilmente la scelta delle valvole potrebbe essere alla fine penalizzante...insomma qUalche progresso c’è stato...in fondo anche Saul Marantz per il suo 8B ha preferito un raddrizzatore al selenio (niente di meno!)
