E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità


Messaggi raccomandati

Marco Angelozzi

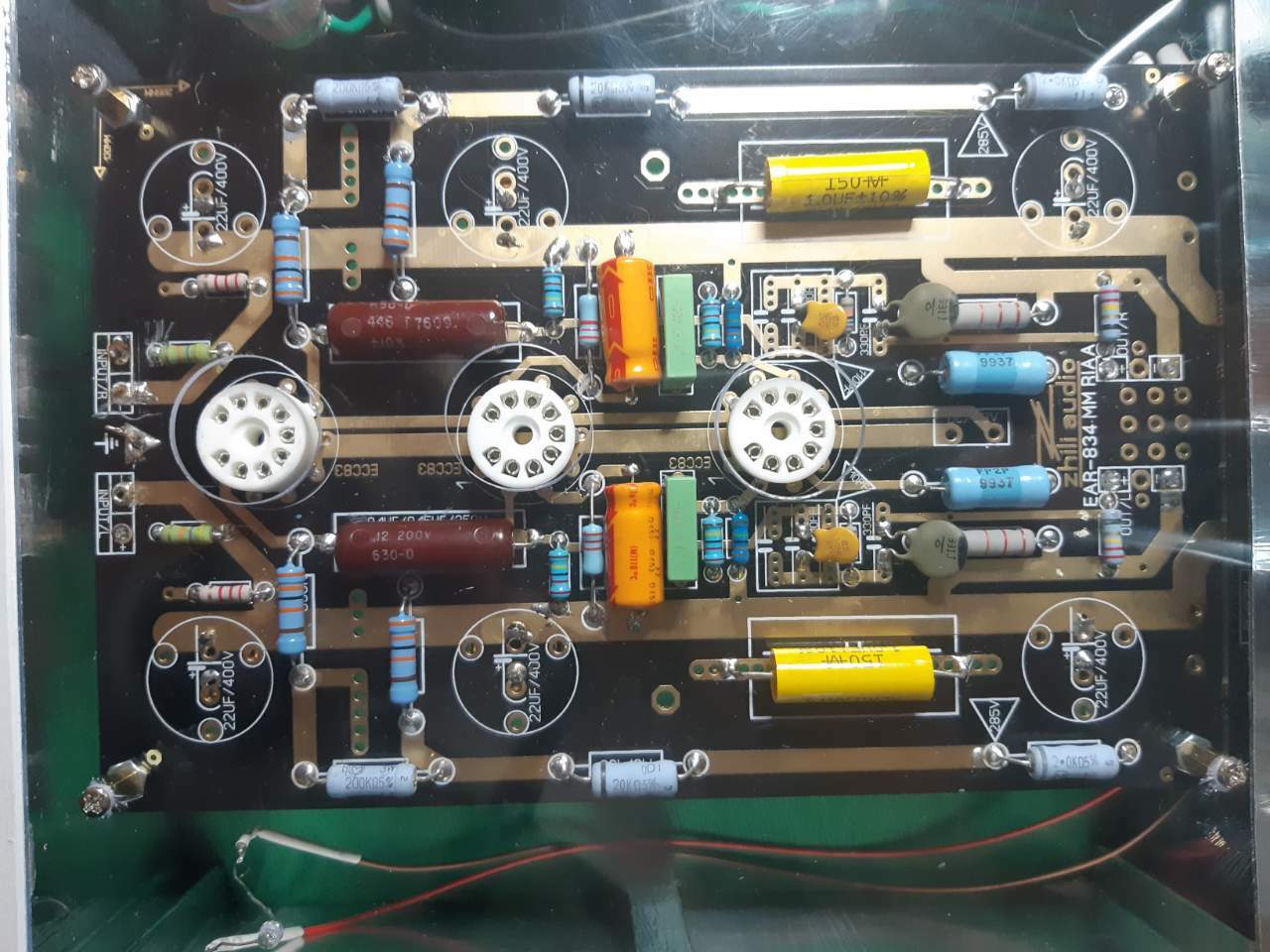

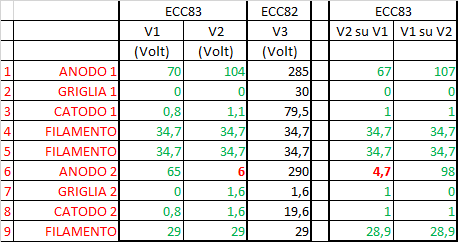

Ooops, avevi già inviato foto precedenti. Scusa. Io ho montato dall’inizio delle jj economiche per provare, poi ho preso una 7035 TAD per v1, l’ho tenuta sotto per un mese ma poi sono tornato alla jj. Più brillante mi pare. Secondo me devi provare

6 ore fa, Marco Angelozzi ha scritto:

poi ho preso una 7035 TAD

Che valvola è mai sentita nominare,non ti sbaglierai con la 5751 che è una equivalente della ECC83 con meno quadagno e meno microfonicità.Finiti i case, i cablaggi e relative prove (suona),sono alla verniciatura,spero in settimana di postare le foto

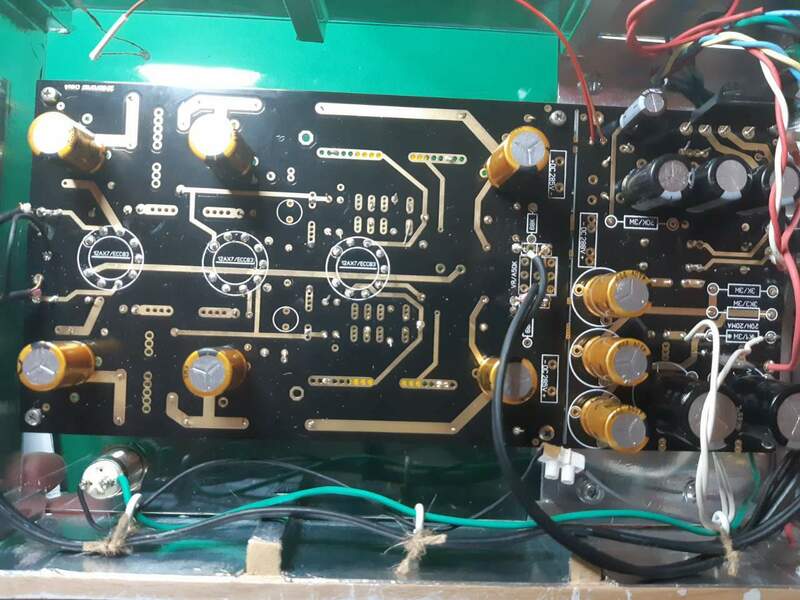

@ferdydurke @Marco Angelozzi Cominciamo con le foto e eventuali spiegazioni.Questa è la PSU con l alimentatore top,essendo su Lenco Heaven le foto dello schema elettrico ho sviluppato la PCB,é una bomba,tensione anodica super stabilizzata,non varia di un decimo di Volt.





Marco Angelozzi

@nixie bellissimo lavoro 👍

due domande:

1) hai notato differenze con e senza l’attenuatore che hai messo?

2) puoi fornirmi il link della psu che su lencoheaven impazzisco a cercare?

3) il ritardo di accensione quale hai scelto se non lo hai realizzato tu?

La prima domanda te la faccio perché io, che ho messo un eizz a gradini, ho notato un pelo di trasparenza in meno rispetto alla versione senza.
complimenti ancora


@Marco Angelozzi @Marco Angelozzi Per la differenza con o senza attenuatore sinceramente non la ho provata,fatte tutte le prove con attenuatore inserito,comunque suona alla grande pure su un impianto scrauso,devo fare le prove su quello principale e confrontarlo con il clone Xono di Pass,comunque da quello che ho ascoltato non penso faccia una brutta figura...anzi.Ti posto lo schema del ritardo e il link della PSU.Se hai qualche problema chiedi,quello che posso volentieri.Grazie anche a te.Link https://www.lencoheaven.net/forum/index.php?topic=27259.15

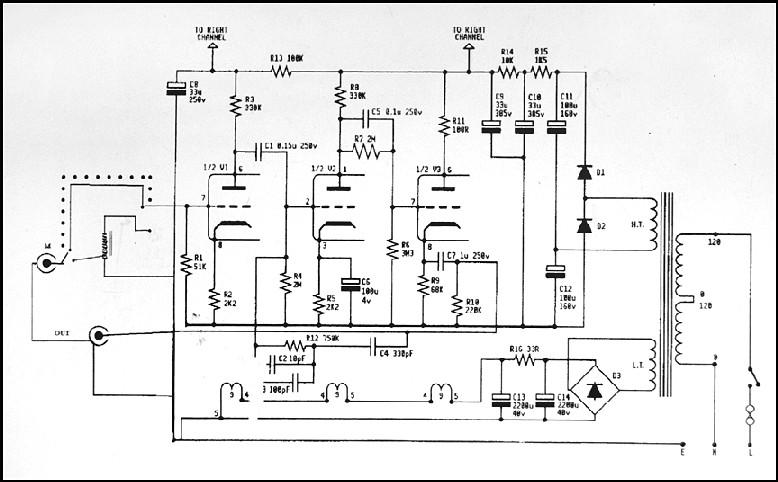

Nell ultima pagina c è la foto della PCB originale la quale mi ha aiutato molto a sbrogliare lo schema,nota che ci sono dei componenti omessi dallo schema elettrico originale.

P.S il circuitino lo puoi alimentare con il 6,3VDC al limite prendi un relè da 6VDC che esiste sempre con la sigla che ho messo nello schema, Omron  G6H-2 6VDC

PP.S se hai intenzione di realizzarlo accertati che il secondario AT non superi i 270 max 280 VAC a vuoto e non di targa,se vuoi ti spiego il perchè.

Stand by_SCH.jpg

  • Melius 1

@nixie Ciao,

attenzione mi pare che nella serigrafia ci sia un errore nella parola vacum che credo dovrebbe essere VACUUM.

Magari fai ancore in tempo a correggere.

Ottimo lavoro. complimenti.
