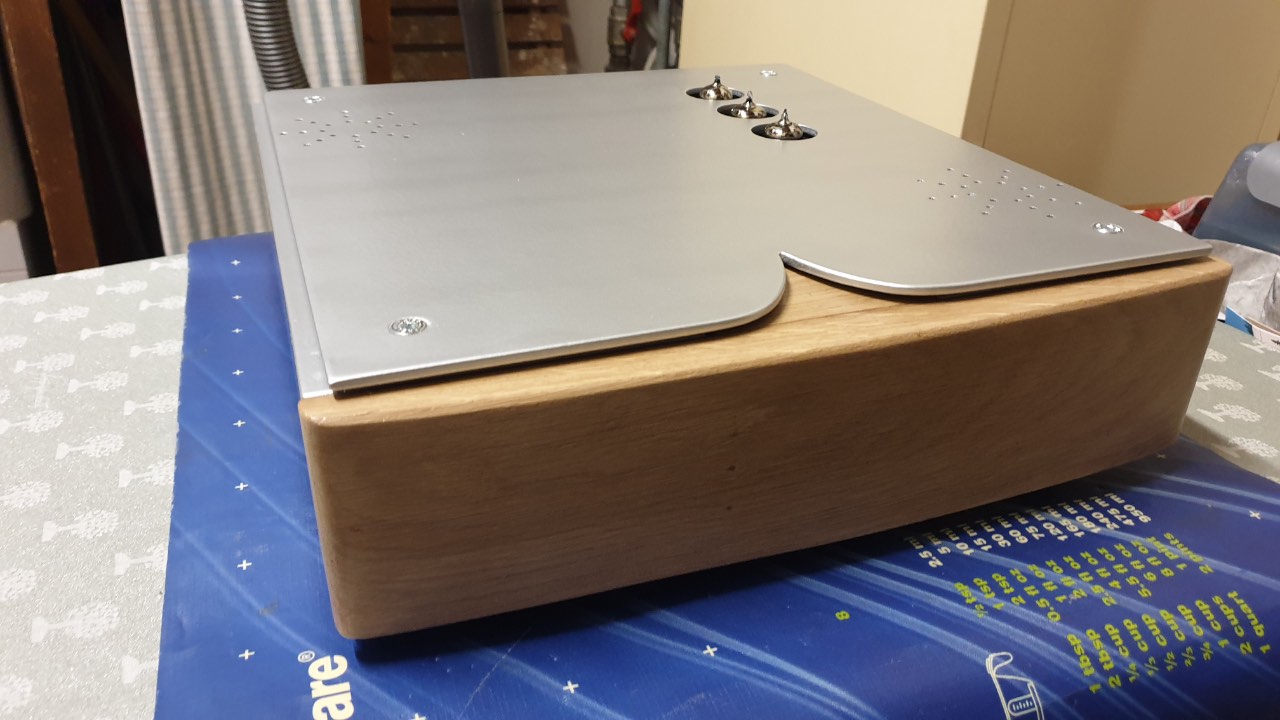

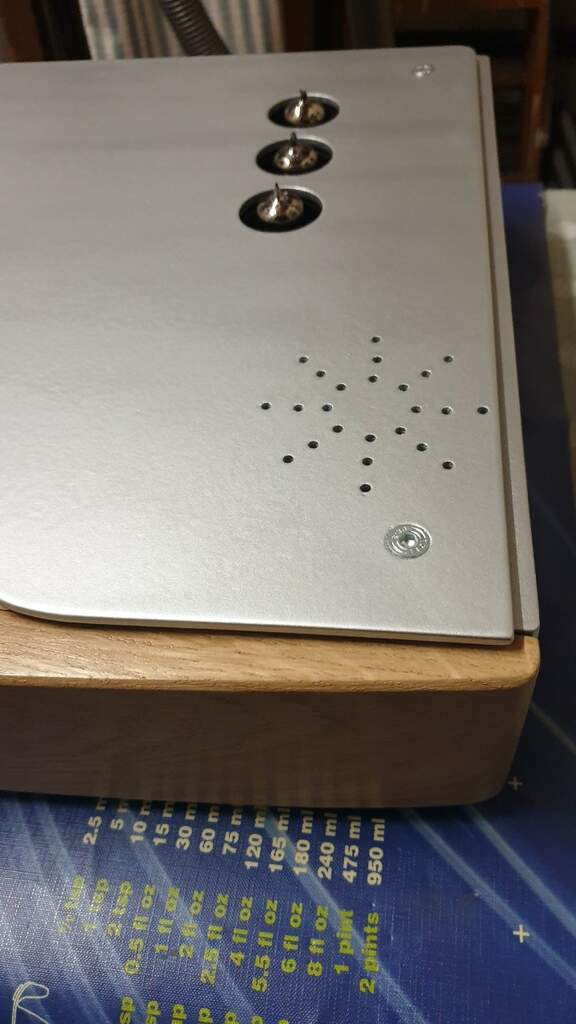

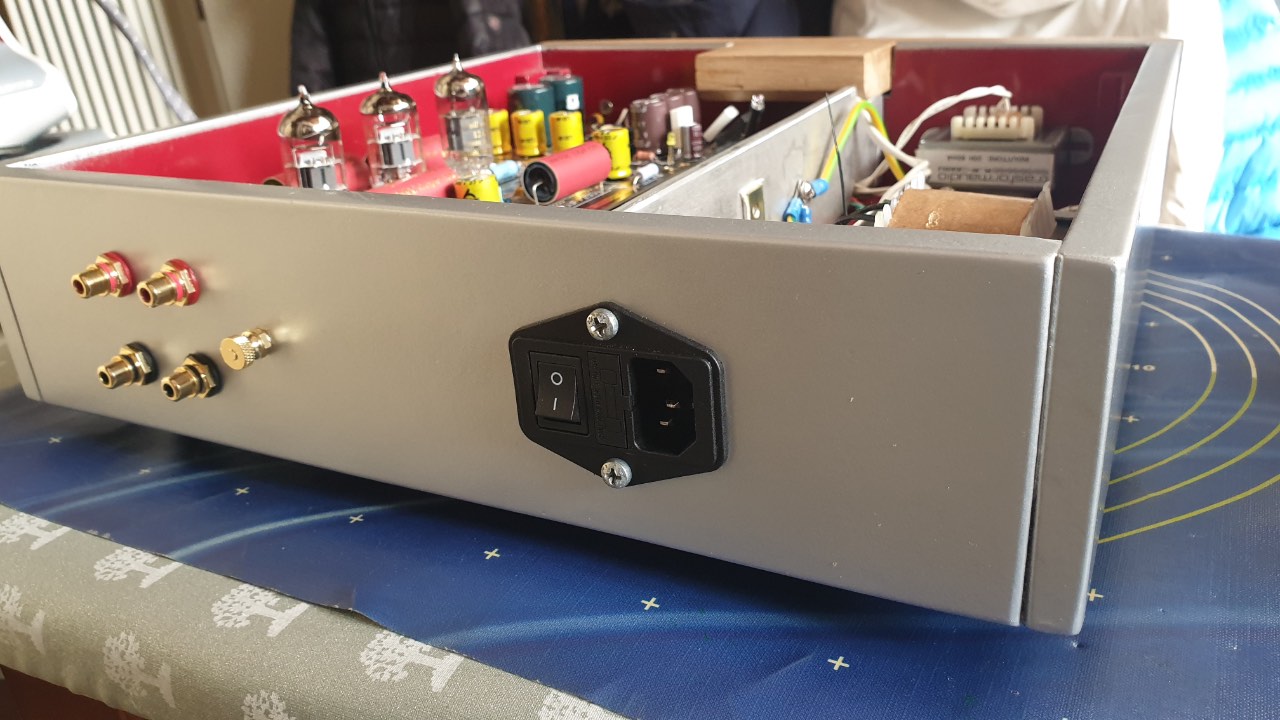

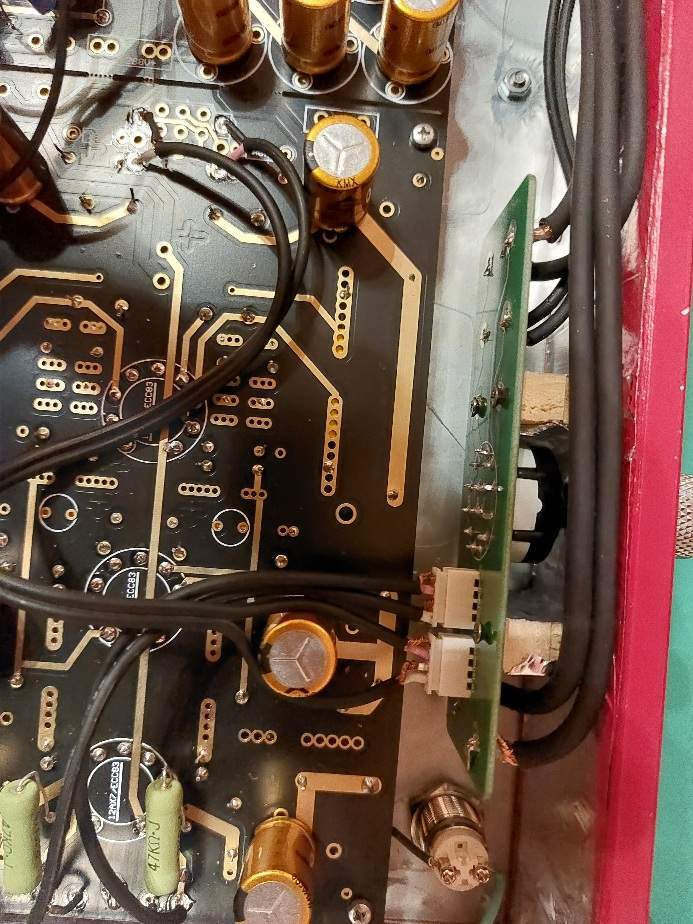

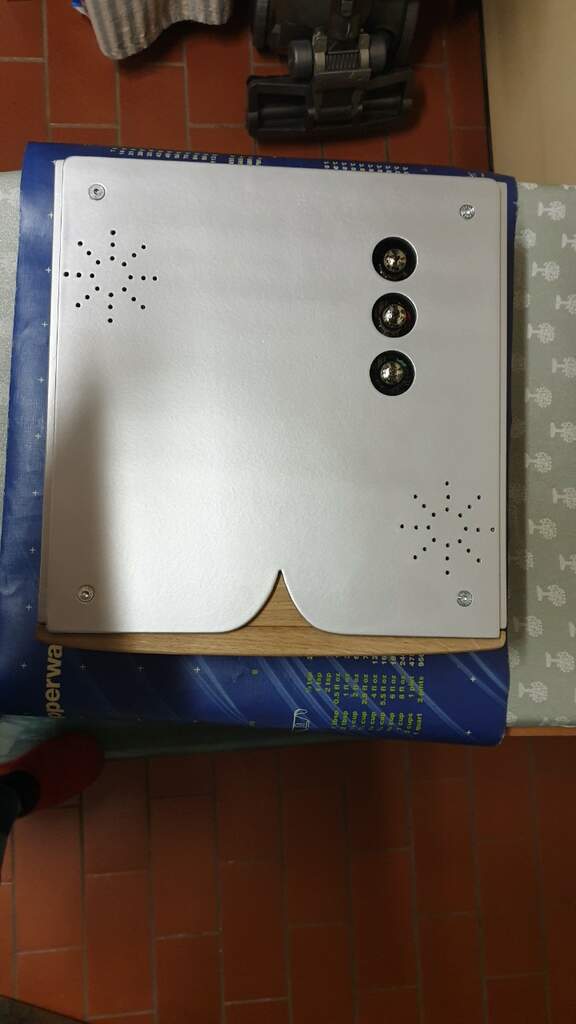

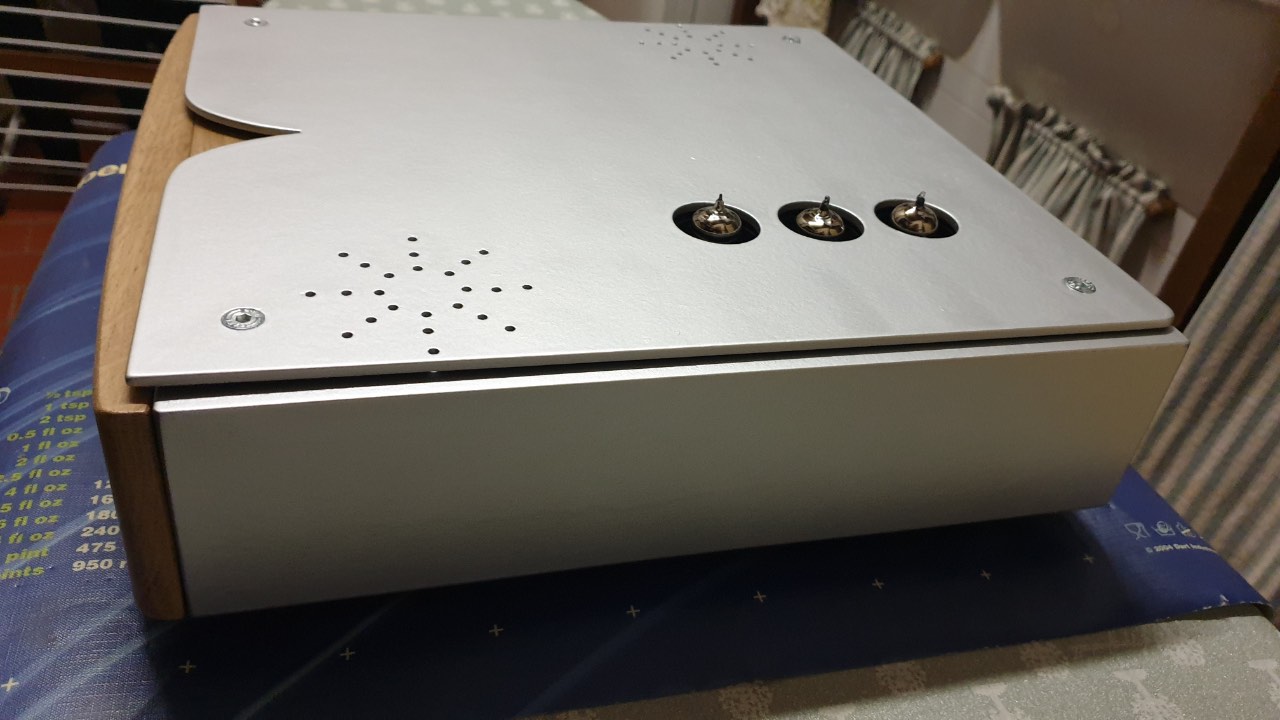

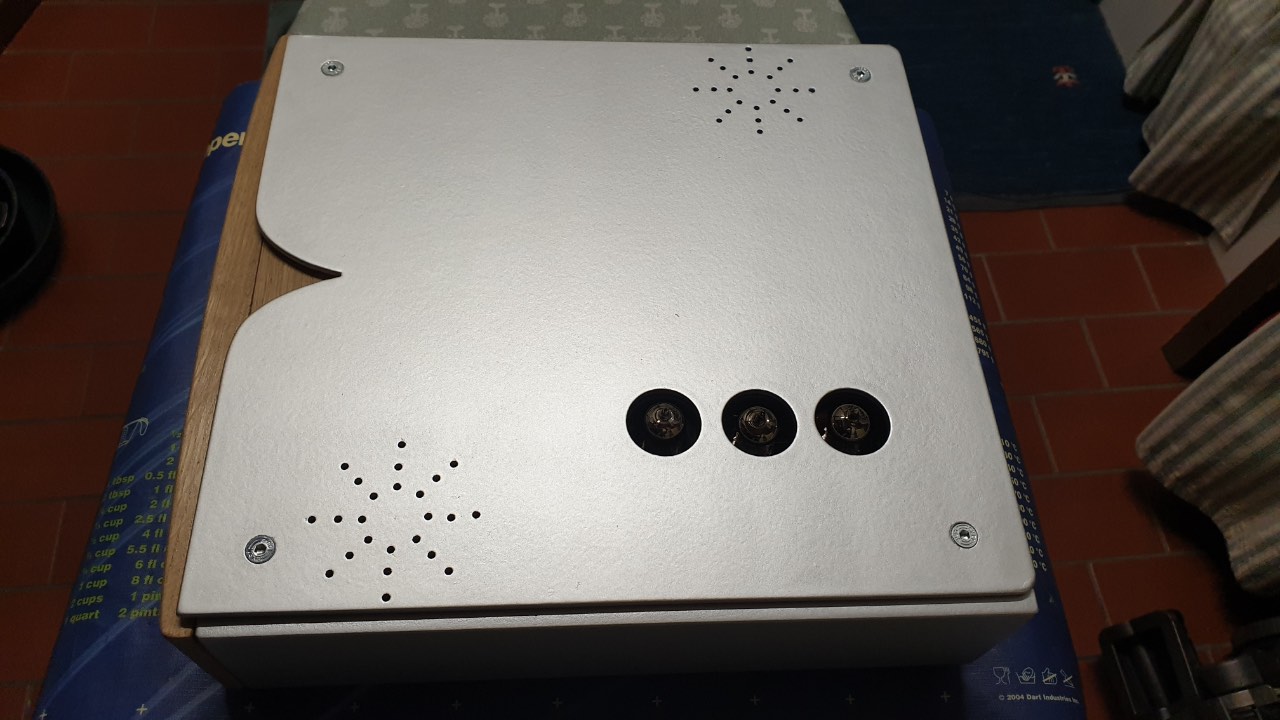

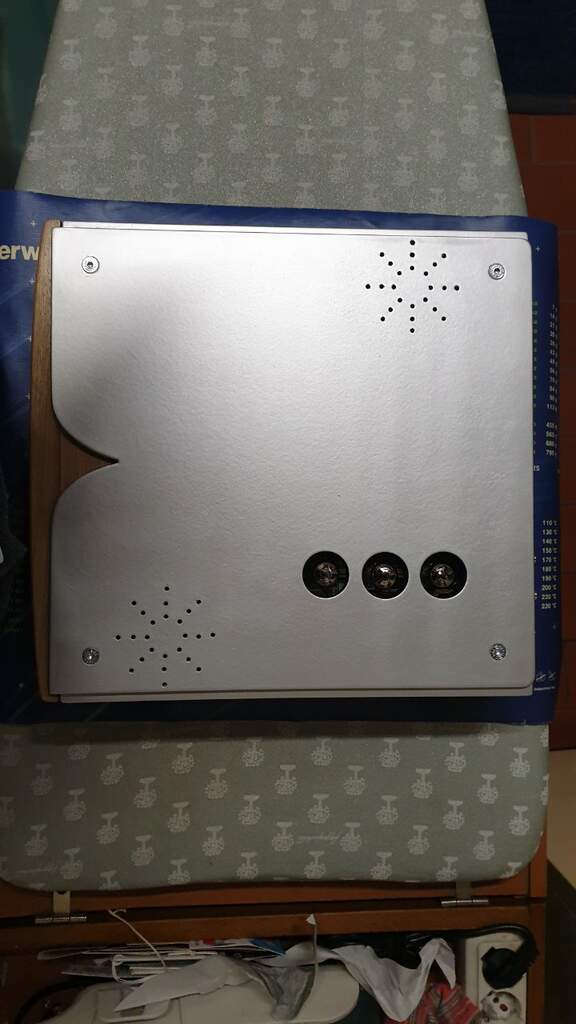

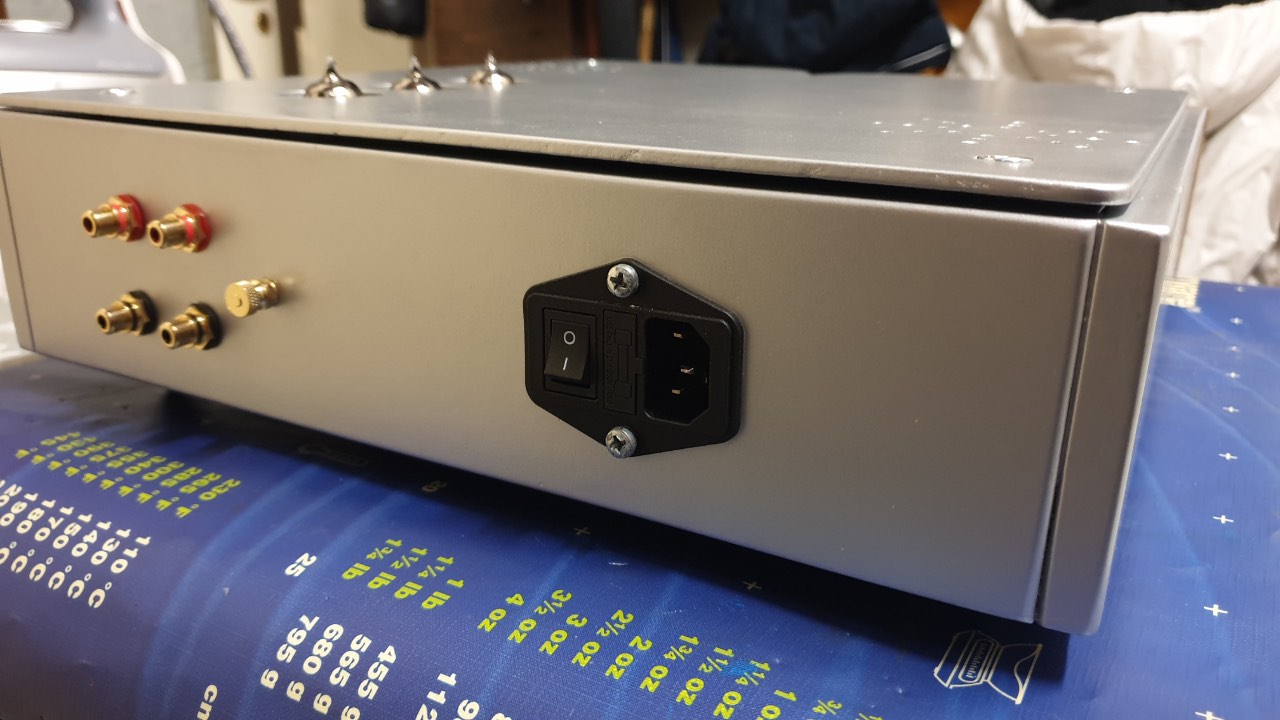

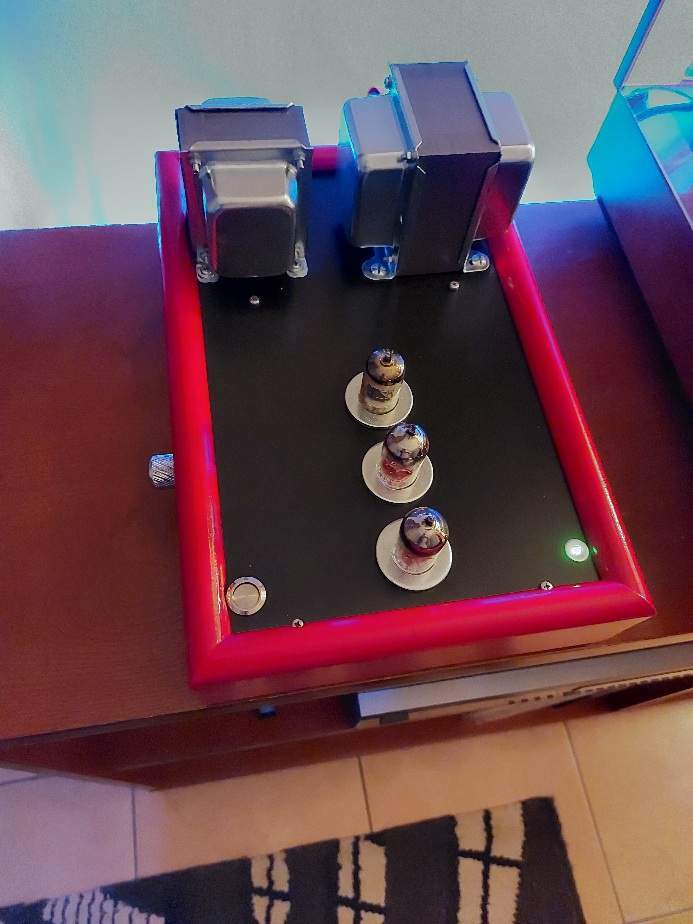

E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[ferdydurke]

@stanzani

Mah insomma, se viene costruito con componentistica di elevata qualità (valvole selezionate, trasformatore di alimentazione di ottima qualità, resistenze pure buone,  chassis decente, etc.) non è che venga a costare pure poco…

[Membro_0015]

@ferdydurke non ho detto poco... Già metà prezzo sarebbe ottimo e si avrebbero componenti migliori

[Marco Angelozzi]

Buonasera,

è un po’ di tempo che mi chiedevo quale fosse la capacità di ingresso dell’ear e, non trovando dati in rete ho misurato così. È una misura attendibile secondo le vs esperienze? Per curiosità, Come valore sarebbe giusto correggerlo? Potrebbe aver senso inserire un commutatore con condensatori che variassero tale valore come in alcuni pre phono in commercio?

[walge]

Non si misura in quel modo.

A circuito spento misuri solo la capacità di ingresso degli elettrodi della valvola.

Quando lo accendi si aggiunge la capacità per effetto Miller che tiene conto della amplificazione della valvola e della capacità Anodo-griglia sopratutto.

Il sistema per la misura è un pò più complesso



Walter

[Marco Angelozzi]

@walge immaginavo infatti. È tanto complesso?

[walge]

Diciamo che ne caso dei riaa attivi la capacità di ingresso risulta minore per effetto proprio del feedback anche se esso è dipendente dalla frequenza,

Detto ciò devi avere un ottimo generatore ed un ottimo tester in ac

Prima devi capire quale è l'effettiva Rin; puoi farlo iniettando un segnale a 100 Hz per esempio e leggere in uscita dello stadio il valore che ottieni; poi devi inserire in serie al segnale di ingresso una resistenza di valore pari a 47k ( quello standard) e leggere all'uscita dello stadio una tensione esattamente la metà rispetto a quella letta in precedenza; nel caso fosse più alta aumenti la resistenza, se fosse più bassa la diminuisci.

La resistenza in serie che ti da l'esatta metà della tensione è il reale valore

Poi, togli il tutto dall'ingresso e ti porti a 20 kHz, leggi p.e. 500 mV-1 v in uscita; inserisci di nuovo in serie la resistenza che hai trovato come valore definitivo  e vedrai che in uscita la tensione non sarà il 50% ma inferiore proprio per l'effetto della capacità di ingresso che ha una sua reattanza capacitiva e a 20kHz comincia a farsi sentire

A questo punto metti in parallelo a quella resistenza un condensatore di piccolo valore, 100 pF come inizio e inserisci in parallelo altri piccoli valori fino a raggiungere la metà esatta della tensione iniziale ; a questo punto il valore totale del cap in parallelo è la capacità di ingresso effettiva

non so se sono stato chiaro



W

[Marco Angelozzi]

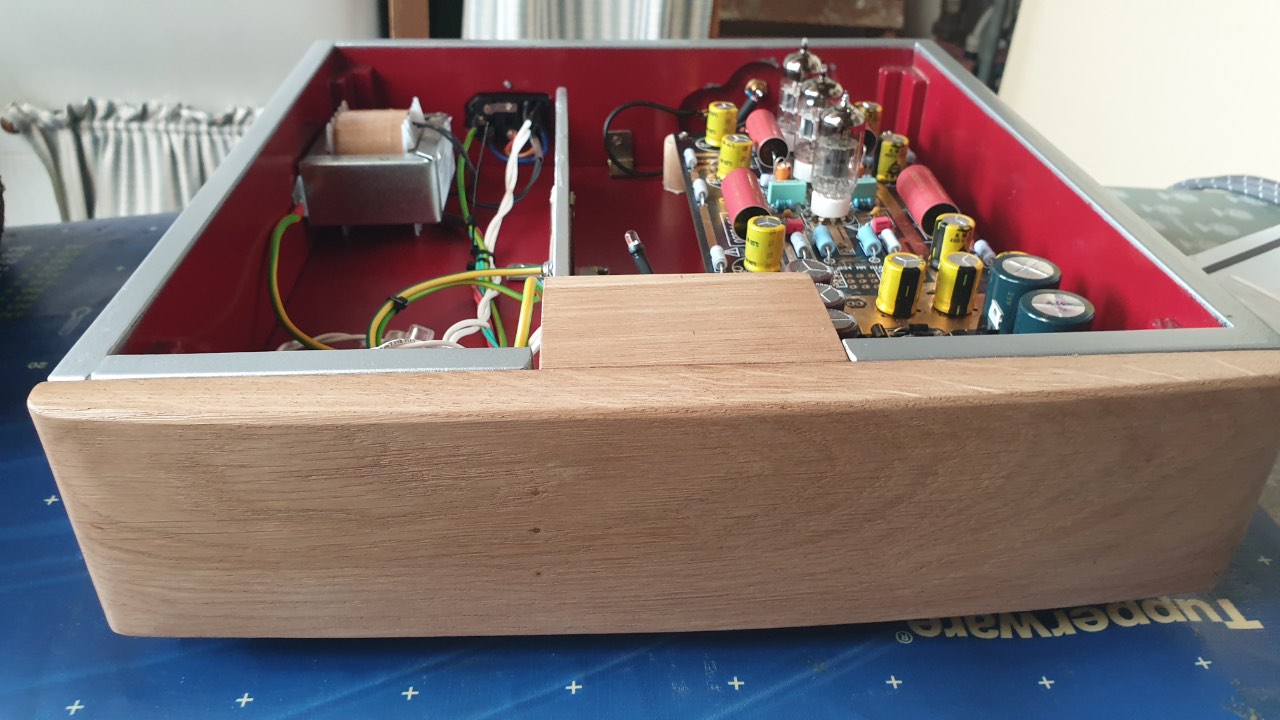

@walge ho capito la procedura e vedo che è complessa oltre a richiedere attrezzatura che non possiedo. Grazie per la tua disponibilità ma io sono solo un pasticcione che si è divertito a realizzare questo kit-clone che comunque suona bene nel mio sistema.
grazie ancora

[damn2k]

Interessante, c’è qualcuno che lo realizza per conto terzi?

[releone71]

@damn2k se non ti vuoi cimentare, il pre è proposto anche montato da almeno due costruttori diversi. Chi compra il kit lo fa per apportare alcune migliorie/personalizzazioni alla componentistica e al progetto in generale. Ma ti garantisco, per averlo acquistato anni addietro incuriosito dalle recensioni, che  l'apparecchio già montato suona molto vivace e dinamico. Ho solo cambiato le valvole scrause di serie con delle vintage e me lo godo così com'è.

[damn2k]

@releone71 dove lo trovo?

[releone71]

@damn2k eBay oppure AliExpress.

Questo è quello che ho preso, della Zhili Audio:

https://www.ebay.it/itm/Hiend-MM-RIAA-12AX7-TUBO-Phono-Amp-base-su-orecchio-834-Giradischi-Preamplificatore-L12-37-/123652759477?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l6249&mkrid=711-127632-2357-0

E questo è quello della ZeroZone:

https://www.ebay.it/itm/Finito-high-fidelity-MM-RIAA-preamplificatore-giradischi-Ear834-12AX7-tubo-amplificatore-phono-/123894994509?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l6249&mkrid=711-127632-2357-0

[Bwillyb]

@Stel1963ciao a tutti

Ho da poco acquistato la base per realizzare il pre.

Ma possiamo fare una BOM list aggiornata per la Riaa e per L'alimentazione?

Comunque il negozio di elettronica di Roma sembra essere chiuso.



[Bwillyb]

Sono rimpasto qui



Purchase all parts in sets of two unless otherwise noted. Quantities in Purple.



R - 270pf 500V CDE Silver Mica Capacitor | Part #: CD15FD271FO3F | Qty. 2

R - 33pf 500V CDE Silver Mica Capacitor | Part #:  CD15ED330GO3F | Qty. 2

R - 100pf 500V CDE Silver Mica Capacitor | Part #: CD15FD101FO3F | Qty. 2

R - 787k 1/2W Resistor .1% 15ppm | Holco Part #: 279-H4787KDYA | Qty. 2

Note: Or 2x Each 680k and 110K resistors to get 790k. 1/4 or 1/2W ok here.) Note: If you want to splurge on a nice resistor this is the place… Rhopoint or Tepro or whatever floats your boat… To get even closer to the 790k ideal you can use the second option of two resistors in a series. These two resistors should be of the same type as they will be placed in a series to attain 790k.

1uf 400V Vishay Roederstein MKP-1839  | Part #: MKP1839510401

.15uf 400V Sprague 715P | Part #: 715P15454LD3

100uf 16V Elna Silmic II | Part #: RFS-16V101MH3#5

1uf 160V Vishay Roederstein MKP1839 | Part #: MKP1839510164

47uf 400V Panasonic EE Series Electrolytic | Part #: EEU-ED2W470 | Qty: 6

.47uf 400V Sprague 715P | Part #: 715P47454MD3 | Qty: 6

Note: Thorsten originally specified 100uf. If you want to go further you can try 6x Nichicon LKX 100uf  450V | Part#: LKX2G101MESY35 and 6x Panasonic 1uf 400V Part#: ECW-F4105HL

O.1uf Panasonic | Part #: Film Capacitors 63V .1uF 10% Part #ECQ-E12104KF | Qty: 3

Note: Across tube heaters

C 680k 1% Dale RN60 (2M Resistor Replacement if using an NOS tube in V2) | Part #: RN65D6803FB14

Note: 680k for NOS Tube in V2 -

2M 1% Vishay Dale CMF/RN60

Note: For current production tube in V2

[/li]
[li]68k Dale CMF60 Resistor | Part #: CMF6068K000FHBF
[/li][li]Note: Only required if using a stepped attenuator[/li][/list][/li]
[li]100R Ohmite Little Demon Carbon Composition | Part#: OD101JE
[/li][li]Note: Thorsten Mod. Carbon composition, while usually not used in audio, it is important here for taming oscillations[/li][/list][/li]
[li]51k Vishay / Sfernice | Part #: RCMS0551001FHS14[/li]

[/list]


III.B. PSU Parts List

Nichicon LKX 100uf  450V | Part#: LKX2G101MESY35 | Qty: 1

Elna Silmic II  2200uf 16V | Part #: RFS-16V222MK9#5 | Qty: 3

Panasonic EE 47uf 450V | Part #: EEU-EE2W470 | Qty: 3

Nichicon LKX 330uf 450V | Part#: LKX2W331MESB45 | Qty: 1

Choke Hammond | Part #: 154E | Qty: 1

MUR4100E Diode | Part #: MUR4100EG | Qty: 4

1N5373 to tweak B+ Voltage | Part #: 1N5373BG | Qty: 4

** 10/10/18 Sorry parts list is presently incomplete I'll fill this out soon when I can check stocks of various retailers ****

III.C. Tubes:
After rolling a whole ton of tubes personally through the 834, these would be my recommendation. I've used the best mix of NOS and New production tubes I'm aware of at this time selected for each location. As I said before I would not trust NOS tubes - they're expensive and the quality can be variable unless from a trusted source- in which case they're even more expensive. If you don't have your own equipment to test and verify, I would avoid anything not new production. They are just as good, if not better, in my experience.

Note: From any vendor I would specify to "select for low noise and microphonics" even if the tube is already stated as a low noise/mic. tube. This is how tubes are selected for the commercial 834p: V1 selected for low microphonics, V2 selected for low noise, V3 "non-critical"


V1: SPAX7A or Ruby 12AX7AC7 HG+

V2: Tung Sol ECC803s

V3: Ruby 12AT7ACZ HG  (Note: Or 12ax7 or 12au7 Ruby depending on your choice of cathode follower. I'd recommend 12at7.

3x Gold Ceramic Solder Type 9-pin Sockets | Purchase Link

Optional Tube Covers with PCB legs  | Purchase Link

III.D. Transformers:
Transformer (115V / 230V)


Antek AS-05T280 - 50VA 280V Transformer Purchase Link

Include the steel cover/can - Part #: CA-050

Note: Antek very infrequently updates their website. Even if these items show out of stock, or are not there at all still email John at Antek directly as it's likely he will still have the transformer and cover in stock to sell or have one made for you, you just won't checkout through the website. Everyone who has attempted this seems to have been successful.

Update: Antek now has these on eBay complete with metal can, making things easier. Search for the part #.

Another US option is an EI Core from Hammond:
Hammond 369ax: Datasheet Link







[Bwillyb]

@Stel1963 se metto gli Audyn Cap MKP da 30uF devo sempre saldare gli orange drop?
