B&W 801 Matrix 2 crossover rebuild

[Ulmerino]

Salve a tutti, eccomi di nuovo alle prese con i gloriosi monitor da studio inglesi, questa volta non la prima serie in sospensione pneumatica (in tutte le sue declinazioni, series 80, 801f, 801fs), ma la Matrix 2, la prima della serie che presenta tre importanti novità, il woofer é caricato in bass reflex, nuovo tweeter con cupola in titanio  e il cabinet presenta una struttura di rinforzo a matrice, che forma numerose celle intercomunicanti riempite di poliuretano a celle aperte,  e scongiura colorazioni dovute alle vibrazioni della cassa e rende il diffusore estremamente rigido e sordo...

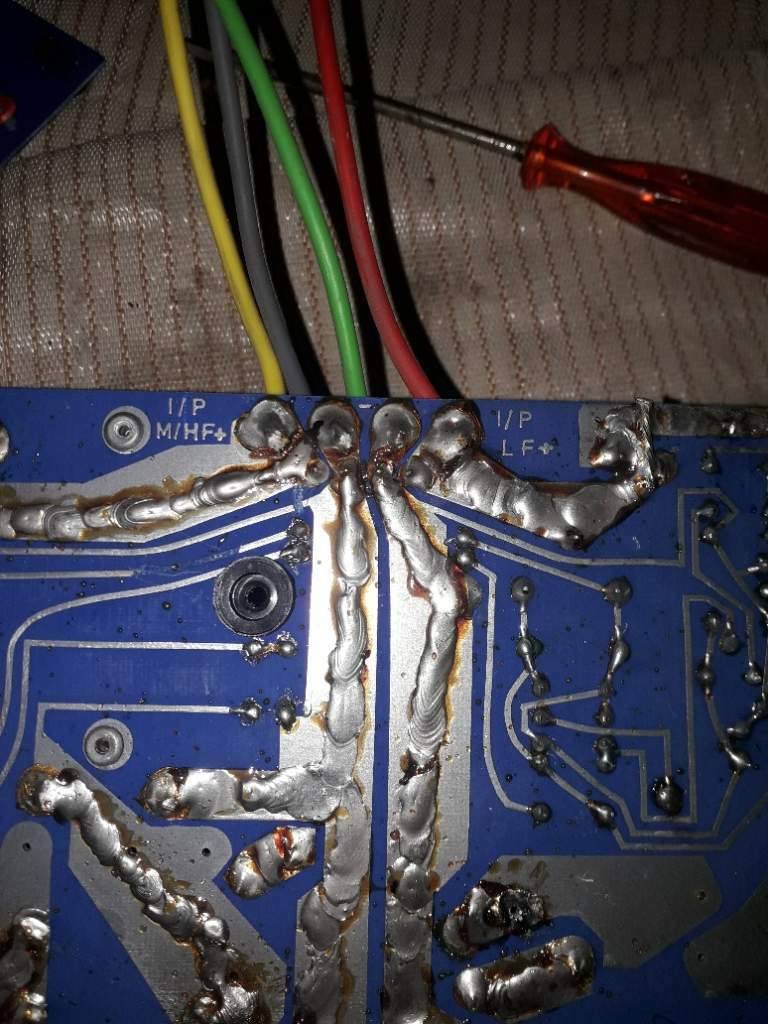

Il crossover é leggermente più semplice di quello in SP, ma comunque discretamente complicato, mantiene il filtraggio a 24db/oct per tutte e 3 le vie, é strutturato in un unica basetta di circuito stampato, posta in un intercapedine nello zoccolo sotto al diffusore, che ospita anche le comode ruote per lo spostamento...

[Ulmerino]

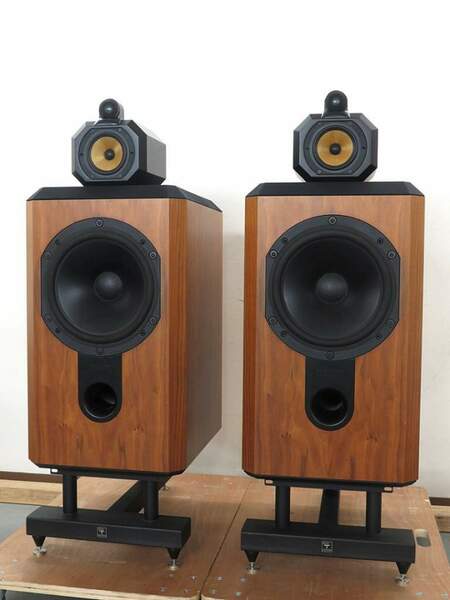

Per i pochi che non le conoscessero, parliamo di questi mammozzoni vagamente umanoidi qui sotto...

[Ulmerino]

In rete c'è letteratura infinita su questi monitor, usati fin dalle prime apparizioni sul mercato (1979), da numerosi studi, soprattutto di musica classica (Abbey Road/Emi, Deutsche Grammophon, Philips ecc...).

É oltre che un prodotto eccezionale e accurato, anche un oggetto industriale,  inteso costruito a catena di montaggio, e che adotta soluzioni per rendere i prodotti uguali tra loro e ripetibili, adottando soluzioni pratiche e che consentono una facile sostituzione di componenti danneggiati e soluzioni per proteggere gli altoparlanti in caso di forti distorsioni (APOC)

[Ulmerino]

Sono diffusori robustissimi, ma dopo circa 35 anni alcuni componenti risentono del passare del tempo...

Mi riferisco ai numerosi condensatori elettrolitici,  che ormai vetusti, necessitano di una sostituzione, così come le resistenze, da 5 e 7 watt, francamente un po' sottodimensionate, anche considerando che parliamo di un diffusore a mediobassa efficienza che si beve una marea di potenza e corrente senza battere ciglio...

Anche la protezione APOC, utile in studio,  è anacronistica,  inutile e anzi dannosa sonicamente (ci sono due relè sul percorso del segnale di potenza, uno sulla via bassa, uno sul mid e tweeter),  per un utilizzo home sarà disabilitata...

[Ulmerino]

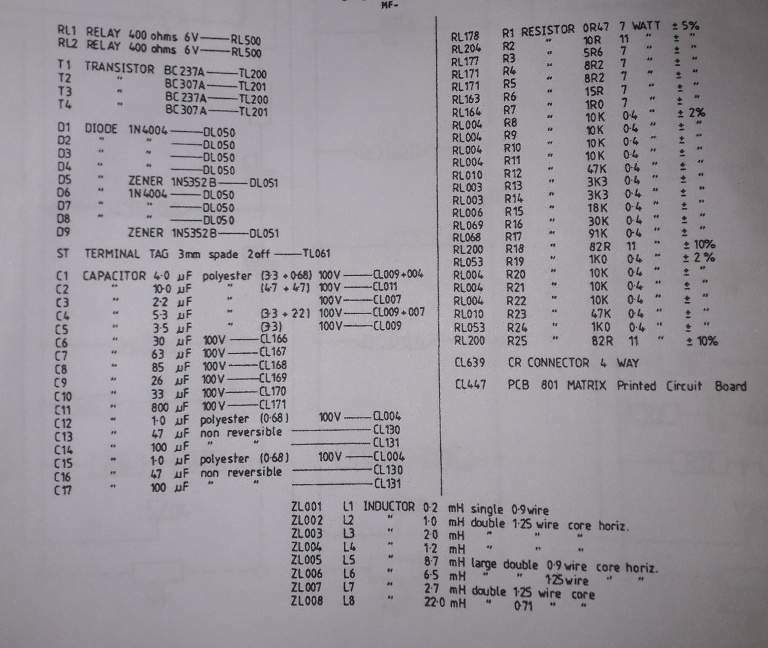

Documenti ufficiali dal Service Manual...valori componenti, lista e schemi elettrici del crossover, nonché disposizione delle parti sullo stampato originale...





[Ulmerino]

Il lavoro che andrò ad effettuare, sarà la totale ricostruzione dei crossover, mantenendo il layout, ma utilizzando solo le induttanze originali...le resistenze, i condensatori,  le basette e il cablaggio (che sarà in aria) sarà tutto nuovo...

[Ulmerino]

Per le resistenze saranno utilizzati componenti antiinduttivi da 10 e 20 watt di dissipazione, i condensatori saranno, a seconda della posizione sul circuito, elettrolitici nuovi di elevato valore bypassati da piccole capacità in poliestere,  carta e olio, polipropilene e poliestere,  dove necessario si utilizzeranno mix di diversi tipi...

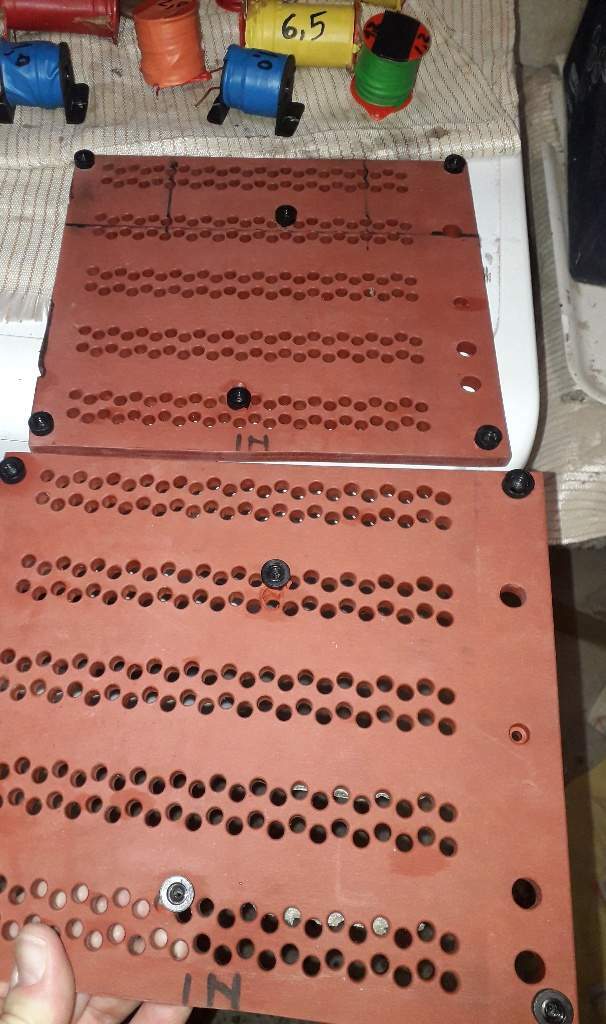

Le basette saranno in resina forate e di egual misura delle originali, utilizzando gli stessi punti di fissaggio in modo da non modificare nulla...i componenti saranno cablati in aria con cavo ofc di sezione adeguata alle correnti richieste...

[Ulmerino]

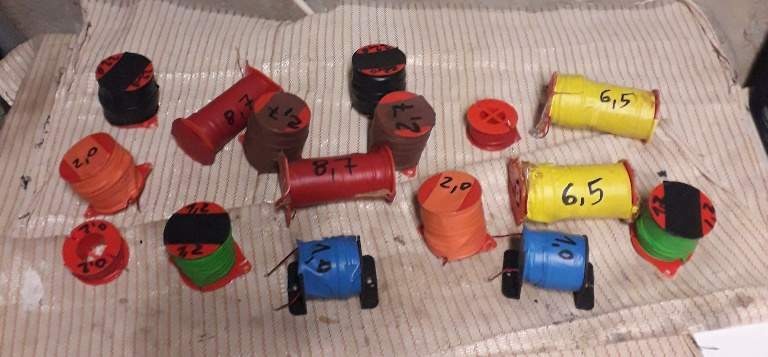

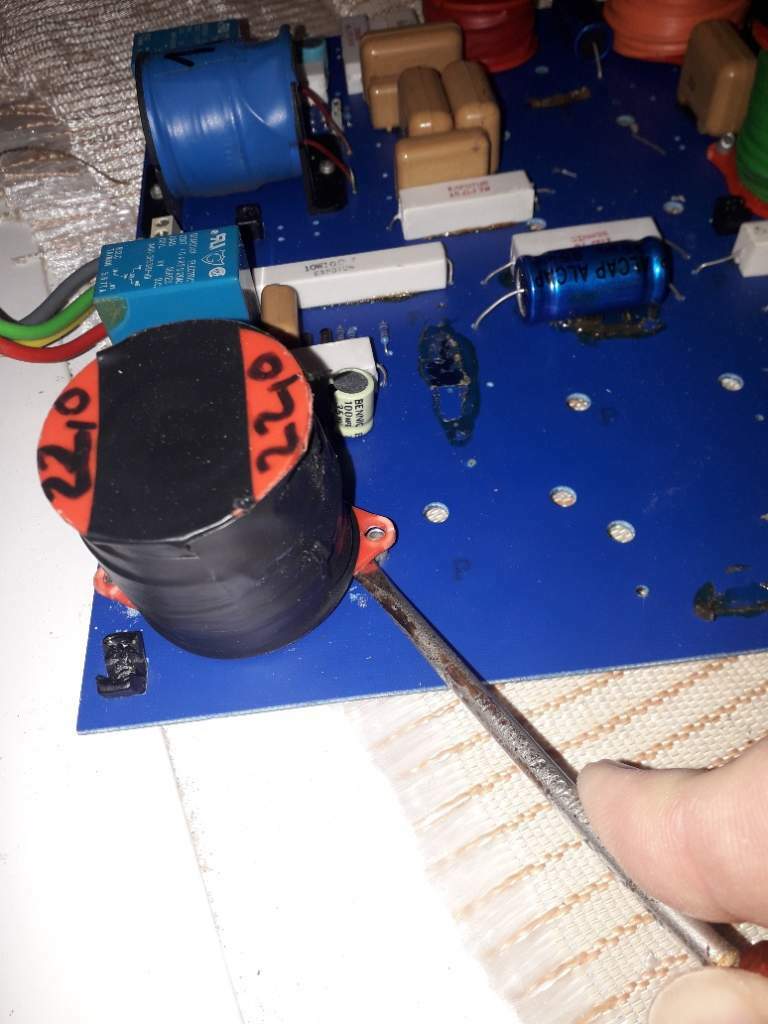

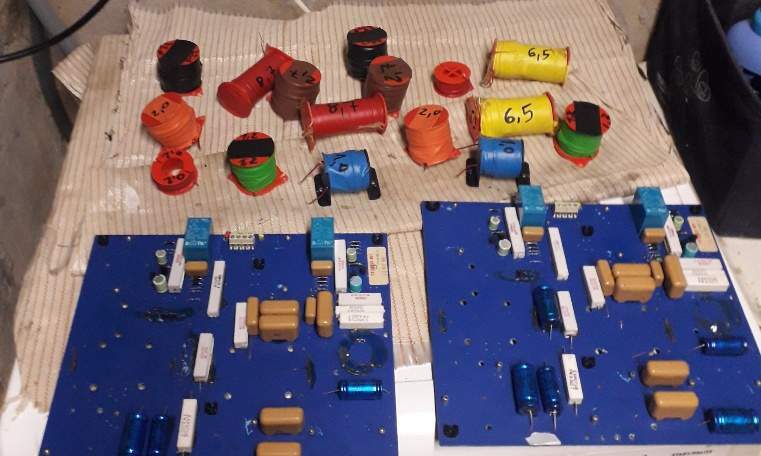

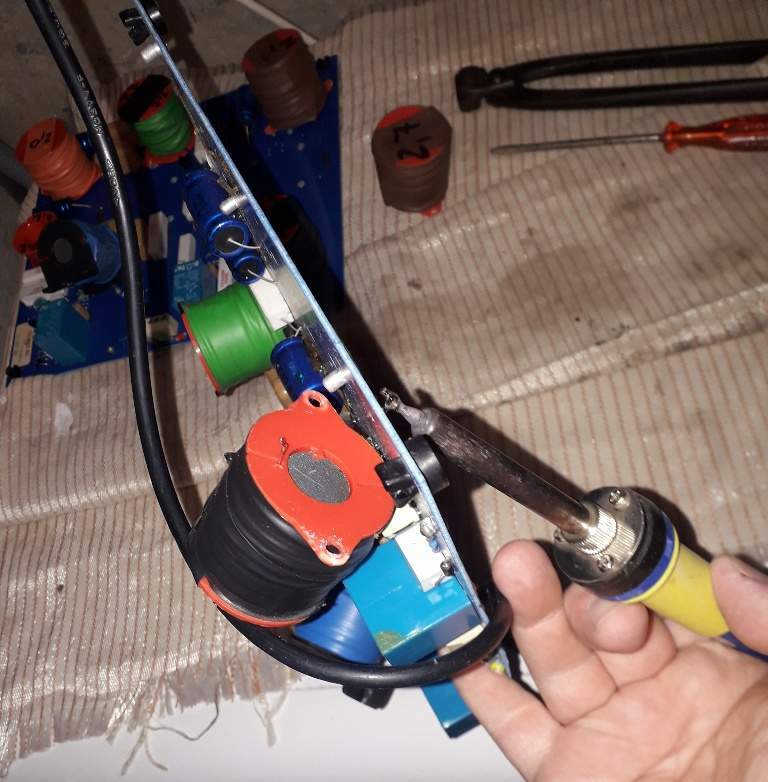

Iniziamo il lavoro, si procede con l'identificazione delle parti originali che ci servono e si dissaldano dalle vecchie basette...

[Ulmerino]

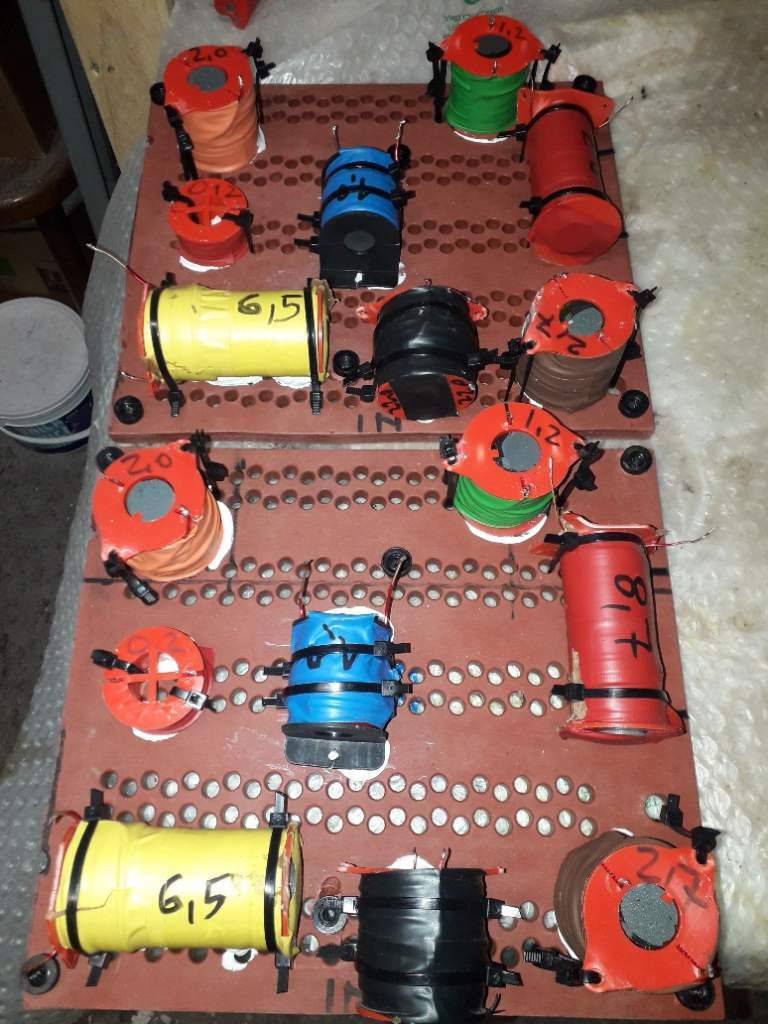

Si preparano le nuove basette (già con i fori e punti di fissaggio predisposti) e si fissano le induttanze, stando attenti, per quanto possibile,  a montarle con i campi magnetici sfalsati, onde  evitare mutue interferenze...

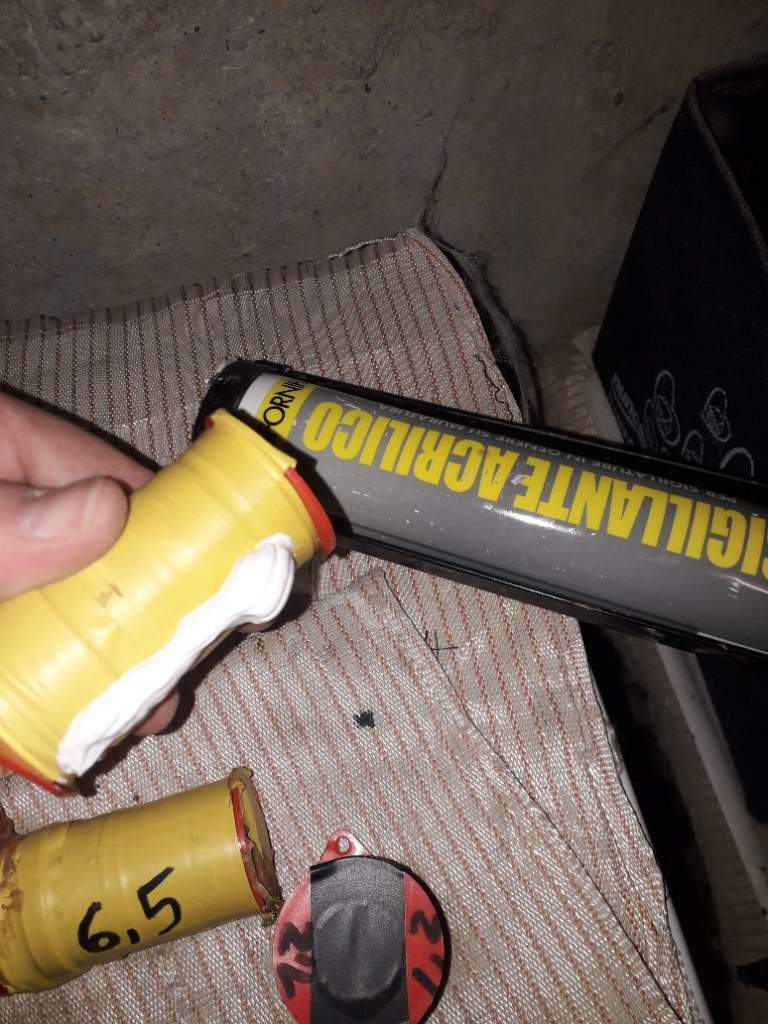

I componenti saranno fissati con pasta acrilica e fascette...



To be continued...





[Ulmerino]

Spero che questo thread possa essere utile a chi voglia cimentarsi in un recap delle Signore di Worthing...
