La bellezza del giradischi

[BEST-GROOVE]

Il 21/3/2021 at 12:15, Red Eagle ha scritto:

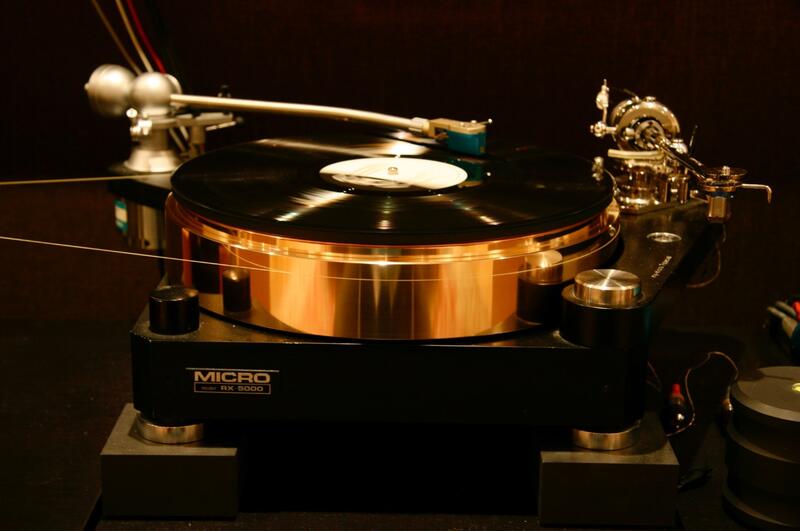

Ed ecco il mio gira



Ho tolto il secondo post e ingrandito la foto del primo.

[BEST-GROOVE]

5 ore fa, Montez ha scritto:

hai perfettamente ragione, sono stato precipitoso non ci ho pensato

Se @alexis  posterà qui si convertirà il 3ad a suo nome.

[nullo]

2 ore fa, LA ha scritto:

Magari dicci come, visto che i prezzi sono molto alti per 3 molle ad uso industriale.

😉

Questa è una delle tante versioni che puoi trovare in commercio.

un disco di alluminio, una rondella di alluminio ( ma puoi usare qualsiasi altro materiale adattto alla bisogna, dal PVC, al plexiglass, al....), qualche vite per rendere le parti solidali tra loro, una membrana elastica, due raccordi per pneumatica, un tubo di polietilene della misura dei raccordi, una valvola da auto, un serbatoio vedi tu se in metallo, PVC o altro, una pompa.





[Montez]

@BEST-GROOVE non c'è problema

[Panofsky]

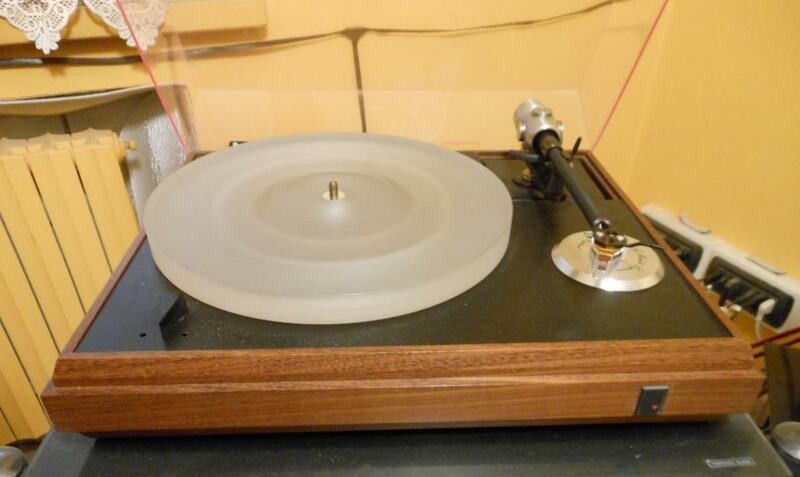

Visto che qualcuno ha postato realizzazioni proprie, questa volta mi azzardo a proporre un mio DIY

Sicuramente non la vetta della riproduzione analogica, ma invero bello assai, almeno per me

[fastdoc]

@Panofsky Confermo, molto bello !!

[BEST-GROOVE]

Il 23/3/2021 at 14:57, Panofsky ha scritto:

questa volta mi azzardo a proporre un mio DIY

Molto interessante ....apri un 3ad apposito con un bell'articolo no?

[pass]

@nullo anche io ho un lenco/laboratorio con cui sperimentare varie soluzioni

Sarei molto interessato ad approfondire il discorso mollecad aria ma qui andiamo  otto

Apriamo una discussione in diy?

[nullo]

30 minuti fa, pass ha scritto:



@nullo anche io ho un lenco/laboratorio con cui sperimentare varie soluzioni

Sarei molto interessato ad approfondire il discorso molle ad aria ma qui andiamo  ot

Apriamo una discussione in diy?



Come vuoi, anche se tutto sommato i dati per costruirne e sperimentarle ci sono già tutti.

Aprila e vediamo se qualcuno ha voglia di divertirsi a realizzarne.

l'importante ê che non si chieda un disegno quotato di un disco e una rondella senza aver pensato che cambiano a seconda del carico se non si vuole esagerare con la pressione. A parità di pressione per un apparecchio da cinque chili e uno da cinquanta, qualcosa cambia.

4 ore fa, LA ha scritto:

Queste sono le Molle MOSS.



Quello è uno dei mille modi in cui puoi tenere ferma una membrana elastica su un disco.

vanno bene anche di forma diversa.

Scusa, ma non capisco di quale disegno tu abbia bisogno.

se pass apre una discussione posta li.



[Panofsky]

Il 23/3/2021 at 18:09, BEST-GROOVE ha scritto:

apri un 3ad apposito con un bell'articolo no?

Non mi faccio pregare:

https://melius.club/topic/469-la-bellezza-del-diy-–-il-giracarlo/?tab=comments#comment-8034

[fauntleroy]

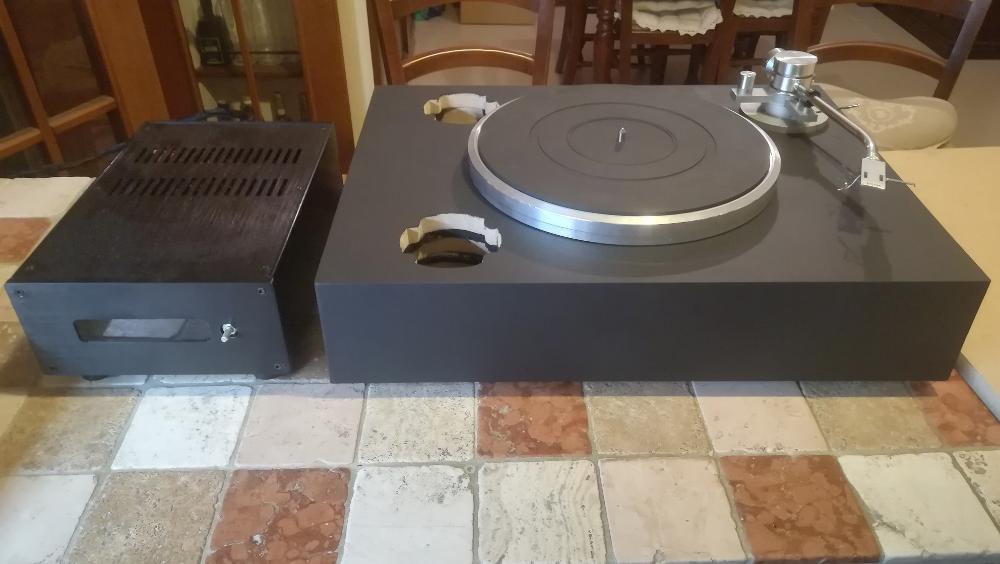

Visto che a quanto pare c'è spazio anche per il DIY, allora posto anche il mio, anche se non è il giradischi principale (quello è un Pioneer PL-70LII).
Non è bello, ma è un tipo, realizzato durante le vacanze di Natale.

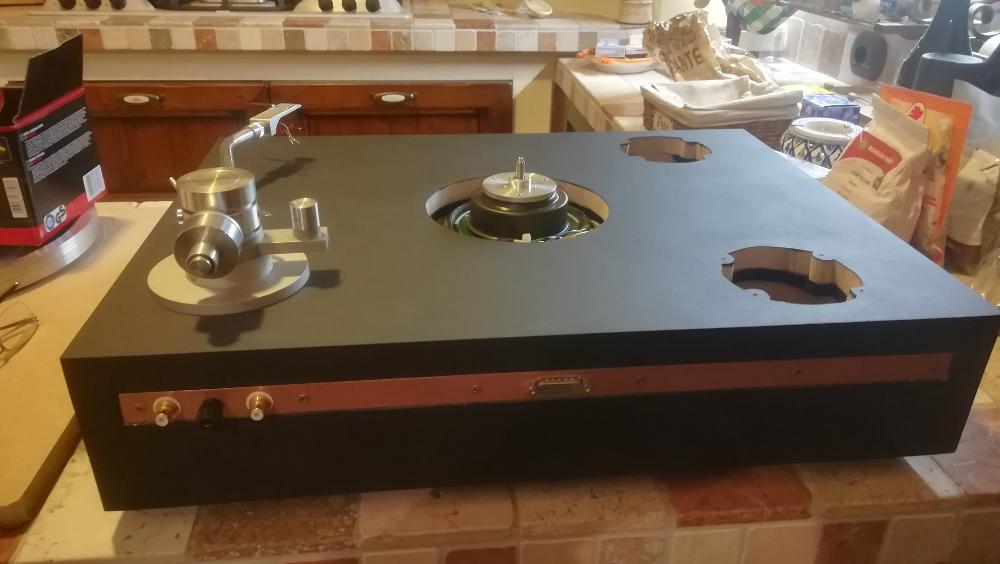

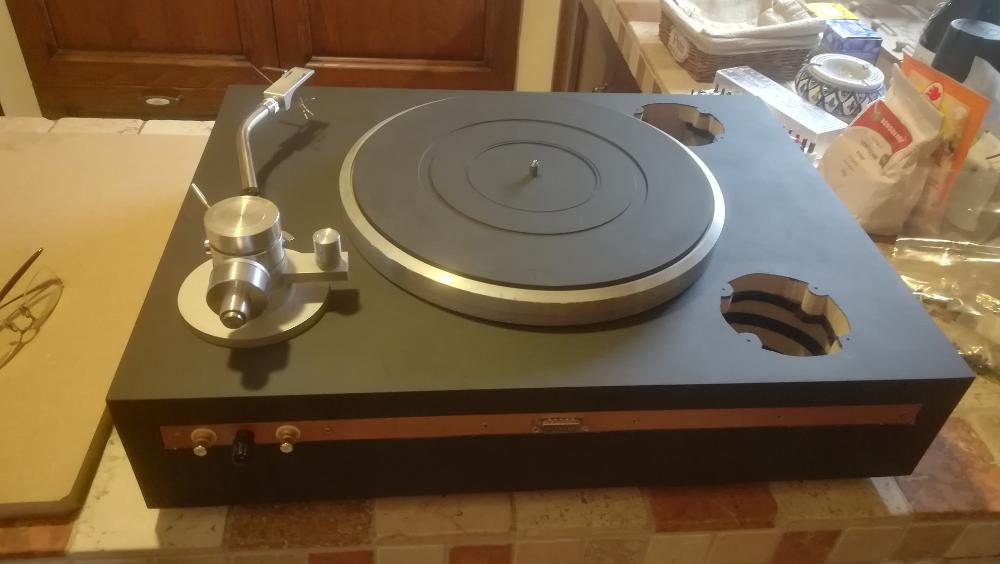

Il giradischi nasce dalle ceneri di un Pioneer PL-L1000, del quale utilizza motore, piatto ed elettronica (quest'ultima portata nel contenitore a lato).
Il telaio è formato da 4 strati di MDF da 19mm alternati a tre strati di neoprene da 10mm.
Motore e bracci sono disaccoppiati tramite l'ultimo strato di neoprene.
Bracci, in quanto i fori che si vedono sono destinati ad altrettante basette per il montaggio di eventuali altri due bracci.
Al momento monta il braccio di un Pioneer PL-30 da 10".
Il tutto poggia su piedini morbidi regolabili della Paulstra; mi riprometto di provare anche l'accoppiamento rigido.
Nel complesso è ovviamente piuttosto pesante, direi che siamo sui 15kg.
Il nero snellisce, ma è anche piuttosto grosso, circa 55x40x12cm.

[alberto1954]

@fauntleroy



Ho visto che ni piedini Paulstra sono componenti professionale per apparati industriali..

 Puoi descrivere quale hai usato ed i risultati.

Grazie



A.

[fauntleroy]

@alberto1954 ho usato questi:

https://it.rs-online.com/web/p/piedini-antivibranti/2547646/

Non metto la mano sul fuoco sul fatto che abbia preso quelli del link con filettatura M6, potrei aver preso gli M8, ma la sostanza è quella.

Sono cedevoli, ma non troppo.

Sottoposto ad urti laterali (colpi con la mano) anche piuttosto forti il giradischi smette di oscillare in meno di un secondo.

Diciamo che ha la "consistenza" di un telaio flottante.

Però, come ho scritto, sono caricati con circa 15kg.

I risultati sono, appunto, che la combinazione tra peso e cedevolezza (e smorzamento interno del telaio vero e proprio) fa sì che l'isolamento sia perfetto, nessun problema di feedback anche con pressioni di 110-115dB (e woofer da 15").

Ovviamente non ascolto sempre a quel volume... 😄

Sempre come ho scritto, mi riservo di fare confronti con un accoppiamento rigido, ma sono molto soddisfatto.

Quei piedini li ritengo ottimi per eventuali basi su cui poggiare giradischi o elettroniche, anche perché costano una cifra ridicola.

[Montez]

@Rimini a proposito del piatto lencohell, oggi ho fatto l'acquisto, dovrebbe arrivare entro fine mese

[Rimini]

@Montez Orpolá 😄 attendo le tue impressioni!
