Configurazione 2+1 (sub + diffusori amplificati)

[Tiggy]

Buongiorno! Alla mia postazione pc ho collegato al pc due diffusori amplificati PreSonus Eris E5.
Il segnale del portatile esce - via USB - in una Hiby FC3 con cui riesco ad ascoltare Tidal alla maddima definizione e da lì arriva ai diffusori.

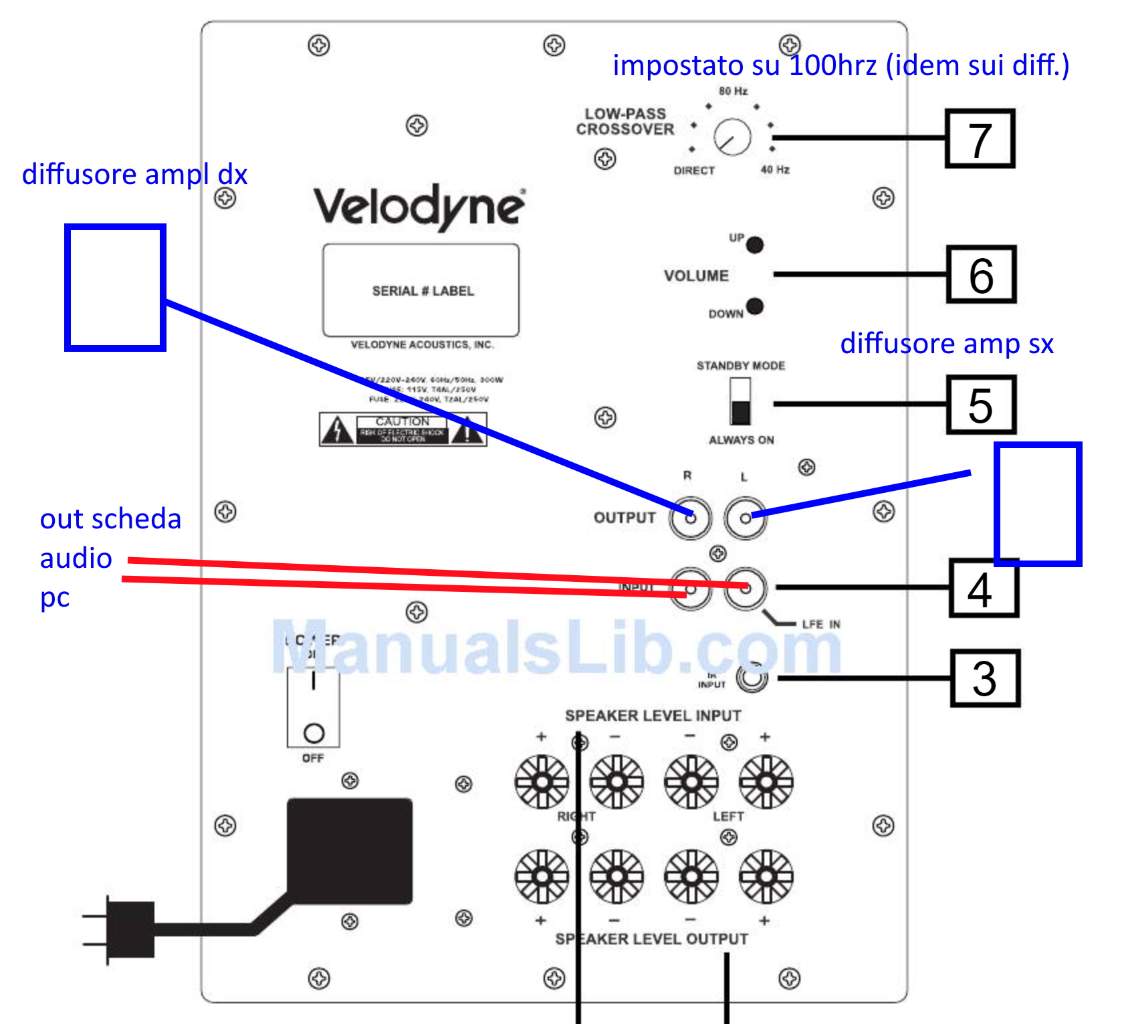

Poiché in quella postazione ci passo molto tempo ho provato ad aggiungere il subwoofer che avevo in taverna - un Velodyne CHT-120Q - secondo la configurazione qui sotto, impostando il taglio a 100hrz, ma evidentemente sbaglio qualcosa perché il subwoofer non lavora ed è completamente by-passato: posso anche spegnerlo del tutto e il suono continua ad arrivare solo ed unicamente attraverso i diffusori.

Qualcuno sarebbe così cortese da indicarmi la corretta configurazione o aiutarmi a capire dov'è il problema?

Grazie a chiunque vorrà aiutarmi



[mla]

Ciao @Tiggy

I collegamenti sembrano a posto.
Se il suono arriva ai diffusori anche col sub spento mi viene da pensare che sia un taglio passivo.

A parte questo una domanda stupida, il volume sul sub l’hai alzato?

Due prove.

1. Se togli il taglio interno ai diffusori, il suono in basso con le casse collegate direttamente è identico a quando passa attraverso il sub?

2. se non colleghi le casse al sub si sente qualcosa dal sub oppure nulla?



La prima domanda serve a capire se il sub effettua il taglio, la seconda per capire se il sub funziona.

Ovviamente gioca con il volume e i tagli.

[mla]

Dimenticavo, imposta lo standby ad always on se non lo avessi già fatto.

[Tiggy]

@mla ciao mla! 1) il suono cambia distintamente, quindi il taglio non c'è 2) non si sente nulla (il volume è a 50/80)
Se modifico il taglio dietro al sub, stacco attacco uno o l'latro canale, non succede nulla



[Tiggy]

@mla è always on (ho avuto il dubbio che il livello del segnale in uscita fosse troppo basso... volume alzato al massimo sul dispositivo di uscita.
Ah...Il sub è acceso 🙂

[cactus_atomo]

@Tiggy due cose



a)  spegni il sub, tanto non suona 😁

b) non sarà che le due uscite  che usi per sub e diffusori amplificati non possono essereutilizzate contemporneamente?

[Tiggy]

@cactus_atomo 😄 in effetti… se è così che va meglio spegnerlo… però se fosse l’hp b) dovrebbe suonare solo il sub quando ho fatto la prova nr.2…

[mla]

37 minuti fa, Tiggy ha scritto:

il suono cambia distintamente, quindi il taglio non c'è

Beh direi il contrario, cioè se con i diffusori senza taglio interno mettendo il taglio sul sub e poi mettendo e togliendo il sub col suo taglio a 100Hz il suono cambia, significa che il sub effettua correttamente il taglio.

Perciò se il sub non produce alcuna frequenza col proprio woofer sembrerebbe proprio guasto.

A questo punto se il manuale non contempla situazioni del genere, proverei a rivolgermi al venditore, chiunque sia.

[Tiggy]

No, non mi sono spiegato: collegato o non collegato, nei diffusori non cambia nulla. Il cambio è evidente se modifico il taglio dietro i diffusori: sub acceso o spento, non cambia nulla

pensavo mi avessi chiesto di togliere il taglio sui diffusori non sul sub

[mla]

@Tiggy
Ok capito, purtroppo comincio a temere un guasto, spero non sia così.



[pro61]

Ma se stacchi le casse, il sub suona da solo?

Puoi mettete una mano sul woofer per vedere se vibra?

[Tiggy]

@pro61 no, collegato via rca come da disegno non suona. Non è un problema di segnale, altrimenti non funzionerebbe come by pass, ma non amplifica e non taglia. Se i collegamenti sono corretti, temo ci sia un guasto

[pro61]

@Tiggy non è  che hai il volume di uscita del Dac troppo bassa e quello delle casse troppo alto, per cui il segnale è sufficiente a pilotare le casse ma non il sub?

[Tiggy]

@pro61 ho utilizzato un secondo DAC con una sezione di pre-amp (=volume regolabile) tale da garantire un livello di uscita più alto, ma non funziona nulla, neppure mandando il segnale solo al sub, senza ritorno ai diffusori: ho l'impressione che il percorso che porta il segnale all'interno del circuito di amplificazione/taglio frequenze del subwoofer sia guasto 🤕

[mla]

@Tiggy

Non ci sono fusibili nel sub eh?

[Tiggy]

@mla non mi pare proprio... adesso provo a smontare la scheda e vedere se ci sono tracce di bruciato su qualche componente o pista



[Tiggy]

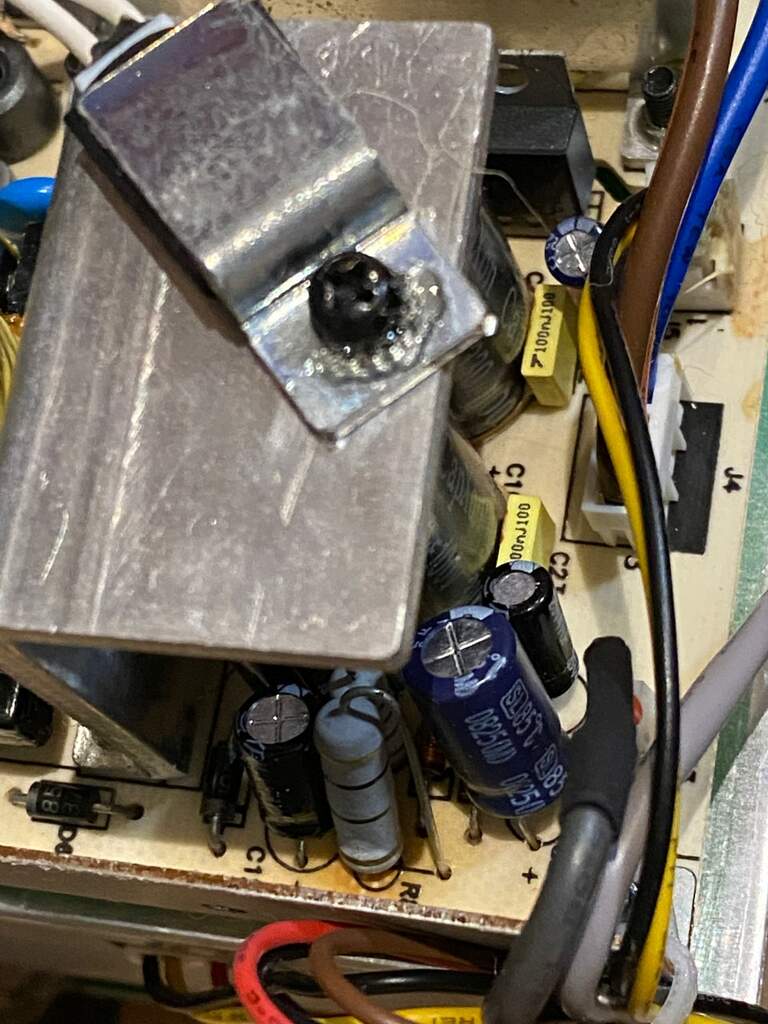

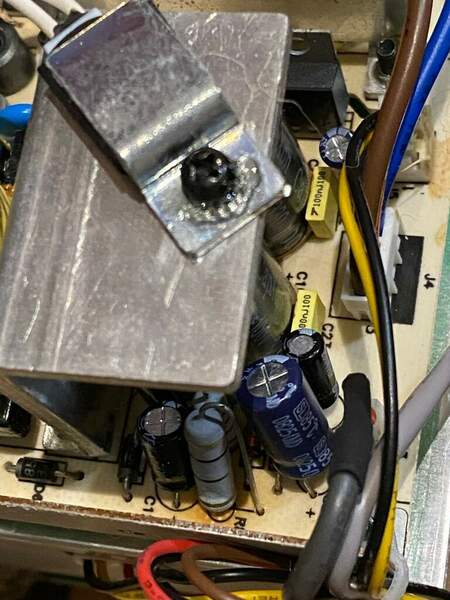

Vedo solo un punto con un ingiallimento sospetto… tutto il resto sembra integro: ma ne basta uno!!! 😱



[mla]

@Tiggy

purtoppo qui non posso aiutarti, come detto in precedenza credo convenga chiedere info al venditore se possibile, altrimenti farlo controllare da un tecnico.
