Phase Linear vintage pre 4000 e finale 700: ancora attuali?

[GFF1972]

1 ora fa, GFF1972 ha scritto:

ma a me sembra che di questo diffusore in rete si trovi un po’ tutto

volevo dire di questo amplificatore in rete …

[TheoTks]

6 ore fa, Pimpinotto ha scritto:

che ha anche aggiunto una protezione per i diffusori

Infatti, la protezione è più che mai utile; infatti il progettista si affida, a questo scopo, alla rapida fusione dei fusibili di alimentazione in caso di corto drastico e potrebbe anche andare, ma innanzitutto, è bene che all'accensione e allo spegnimento le uscite siano interrotte per il tempo nel quale il circuito si stabilizzi (molti finali fanno un apprezzabile botto, più marcato allo spegnimento), poi un guasto che non sia rappresentato da un corto netto, ma da una alterazione dell'offset (evenienza piuttosto rara, ma possibile), metterebbe a serio rischio il diffusore del canale interessato.

Il compito della protezione é

1) ritardare l'inserimento del carico per dar tempo al finale di stabilizzarsi

2) tenere sotto controllo l'offset e disinserire il carico in caso di alterazione al superare dello scalino di tolleranza

3) disinserire il carico quando venga superato, oltre un tempo di soglia, il limite clipping

4) controllare lo spegnimento (ossia disinserire il carico subito dopo che il finale viene spento per evitare che il relè rimanga eccitato per la carica residua degli elettrolitici)

Certo si può anche fare senza, ma secondo me, è inutile correre rischi evitabili (da un certo tempo in poi, la stragrande maggioranza dei marchi, ha adottato circuiti simili)

[GFF1972]

@TheoTks Interessante. Questa protezione in cosa si sostanzia? Forse, in un interruttore posto tra i circuiti dell’amplificatore ed i connettori dei cavi di potenza?

[paolosances]

Il sistema lo conobbi su ebay ,era posto in vendita tra i tanti ricambi per i Phase Linear; è stato realizzato da Dom Inlay,ex tecnico della factory Phase Linear.

[cactus_atomo]

9 ore fa, Pimpinotto ha scritto:

i Phase Linear sono stati soprannominati "Flame Linear"

questo perchè i 400 e sopratutto il 700 erano i finali stereo più potenti presenti sul mercqto ed i 700 vnivano improriamente usati anche in ambito pro per alimentare i diffusori dei concerti rock, ma erano ampli home non natiper un uso heavy duty

[Moe]

perdonatemi il piccolo OT rispetto al titolo del thread, resto comunque in casa Phase Linear...

un 200 come lo vedete? mi piace molto nella sua semplicità e non ho bisogno di grande potenza, credo sia pure troppa per me...c'è comunque bisogno di un giro dal dottore e della protezione immagino

[TheoTks]

@Moe il 200 non lo conosco, ma credo sia gia fornito di protezione a relè



1 ora fa, cactus_atomo ha scritto:

ma erano ampli home non natiper un uso heavy duty

Precisamente, anche il peso è inferiore perchè i radiatori di calore sono di ampia superficie e di scarsa massa, poco adatti ad essere impilati fra i rack degli impianti pro (i finali pro sono in genere forniti di raffreddamento forzato)

-

@GFF1972 la protezione funziona con un relè posto fra le uscite dei finali e le uscite per i diffusori ed è controllato da un proprio circuito elettronico.



[Pimpinotto]

2 ore fa, cactus_atomo ha scritto:

11 ore fa, Pimpinotto ha scritto:

i Phase Linear sono stati soprannominati "Flame Linear"

questo perchè i 400 e sopratutto il 700 erano i finali stereo più potenti presenti sul mercqto ed i 700 vnivano improriamente usati anche in ambito pro per alimentare i diffusori dei concerti rock, ma erano ampli home non natiper un uso heavy duty

Il nomignolo "Flame Linear" nasce principalmente  per un discorso di protezioni pressochè assenti o molto "lasche" che fanno si che, in caso di determinati guasti, gli altoparlanti vadano "in fumo".

.

Infatti, se si va a vedere, in tempi recenti, c'è stato un discreto "fiorire" (se ne trovano diversi anche sulla "baia"), da parte di appassionati e di ditte "esterne" alla casa madre,  di kit di protezioni, dedicati proprio ai suddetti Phase Linear.

.

Per quanto riguarda la potenza, c'erano, comunque, anche altri contemporanei di potenza paragonabile al PL400 e 700 come il Dynaco ST400 e il Marantz 500 che, provato su Stereoplay in batteria, assieme al PL700, risultò erogare al banco di misura oltre 320W per canale su 8ohm contro i circa 355 x canale del 700.
Probabilmente, i finali Phase Linear, in virtù della loro costruzione estremamente sobria ed essenziale (anche nella realizzazione degli chassis) riuscivano ad avere dei prezzi molto più competitivi, rispetto ai pochi concorrenti contemporanei di potenza paragonabile





[cactus_atomo]

@Pimpinotto inoltre i phase linear  erano pensati per essere inseriti in rack pro e sono entrati in produzione i 700 almeno 3 anni prima del marantz 500

[Pimpinotto]

19 minuti fa, cactus_atomo ha scritto:

inoltre i phase linear  erano pensati per essere inseriti in rack pro e sono entrati in produzione i 700 almeno 3 anni prima del marantz 500

I Phase Linear 700 e 400 son o, rispettivamente del 1970 e 1972

Il Marantz 500 è del 1972

Il Dynaco ST400 è del 1973

[cactus_atomo]

@Pimpinotto esatto e uando p uscito il 700 era il finale di grn lunga più potente esistente sul mercato

[LaVoceElettrica]

56 minuti fa, cactus_atomo ha scritto:

inoltre i phase linear  erano pensati per essere inseriti in rack pro



2 ore fa, TheoTks ha scritto:

Precisamente, anche il peso è inferiore perchè i radiatori di calore sono di ampia superficie e di scarsa massa, poco adatti ad essere impilati fra i rack degli impianti pro



Mettetevi d'accordo.

[bear_1]

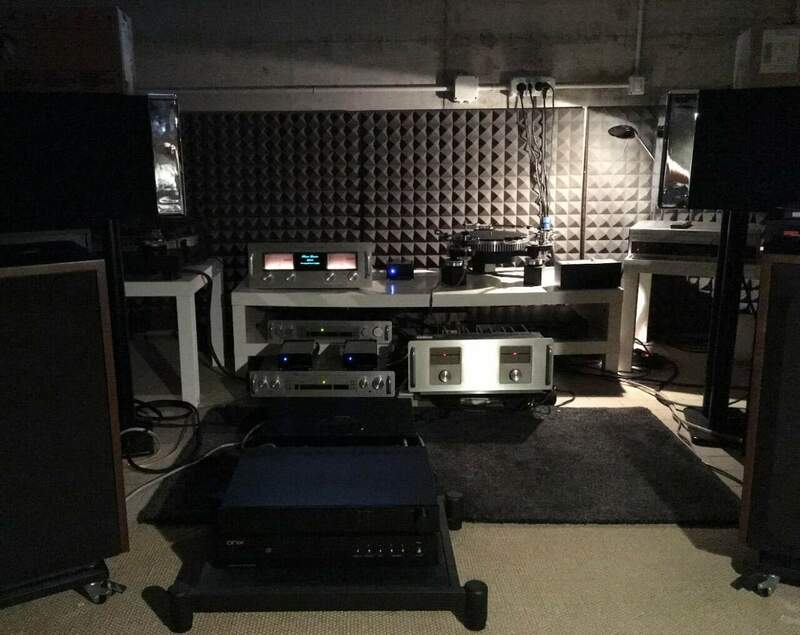

..questi i miei in una delle tante configurazioni...

[password]

@TheoTks Il 400 che ho avuto credo non abbia protezioni, ricordo un discreto botto sulle casse allo spegnimento, spingeva 2 Ar 10TT, comunque mai guastato. Poi ho avuto i 100 e il dual 500 che menava come un fabbro su delle Timpany 1D. Pre ho avuto il 4000 e il 3000, questo secondo me molto ben fatto e anche meglio suonante e bello.

Sempre senza guasti tutti i PL avuti

[BEST-GROOVE]

1 ora fa, bear_1 ha scritto:

..questi i miei in una delle tante configurazioni...



sbaglio o sembra uno scantinato dove hai collocato uno degli impianti?
