Pre a valvole autocostruito con le 76. Magagne e errori

[mariovalvola]

@walgeHai ragione. Fai prima a partire da zero

[joe845]

Concordo...😉

G

[Stel1963]

@walge @mariovalvola @joe845 @Ashareth

11 ore fa, mariovalvola ha scritto:

Hai ragione. Fai prima a partire da zero

Avete ragione E’ quello che pensavo.  Ma credevo di essere troppo critico! Ci metto meno a rifarlo completamente.   Ma non riesco a metterci mano prima di ottobre (come al solito, sono un forumer/audiofilo stagionale😂😂😂😂). Nel frattempo oggi gli levo la girante e gli metto le resistenze, che almeno la raddrizzatrice raddrizza veramente e non mi viene il nervoso tutte le volte che guardo la “valvola finta”, e lo porto in campagna. A ottobre smonto tutto e ricostruisco.  Lo schema postato da Enrico (grazie!!!) non è difficile da seguire, anzi.  Mi servirà sicuramente una mano sul posizionamento e layout.  Vorrei farlo tutto a ponticelli di ancoraggio bello preciso e pulito come i kit di Yamamoto. La 76 suona davvero in modo fantastico, e ne ho una bella scatola, una ventina di marche diverse tutte nuove e accoppiate in parte prese da un gentilissimo appassionato dell’Astigiano. Questo accrocchio lo ho commissionato e aspettato 4 mesi. Il primo non funzionava proprio (ronzio più forte del segnale audio)  Vabbeh, almeno mi ha motivato a riprendere in mano il saldatore Visto che è da rifare ex novo pensavo ad una struttura proprio stile Yamamoto, base in legno superiore su cui viene montato tutto da sotto e scatola metallica sotto.

[joe845]

bella sì! non proprio sicurissima, però se non hai bambini...

G

[Stel1963]

@joe845 ne ho 3. Costano una cifra di libri, paghette, ripetizioni, cellulari rotti etc.  Se ne smaltisco uno o due miglioro l’economia familiare!😂😂😂😂😂.  Scherzo! Sotto si applica con 4 viti il case metallico in rame che chiude tutto.

[joe845]

Ahh, ok 🙂

G

[mariovalvola]

o così

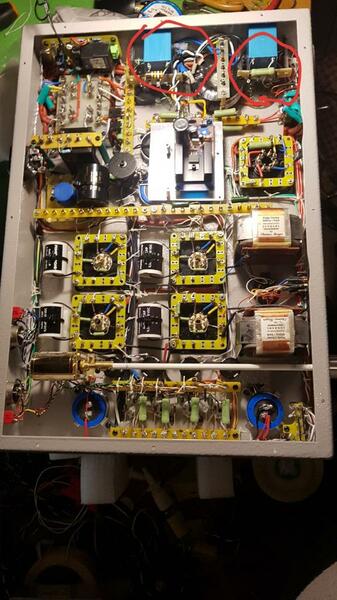

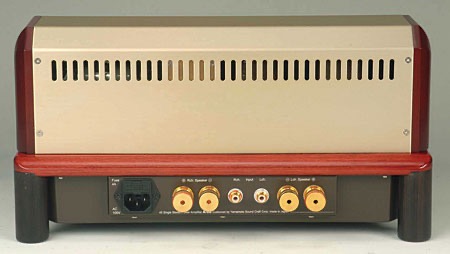

p.s. è il mio ampli per cuffie Stax

[Stel1963]

@mariovalvola orkaloka!!!! 😳😳😳😳😳 Che spettacolo!   Foto sopra anche!   Così lo voglio costruire.  🤩🤩🤩🤩🤩

[Fabio]

@mariovalvola spettacolo complimenti Mario

[Ashareth]

Il 14/5/2021 at 20:36, mariovalvola ha scritto:



Ciao Enrico. In Inghilterra ti annoi ?



Hehehe, sono in Italia questo mese, lavoro in remoto, o come dicono solo da queste parti, sono in “smart working”

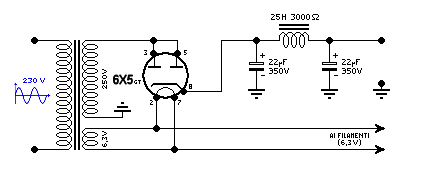

Sull’alimentazione dello schema: ho provato a simulare con PSUD 2 e il comportamento è meno che ideale, la tensione sale molto all’inizio e poi si stabilizza sui 260V.
Per avere un comportamento più canonico (lenta salita verso la tensione voluta), andrebbe aumentato abbastanza l’ultimo condensatore e questo rende la 6X5 inutilizzabile visto l’aumento di corrente di picco.







[Stel1963]

1 ora fa, Ashareth ha scritto:

andrebbe aumentato abbastanza l’ultimo condensatore e questo rende la 6X5 inutilizzabile visto l’aumento di corrente di picco

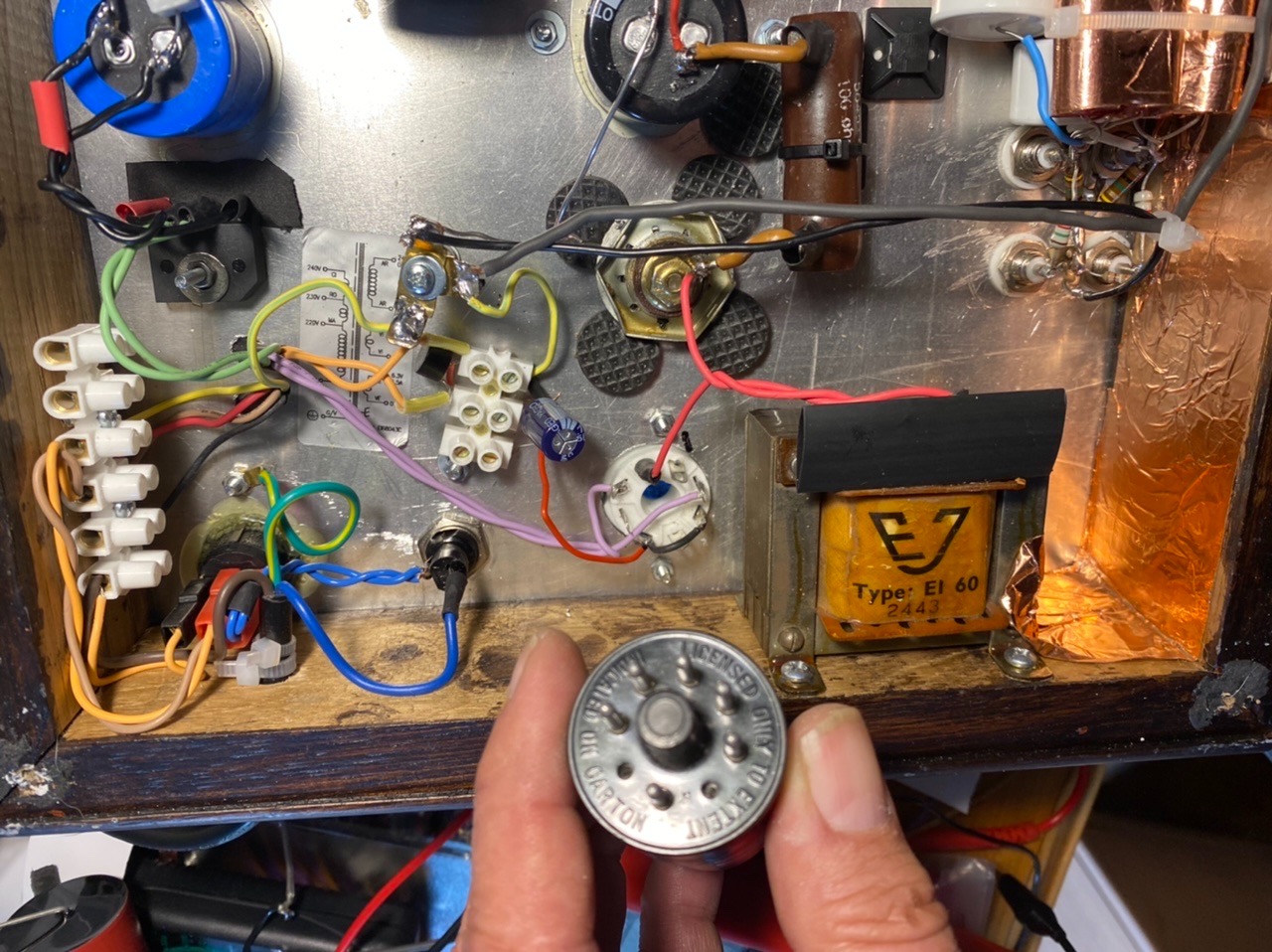

Aia.   Quindi mi conviene lasciarla “finta” come adesso con la girante? Ho  già inserito un ulteriore condensatore, 470uf 450v, dopo l’ultima resistenza.  E ha lavorato così per un po.  Calcola che non tutto corrisponde allo schema sopratutto nell’alimentazione.  Lo tolgo?  Metto foto qui sotto.   Tra l’altro volevo eliminare la girante e far lavorare la valvola.  Quei 260R inseriti nel circuito in corrispondenza del trasformatore cosa sono? La resistenza del trafo o 2 resistenze da inserire se si vuole ripristinare la gx5 a finzionare come rettificatrice? Cosa può causare il ronzio a 50hz oltre ad un incubo di cablaggio caotico e confuso?

[Stel1963]

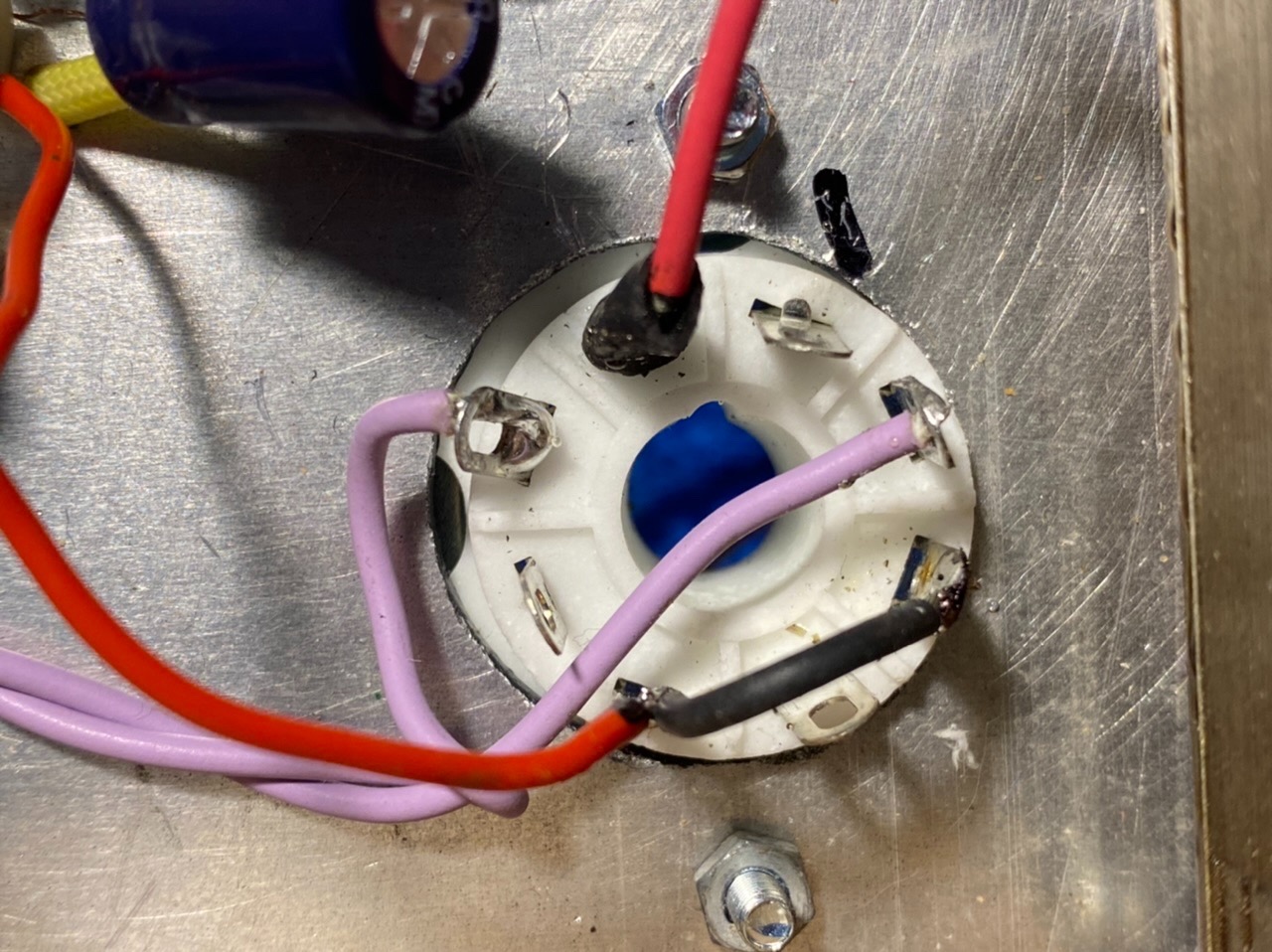

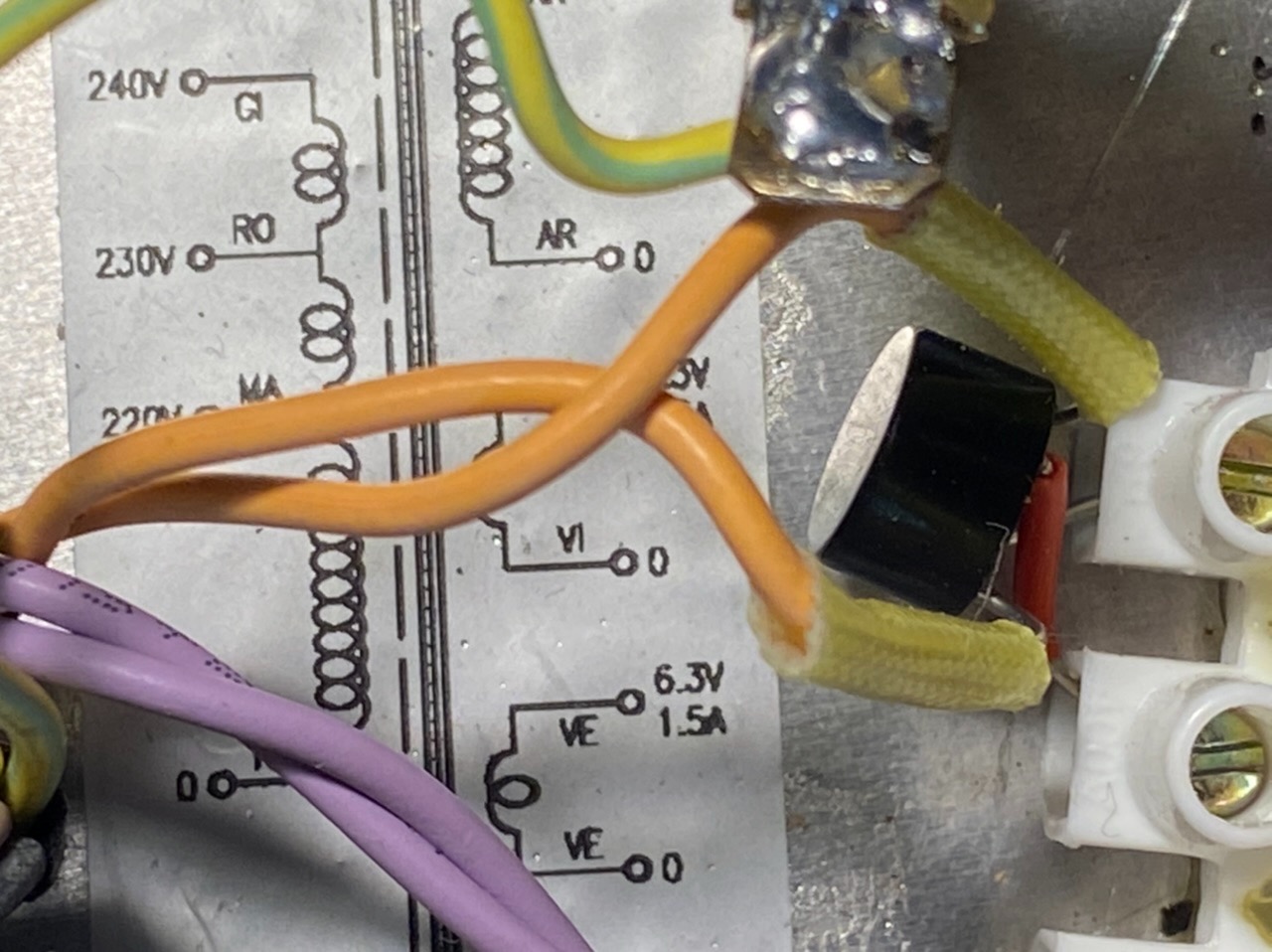

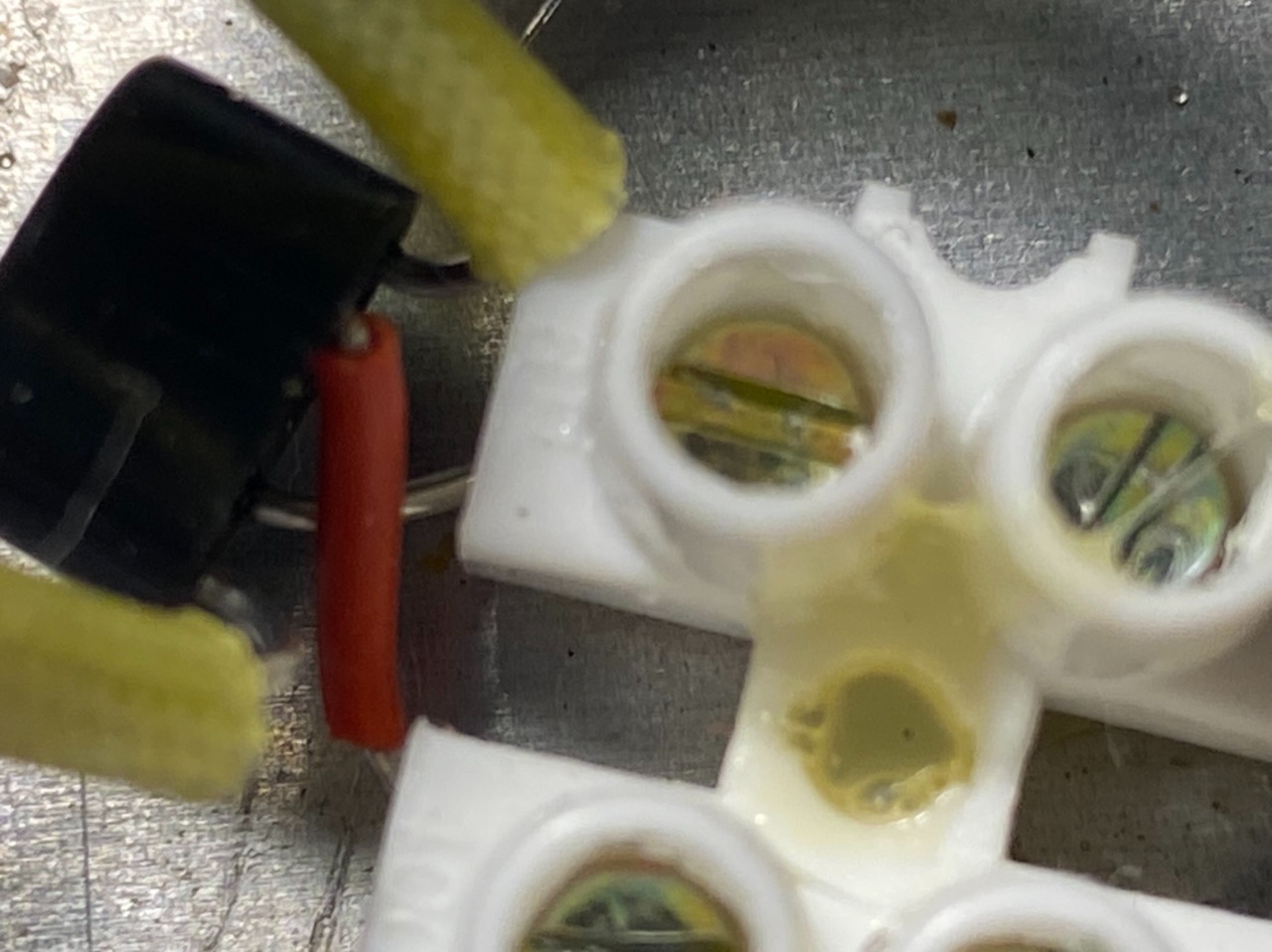

@Ashareth Metto foto qui sotto

[walge]

scusa me è inutile provare a caso con quel casino che ti ritrovi

Se vuoi risolvere, smonta tutto e rifai da capo.

Poi per l'alimentazione si vede come ottimizzarla.

Il ronzio se è a 50 Hz è induzione  ( pessimo cablaggio e/o trafo scarso) se è a 100 Hz e un problema di scarso filtraggio e cablaggio



Walter

[Stel1963]

@walge possiamo addirittura chIamarlo “cablaggio” questo casino? Il cablaggio si offende!  E vero.  Stavo per buttar via un altro pomeriggio.  Ok. Archivio tutto e ne riparliamo fine settembre 🙁

[viale249]

@Stel1963 ma perché chiami "girante a fet" (?) quello che in foto sembra un banale ponte a diodi? O mi sono perso qualche cosa? 😉

Comunque mi unisco anche io al coro di quelli che ti consigliano di recuperare i componenti e ripartire da zero!
