Gli Akkrokki, diffusori a dipolo multivia

[checilascialozampino]

Il 16/1/2026 at 22:52, Ulmerino ha scritto:

Questo è lo schema con le quote principali dei pannelli...





[checilascialozampino]

Ovviamente ho schematizzato.molto..

Però potresti usare un cordino e delle carrucole per regolare l'inclinazione sopra, mentre sotto basta un legno con incastro a diverse misure, ad esempio..





Mentre a sx ho disegnato una barra filettata che arriva al soffitto con un tappo o gommino etc, e passa per due lastre con dato saldato (si trova a poco nei Brico) fissati a 90 sui morali, quindi orizzontali.



In basso nella barra -che sceglierei grossa- puoi fissare un dato col fermafiletti.



Con una chiave a crick avviti la barra filettata che premendo sul soffitto mette in sicurezza tutto il pannello (una per lato ovviamente)

[checilascialozampino]

Per fissare la corda puoi usare una botta piccolina da piccole imbarcazioni..

C'è ne sono di tutte le misure e tutti iateriali, ed a mio avviso sono molto eleganti..

[PL-L1000]

Ulmerino le farebbe come minimo motorizzate.

Coi motori di un vecchio bobine.

[Ulmerino]

@checilascialozampino

https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://melius.club/topic/25459-trombenstein-mk3-diffusori-a-tromba-ripiegata/&ved=2ahUKEwigne-n5puSAxX-hf0HHVBZDNIQFnoECBEQAQ&usg=AOvVaw3FhFdnH09toL6t-7f3RtiE







[Ulmerino]

@checilascialozampino

https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://melius.club/topic/26369-i-katafalki-diffusori-a-parete-con-subwoofer-a-tromba/&ved=2ahUKEwiYt-LX8ZuSAxXvg_0HHfNuCs4QFnoECCcQAQ&usg=AOvVaw1m8qIB2nC_08DokJPF3WFR









[Ulmerino]

@checilascialozampino tranquillo che non oscilla nulla, i pannelli hanno solidi muraletti di supporto, avvitati alle basi. Non hanno nessuna inclinazione,  il peso grava tutto alla base del diffusore.

[checilascialozampino]

9 ore fa, PL-L1000 ha scritto:

Ulmerino le farebbe come minimo motorizzate.

Coi motori di un vecchio bobine.

Uau!

Sarebbe il top!



Cmq mi scuso con Ulmerino per essermi lasciato un po' andare e forse intromesso troppo in consigli non richiesti..



ogni tanto mi devo mordere la lingua, i moderatori ne sanno qualcosa..



Tienici aggiornati su come procede.

Cosa amplificherà il tutto?

Ma tu lo pensi per volumi moderati e per avere un suono molto dettagliato, o lo hai pensato per la potenza il tuo sistema?



PS. Interessante perché puoi anche invertire i pannelli a capire come cambia il suono con gli alti al centro.

Anche io lo posizionerei così per aumentare la stereofonia, ma un vecchio tecnico esperto in altro blog mi spiegava che gli alti nella teoria andrebbero al centro perché risentono meno della "perturbazione" dei bassi.

Beh il tuo sistema mi pare ottimo per saggiare questa cosa se vorrai!

[checilascialozampino]

@Ulmerino

Ho visto i video!

Ora ho capito.. ho visto le foto nella galleria degli impianti!

Mi aveva colpito molto!

Complimenti, bellissimi lavori!

[Ulmerino]



Aggiornamento...

Così come erano strutturati, gli Akkrokki erano poco gestibili, troppo grandi, la movimentazione è difficoltosa...

Per fortuna che il tutto era avvitato e imbullonato...li ho smontati completamente e riconfigurati come un sistema a 4 elementi separati, in modo da gestirli meglio...inoltre ogni elemento sarà costituito da due parti impilabili  così da rendere agevole il trasporto e lo spostamento anche da una sola persona...

Ci saranno due torri per i bassi con 4 woofer da 30cm ognuna (2 moduli ogni torre), alte 225cm base compresa, larghi 40, caricati a dipolo, ma con pareti laterali in modo da contenere il cortocircuito acustico. Alla base c'è l'alloggiamento per il crossover...



[Ulmerino]

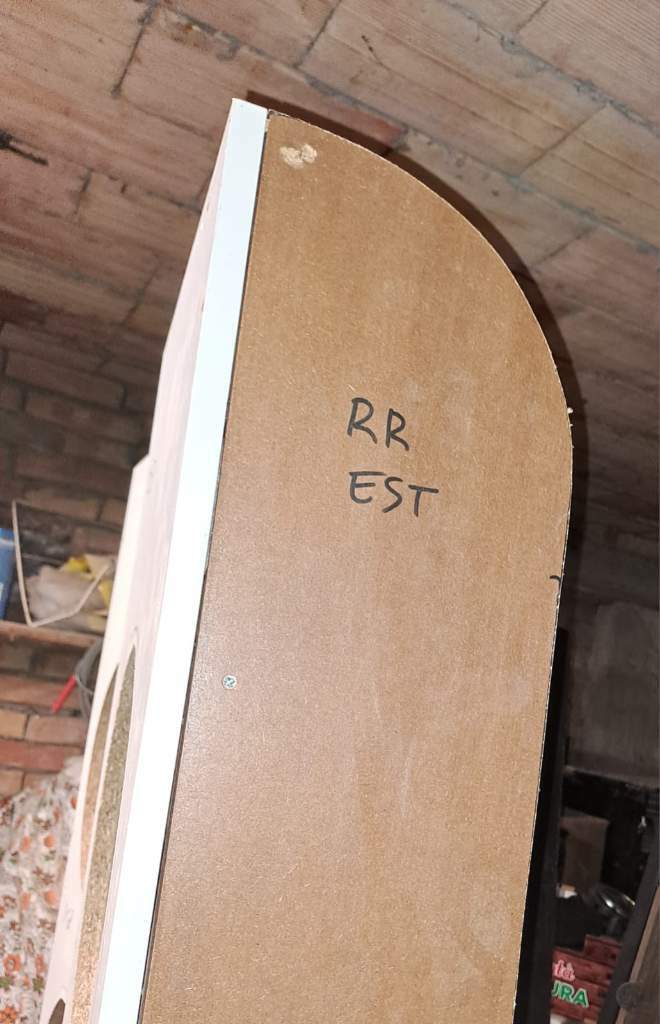

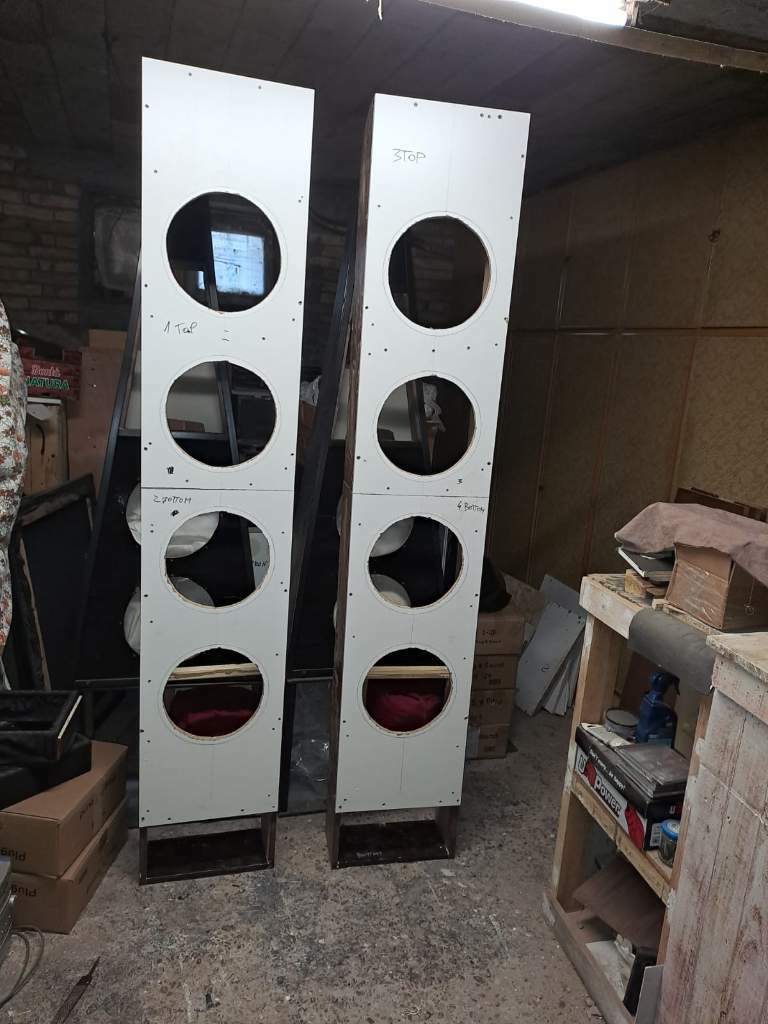

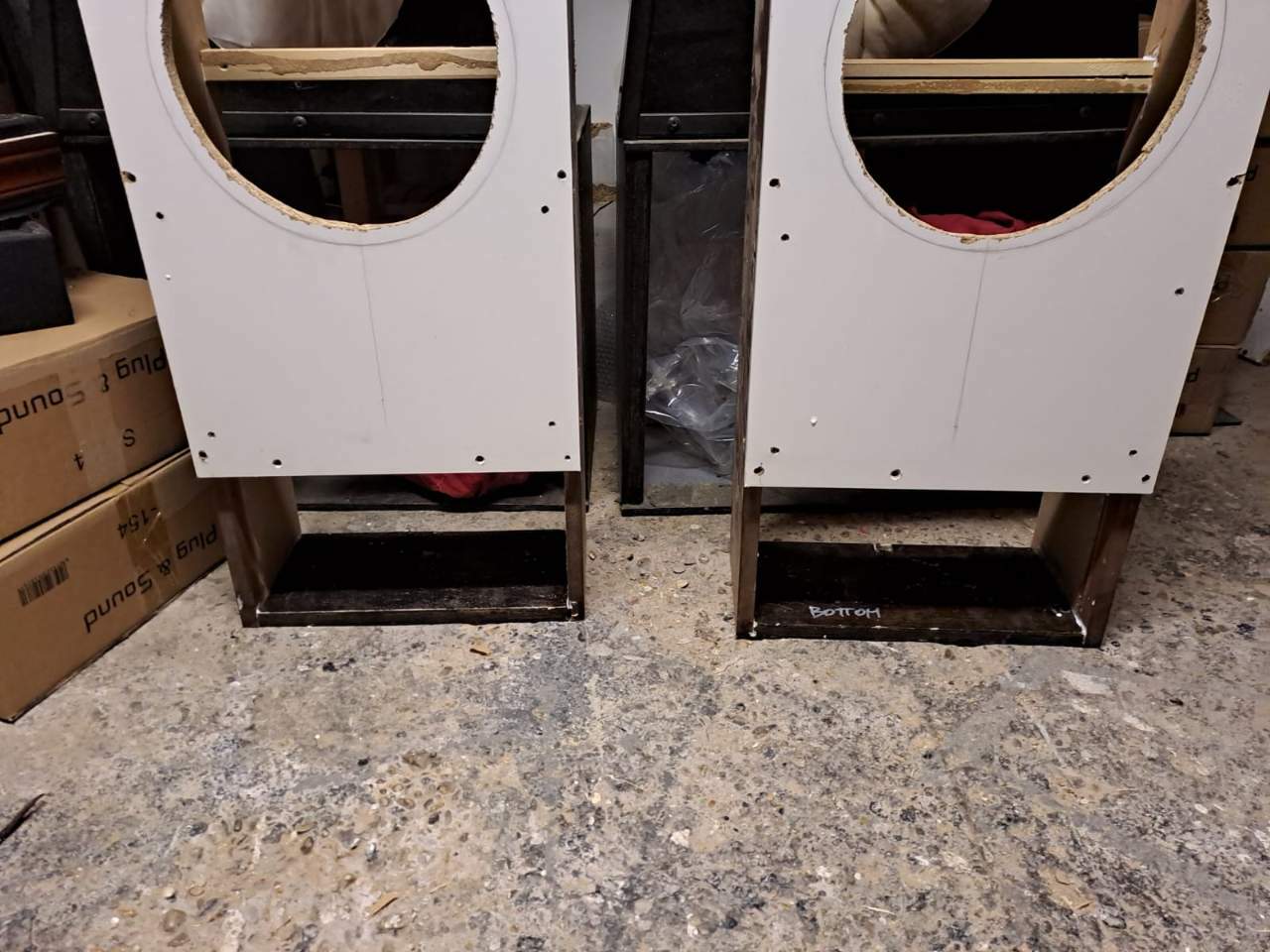

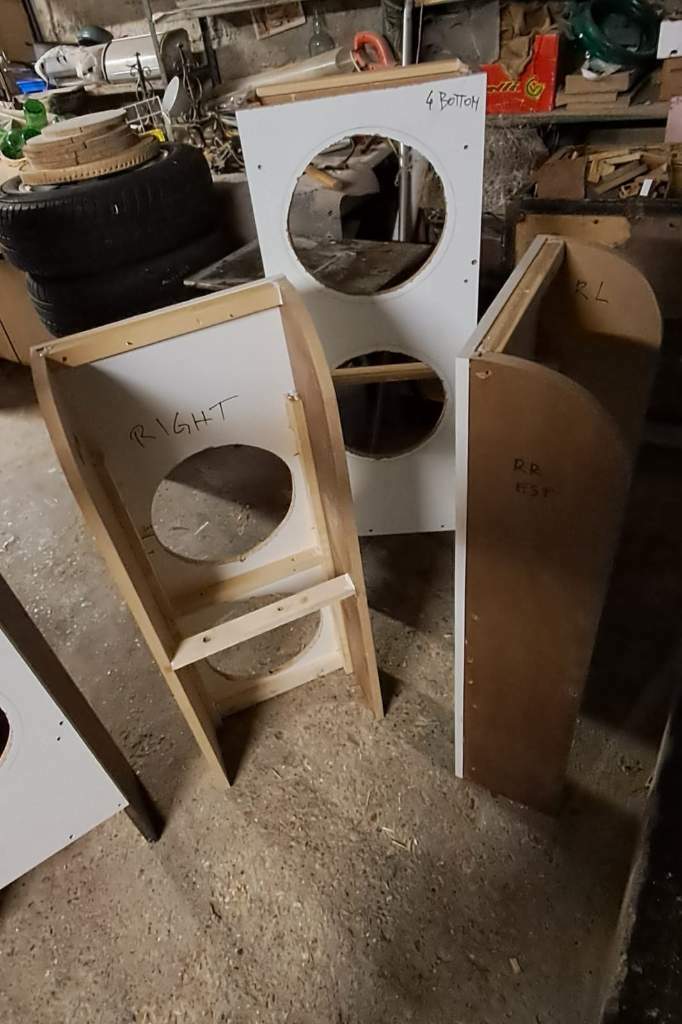

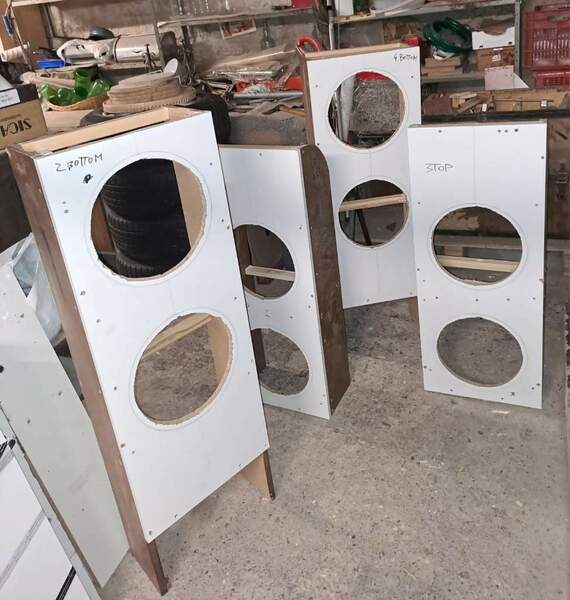

Qualche foto dei moduli per i bassi grezzi,  appena costruiti...tutto andrà stuccato, carteggiato e verniciato...

[Ulmerino]

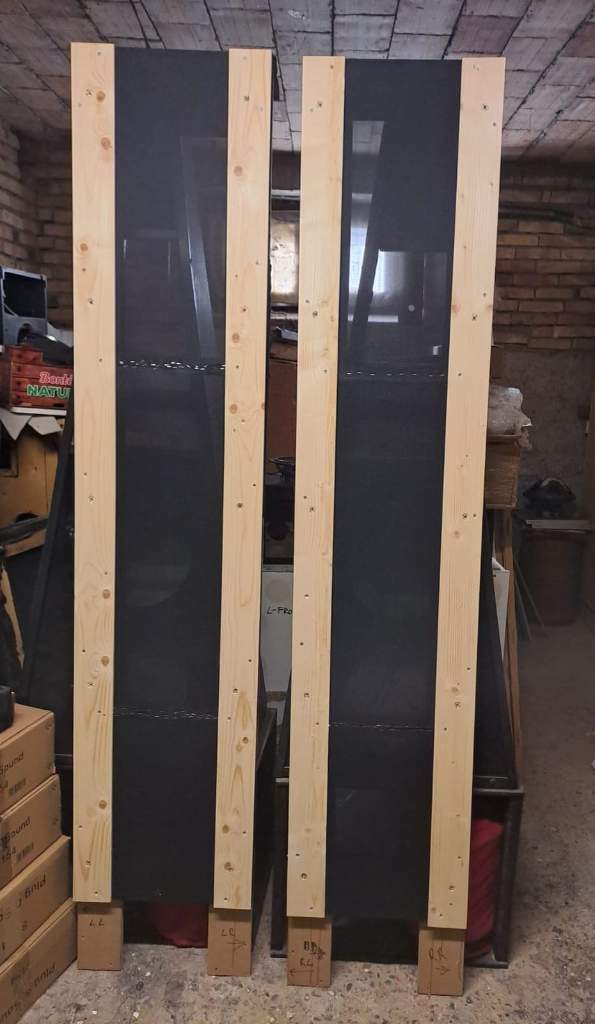

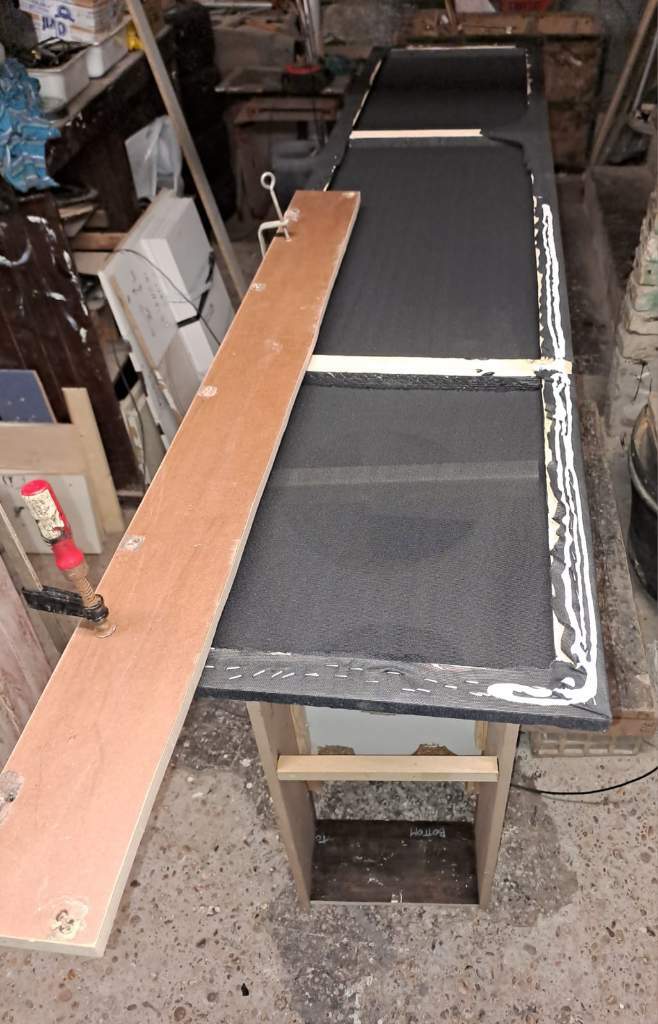

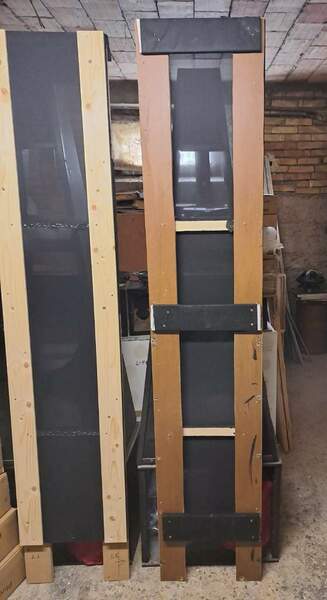

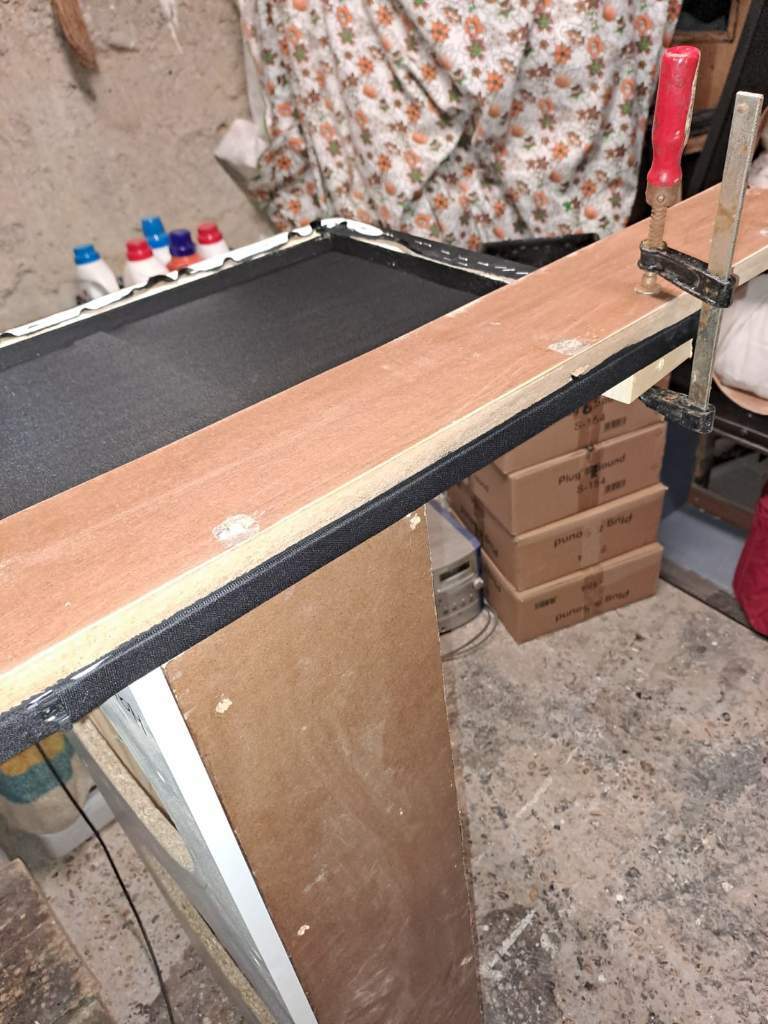

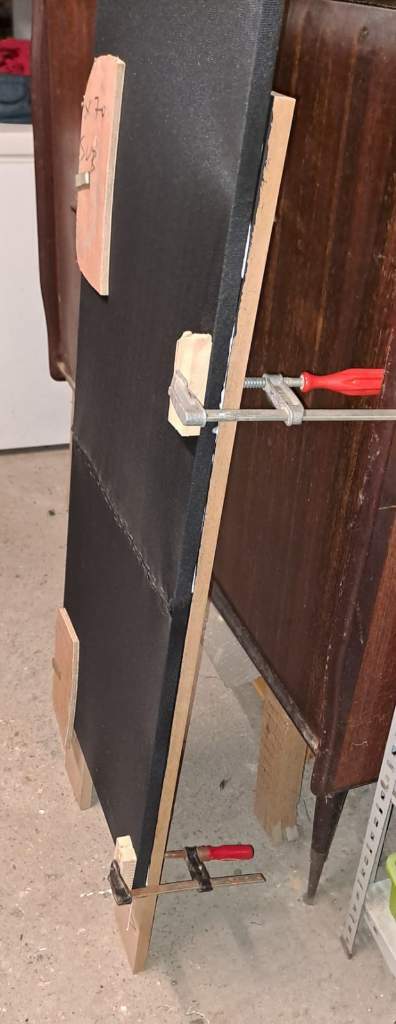

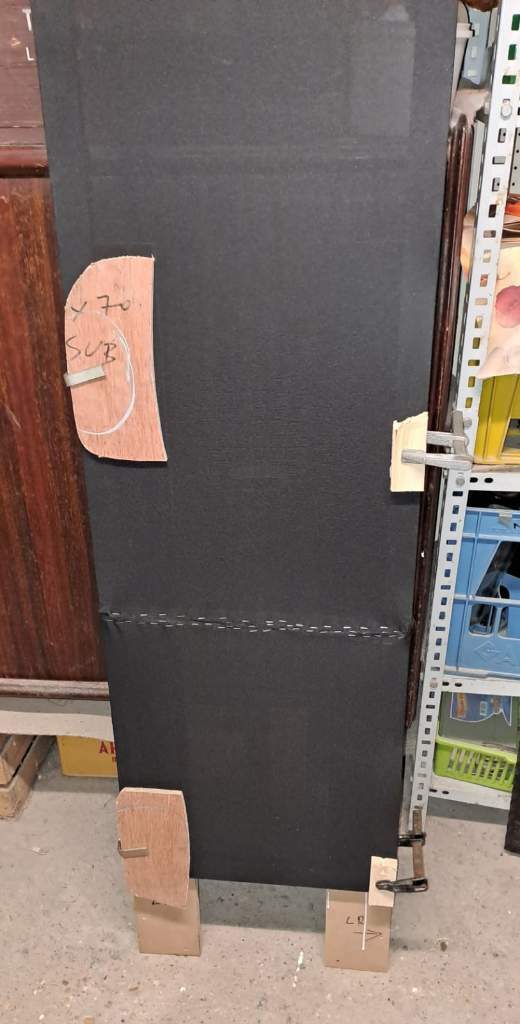

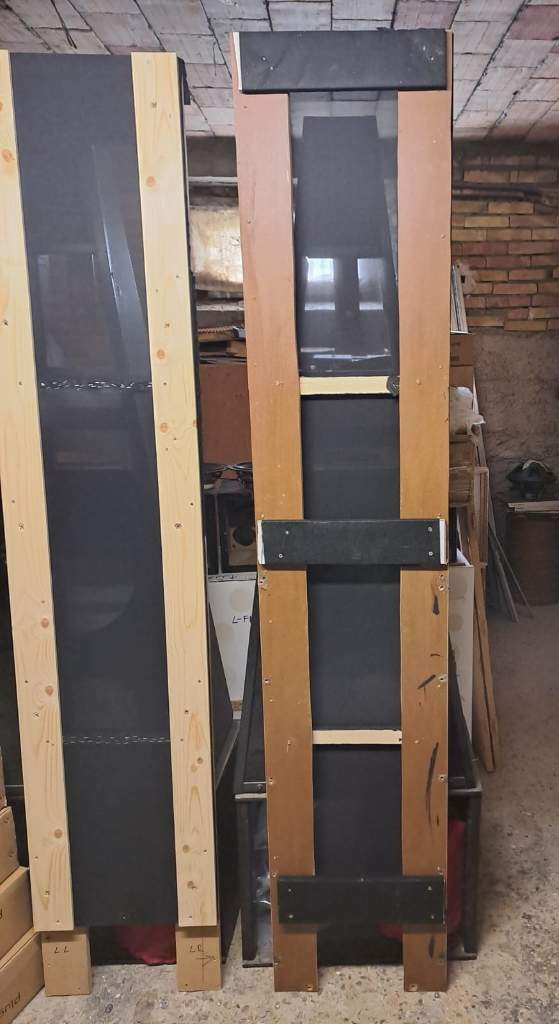

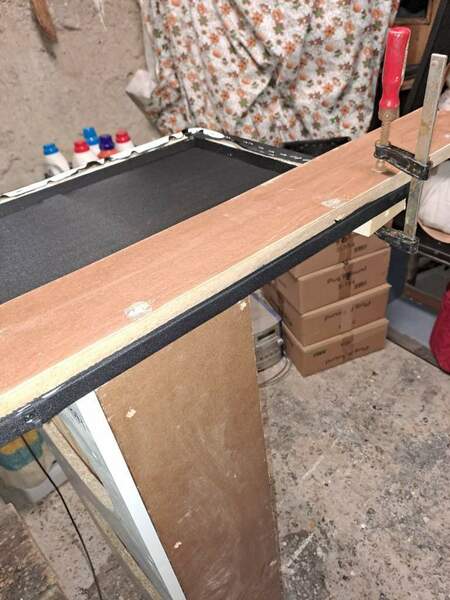

Oggi approfittando di un paio d'ore libere ho finito la struttura grezza dei pannelli medioalti...saranno da stuccare, lisciare e verniciare...dietro c'è uno scasso verticale dove andranno montati i pannelli con gli altoparlanti...

[Ulmerino]

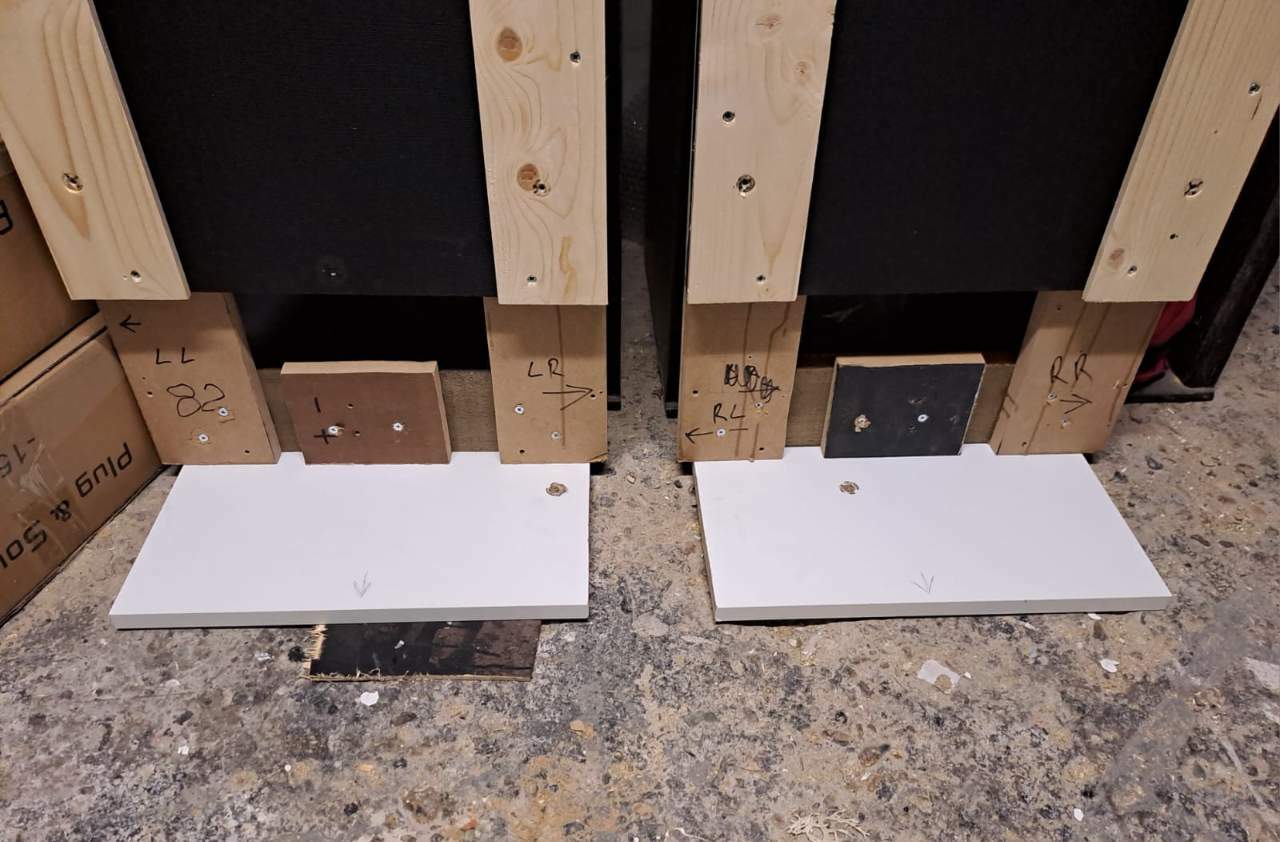

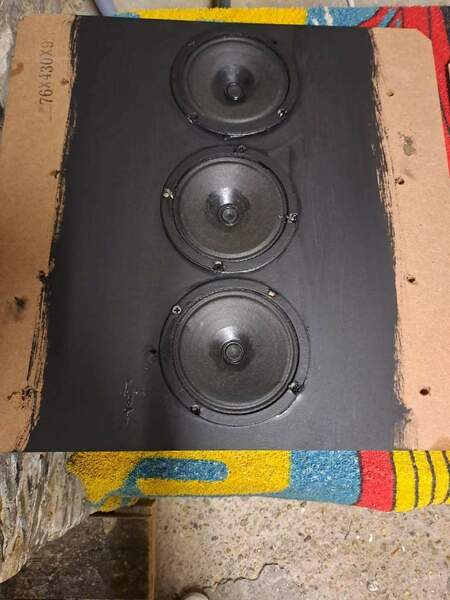

Oggi ho iniziato a montare i supporti e i tweeter di ambienza su pannelli smontabili...

[Ulmerino]

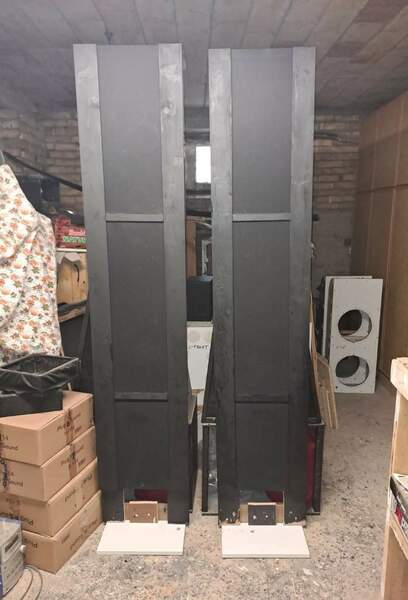

I lavori , un po' a rilento per i miei standard...vanno avanti...😁

[Ulmerino]

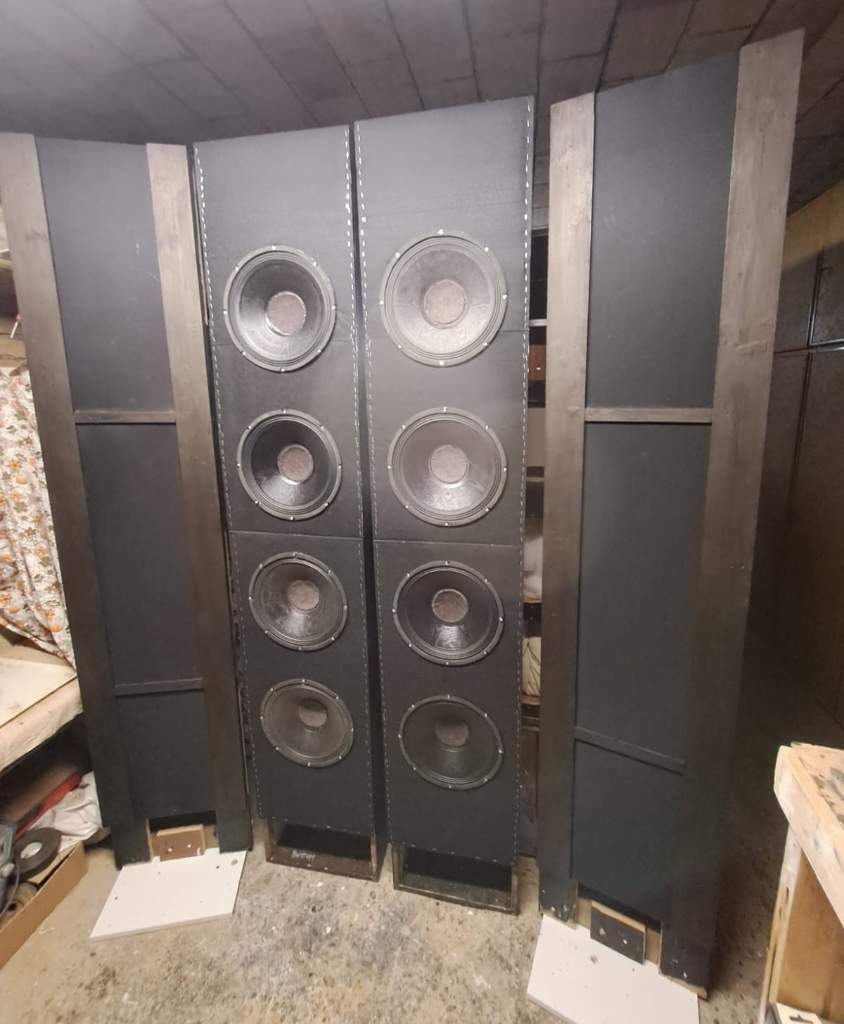

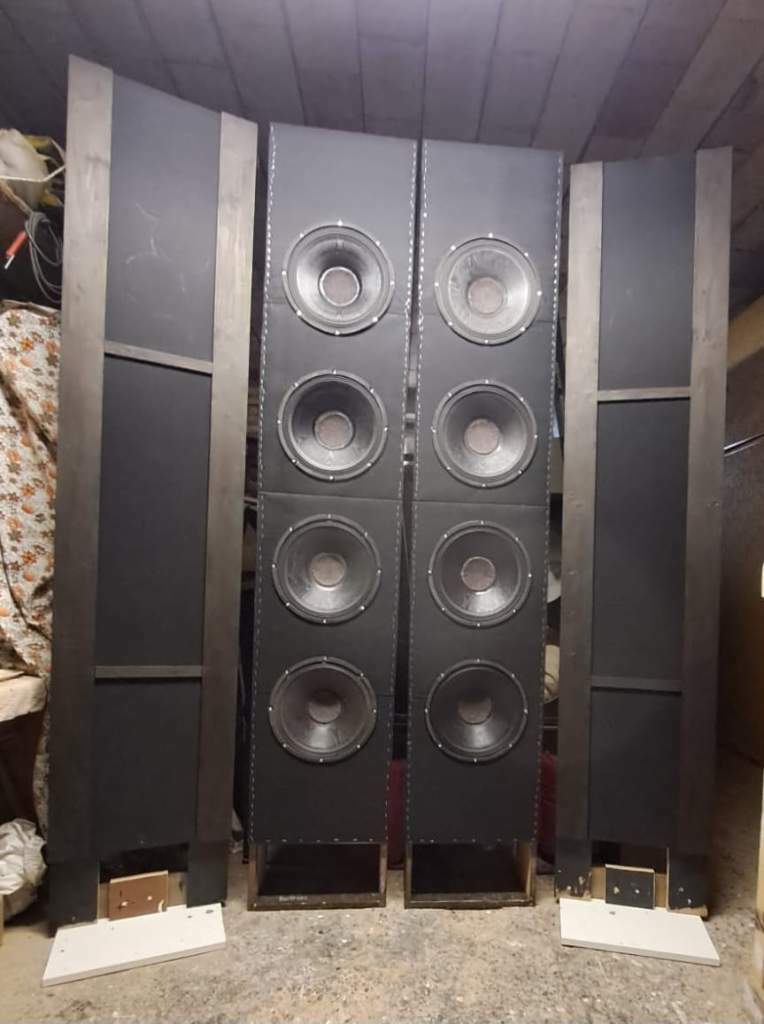

Ho quasi terminato la parte estetica (mancano i pannelli nelle basi della sezione medioalti e i profili laterali delle torri subwoofer) e montato tutti i driver con brugole inox,  rondelle e dadi autobloccanti...una faticaccia, ma garanzia di fissaggio sicuro dei componenti...la vista di insieme è inquietante...sono grandi...molto grandi...stavolta non basteranno un paio di cene o una borsa per addomesticare la Signora...🤣
