McIntosh XRT20, i giganti del Suono

[Ulmerino]

Salve a tutti, non avevo finito ancora di ripristinare le Phase Linear Andromeda che, girovagando in rete, mi sono imbattuto in un annuncio su Ebay relativo alla vendita di diffusori McIntosh xrt20,  il prezzo è abbastanza basso da prenderle in considerazione,  sono conciate male, ma hanno tutte le parti originali

Dopo un primo momento di entusiasmo decido di lasciar perdere, troppo grandi, la moglie,  pensavo,  mi caccera' di casa ...e invece, gliele faccio vedere e gli piacciono molto, con quella tonalità noce scuro che fa tanto vintage...e in effetti lo sono...

Comunque non voglio prenderle, tant'è che le segnalo sul forum...invece, successivamente colto da raptus, mando una mail al venditore, molto gentile, e dopo avermi elencato i lavori da effettuare sui diffusori, e dopo un patetico piagnisteo da parte mia, abbassa il prezzo, quello che basta per farmi decidere all'acquisto

Si tratta del diffusore flagship negli anni 70 del famoso brand statunitense, Roger Russel progetto' un diffusore che digerisse l'enorme potenza dei finali Mc, sempre più potenti, ed implemento' in chiave commerciale i precedenti studi di creare un array nelle frequenze medioalte dal pavimento al soffitto, che rendesse ininfluente l'altezza della posizione di ascolto ed ottenesse un'emissione cilindrica...un midtweeter  a nastro sarebbe stato troppo fragile, si scelse un array di tweeter philips modificati su specifiche McIntosh,  in modo da ottenere l'emissione desiderata e scendere parecchio in frequenza,  dato il gran numero di driver usati e l'elevatissima sopportazione in potenza (24 tweeter)

[Ulmerino]

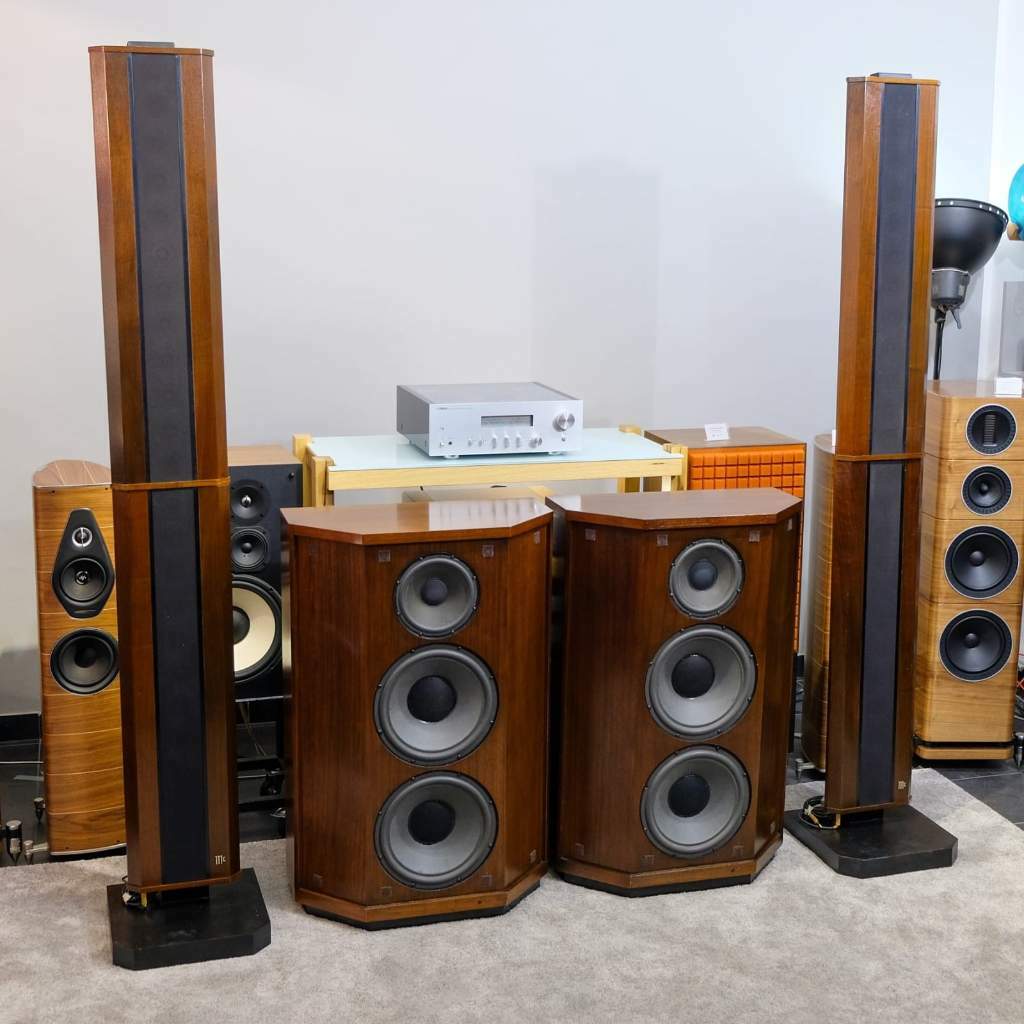

I mammozzoni si presentano con due moduli fatti come una credenza,  poco profondi (32cm),  ma molto larghi (65cm) e abbastanza alti (100cm), pesantissimi, costruiti con pannelli di elevato spessore e pieni di rinforzi...trovano posto in ogni cabinet, due woofer da 30cm e un midrange da 20cm

Ogni array di tweeter è diviso in due parti da 1 mt. per renderlo trasportabile le parti sono completamente in estrusione di alluminio ingentilita con pellicola simil legno (che si è staccata tutta purtroppo)

È un sistema a 4 elementi,  grande e pesante, ma molto bello a mio avviso

Le condizioni non sono delle migliori. I woofer e i midrange sono da ribordare, due dei 4 woofer sono da revisionare, cabinet con graffi qua e là e lo zoccolo in massello che fa da base è stato attaccato dai tarli...il mobile invece no, poiché è di truciolare e mdf

Le colonne tweeter sono invece in ottime condizioni,  tranne la pellicola che le riveste che si è staccata

[Ulmerino]

Procedero' ad un completo smontaggio e ripristino dei legni e delle tele (rovinate e macchiate), manderò i woofer e i midrange da Montagna per un ricondizionamento,  sostituirò i componenti critici nel complicatissimo crossover (con piste dorate) e controllerò tutte le connessioni dei tweeter...lavoro da effettuare con calma e bene...ho già iniziato il ripristino...😂

Qualche foto...

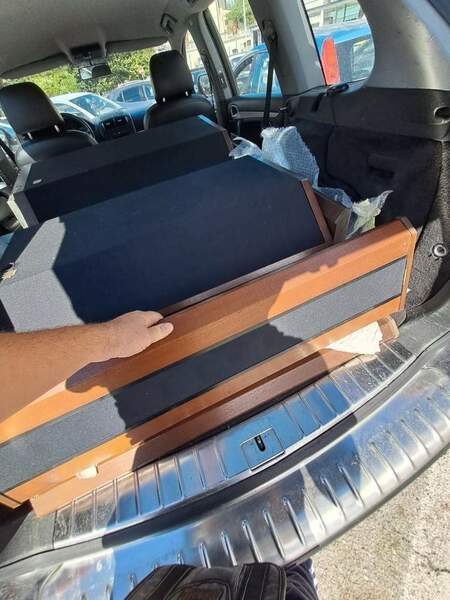

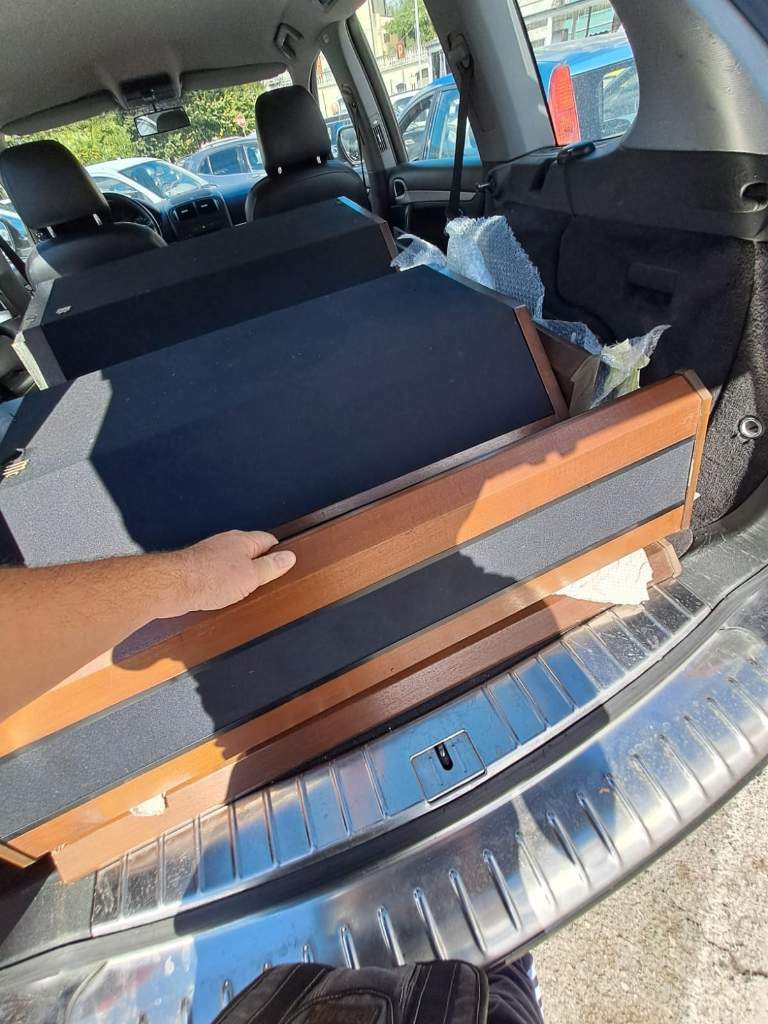

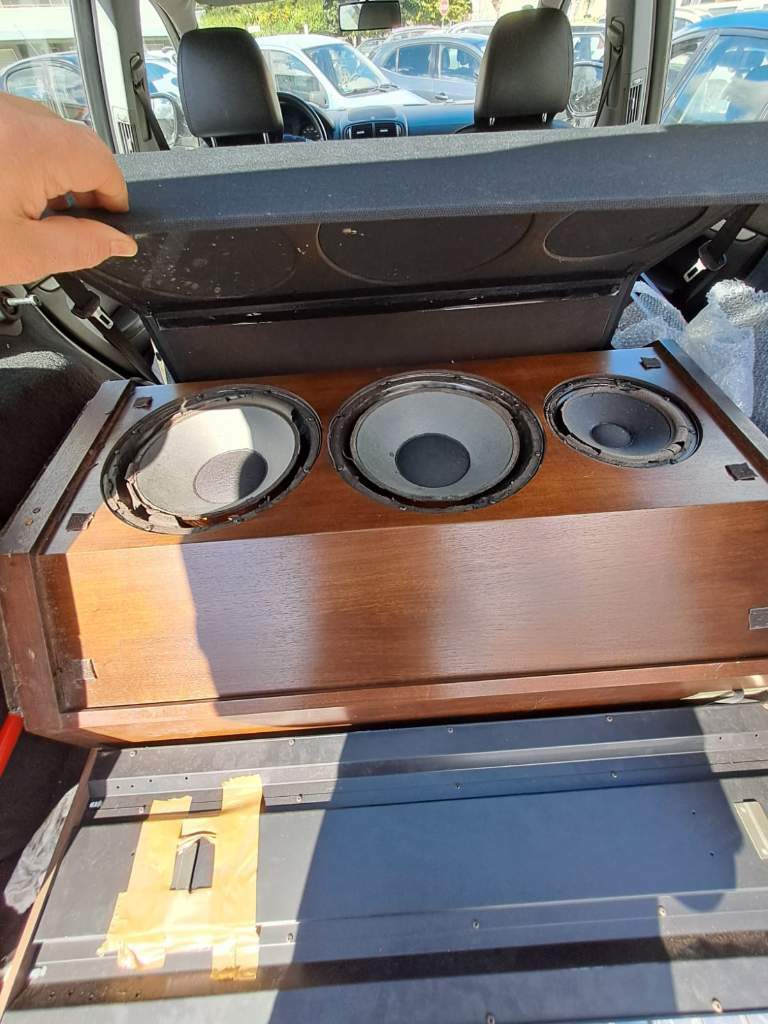

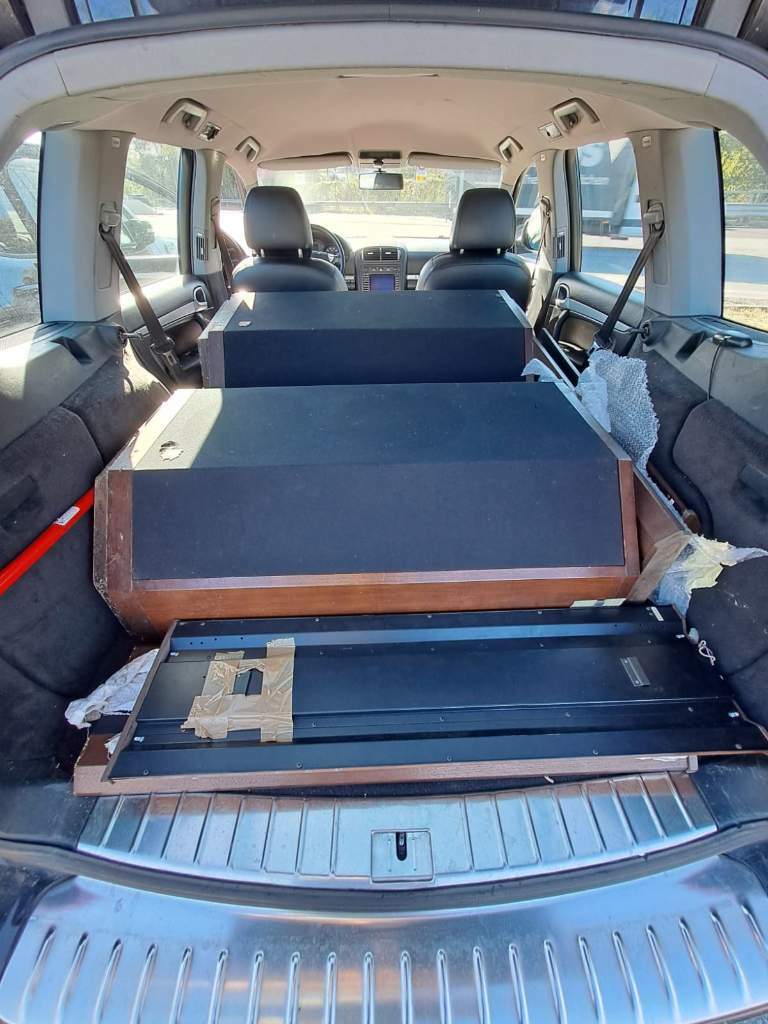

Appena caricate in macchina, non senza imprecazioni...

[Ulmerino]

[Ulmerino]

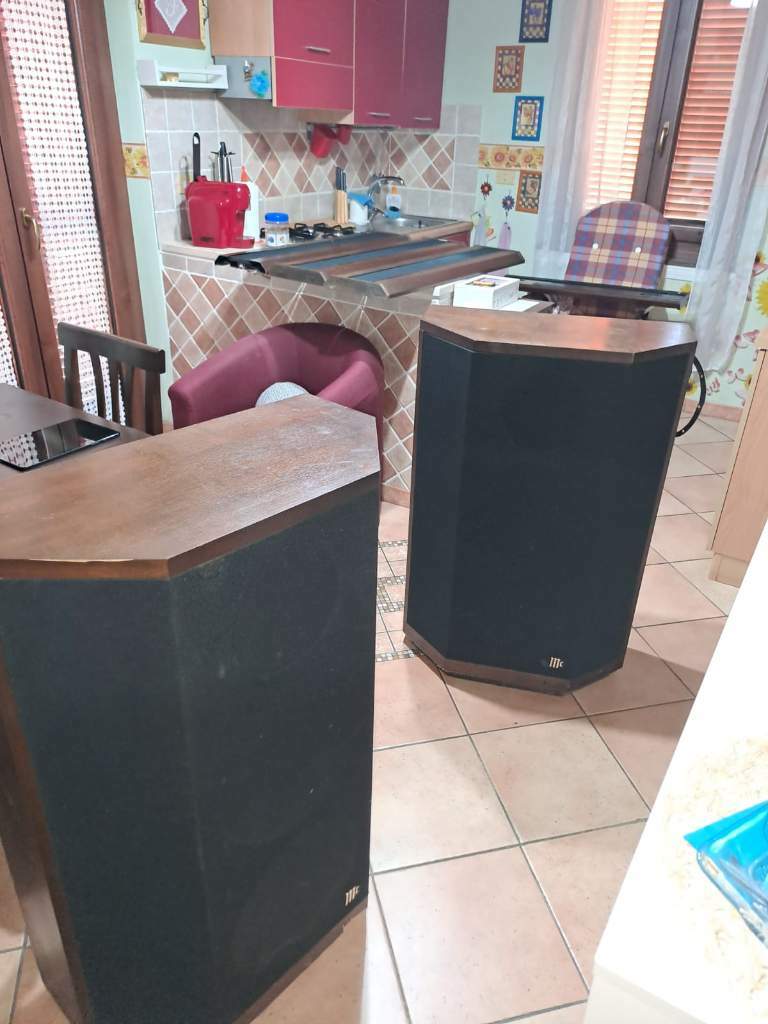

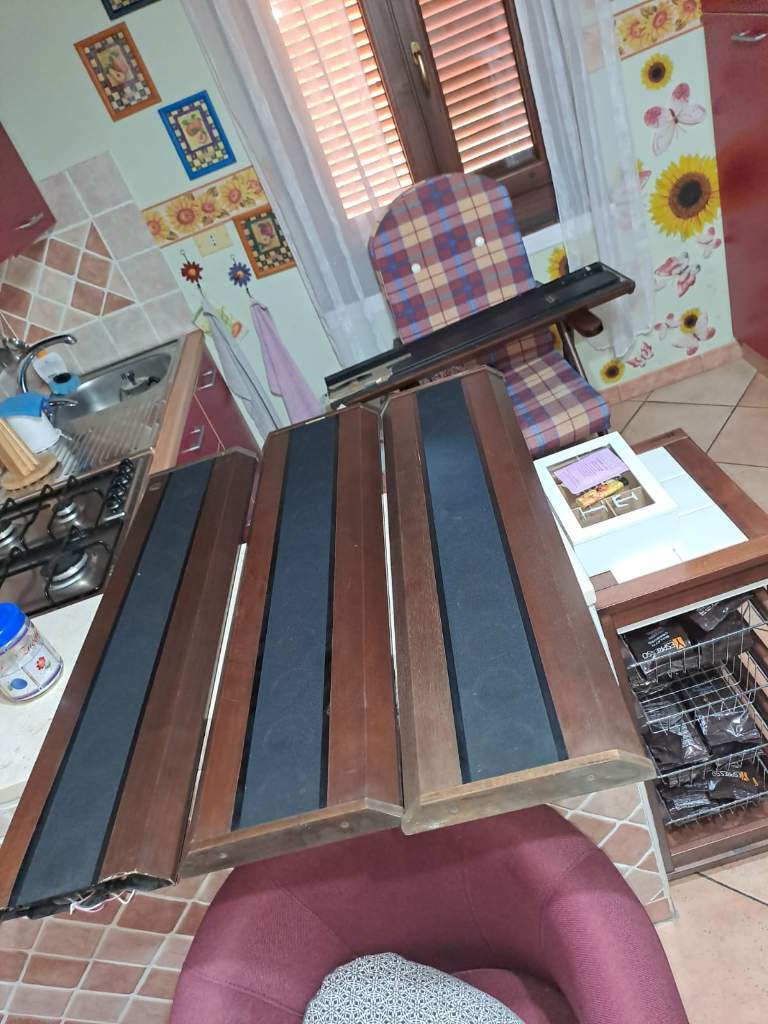

Appena portate a casa...

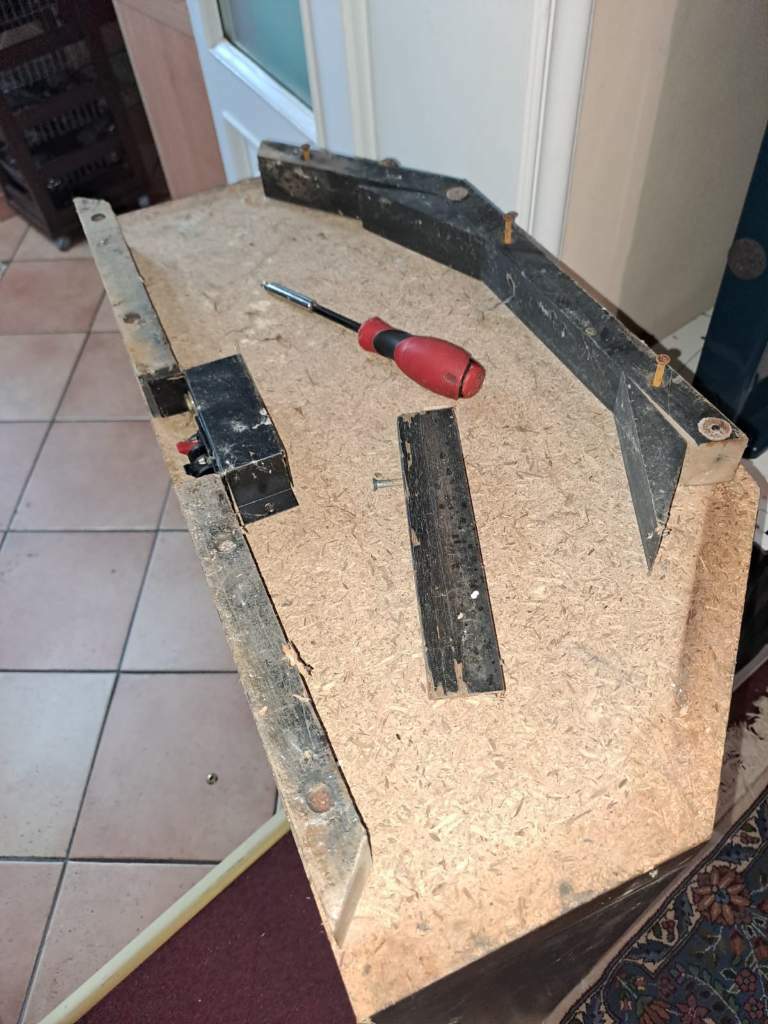

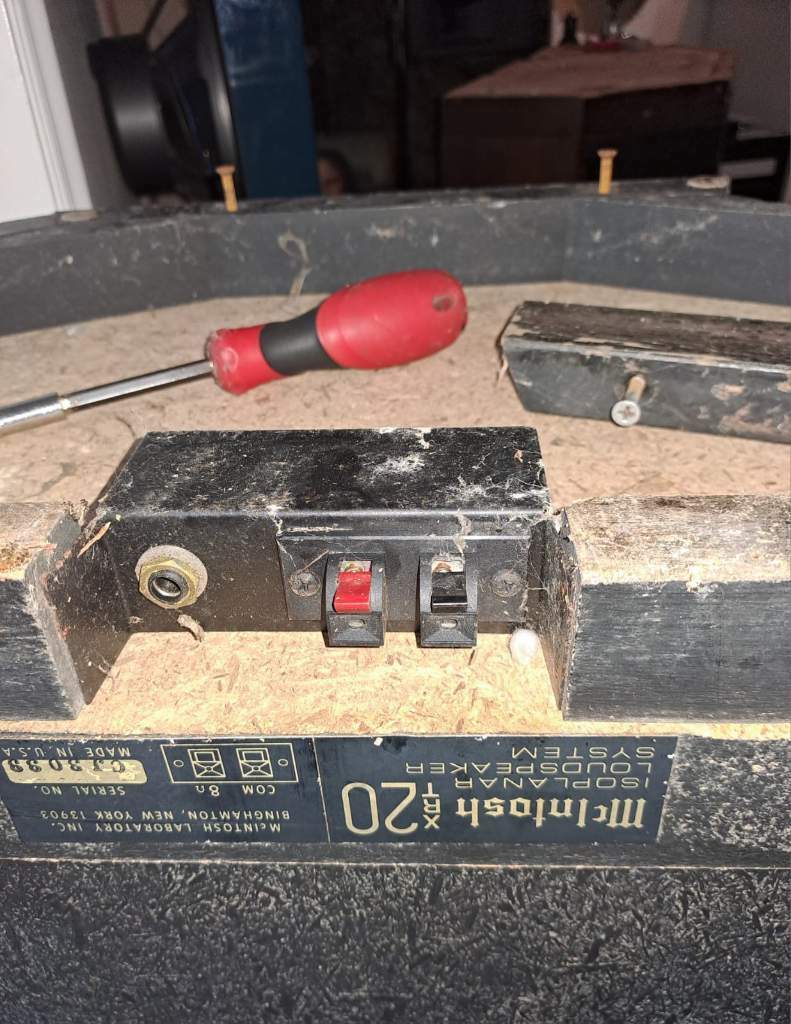

Ho provveduto ad eliminare lo zoccolo in massello, poiché infestato dai tarli...lo ricostruiro' da zero...

[Ulmerino]

[Ulmerino]

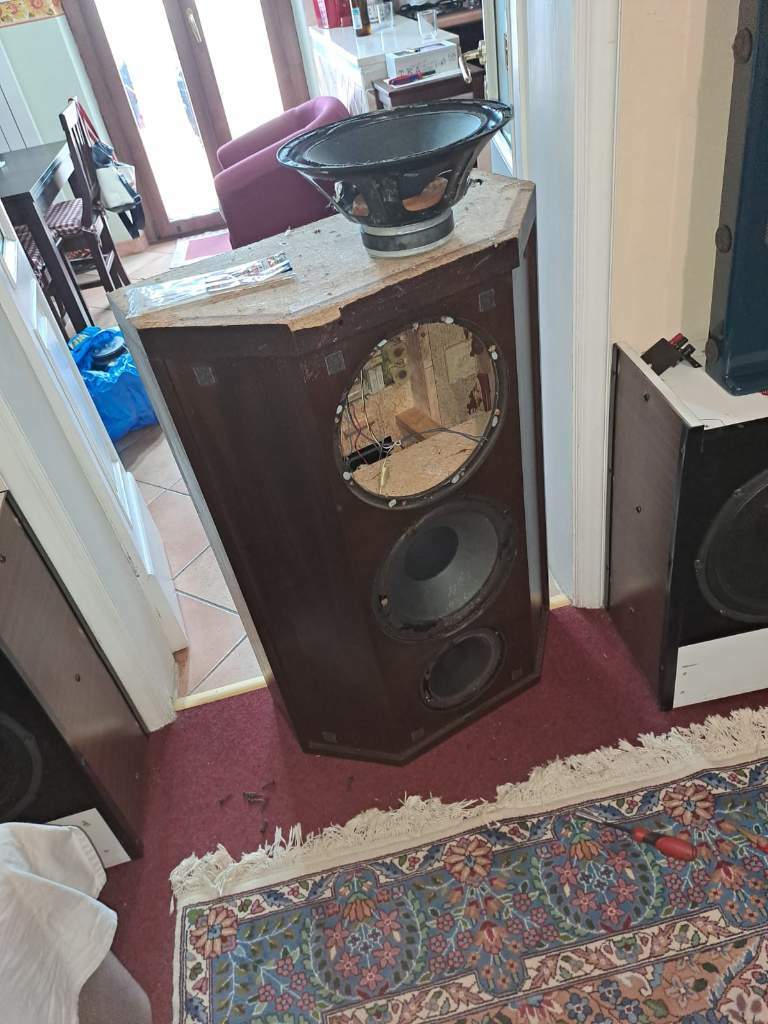

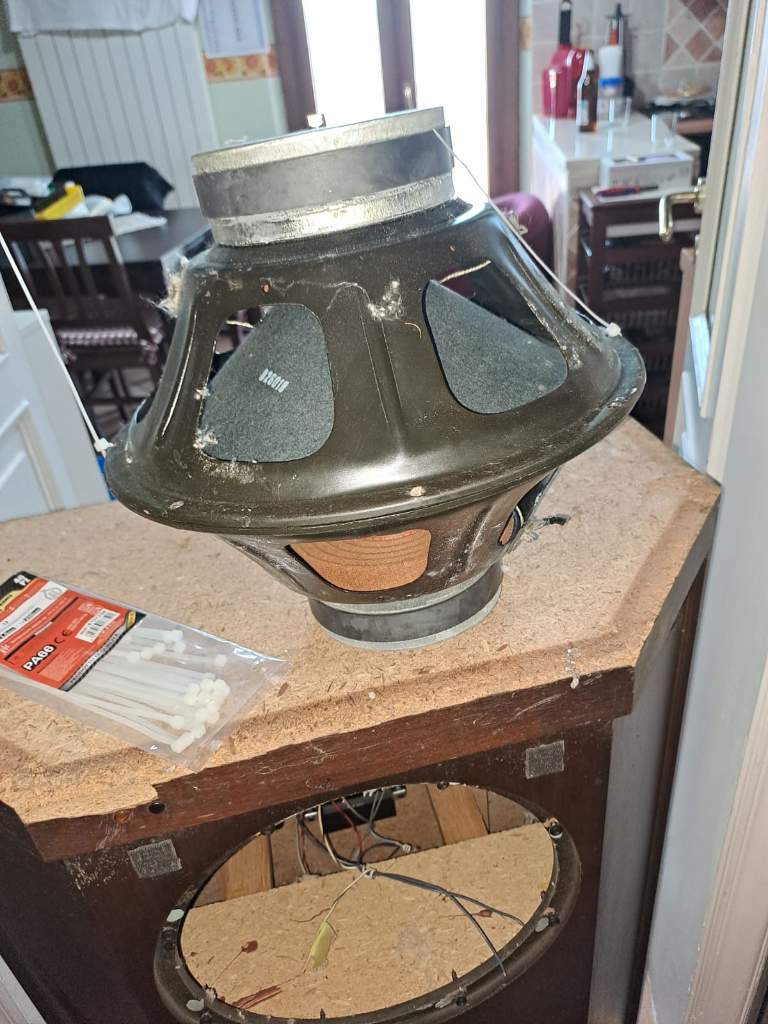

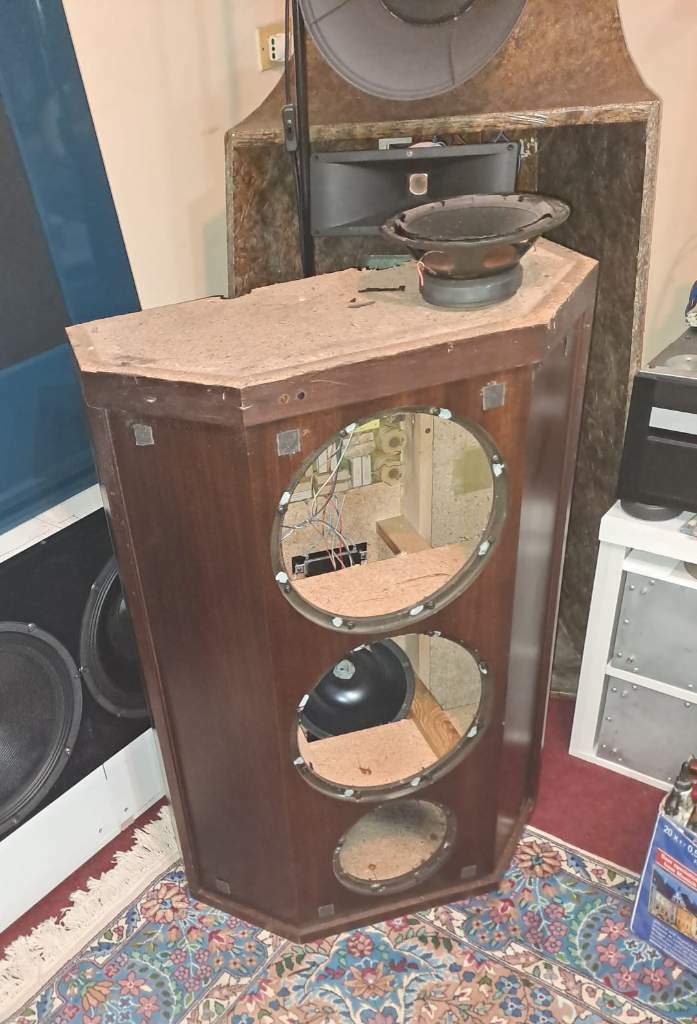

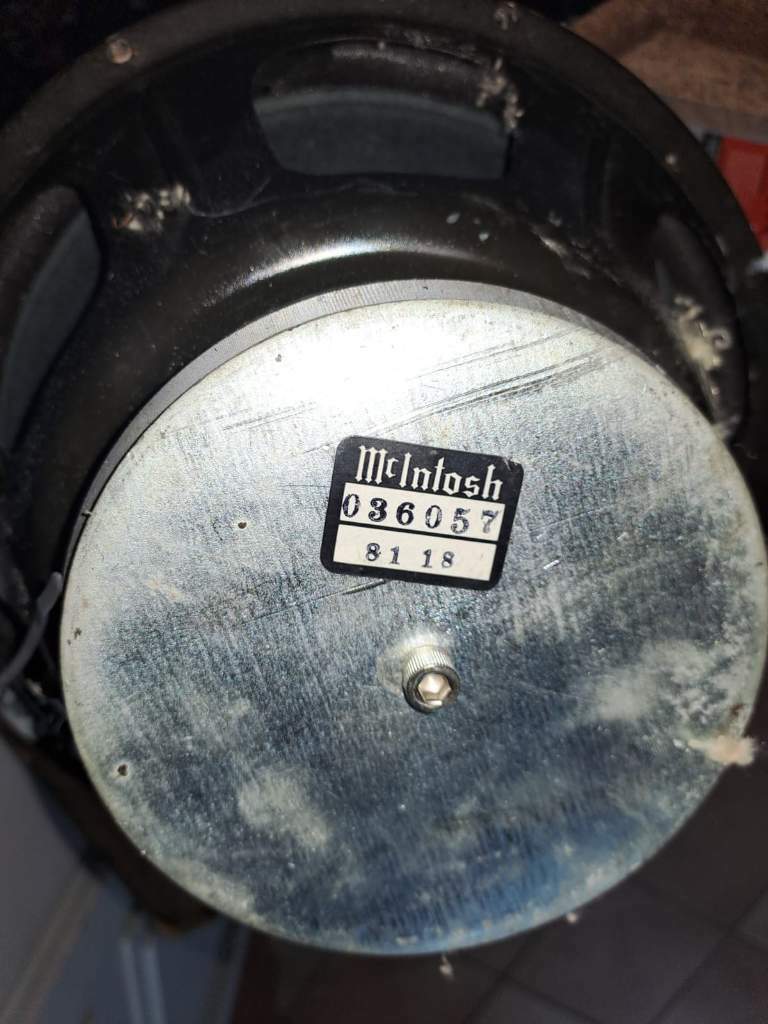

Smontaggio altoparlanti...

[Ulmerino]

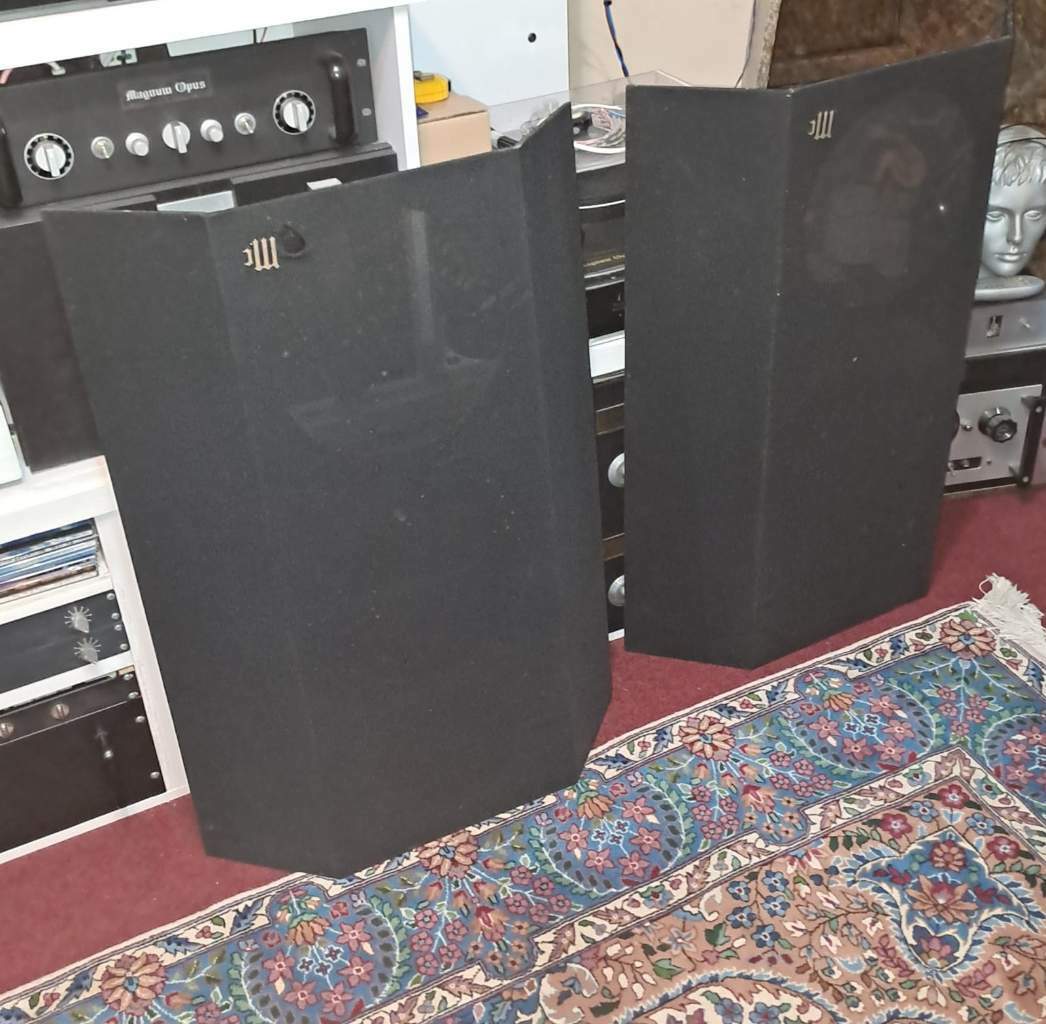

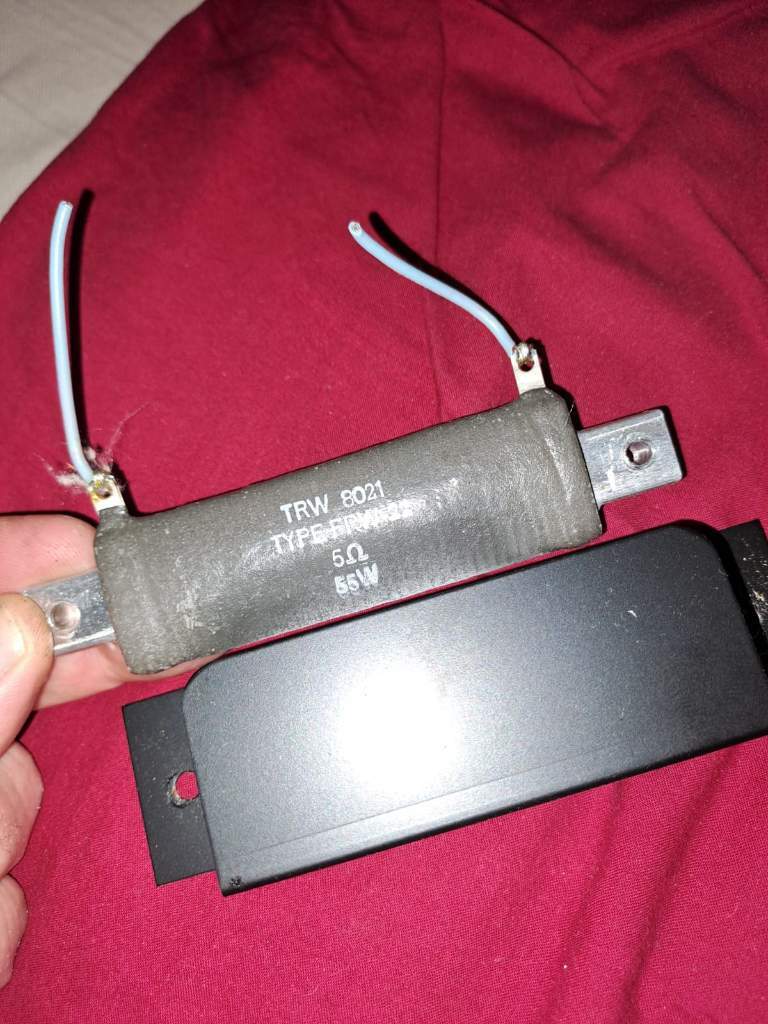

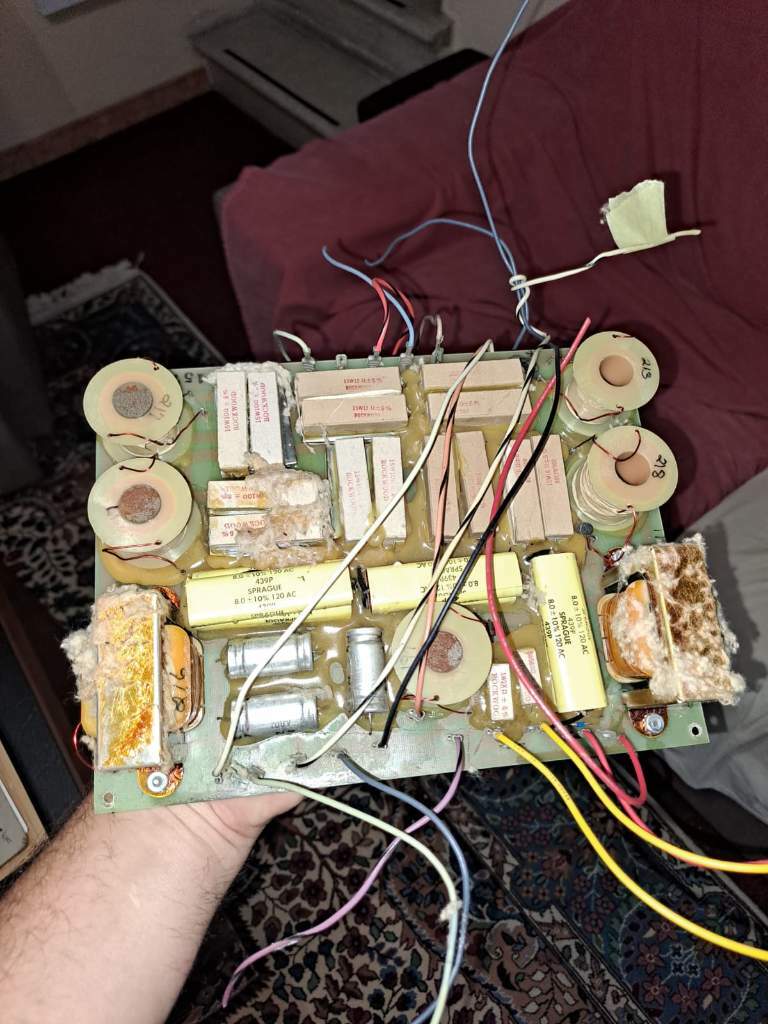

Le tele, il grosso crossover e la mostruosa resistenza della colonna tweeter...

[Ulmerino]

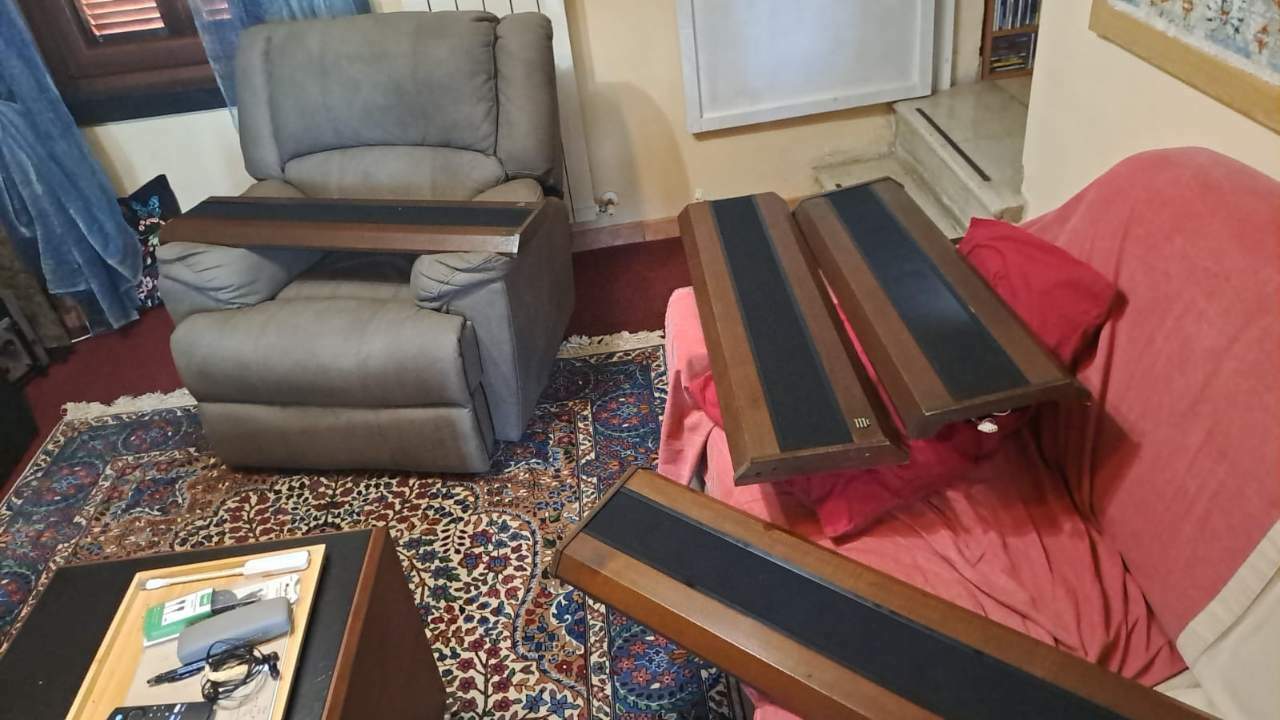

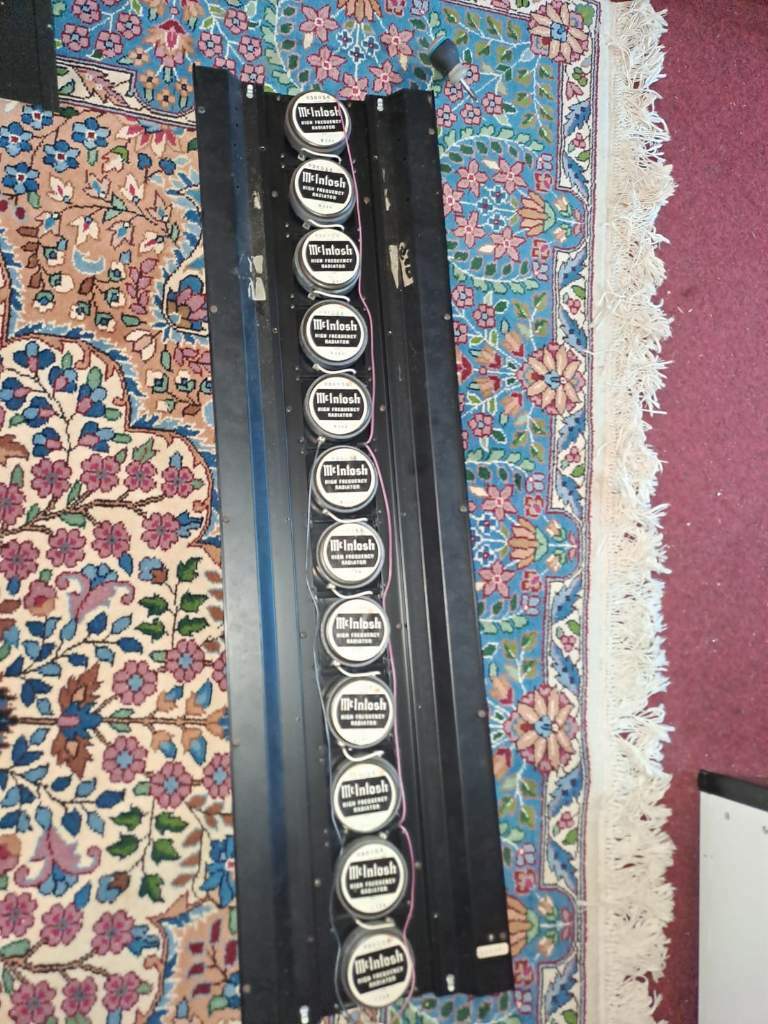

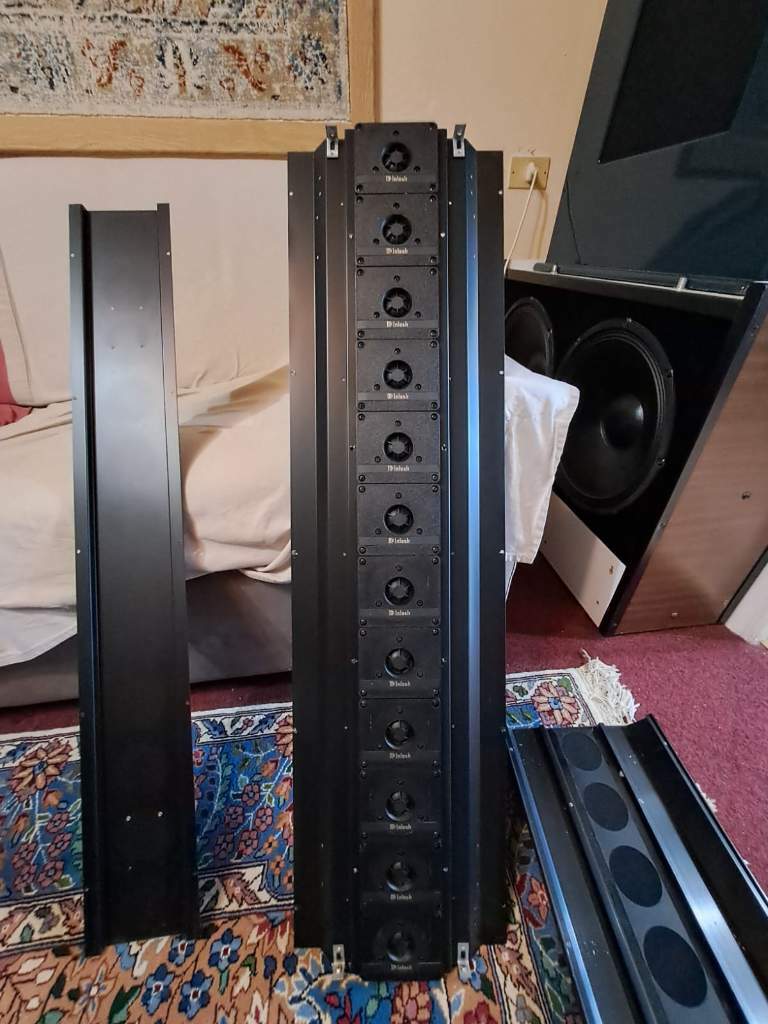

Le colonne medioalti (che possono essere anche appese a parete) con all'interno un miliardo di tweeter...😁

[Ulmerino]

Porterò avanti il restauro di pari passo con quello delle Andromeda (in settimana dovrebbero arrivare i condensatori)... sicuramente il sistema  che suonerà meglio lo terrò per me...o forse tutti e due...🤣

[mosfet]

58 minuti fa, Ulmerino ha scritto:

Porterò avanti il restauro di pari passo con quello delle Andromeda (in settimana dovrebbero arrivare i condensatori)... sicuramente il sistema  che suonerà meglio lo terrò per me...o forse tutti e due...🤣

Ecco!

[spersanti276]

Never in my life...

[bic196060]

Questa e' vera passione!

[HCS]

Ciao, complimenti per l’acquisto innanzitutto, toglimi una curiosità, tweeter sicuramente Philips, woofer e medio basso anche?

[Velvet]

Curiosità, quella quantità inusitata di trasduttori quanta corrente richiede all'ampli?
