McIntosh XRT20, i giganti del Suono

[Ulmerino]

@HCS i woofer e i midrange sono altoparlanti custom McIntosh, nel sito di Roger Russel ho trovato parecchie informazioni sulla genesi e le caratteristiche di questi diffusori

[Ulmerino]

@Velvet sono diffusori creati per sopportare parecchia potenza, quindi ne vogliono abbastanza, ma il modulo di impedenza è abbastanza tranquillo e l'efficienza intorno agli 88 db...una volta restaurate gli collego quello che ho ha casa, credo dovrebbe andar bene...

I tweeter sono collegati a gruppi di 5, con l'ultimo gruppo che monta una resistenza al posto del 25esimo tweeter, in una configurazione serie/parallelo

[Ulmerino]

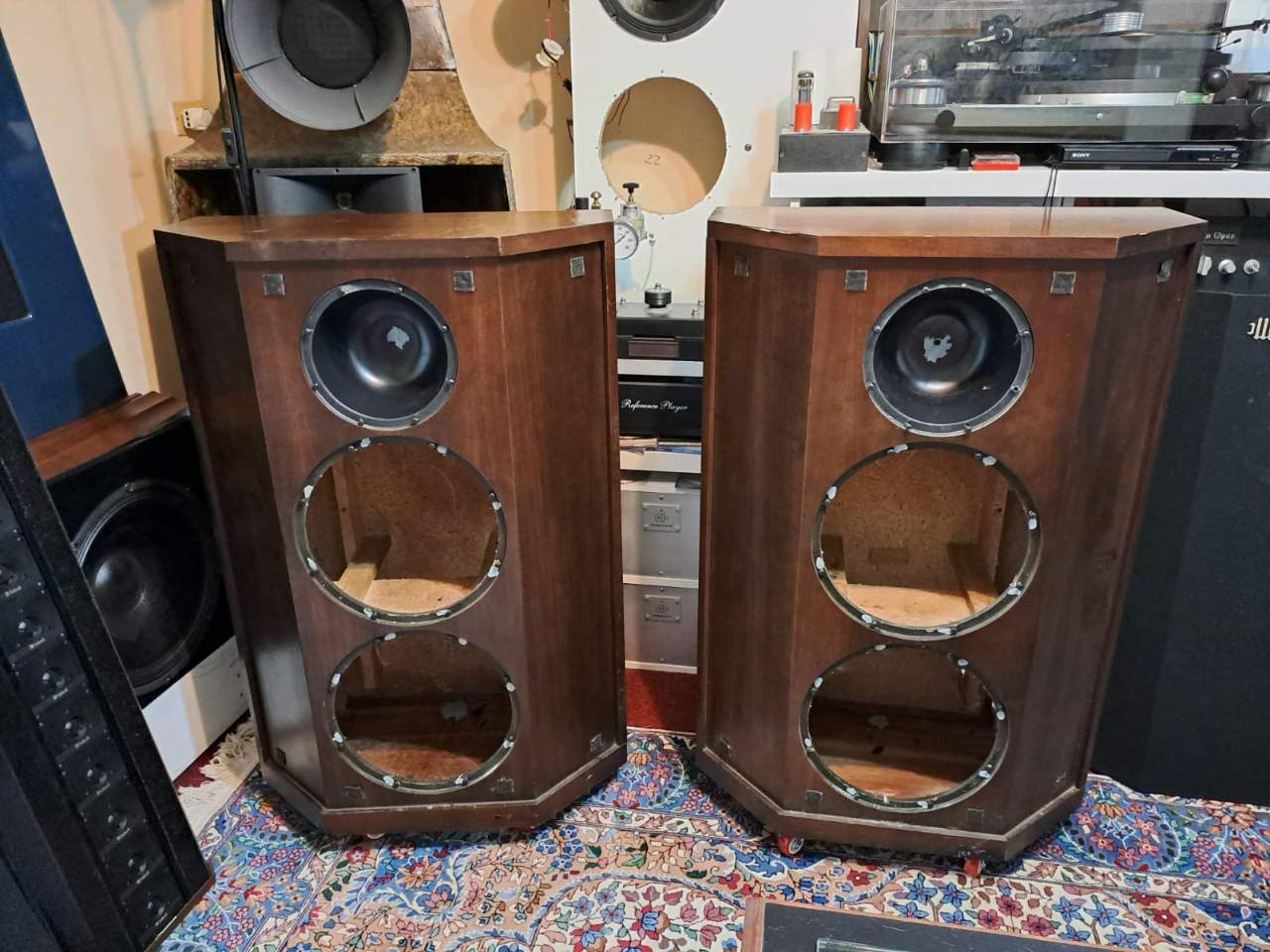

Oggi ho montato delle ruote per permettere un minimo di movimentazione altrimenti impossibile visti i pesi in gioco

Il costo maggiore sarà quello della ribordatura dei coni...per il resto farò tutto da solo...

[Ulmerino]

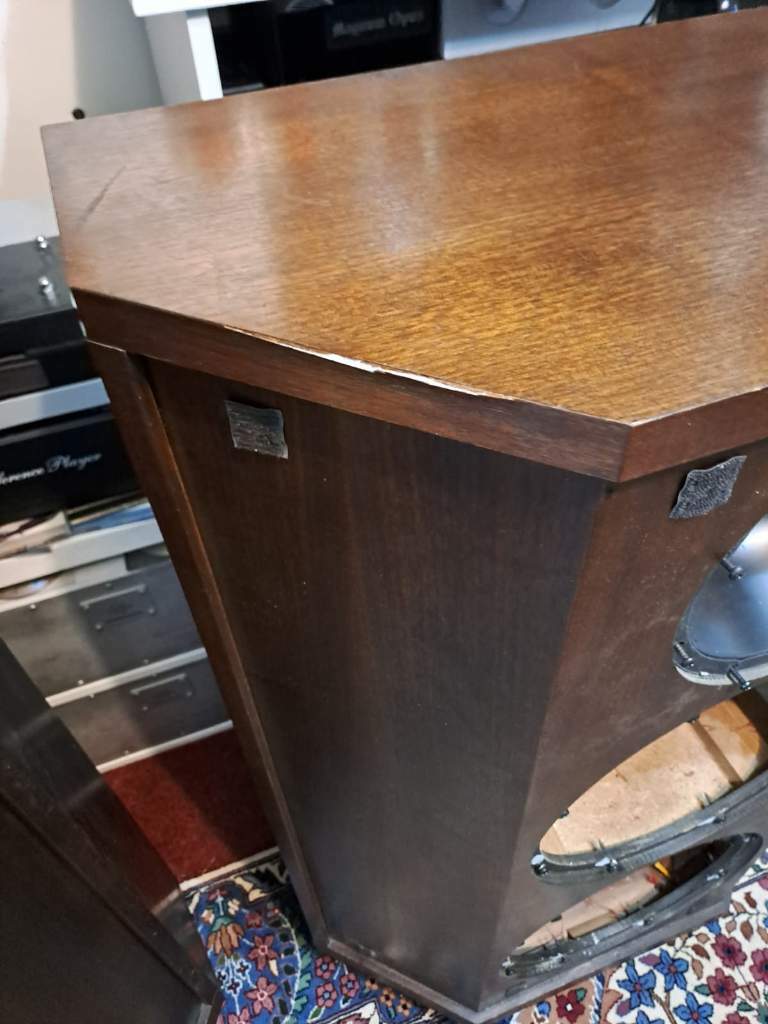

Il lavoro è parecchio, più che altro per la parte elettrica...ci saranno 4/500 saldature da ricontrollare,  parecchie parti sono ossidate e/o ammuffite...sto' trattando i mobili prima con un antimuffa, anche internamente, poi lacca impermeabilizzante sul posteriore e sotto, alla finitura noce basterà un trattamento con cera d'api e successiva lucidatura

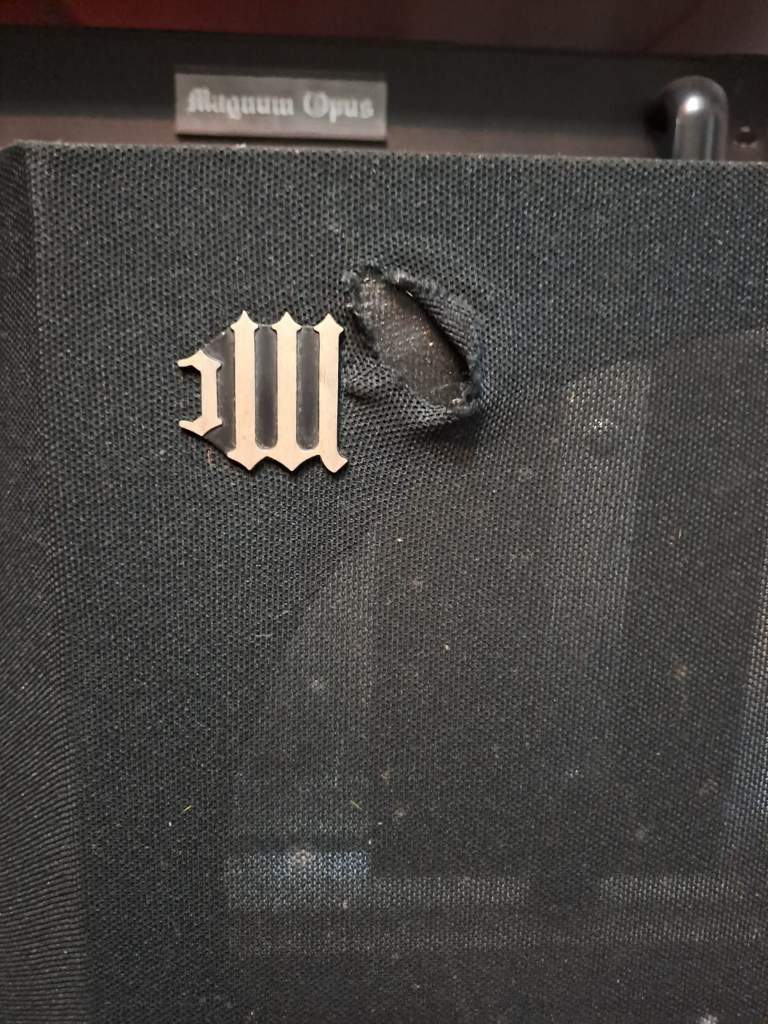

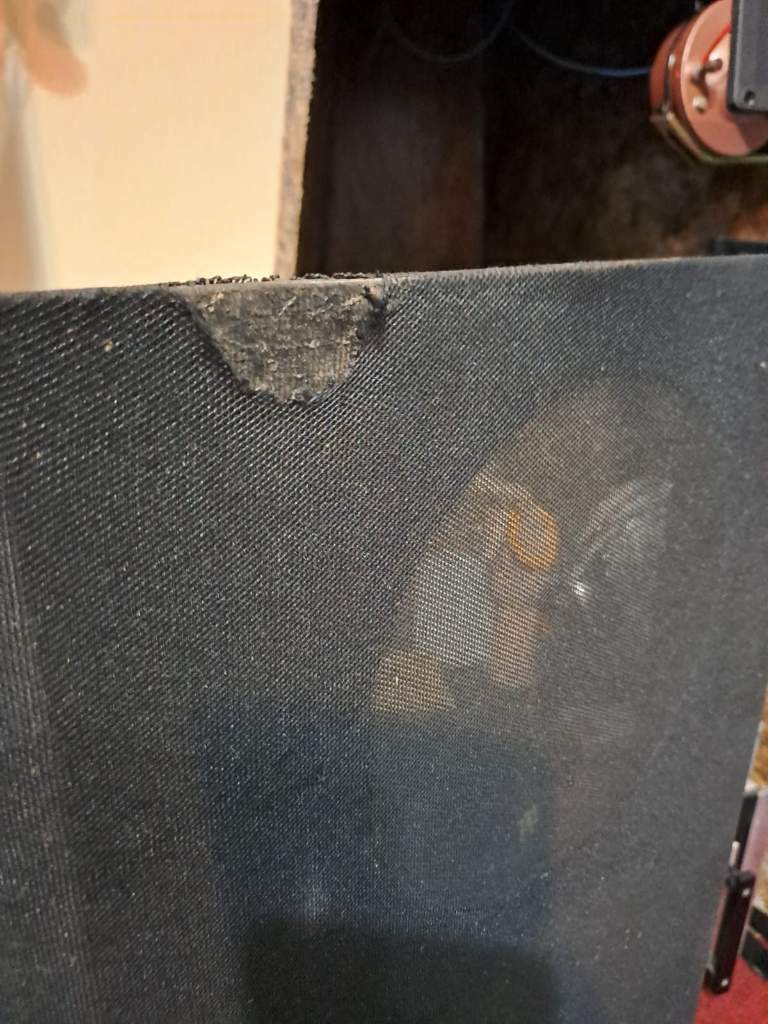

Le tele lascerò le originali,  riparando un paio di buchi (per fortuna poco visibili) e ritingendole con nero per stoffe, dovrebbero essere ancora "presentabili"...

[Ulmerino]

[mosfet]

Forse le tele ti conviene sostituirle...

[Ulmerino]

@mosfet cercherò di ricucirle, a parte quei due difetti sono recuperabili, smontare e rimontare è uno sbattimento, poiché sono montate su un pannello in masonite dura ma sottile, incollate su un piccolo scasso...intanto ci provo, poi nel caso non vengano bene le sostituisco...

[STEFUN]

Stupende. Le ascoltati anni fa, tanti anni fa ad una edizione del SIM HIFI IVES di Milano. Sala della MPI, credo gestita dal Sig. Terragni. Venivano pilotate da un McIntosh MC2300, anch'esso stupendo. Grande impatto e bassi devastanti. Una meraviglia. Seguo con attenzione il restauro.

[rock56]

Complimenti!

Soprattutto per la bravura di saperle fare rinascere!

Quanto sono belle,  chissà il suono.

Io purtroppo mai sentite ne viste....

[Ulmerino]

@rock56 per adesso posso solo dire che sono bellissime, la tonalità del legno è quella che piace a me, un noce abbastanza scuro, che dona un'aria di seriosita' all'insieme...dalle testimonianze di chi le ha ascoltate, emergono solo note positive...ma anche molte prove di posizionamento (4 moduli...), spero suonino bene anche a casa mia...

[Ulmerino]

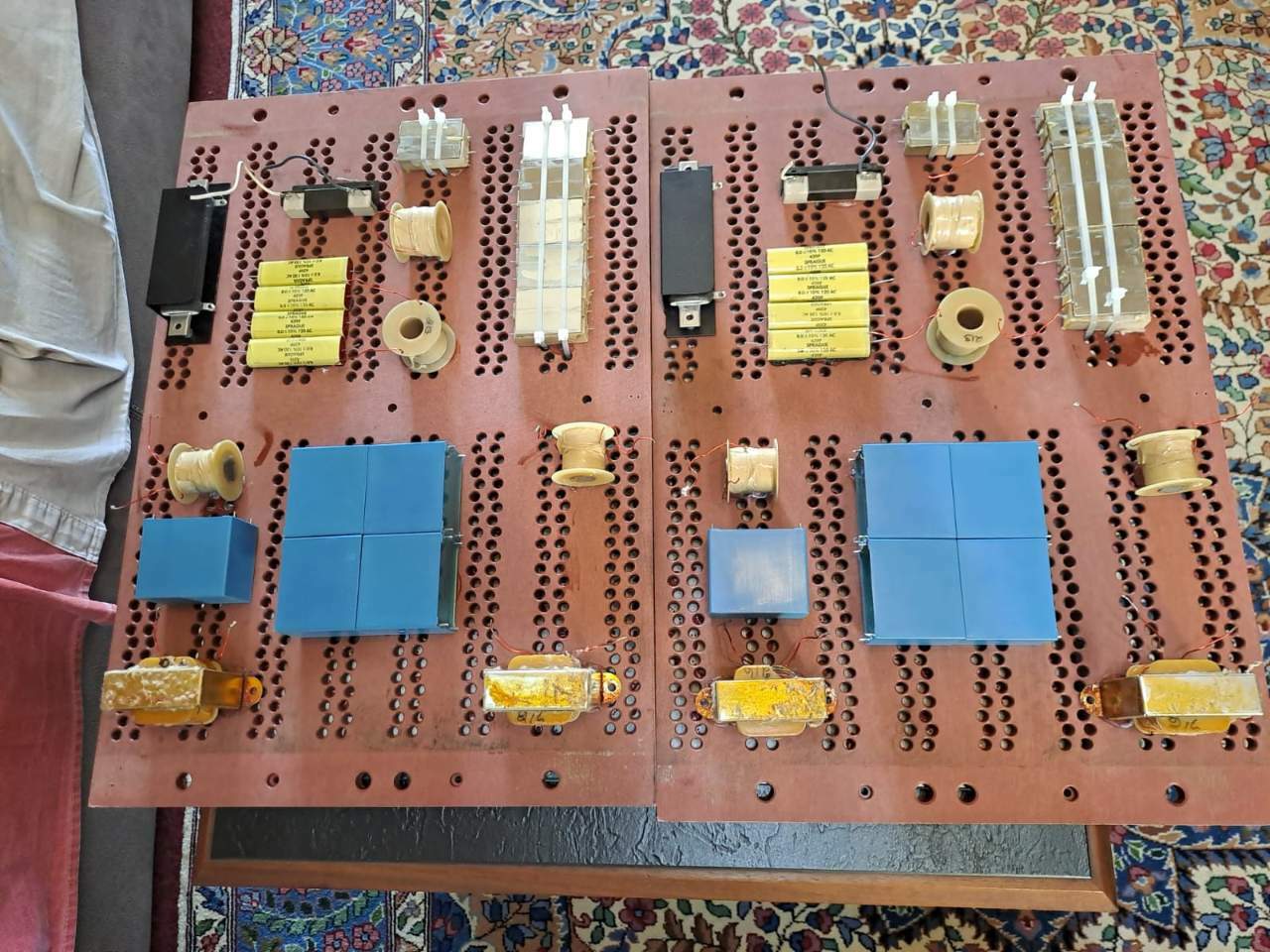

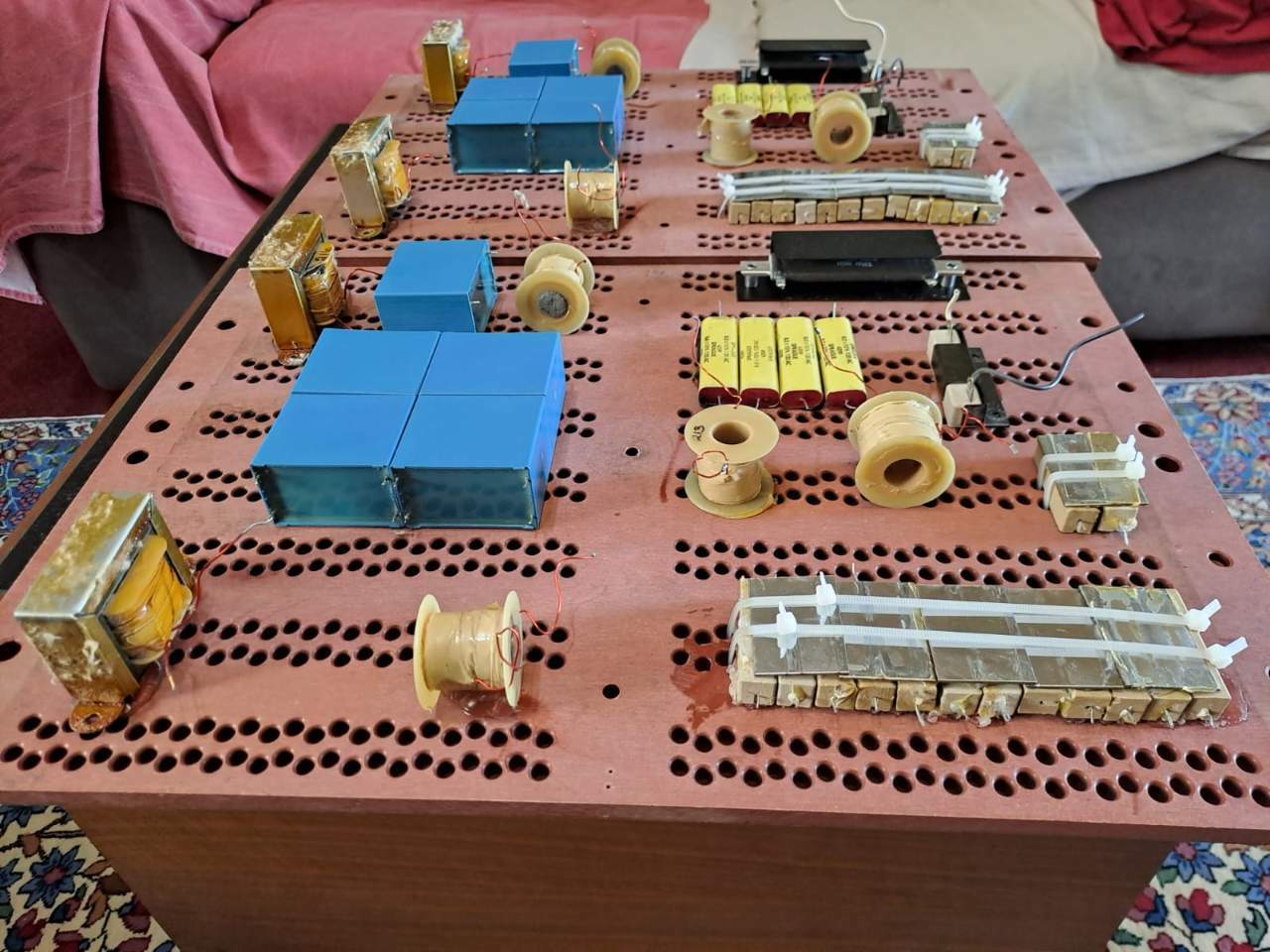

Stamattina ho posizionato i componenti di filtro sulle nuove basi forate, faro' un cablaggio in aria, usando le induttanze e le resistenze di potenza su dissipatori originali, i condensatori invece sono esclusivamente in polipropilene Epcos e Sprague

[Ulmerino]

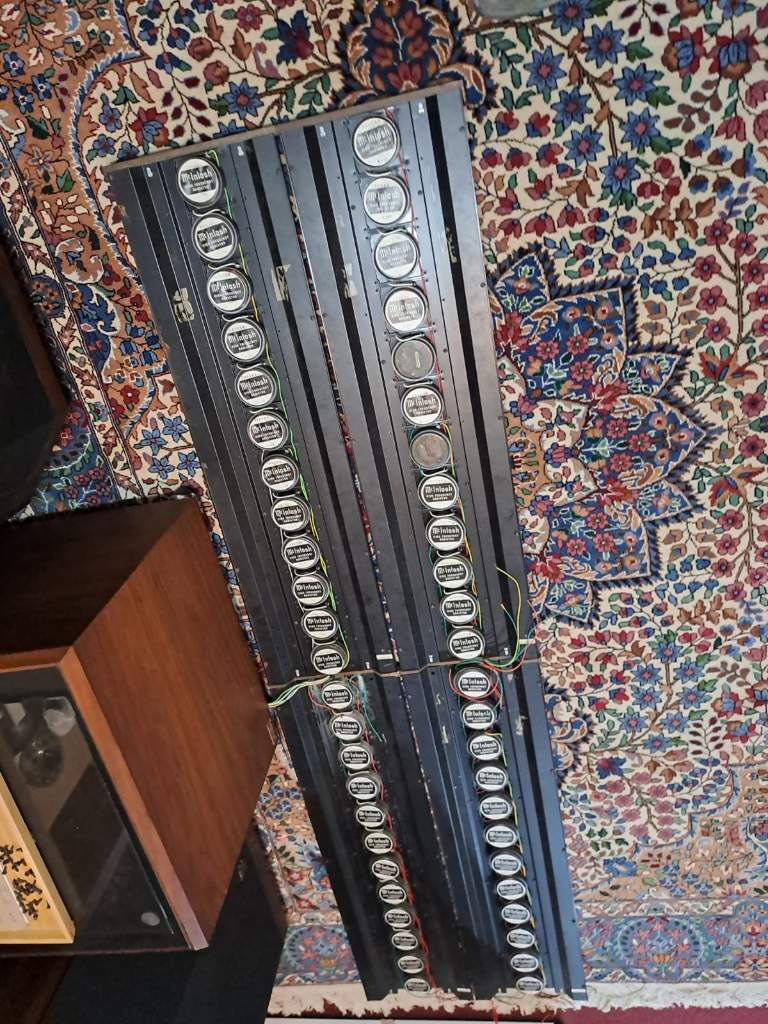

Ricontrollate tutte le saldature (96) e testato impedenza e funzionamento di ciascun tweeter (48)

Una faticaccia

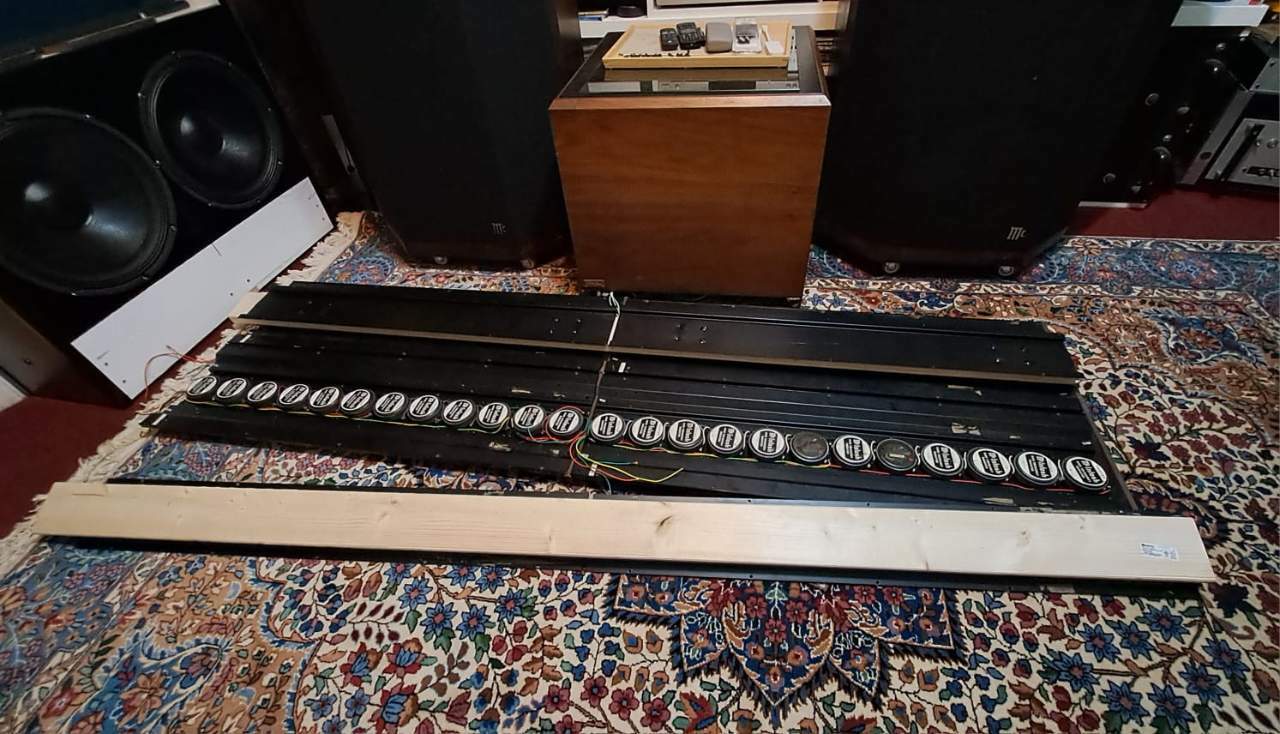

Ho creato un supporto per le colonne, non voglio appenderle al muro, ma usarle con un piedistallo in modo da spostarle e posizionarle al meglio nella sala di ascolto

[Ulmerino]

[BEST-GROOVE]

Il 16/9/2026 at 01:03, Ulmerino ha scritto:

Procedero' ad un completo smontaggio e ripristino dei legni e delle tele (rovinate e macchiate), manderò i woofer e i midrange da Montagna per un ricondizionamento,  sostituirò i componenti critici nel complicatissimo crossover (con piste dorate) e controllerò tutte le connessioni dei tweeter...lavoro da effettuare con calma e bene...ho già iniziato il ripristino...😂

Qualche foto...

ma e tutta roba tua quella dietro?

[Ulmerino]

@BEST-GROOVE la foto l'ho presa da Internet per rendere l'idea di come vengono una volta finite
