Electron Marrè, ne parliamo?

[Altainefficienza]

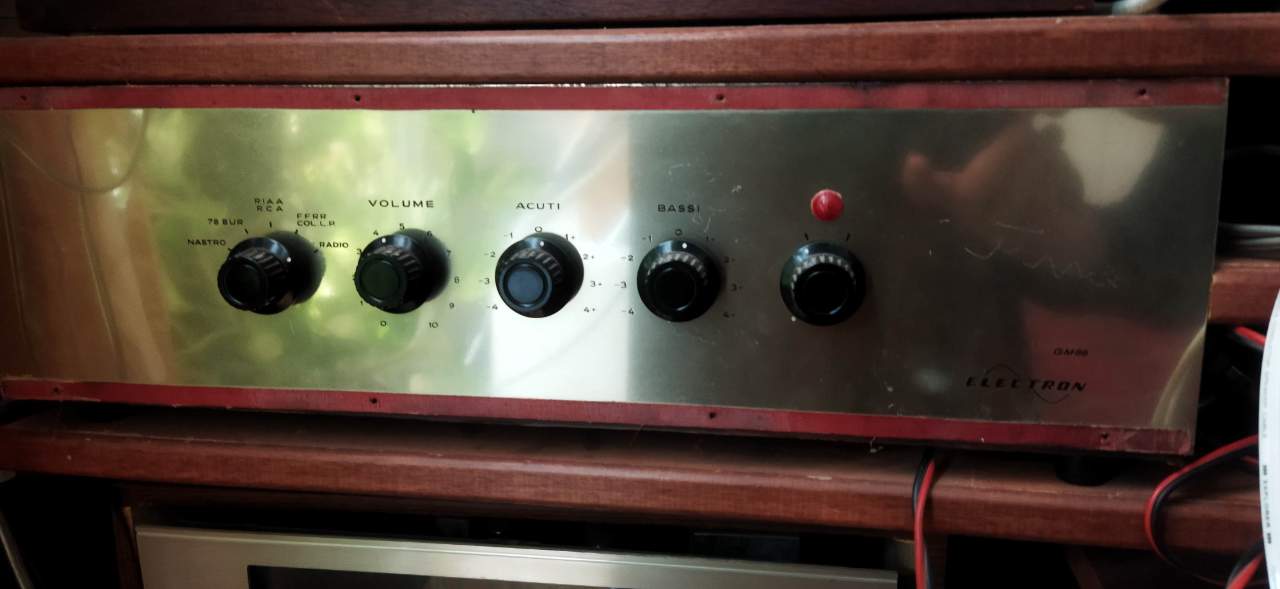

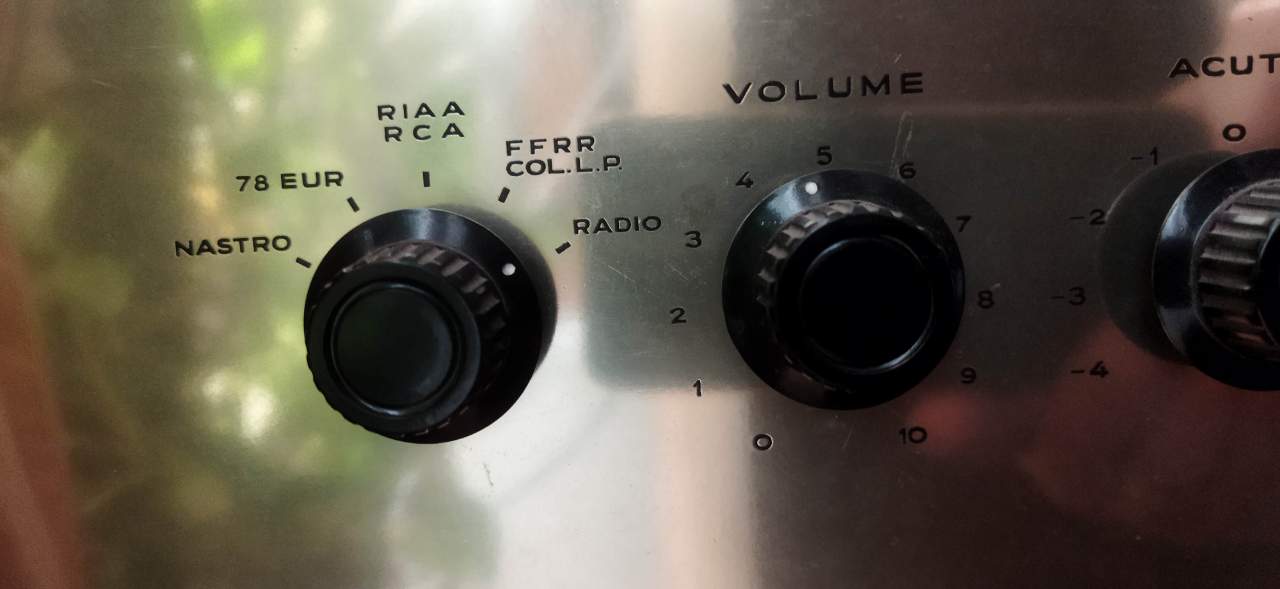

Questo è il mio GM72, SE con ECL86, ed ECC83 in ingresso.

Revisionato e bypassato i toni non se la cava male... Ho dovuto cambiare il valore di un condensatore sulla rete di reazione perché provocava un picco nella risposta in frequenza attorno ai 100 Hz (probabilmente voluto per compensare la carenza di bassi dei diffusori da accoppiarci...). La risposta in frequenza è tagliata sul basso (i trasformatori non hanno abbastanza induttanza per non saturare, soprattutto considerando la resistenza interna del pentodo finale).

Alla fine è un ampli interessante.

Un saluto,

Piero



[JureAR]

@Altainefficienza Questo mai visto, il trasformatore di alimentazione dovrebbe esser identico a quello del  GM 101. Il lavoro sui condensatori e il bypass sui toni mi interessa proprio per risolvere la mancanza di bassi sul GM101 che come scritto affligge questo  ampli.

[Altainefficienza]

I toni stai presto ad escluderli, ma il condensatore corretto lo ho trovato facendo sostituzioni e verificando la risposta in frequenza con la scheda di acquisizione. Non è così facile mantenere la stabilità in un ampli reazionato che comprende il trasformatore di uscita, bisogna fare prove.

Un saluto,

Piero

[Jonas Rainer]

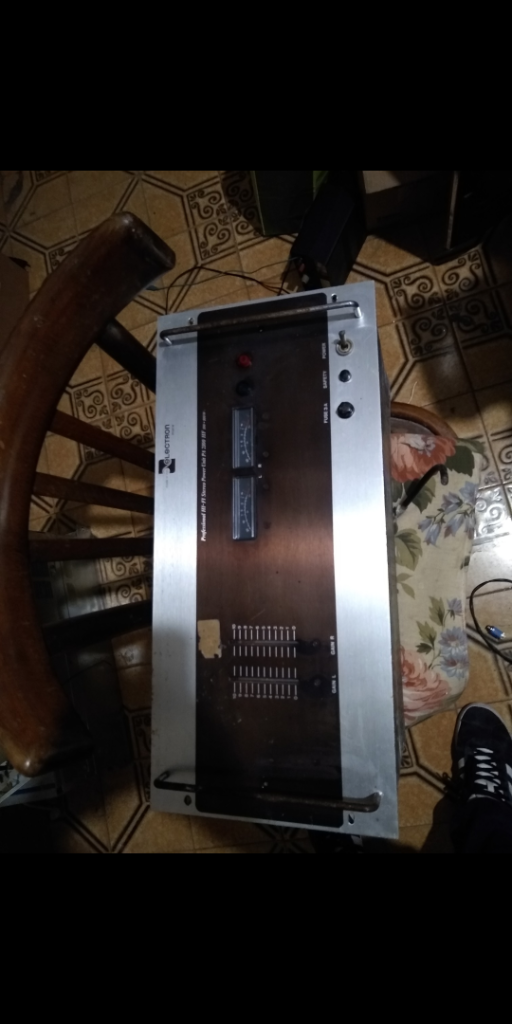

Come promesso....ecco il mio esemplare

[Jonas Rainer]

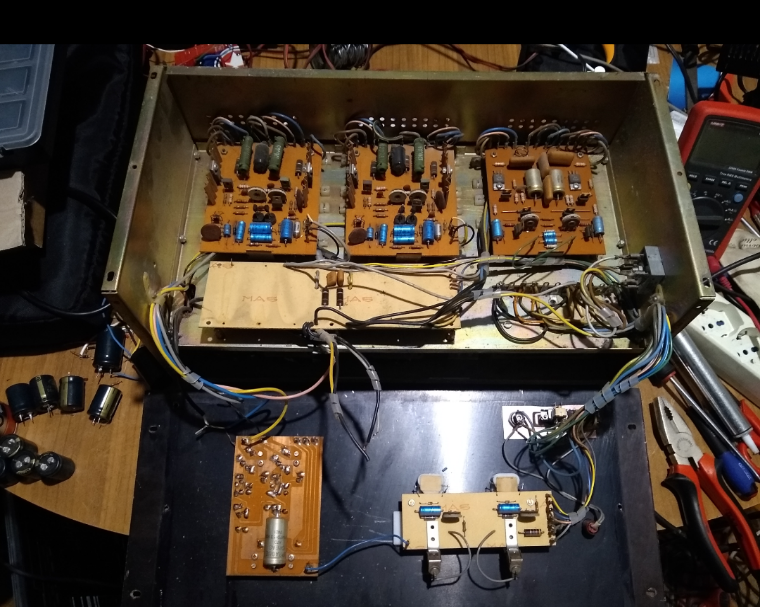

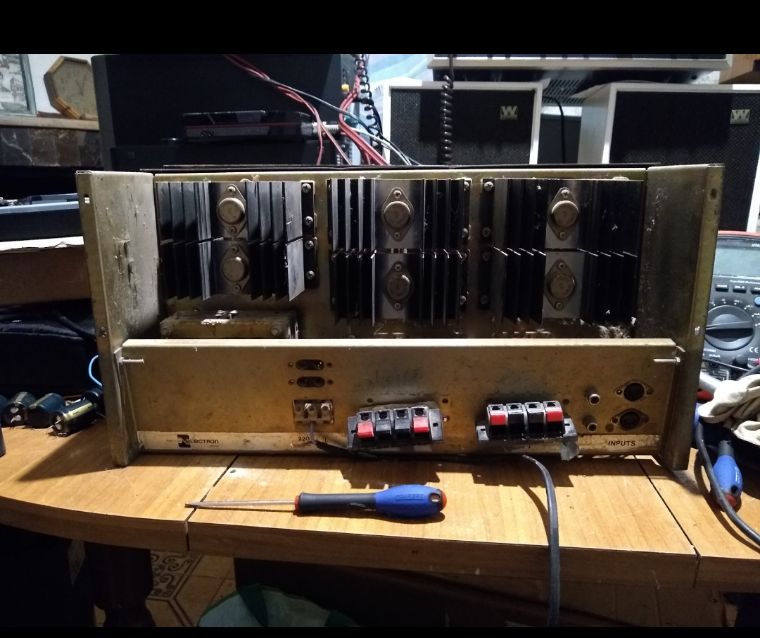

Purtroppo è senza condensatori di filtro. Ma posso adattarne di altri. Alimentazione stabilizzata, in uscita dal ponte, +- 45v. Autotrasformatore di uscita stile Mac, 2n3055 come finali e come regolatori sull'alimentazione. Vediamo se riesco a farlo ripartire....

P.S: una foto dell'interno dell'esemplare originale? Almeno il valore dei condensatori.....

[Jimmyhaflinger]

Io della electron marrè ho una cassa dei primi anni 60 spaiata che contiene un bellissimo largabanda IREL da 23 cm col cestello in lega realizzato custom, e un tweeter a tromba.

Inoltre ho un amplificatore da chiesa dei primi anni 2000 marchiato ELECTRON con lo stesso logo ma senza la scritta marrè

[JureAR]

@Jonas Rainer Complimenti per averlo riesumato,attualmente il mio è in uso e non posso aprirlo (tra l'altro non mi sembra sia semplice).

A mio parere questo ampli merita il ripristino, è un finale di non comune qualità sonora, buona potenza e non ultimo è Made in Italy.  Ti sorprenderà come successo a me: nell' ambiente dove suona praticamente è sempre acceso a discapito di altri ampli (McIntosh, Marantz).

Io non capisco niente di elettronica, ma se mi dici dove sono i condensatori. di filtro e come arrivarci, felice di contribuire alla rinascita di un "grande amplificatore".



[JureAR]

@Jimmyhaflinger Da mia esperienza con gli ampli Electron Marre penso che anche i tuoi componenti suonino alla grand, tra l'altro mi è sfuggita tempo fa una coppia di casse di grandi dimensioni qui in FVG di cui piango ancora oggi!

[Jonas Rainer]

Durante la Pasquetta mi sono dedicato al Marrè

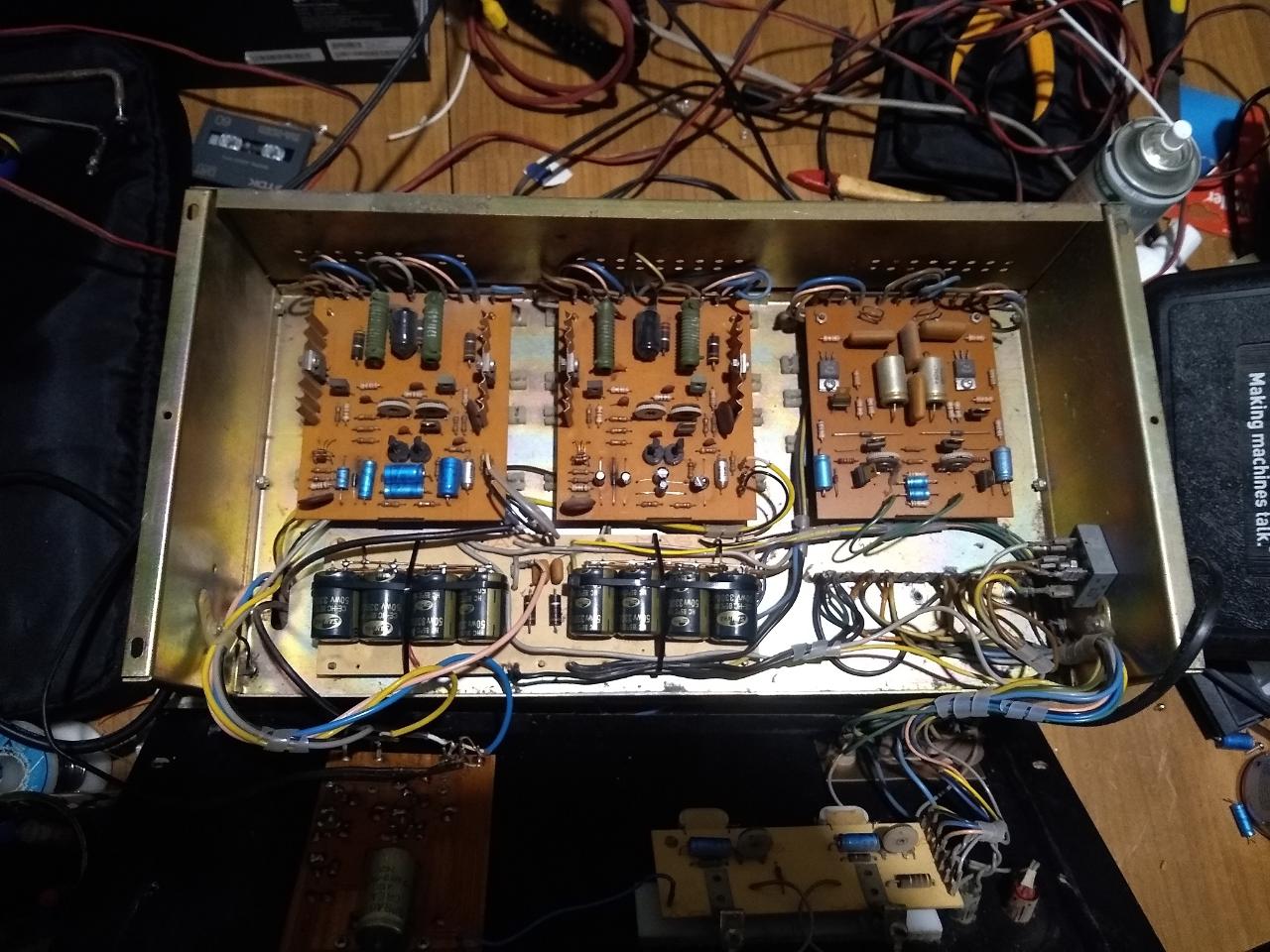

Ho ripristinato i condensatori di filtro con materiale che avevo a disposizione in laboratorio (4 x 3300uF per ramo) e provato ad accenderlo.

Alimentazione duale +-42V che diventano +-35v all'uscita dello stabilizzatore.

Purtroppo l'amplificatore ha subito un tentativo di riparazione, hanno tagliato cavi segnali e masse varie, e risaldato random l'autotrasformatore su degli orridi contatti a molla.

Comunque dopo qualche ragionamento per capire come ripristinare i cablaggi, riesco a fare andare un canale mentre il secondo gracchia.

dopo aver testato i componenti attivi del canale difettoso, non mi resta che verificare resistenze e condensatori. La maggior parte dei condensatori era fuori tolleranza (quello d'ingresso aveva un ESR elevatissima....). Sostituzione a tappeto dei pochi elettrolitici e finalmente anche il secondo canale va.

Che dire..... A primo ascolto si percepisce un suono possente. Collegato al un paio di Wharfedale Denton 2 ed ad un lettore CD da battaglia, mai sentito suonare quelle casse in quel modo. Come paragone, l'ho confrontato con un Sansui AU6500 appena riparato (gran bell'amplificatore il Sansui).

Pur essendo sistemato alla "benemeglio", il Marrè ha un basso più possente e fermo, e dei medi molto dettagliati.

E dire che per oltre 15 anni era parcheggiato su uno scaffale assieme alla roba da cannibalizzare...... Merita di essere restaurato.

Alla faccia di chi dice che i 2N3055 non sono transistor per uso audio.

[JureAR]

@Jonas Rainer  Innanzitutto bravo!! I miei complimenti per il ripristino  anche parziale del tuo ampli, ti confermo la stessa sensazione sul suono dell' Electron Marre' ?Nel mio caso anche in gamma alta è grande.  Se avrai pazienza prima o poi  aprirò il mio  è alleghero' foto ad aiutare il tuo restauro.

Saluti

Giorgio

[78 giri]

@Jonas Rainer mi emoziona sempre veder "resuscitare" un vecchio amplificatore, strappandolo all'oblio.

Un Melius meritatissimo.

Buoni ascolti 🔊

[Cabrillo]

Il 7/4/2021 at 20:19, 78 giri ha scritto:

mi emoziona sempre veder "resuscitare" un vecchio amplificatore, strappandolo all'oblio.

Riprendo la discussione x dire che dopo vent'anni di inattività, l'amplificatore Electron Marrè GM 102, dopo una bella revisionata fatta da Audioconika tempo fa', sta suonando collegato a delle Klipsch Cornwall III. Era della buonanima di mio padre e dopo la revisione fatta circa un anno fa, è rimasto a prendere polvere nel mobile. Stasera mentre ascoltavo della musica, mi è tornato in mente e ho deciso di dargli una opportunità. L'avessi fatto prima...





[Bazza]

@Cabrillo Troppo bello, e poi era di tuo padre, motivo in più per renderli la voce. Complimenti.

[madero]

@Cabrillo Hanno fatto belle cose, purtroppo le informazioni in rete sono molto poche. Io ho da oltre vent'anni un ottimo  gm88 trovato a Roma a Porta Portese. Peccato sia monofonico, ma è molto bello, sia dentro, che fuori con il suo frontale in ottone

[Cabrillo]

1 ora fa, Bazza ha scritto:

poi era di tuo padre,

L'aveva comprato da giovane insieme a una coppia di diffusori sempre Electron Marrè a 2 vie in sospensione pneumatica e giradischi Garrard SP 25. Poi con l'avvento dei lettori CD, aveva comprato un Philips CD player 460.

Ovviamente ho tutto custodito gelosamente.😉
