Multipresa Ciabatta DIY

[Fabio Cottatellucci]

@Antonino Bella ciabatta ma vanno usati colori diversi per fase, neutro e terra.

[Fabio Cottatellucci]

57 minuti fa, officialsm ha scritto:

per la terra si può usare un cavo meno pregiato o ha senso spenderci dei soldi anche lì?

In generale, non serve spendere soldi per i fili della ciabatta, una volta che si è comprato un buon rame in una elettrofornitura. Quindi, se vuoi puoi anche comprarne uno meno audiofilo (*).



Ha senso, se vuoi, adottare per la terra una sezione maggiore di quella degli altri fili.

(*) Ricordate che, audifoili o no, i cavi che montate devono avere le stampigliature di legge; con l'assicurazione del costruttore che "è testato a 4000 V" ci fate il brodo anche perché non è l'unico parametro che rende un filo elettrico a norma.



1 ora fa, corrado ha scritto:

Io avrei collegato a stella anche la terra e non a gruppi di 3 ma tutto insieme.

Assolutamente.

[nixie]

@Antonino Bel lavoro,un piccolo appunto,quei cavi sfilacciati che entrano nella IEC non sono belli,o un poco di nastro o termorestringente.

22 minuti fa, Fabio Cottatellucci ha scritto:

vanno usati colori diversi





Certamente,ma@Antoninopenso che la abbia assemblata per se,non penso che la metta in vendita,perciò il colore poco importa,basta che assolva la funzione per cui è preposto.

[nixie]

25 minuti fa, Fabio Cottatellucci ha scritto:

adottare per la terra una sezione maggiore di quella degli altri fili.



Si parla di una ciabatta con 30/40 Cm di filo,ha senso in un impianto di civile abitazione che al centro stella hai anche terre da 4/6mm2,certamente che verso il dispersore di terra ci vai minimo 6/10mm2(o anche di più volendo, a secondo lunghezza)



37 minuti fa, Fabio Cottatellucci ha scritto:

"è testato a 4000 V

Su questo hai  ragione,non basta quella dicitura solamente,ma se mettiamo mi dicano che l isolante è in teflon,suppongo che sia pure autoestinguente,il chè è gia sicuro,per i casi non sia riportato il tipo di isolamento e/o non abbia le dovute stampigliature hai pienamente ragione.

[Antonino]

Si sui cavi c'è un po' di confusione,la sicurezza è importante

Per i cavi interni escluso la terra , che è un buon cavo  elettrico normale ,ho usato quelli che usa audiophonic nella sua ciabatta con lo stesso contenitore che vendendo in tutta Europa immagino abbia usato prodotti a norma

https://www.audiophonics.fr/en/multiplug-power-distribution/audiophonics-mpc6-v2-clc-power-distributor-6-ports-aluminum-furutech-black-p-11706.html

[officialsm]

@Antonino a norma di sicuro però se non ho visto male è un cavo rame placcato argento. Mi sembra eccessivo solo per la terra a meno di motivi particolari

[Fabio Cottatellucci]

1 ora fa, nixie ha scritto:

,perciò il colore poco importa,basta che assolva la funzione per cui è preposto.

Sì è chiaro che è per lui stesso ed ho detto che la ha ben realizzata, ma usare colori diversi serve anche per propria praticità se uno deve fare una modifica o altro. Mica che coi cavi uguali non funziona 🙂

[Fabio Cottatellucci]

30 minuti fa, nixie ha scritto:

il chè è gia sicuro,per i casi non sia riportato il tipo di isolamento e/o non abbia le dovute stampigliature hai pienamente ragione.

Sì certo, ma le caratteristiche per avere i marchi di legge sono molte, riguardano pure resistenza alla trazione e un sacco di altre cose.
Inoltre, altro è fidarsi di una scrittina magari vaga alla pagina di un sito, altro è avere le caratteristiche stampate sulla guaina, il che implica una diretta assunzione di responsabilità da parte del produttore / assemblatore.

Comunque, teniamo sempre presente che qui siamo letti da moltissimi appassionati e che non tutti sono abbastanza esperti da sapersi guardare da sé, quindi è sempre meglio dirla tutta 🙂

[Fabio Cottatellucci]

32 minuti fa, nixie ha scritto:

Si parla di una ciabatta con 30/40 Cm di filo,ha senso in un impianto di civile abitazione

Qui per una volta facevo l'audiofilo d turno... 😁
Posto che la terra non può mai essere di sezione inferiore agli altri due fili di fase e neutro, una maggior sezione della medesima aiuta a mandare a terra i disturbi.



[nixie]

@Antonino Ho letto,sembra( ha detta di loro e non penso che mentano,non ne vedrei il motivo anche dato il prezzo) che l isolamento sia in FEP,che è nella categoria dei Teflon,perciò è pure autoestinguente.

[officialsm]

@Antonino dalla presa a muro alla ciabatta che cavo stai usando?

[officialsm]

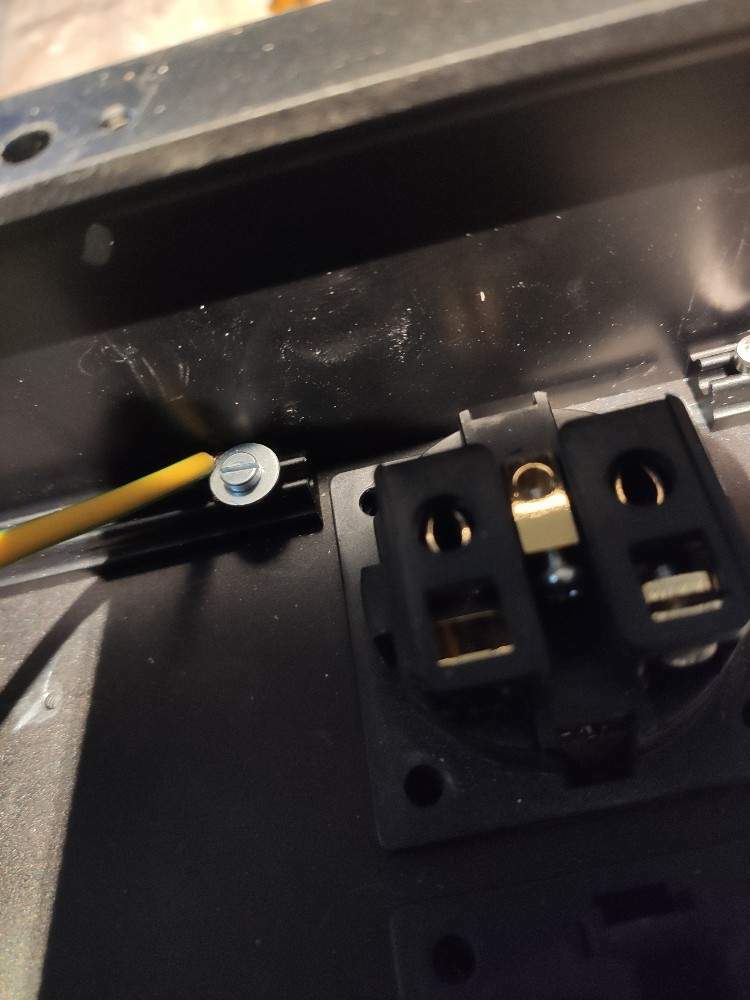

@Antonino @Antoninoma la messa a terra della scatola come l'hai fatta?

[officialsm]

Sto assemblando la stessa ciabatta. Avendo preso una schuko in più ho pensato di fare un passaggio extra e me la monterò anche a muro



[camaro71]

@officialsm c è in commercio la piastrina dedicata al frutto schuko furutech.

abbastanza costosa ma credo valga la pena

[officialsm]

@camaro71 l'ho vista ma io quella ha la presa centrata e io avevo bisogno di far passare un cavo ulteriore (da li il piccolo secondo buco). Quella commercializzata già pronta non differisce molto da questa è solo più carina.

A me è costata 1 euro di piastrina + la presa.
