Multipresa Ciabatta DIY

[officialsm]

@Antonino che tipo di adattamento hai dovuto fare per montare le prese Viborg invece che Furutech?

Metterai un fusibile all'ingresso oppure pensi sia superfluo?



Grazie mille

[Dubleu]

@ferroattivo le mie ciabatte nell'impianto "minore"😅

Magneto termico C16 in quadro per interruttore, quadro elettrico cablato a stella con i 6mmq

6mmq fino al muro della stanza

6mmq viablue X60 fino all'ingresso ciabatta, circa 4 metri(si vede in foto il cavo nero e grosso)

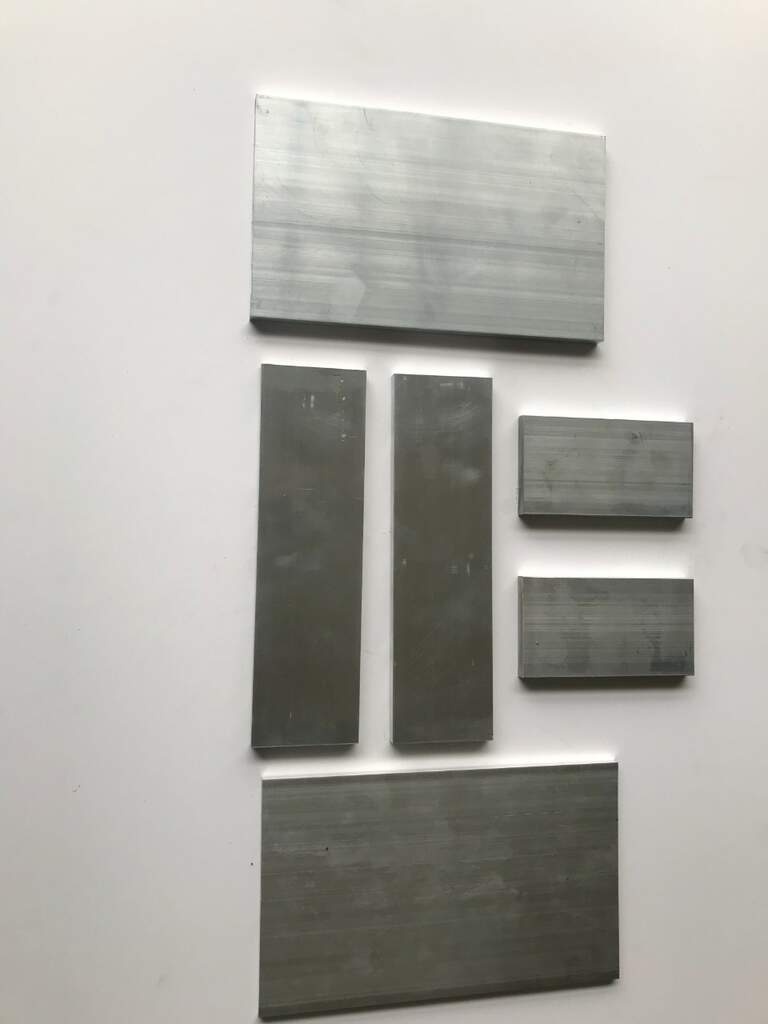

Ciabatta alluminio anodizzato nero spessore 8mm con qualche vitina🤣per le chiusure

3 frutti furutech oro cablati a stella con rame 6n con 4mmq

3 frutti vimar idea coblati a stella con rame 6n da 4mmq

i 3 frutti oro vedono il dac/pre e due finali discretamente potenti

Le prese vimar alimentano, il televisore, ed in un altra presa parte l'alimentazione per quadro elettrico di alluminio anodizzato blu(viablue X40 e shuko/iec vibor rame), collegato direttamente alla mensola. Sempre cablaggio a stessa in rame 6n ma di 3mmq.

L'impianto stereo usa due finali, il dac/pre(cavi furutech e viborg rame o oro), il tv ed il pc.

Nella prese del quadro blu, alimento solo il pc.

Ma in questo periodo è collegata l'alimentazione dell'albero di Natale, le luci di Natale, a volte fino a 3 carica cellulari. Eventuali aspirapolveri, ventilatori e tutto ciò che può servire in quella zona

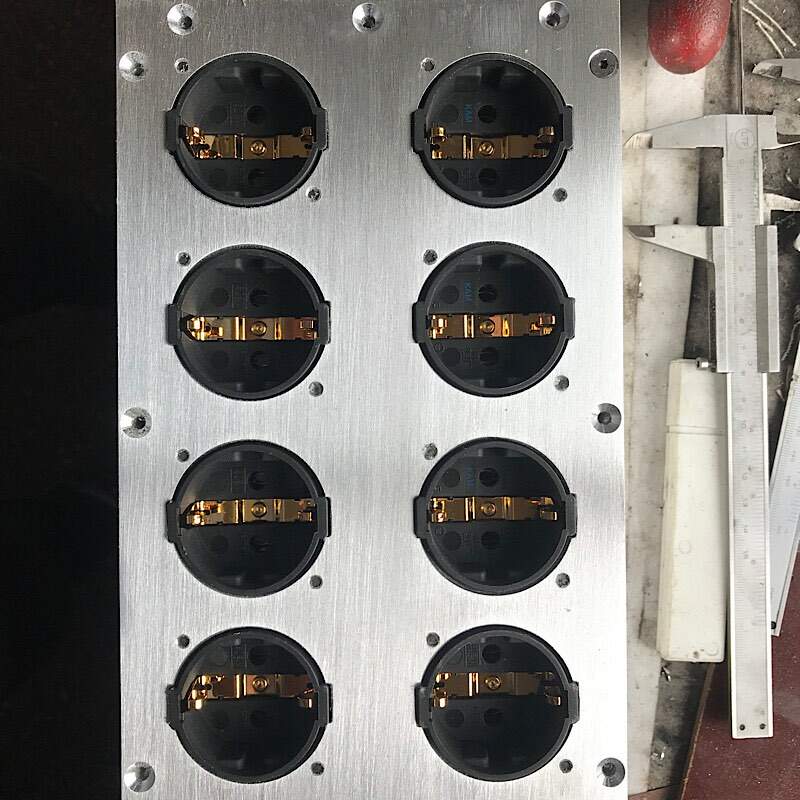

Allego foto della presa principale con ingresso viablue X60 e qualche vitina ed il quadretto blu.

Concordo che è tutto tranne che economico. Ma c'è una resa incredibile, confrontata con molte ciabatte. Il conduttore 6n che ho usato costa circa 18-22 euro al metro lineare (mi pare noetech, sono passati anni oramai) per un costo di 36-44 euro al metro più per la massa ho usato cavo furutech da 35 euro al metro il singolo conduttore. La iec è furutech, dove è stato saldato con rame argentato, termorestringenti.

I cablaggi a stella usano raccordi da elettriccista placcati oro.

Ho una ciabatta simile a quella nera (stessa filosofia costruttiva) con più ancora vitine 😁e con più frutti lunga 600mm, in questo caso i metri di cavo sono stati moltissimi!





[dago]

Il 7/12/2021 at 13:52, joe845 ha scritto:

ottima segnalazione. oltretutto il sito Audiophonics è valido..

Si, ha tante cose... ma in genere gli stessi prodotti si trovano a meno altrove (almeno una volta era così, ora è un po' che non faccio raffronti).

[ferroattivo]

@Dubleu complimenti , bella realizzazione, con le viti non hai proprio risparmiato !!

[Antonino]

Il 13/12/2021 at 15:09, officialsm ha scritto:

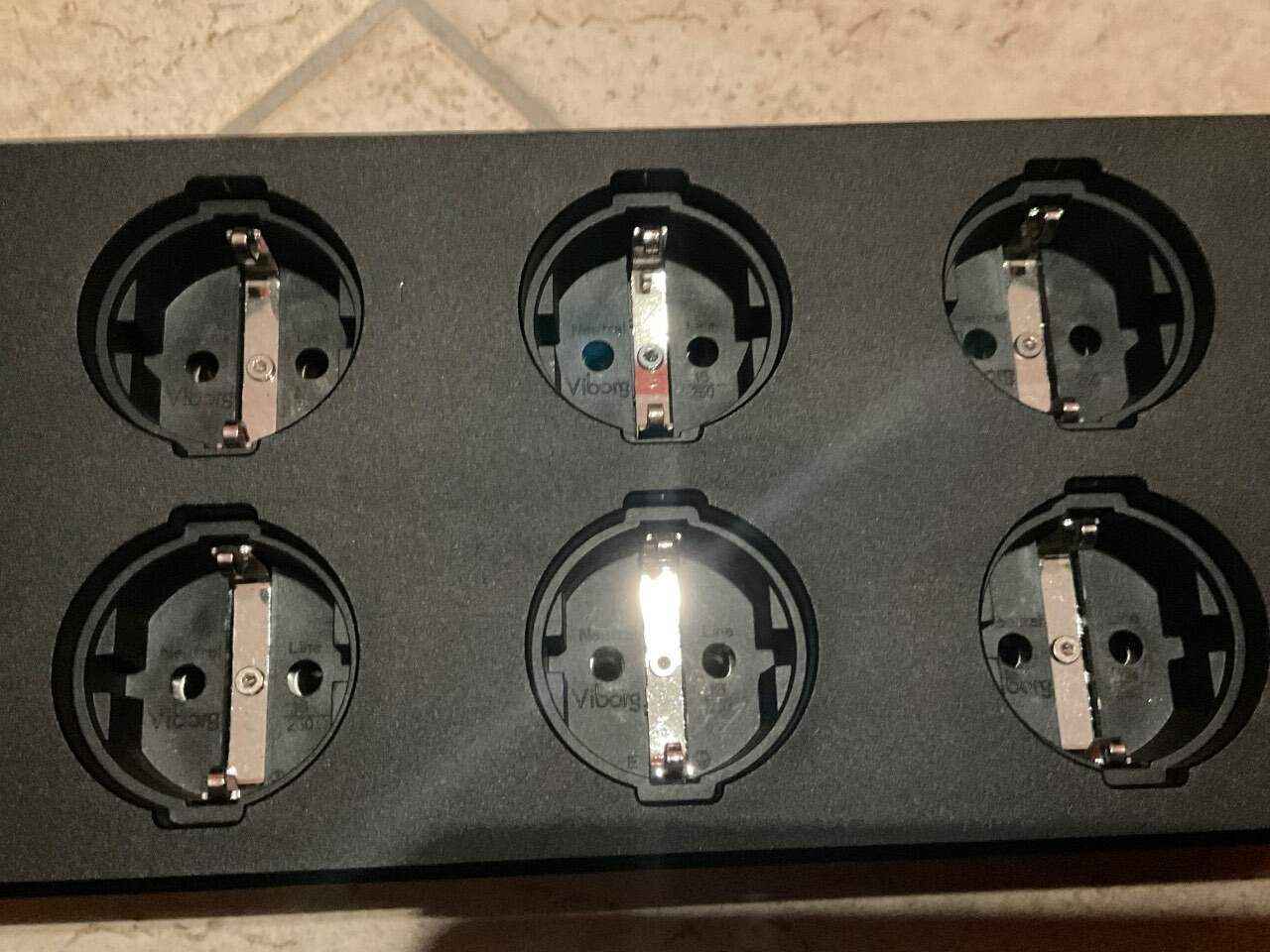

che tipo di adattamento hai dovuto fare per montare le prese Viborg invece che Furutech?

Metterai un fusibile all'ingresso oppure pensi sia superfluo?

Grazie mille

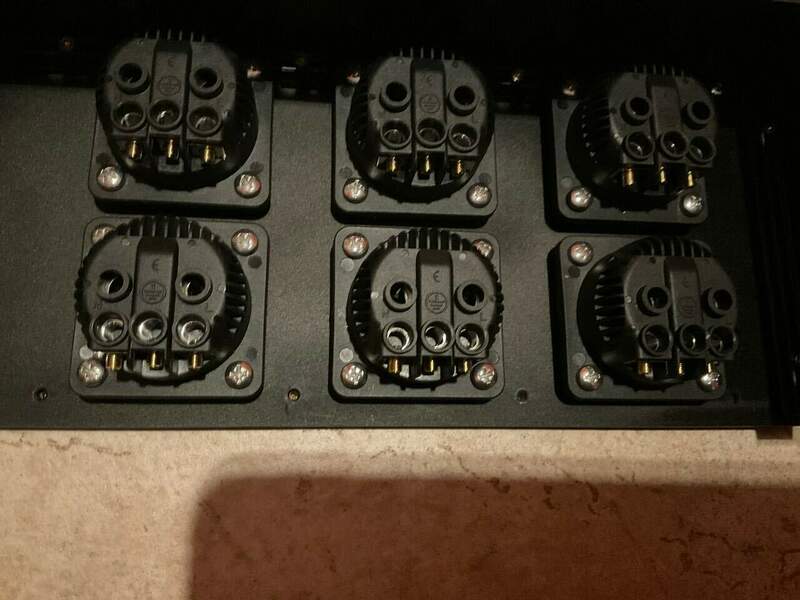

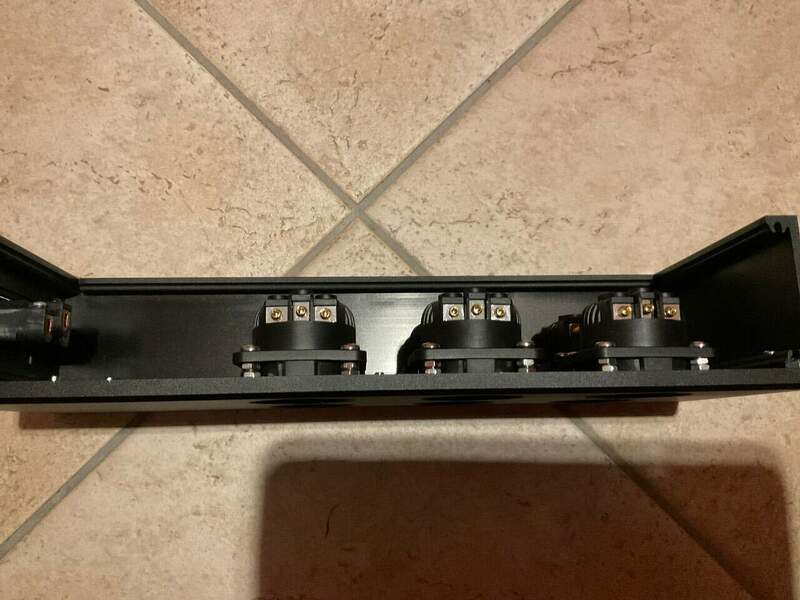

@officialsm dei dadi di distanziamento ,non monterò nessun fusibile

Ma ti sconsiglio di avventurarti nell’assemblaggio se non hai una buona manualità,perché con la 220 volt non si scherza.

Mi pare che ci sia un ottima ciabatta viborg a 200 euro completa o la supra





[Antonino]

[officialsm]

@Antonino hai messo i dadi di distanziamento perché altrimenti avresti dovuto risagomare il foro. Giusto?

Vedo che la Viborg ha quel bordino che non ci passa, immagino la scatola sia sagomata per Furutech.

[Antonino]

Si esatto

Oppure avrei dovuto mettere le prese all’esterno e bucare il contenitore come nella ciabatta di DUBLEU sopra con prese furutech mi sembra.



[officialsm]

@Antonino per il cablaggio a stella hai preso le barrette che vende Audiophonics o userai un altro metodo, tipo un cappuccio di fine cavo?

[Tronio]

@officialsm io ho preso delle morsettiere Contact CM1007 scontatissime su retrade: le trovo molto più pratiche dei cappellotti per un cablaggio ordinato.

https://retrade.online/index.php?id_product=2115&controller=product



[Antonino]

Le barrette non le ho comprate sono troppo care ,mi arrangio con i cappucci di elettricista.

Mi sono arrivati i cavi ELECAUDIO OCC isolante FEP per il cablaggio
IEC sempre Viborg pure copper

https://www.audiophonics.fr/fr/fils-de-cablage/elecaudio-fc125tc-fil-de-cablage-cuivre-occ-fep-25mm-rouge-p-6273.html

Appena ho un po’ di tempo inizio il montaggio e alla fine posto le foto del montaggio ultimato.





[officialsm]

Il case il alluminio conviene collegarlo alla terra? Nel caso ci sia qualche dispersione di corrente dovrebbe essere più sicuro. O sbaglio?

[Antonino]

Il telaio metallico nelle elettroniche sempre a massa

[corrado]

1 ora fa, Antonino ha scritto:

Il telaio metallico nelle elettroniche sempre a massa

A meno che non siano a doppio isolamento, nel caso di una ciabatta invece la collegherei sempre a terra.

[Fabio Cottatellucci]

@officialsm @Tronio
Il cablaggio a stella si fa solo con i morsetti a mantello o a campana (quelli che Tronio chiama "cappellotti") da elettricista, altrimenti non è inutile.
