E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[damn2k]

@releone71 dove lo trovo?

[releone71]

@damn2k eBay oppure AliExpress.

Questo è quello che ho preso, della Zhili Audio:

https://www.ebay.it/itm/Hiend-MM-RIAA-12AX7-TUBO-Phono-Amp-base-su-orecchio-834-Giradischi-Preamplificatore-L12-37-/123652759477?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l6249&mkrid=711-127632-2357-0

E questo è quello della ZeroZone:

https://www.ebay.it/itm/Finito-high-fidelity-MM-RIAA-preamplificatore-giradischi-Ear834-12AX7-tubo-amplificatore-phono-/123894994509?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l6249&mkrid=711-127632-2357-0

[Bwillyb]

@Stel1963ciao a tutti

Ho da poco acquistato la base per realizzare il pre.

Ma possiamo fare una BOM list aggiornata per la Riaa e per L'alimentazione?

Comunque il negozio di elettronica di Roma sembra essere chiuso.



[Bwillyb]

Sono rimpasto qui



Purchase all parts in sets of two unless otherwise noted. Quantities in Purple.



R - 270pf 500V CDE Silver Mica Capacitor | Part #: CD15FD271FO3F | Qty. 2

R - 33pf 500V CDE Silver Mica Capacitor | Part #:  CD15ED330GO3F | Qty. 2

R - 100pf 500V CDE Silver Mica Capacitor | Part #: CD15FD101FO3F | Qty. 2

R - 787k 1/2W Resistor .1% 15ppm | Holco Part #: 279-H4787KDYA | Qty. 2

Note: Or 2x Each 680k and 110K resistors to get 790k. 1/4 or 1/2W ok here.) Note: If you want to splurge on a nice resistor this is the place… Rhopoint or Tepro or whatever floats your boat… To get even closer to the 790k ideal you can use the second option of two resistors in a series. These two resistors should be of the same type as they will be placed in a series to attain 790k.

1uf 400V Vishay Roederstein MKP-1839  | Part #: MKP1839510401

.15uf 400V Sprague 715P | Part #: 715P15454LD3

100uf 16V Elna Silmic II | Part #: RFS-16V101MH3#5

1uf 160V Vishay Roederstein MKP1839 | Part #: MKP1839510164

47uf 400V Panasonic EE Series Electrolytic | Part #: EEU-ED2W470 | Qty: 6

.47uf 400V Sprague 715P | Part #: 715P47454MD3 | Qty: 6

Note: Thorsten originally specified 100uf. If you want to go further you can try 6x Nichicon LKX 100uf  450V | Part#: LKX2G101MESY35 and 6x Panasonic 1uf 400V Part#: ECW-F4105HL

O.1uf Panasonic | Part #: Film Capacitors 63V .1uF 10% Part #ECQ-E12104KF | Qty: 3

Note: Across tube heaters

C 680k 1% Dale RN60 (2M Resistor Replacement if using an NOS tube in V2) | Part #: RN65D6803FB14

Note: 680k for NOS Tube in V2 -

2M 1% Vishay Dale CMF/RN60

Note: For current production tube in V2

[/li]
[li]68k Dale CMF60 Resistor | Part #: CMF6068K000FHBF
[/li][li]Note: Only required if using a stepped attenuator[/li][/list][/li]
[li]100R Ohmite Little Demon Carbon Composition | Part#: OD101JE
[/li][li]Note: Thorsten Mod. Carbon composition, while usually not used in audio, it is important here for taming oscillations[/li][/list][/li]
[li]51k Vishay / Sfernice | Part #: RCMS0551001FHS14[/li]

[/list]


III.B. PSU Parts List

Nichicon LKX 100uf  450V | Part#: LKX2G101MESY35 | Qty: 1

Elna Silmic II  2200uf 16V | Part #: RFS-16V222MK9#5 | Qty: 3

Panasonic EE 47uf 450V | Part #: EEU-EE2W470 | Qty: 3

Nichicon LKX 330uf 450V | Part#: LKX2W331MESB45 | Qty: 1

Choke Hammond | Part #: 154E | Qty: 1

MUR4100E Diode | Part #: MUR4100EG | Qty: 4

1N5373 to tweak B+ Voltage | Part #: 1N5373BG | Qty: 4

** 10/10/18 Sorry parts list is presently incomplete I'll fill this out soon when I can check stocks of various retailers ****

III.C. Tubes:
After rolling a whole ton of tubes personally through the 834, these would be my recommendation. I've used the best mix of NOS and New production tubes I'm aware of at this time selected for each location. As I said before I would not trust NOS tubes - they're expensive and the quality can be variable unless from a trusted source- in which case they're even more expensive. If you don't have your own equipment to test and verify, I would avoid anything not new production. They are just as good, if not better, in my experience.

Note: From any vendor I would specify to "select for low noise and microphonics" even if the tube is already stated as a low noise/mic. tube. This is how tubes are selected for the commercial 834p: V1 selected for low microphonics, V2 selected for low noise, V3 "non-critical"


V1: SPAX7A or Ruby 12AX7AC7 HG+

V2: Tung Sol ECC803s

V3: Ruby 12AT7ACZ HG  (Note: Or 12ax7 or 12au7 Ruby depending on your choice of cathode follower. I'd recommend 12at7.

3x Gold Ceramic Solder Type 9-pin Sockets | Purchase Link

Optional Tube Covers with PCB legs  | Purchase Link

III.D. Transformers:
Transformer (115V / 230V)


Antek AS-05T280 - 50VA 280V Transformer Purchase Link

Include the steel cover/can - Part #: CA-050

Note: Antek very infrequently updates their website. Even if these items show out of stock, or are not there at all still email John at Antek directly as it's likely he will still have the transformer and cover in stock to sell or have one made for you, you just won't checkout through the website. Everyone who has attempted this seems to have been successful.

Update: Antek now has these on eBay complete with metal can, making things easier. Search for the part #.

Another US option is an EI Core from Hammond:
Hammond 369ax: Datasheet Link







[Bwillyb]

@Stel1963 se metto gli Audyn Cap MKP da 30uF devo sempre saldare gli orange drop?

[sandrelli]



[releone71]

Mi pare di conoscere il tizio. Un appassionato analogista transgender che frequenta Audiokarma...

[maxandry]

Ho fatto la prova del mio autocostruito..., uniche modifiche fatte; inserito induttanza cambiata la V3 con ECC82 e resistenza da 22k Ha un bel suono ma borbotta se alzo il volume.  Qualcuno mi sa dare qualche indicazione sulla possibile causa?

[nixie]

@Bwillyb Se non ti ha risposto nessuno,no,servono solo sugli elettrolitici.

[Stel1963]

@Bwillyb no.  I condensatori di bypass si usano solo

per bypassare gli elettrolitici e devono avere un valore del 10% rispetto all’elettrolitico che bypassano. Se usi direttamente gli mkp, non devi bypassare nulla.  Valuta però poi dal suono.  La dinamica contrnuta in un vinile è incredibile, e se fosse troppo “violento” ed “esplosivo” puoi tornare indietro a una versione con elettrolitici e bypass. Non siamo sempre abituati ad ascoltare la violenza dei martelletti del pianoforte o delle bacchettebsulle pelli, e usando gli mkp, il pre diventa estremamente veloce, al punto da esserlo addirittura troppo su certi impianti che privilegiano la dinamica per utenti che hanno poca esperienza di musica dal vivo.  Non sempre l’ascolto più corretto può risultare il più piacevole, ed il bello dell’ear e proprio la capacità di adattarsi con poche modifiche chiave ai gusti di chi lo costruisce.  Se poi vogliamo chiamarla myfi facciamolo pure.  Resta il fatto che questo pre pre suona benissimo, e per stargli dietro ci vogliono gli Audio Research 3 reference o il mio Kondo, che seppur diversi sono paragonabili.  Questo giocattolino non finisce di affascinarmi e stupirmi

[Stel1963]

@maxandry che vuol dire “borbotta se alzo il volume”?   Da me di solito lo fa mia moglie, e continua a borbottare fino a che non lo abbasso!🤣

[maxandry]

🤣🤣...si sentono dei colpi tipo uno scrichiolio a frequenze basse ...ovviamente alzando il volume si sentono più forti . Non è un fruscio...quindi mi fa pensare ad un problema degli elettrolitici..che sono quelli del kit...., ma quali?. Devo dire che messo il disco il suono è decisamente piacevole.., anche così senza grosse modifiche..., ora dovrò indagare..🤞

[Stel1963]

@maxandry non credo gli elettrolitici.   Sembrerebbe più un problema o di valvole o di saldatura delle resistenze.  Dipendendo dal rumore puo essere pre riaa o post riaa.  Che valvole hai messo?   Prova ad invertire V1 con V3.  V1 ha un guadagno altissimo e deve essere una valvola selezionata per non essere rumorosa.  V2 può invece presentare problemi di microfonicità con valvvole scrause  Ciascuna delle due può introdurre rumori di vario genere se non selezionata.  È raro ma succede.  Dimmi che valvole hai, inverti v1 e v3.  Se non smette inverti v3 con v2.  Se nulla cambia allora proviamo altro.   Controlla comunque la saldatura delel resistenze di ingresso.  Che condensatori di accoppiamento hai messo? È tutto interno e chermato o hai messo le valvole esterne come ho fatto io?   Manda varie foto e un audio del borbottio.  Vedendolo e sentendolo dovrebbe essere più facile.

[maxandry]

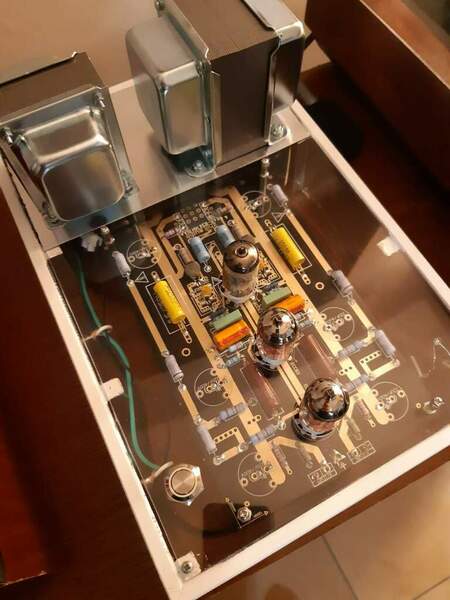

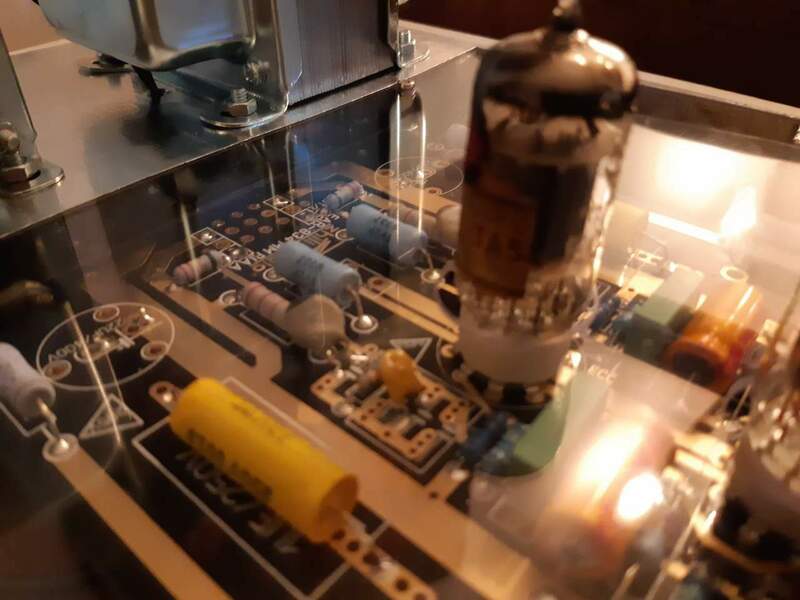

....effettivamente le saldature in ingresso non erano un granché.  Le ho rifatte ed ora devo riassemblare..appena fatto invierò foto. Le valvole sono due ecc83s jj electonic, v1 e v2. Ecc82 telefunken in v3. Ho fatto un case che contiene l'imtero stampato con Trasformatore,  Induttanza e valvole in esterno sopra cover. Faccio tutto nei ritagli di tempo e vado molto a rilento..🤷‍♂️....ma, nel caso, per prova, posso invetire V3 con V2 o V1 anche se la V3 è la ecc82?...Grazie.

[Stel1963]

@maxandry riciao!!!  Anche io faccio tutto nei ritagli.  Ci so mette una vita e la concentrazione è pari a zero!!!  Per cominciare, bisogna capire se il kit è standard o moddato.  Assumo che sia standard.  V3 supporta la ecc82, ma se hai una 83 sottomano meglio cominciare da quella.  Il valore del bias è un po basso per la 83 e un po basso per la 82, quindi in realtà si possono switchare tranqui, ma, se la hai, partiamo da zero.  Se borbotta ancora, inverti V1 e V2. E poi dimmi.  Le jj sono valvole solidissime e ben suonanti (certo, la Telefunken è altra cosa!) ma come per ogni valvola, magari ce ne sono di più o meno rumorose.  Se queste 2 operazioni non risolvono… partiamo per altre soluzioni.

[maxandry]

...non sono riuscito a fare neanche linversione. Ho finalizzato il cablaggio ed ho provato. Un rumore senza musica su un canale e bene l'altro ma. Con qualche scricchiolio...tre quattro minuti di "ascolto"...poi il canale che suonava si è zittito 😣. Ho ricontrollato il circuito è ok. Sto pensando che potrebbe essere la V3 ecc82 Telefunken..che era vecchietta..già difettosa ed è andata....,spero. Stò pensando di acquistare una ecc83, come da originale, e vedere che succede, cambiando anke la 22k..🤔

[ferdydurke]

@maxandry Molto elegante la soluzione scelta per il case…

[Marco Angelozzi]

Io con le jj mi sono trovato bene. Ho provato a mettere una TAD su V1 ma con la jjs è migliore secondo me. Su V3 ho usato una 12AU7 Philips donatami da @Steel. Va bene così
