Pre-pre a valvole a batteria con ECC86

[pino]

@walge Temevo la tua reazione.

[walge]

9 minuti fa, pino ha scritto:

Niente condennsatori di by-pass sul catodo perchè non vi è alternata..

aaaggh!!!

lo devi mettere, migliori la Zout del circuito ed aumenti un poco il guadagno.





Per quello che chiedi

- userei solo una R per entrambe gli anodi da 2k7 (come prova)

- la R2 in ingresso direi che possa andare 1 kohm e dipende poi quale MC colleghi, si può vedere in seguito

- sul catodo il trimmer da 1k a reostato fino a trovare una tensione ai capi del cap di uscita che ia la metà di quella di alimentazione

-il cap di uscita da 0,47 ( ma anche 1 uF), partendo dal presupposto che l'ingresso MM del phono abbia 47kohm

[walge]

scordavo, una resistenza da 100 ohm in serie ad ogni griglia della 86, collegata con un reoforo al pin 2 (una e al pin 7 ( l'altra)



W

[pino]

@walge Ma gli altri capi  delle resistemze che partono dai piedini di griglia 2 e 7 dove vanno ? A massa o in ingresso ?

Scusa ma questa cosa non mi entra in testa.

[walge]

@pino



[pino]

@walge Grazie Walter.

[pino]

Quando si è arrugginiti,e i bioritmi rallentano per l'età.

È dalle 14:00  che sono in ballo,col lavoro hard,per il prigioniero della batteria.

E oggi era un giorno col prurito.

Di questo passo finirò a Natale.

[pino]

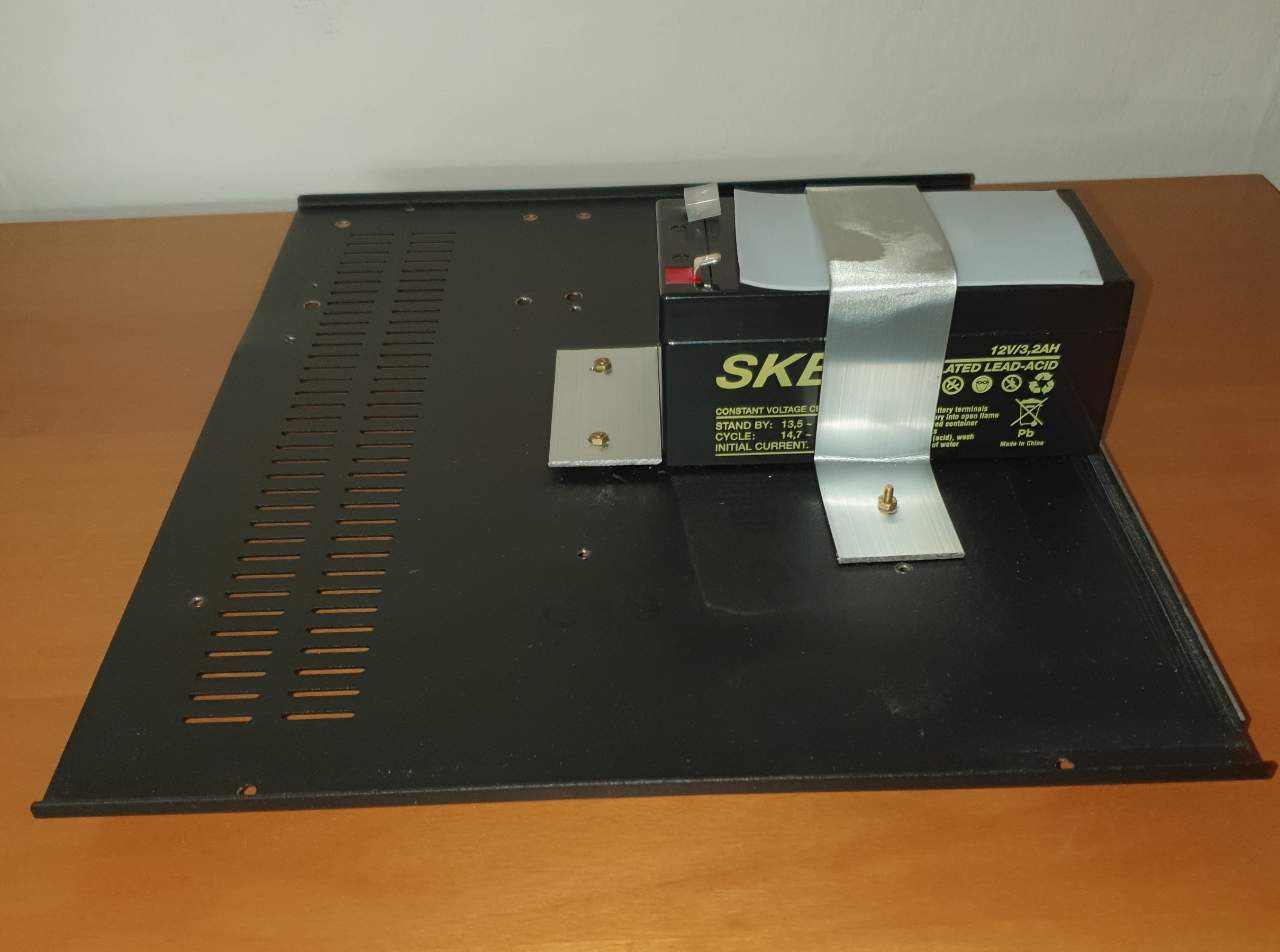

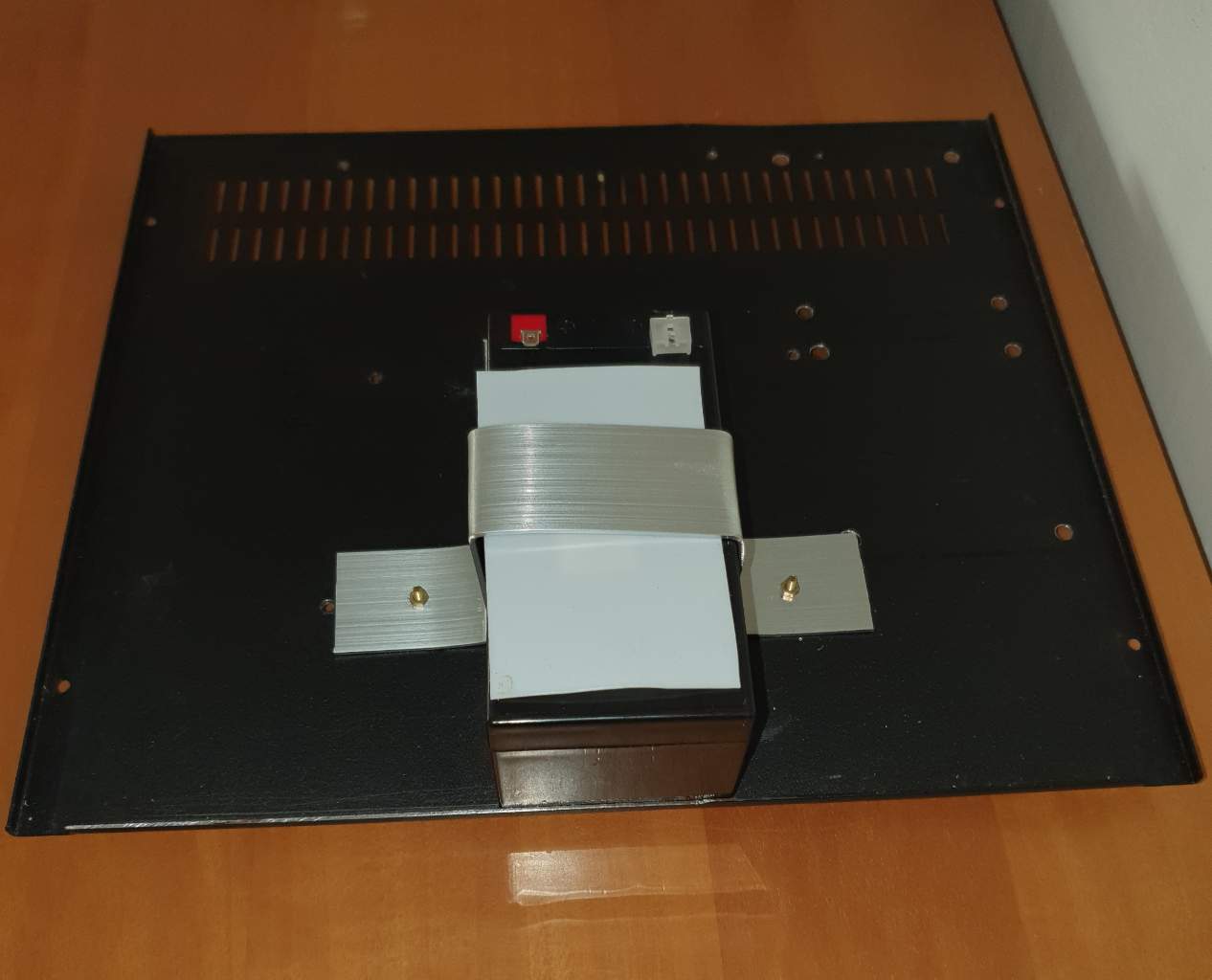

Il foglio bianco è teflon,andrà a coprire i morsetti della batteria,onde prevenire cortocircuiti.

[pino]

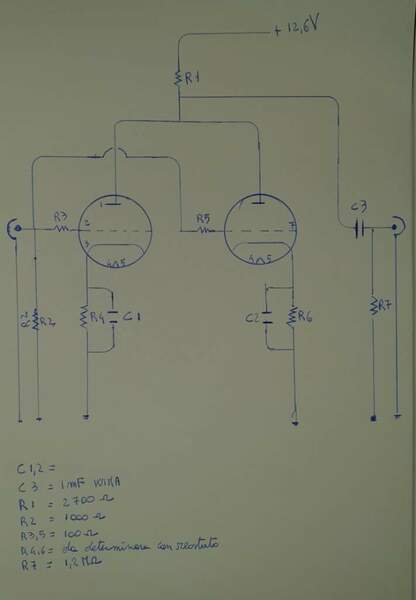

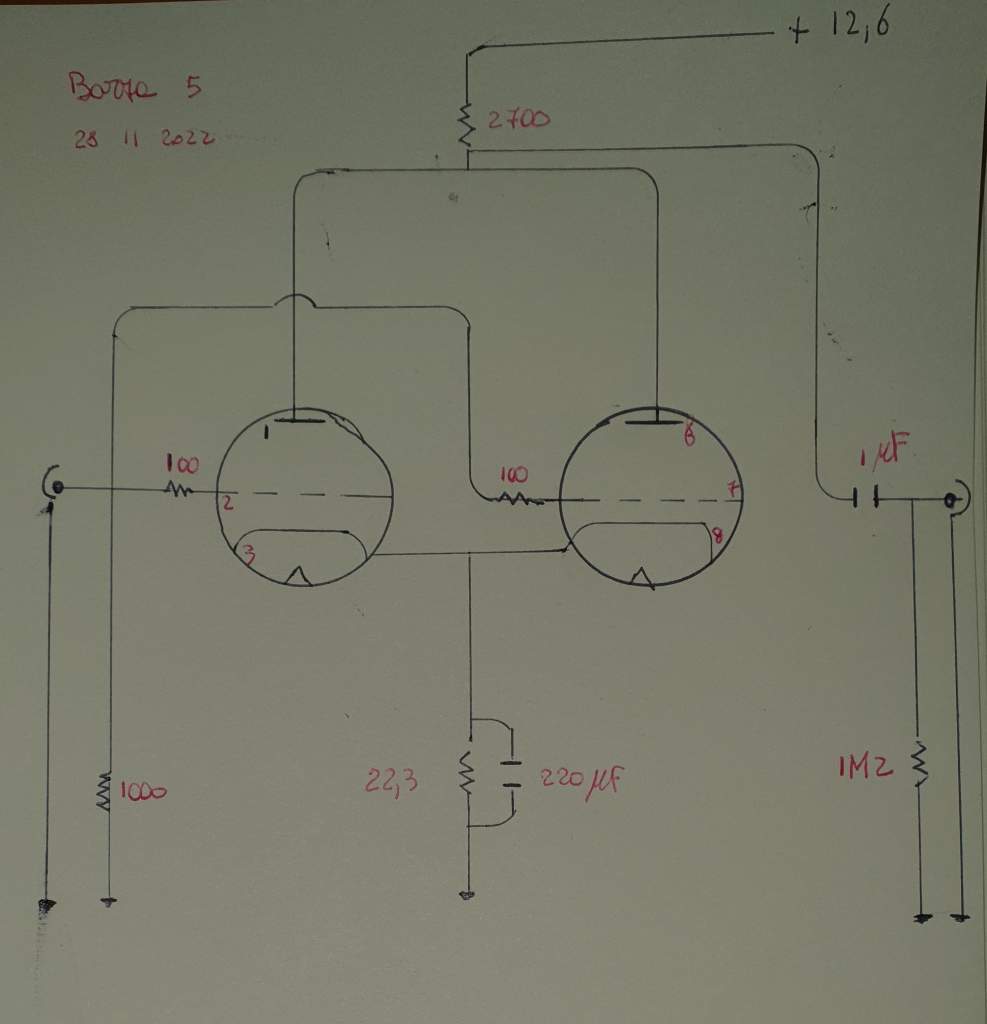

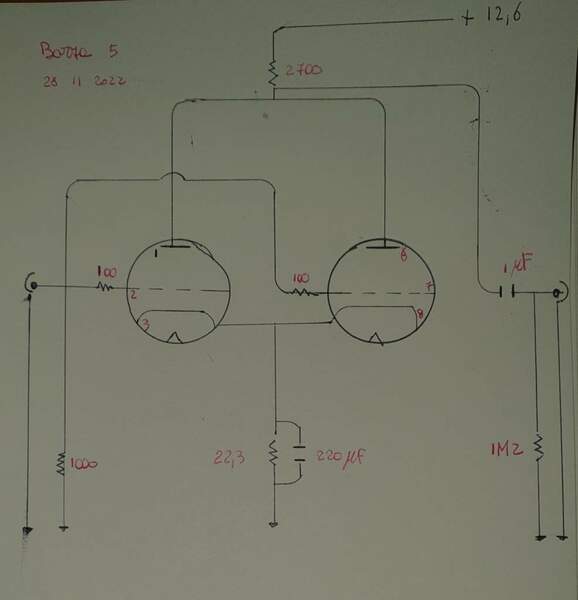

Quarta bozza.

Come condensatori di bypass ho 16 condensatori in polipropilene da 10 mF,( farei 80+ 80 ) oppure coppie di elettrolitici da 100,220,1000 mF.

[walge]

Puoi usare una sola R per il catodo ed un cap da 229uF

[pino]

@walge Ti ringrazio per tutte le numerose  dritte Walter.



[pino]

[pino]

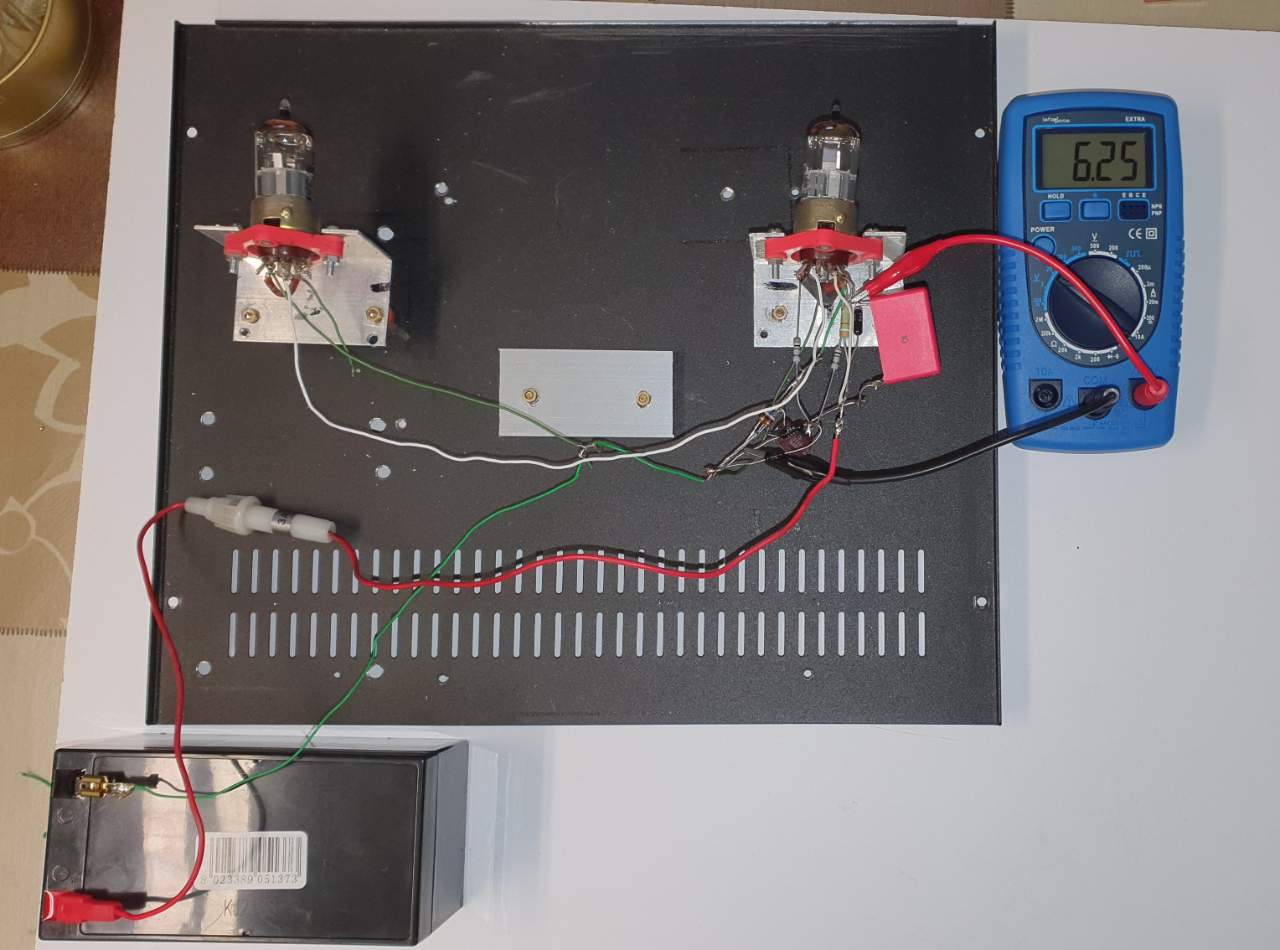

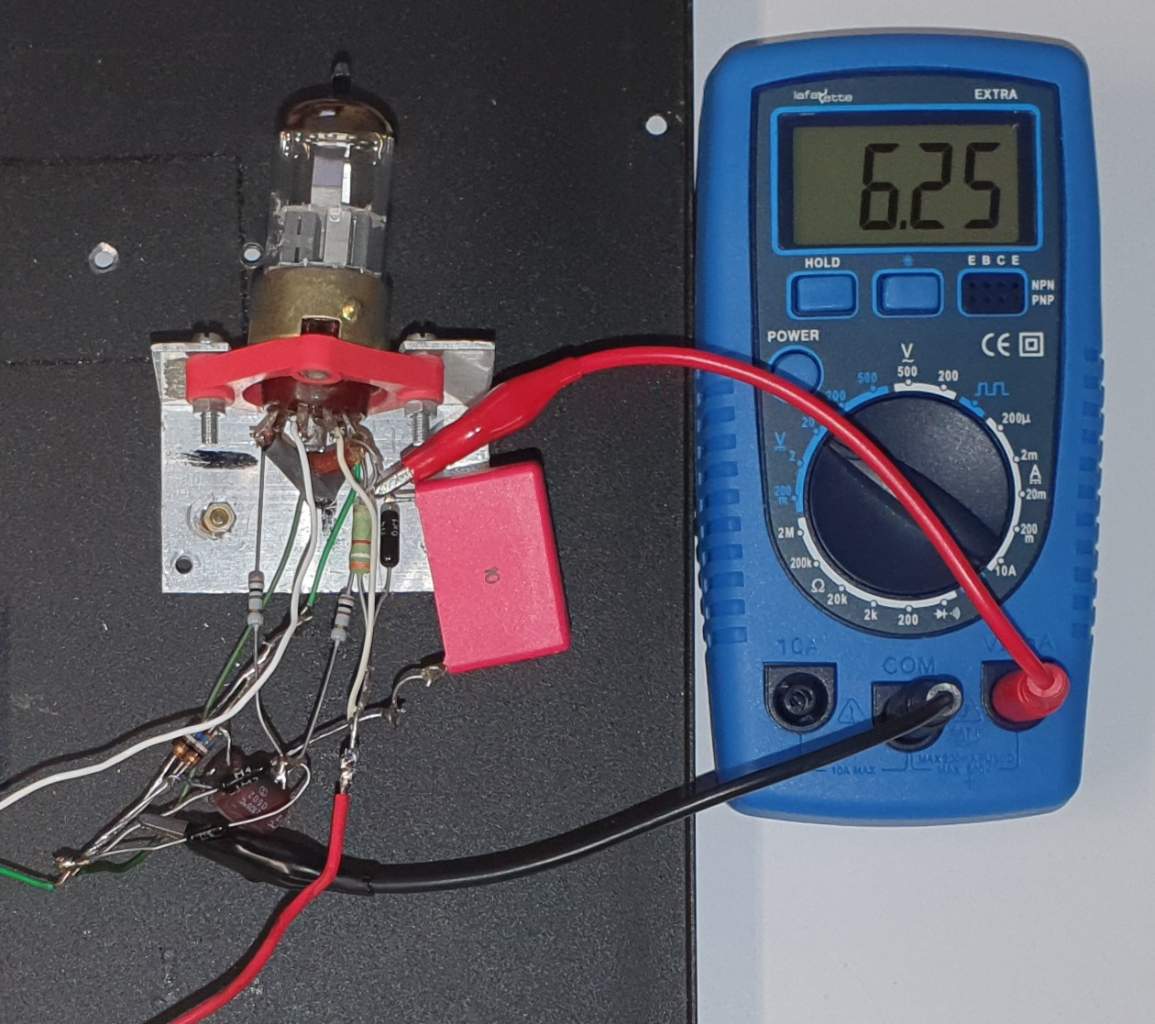

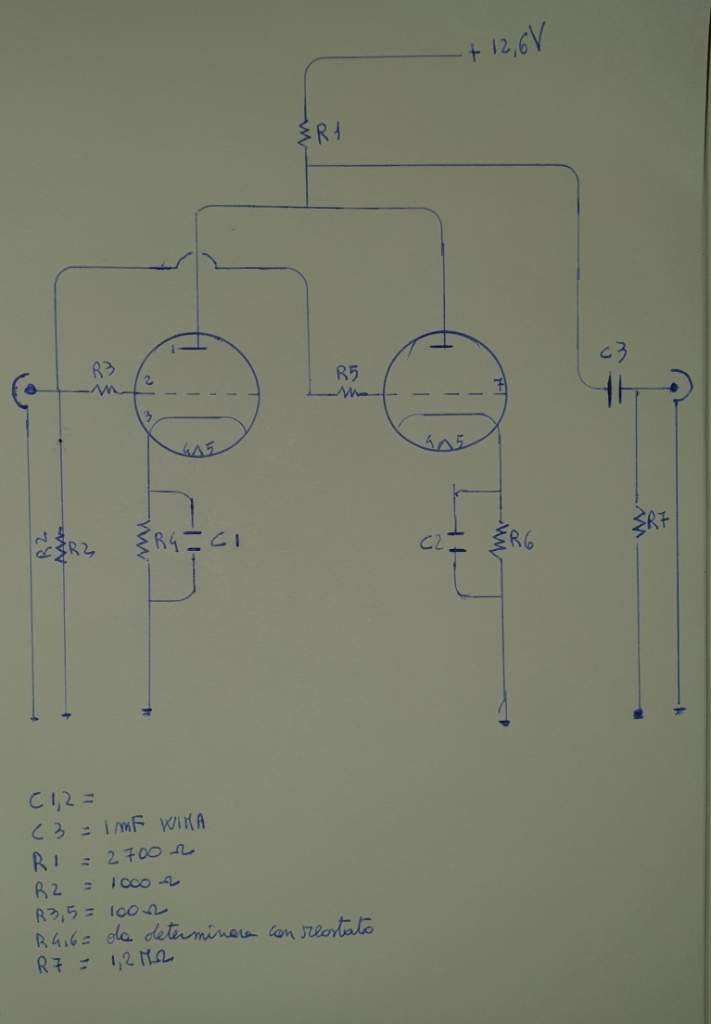

Tensione all'anodo circa la metà di quella di alimentazione.

[pino]

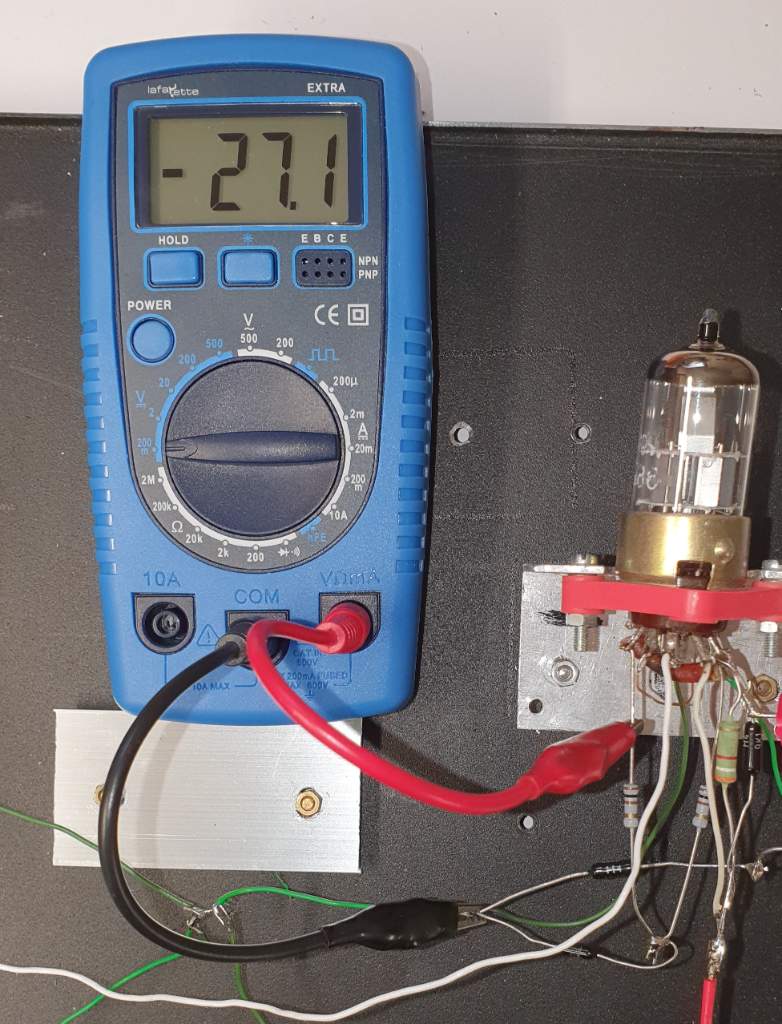

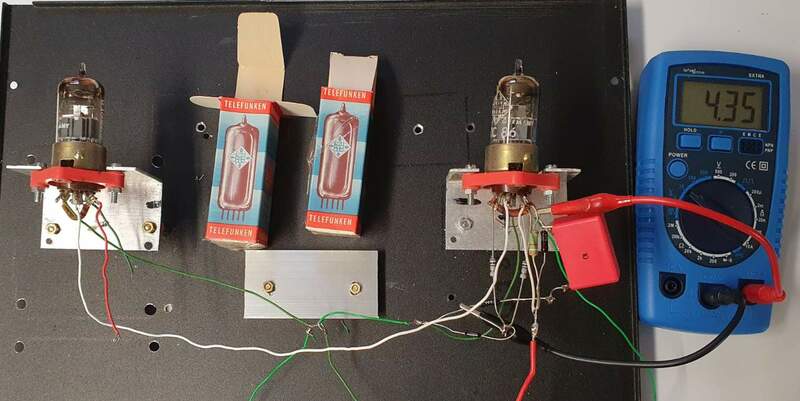

Tensione misurata in mV,dal piedino 2 ( griglia ) a massa, 27,1

R totale 100 + 1000 ohm = 1100

[pino]

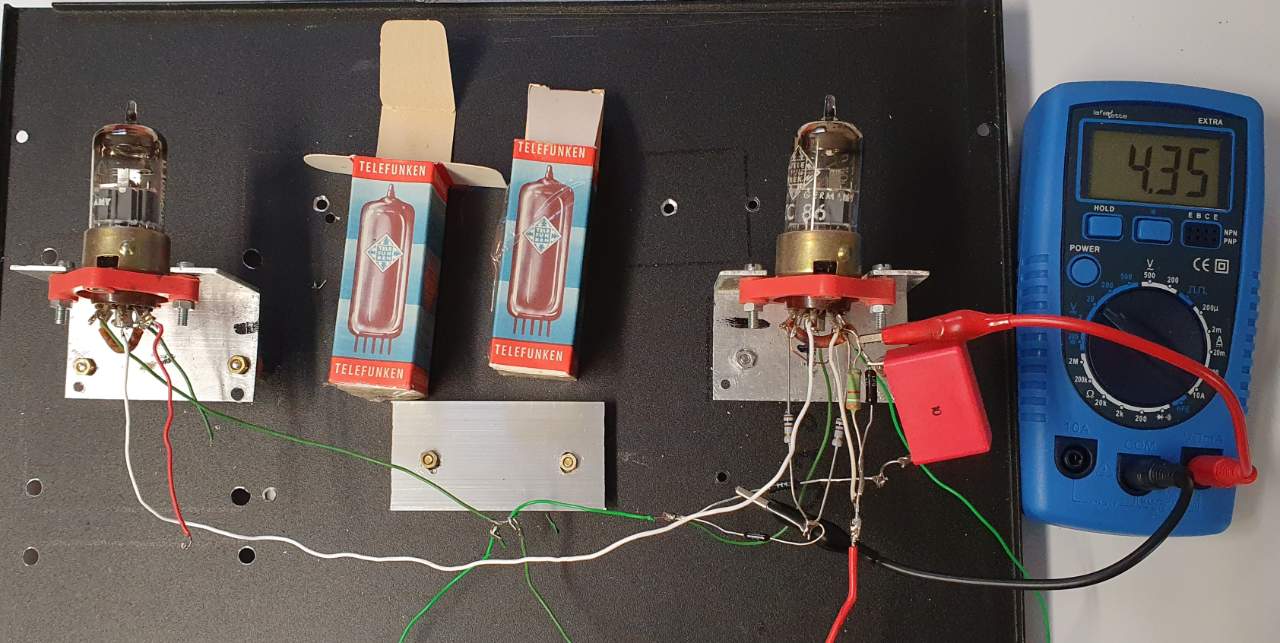

Differenze non trascurabili tra un tubo e l'altro Philips,e anche tra la coppia TFK,queste ultime sono molto diverse dalle Philips.
