Pre-pre a valvole a batteria con ECC86

[pino]

@joe845 Da sinistra collegamento del positivo della batteria al caricabatteria,allo strumentino ( d'automobile ),ai filamenti e anodica.

Giù off,su on.

Sto pensando di mettere un quarto deviatore per inserire o meno la batteria da 9 volt sull'anodica,ho già fatto le misure il circuito si adatta,ma non subito farò delle prove,lo stesso per la R di carico,farò numerose prove con le varie testine.



[pino]

Sto conducendo prove di ascolto con l'esperto di croccantini Royal Canin.

MC 5000

MC   200

MC     20mkII

SL       15Q

Per queste testine lascio la R di ingresso da 1000 ohm,tra griglia e massa.

Silenziosità,apertura e definizione degli alti, timbrica della voce,presenza e articolazioni dei bassi.

La R misurata ai pin RCA di ingresso ad elettronica accesa da 1 ora è di 328 ohm sx ,349 ohm dx.

Dischi Album di Lucio Dalla RCA.

Mancano la MC 2000 e la Luxman 115-C,molto diverse tra loro e dal quartetto sopra.





[pino]

[walge]

ciao,

questa non l'ho capita.



3 ore fa, pino ha scritto:

La R misurata ai pin RCA di ingresso ad elettronica accesa da 1 ora è di 328 ohm sx ,349 ohm dx



Walter

[pino]

@walge Ciao Walter,grazie ancora per il supporto tecnico.

La R tra il positivo del pin di ingresso e la massa ,ad elettronica accesa  da un'ora .

Cosa non ti torna Walter ?

Ciao

Beppe

[walge]

@pino

come hai misurato?





W

[pino]

@walge Ho messo il puntale positivo del tester all'interno del pin RCA,e il negativo a massa,sbaglio qualcosa?



[pino]

@walge Domani nel pomeriggio lo apro.

[pino]

Misura ad apparecchio spento con e senza testina-cavo.

[pino]

@walge Misura ad apparecchio acceso,da qualche minuto,senza testina.

[walge]

@pino

non misurare mai la resistenza, con il tester, degli avvolgimenti della testina

Ho il grosso dubbio che la misurazione con quel tester sia fuorviante

Quella reale è sicuramente ad apparecchio spento



Walter

[pino]

@walge

Avevo collegata la 20 mkII.

Per la MC 2000 inserisco uno sdoppiatore e mi muovo tra i 100 e i 40 ohm di prodotto,a memoria sotto i 30 ohm il vecchio prototipo con le ecc88, iniziava a ronzare.

Con una resistenza nel pin,da 100 vado a 90 ohm totali,con una resistenza da 40 vado a 38 ohm totali e li mi fermo.

Devo minimizzare il soffio senza innescare ronzio.

Al momento col carico da 1000,le altre testine sono equilibrate,ma la MC 2000 ha una apertura sulle alte esagerata,sui dischi della Rider Digest con brani misti,all'inizio dei brani si sente il soffio del nastro che cambia da un brano all'altro.

La MC 2000 da progetto ha una risposta in leggera salita,ma qui sembra abbia preso gli steroidi.

[pino]

Gli ascolti proseguono,ho tolto dalla confezione montata ed è un mese che ascolto la Luxman 115C,ha una impedenza più alta rispetto le altre,dichiarata 5,5 ohm,simile alla MC5000,e una uscita molto alta 0,35 mv,ben 7 volte la MC2000.

Timbricamente è più contollata delle Ortofon,persino con i decca FF,punto di forza l'articolazione del mediobasso.

Anche per questa testina lascio i 1000 ohm di carico,e alimentazione anodica a 12,6 volt.

Rimane la maledetta MC2000,proverò e riproverò senza fretta,variando resistenza di carico e tensione anodica.



[pino]

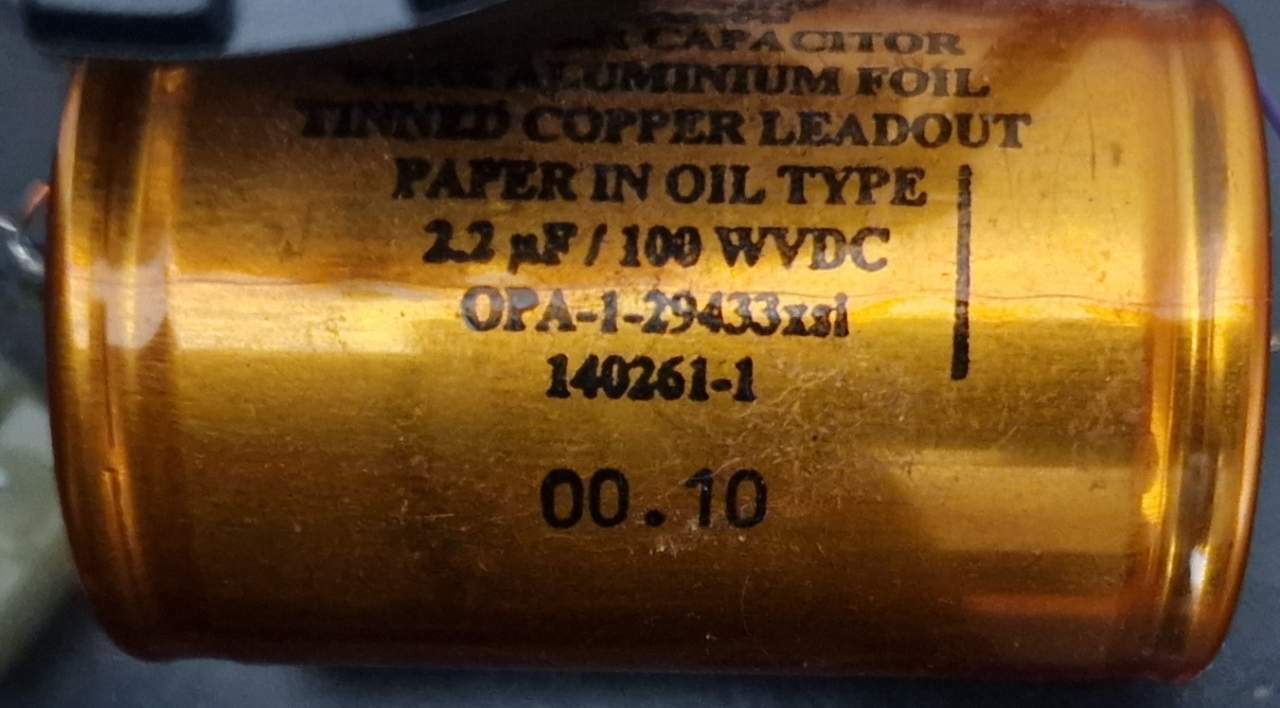

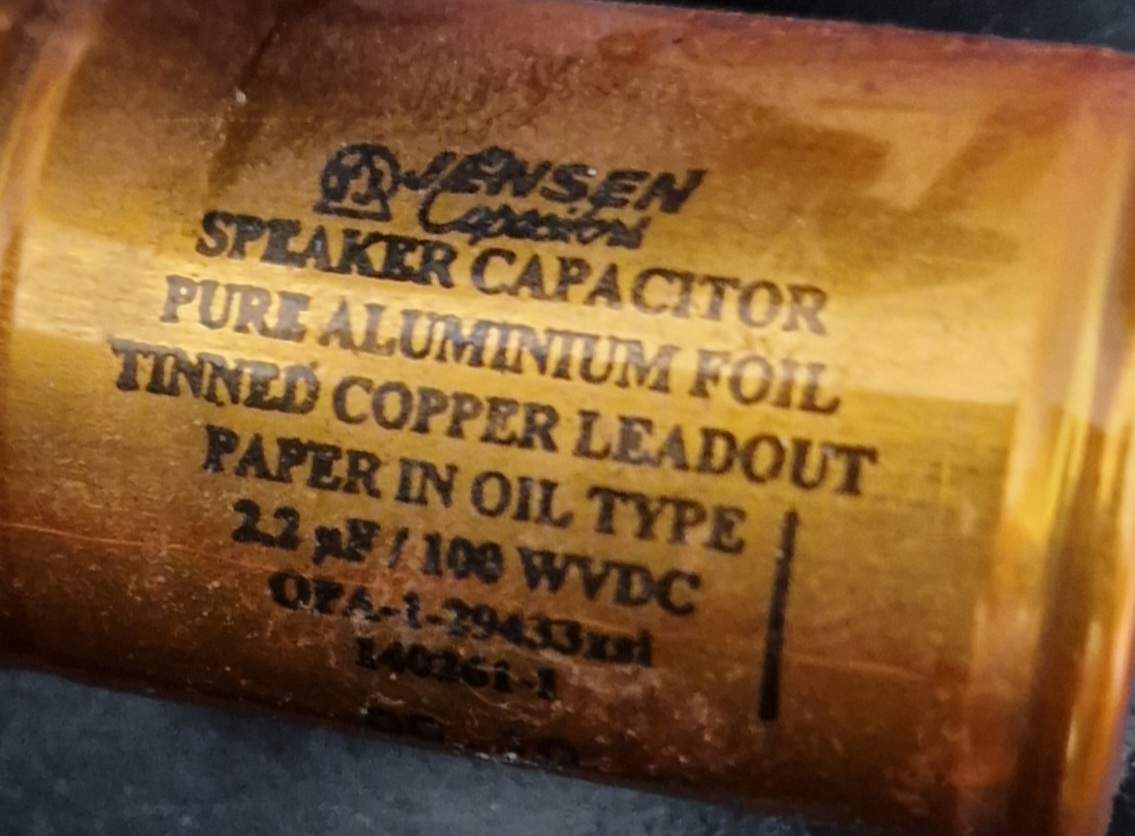

@walge Avrei per le mani dei condensatori Jensen con armature in rame da 2,2 mF ( alluminium tinned copper )

Volevo provarli in sostituzione dei Wima da 1 mF.

Sono ingombranti e pesanti e non vorrei peggiorare un risultato che adesso mi soddisfa.

Adesso tutta la poca elettronica è ancorata direttamente allo zoccolo ammortizzato,e bilancia il peso della valvola e dello schermo.

A tuo parere potrebbero essere migliorativi.

Grazie

Beppe





[walge]

ciao



da molto tempo non uso più i Jensen, sopratutto quelli con le armature in rame ed argento.

Smisero la priduzione tanto tempo fa per problemi di isolamento.

Problema che non coinvolgeva quelli in alluminio.

Pensa che andai a trovarli in fabbrica nel 2004 ed in qugli anni vendevano molto, anche ad AN UK.

Era una grossa fabbrica.

Nel 2020 smisero di produrli e sembra che Duelund abbia rilevato i macchinari



Quindi se hai un pò di tempo prova a testarli con una tensione più alta e cerca di capire se sono in perdita



Walter
