Michell Gyrodec con Sme IV

[Alessandro Catalano]

Aggiungerei, inoltre, che in quest'ultimo posizionamento che hai fatto della basetta l'orientamento delle slitte di scorrimento del braccio sono orientate in modo che il braccio riesce ad avere una maggiore escursione e quindi giungere ad un impostazione maggiormente corretta; viceversa nella Tua prima immagine le due slitte erano orientate con un angolo maggiore rispetto all'asse Fulcro - perno del braccio, cosa che in questo caso Ti rendeva l'impossibilità di raggiungere la corretta impostazione. Spero che l'insieme dei miei due post Ti possa essere stato di aiuto.

In conclusione prova a montare la basetta per il 309 orientata allo stesso modo di quella che ora sta provando con lo SME IV.



Alessandro





[BEST-GROOVE]

14 ore fa, Alessandro Catalano ha scritto:

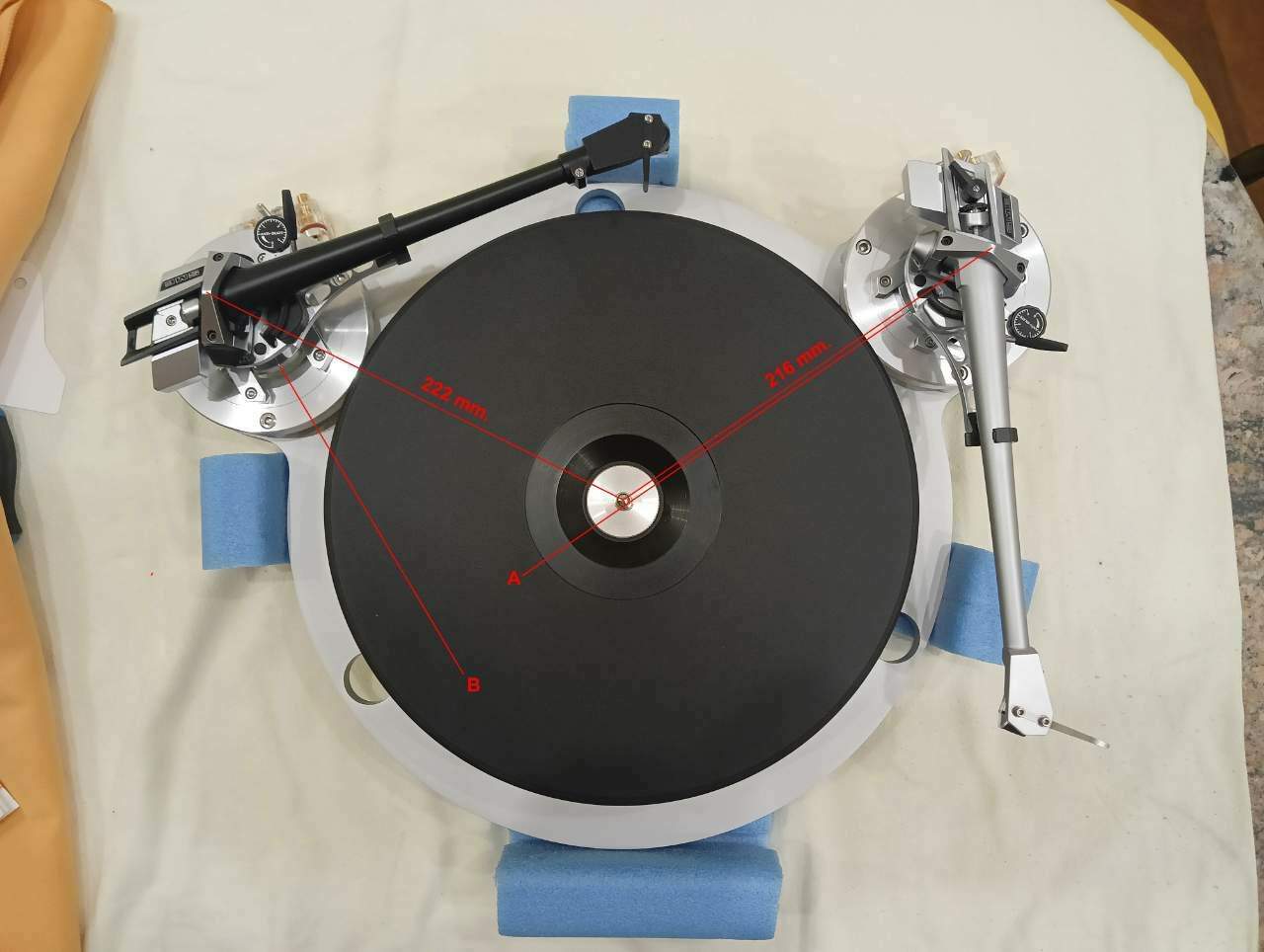

Mi auguro di non essermi rincitrullito ad utilizzare il calibro per verifica.... quindi dovrebbero essere corretti.

Sicuramente non lo sei, solo che io sono stato più pragmatico nel senso che le misure non le ho nemmeno considerate per ora ma son passato alle vie di fatto.

Dunque ho preso il IV con la sua arm board e messa al posto del 309 per una conferma definitiva alla mia ipotesi e la dimatura è risultata buona senza aver regolato nulla,  il 309 e la sua arm board è finito al posto del IV e cosa ho notato dopo le regolazioni di prassi dello scorrimento avanti ed indietro del braccio visto che sarebbe stato un disastro lo avessi lasciato cosi?

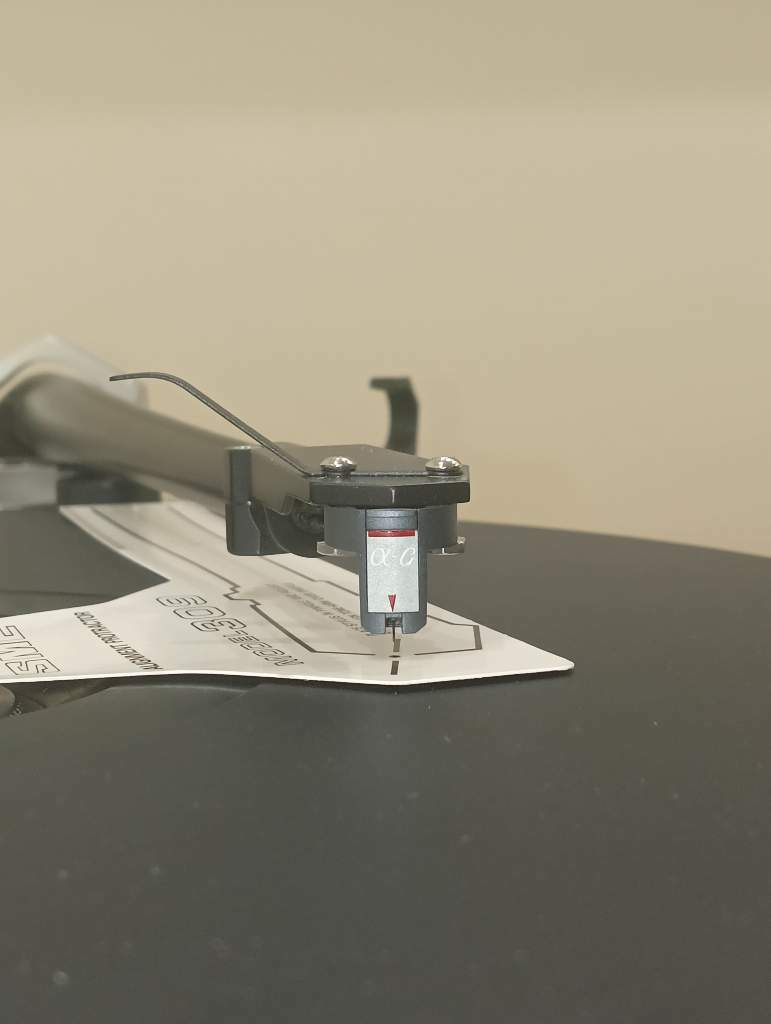

Che traguardando dall'alto la canna una volta messa parallela alle guide della dima, il cantilever dopo aver posato quasi lo stilo nel foro non esce in asse o perpendicolare sulla linea di mezzaria ( ne ero certo) ....

nel senso che è meno evidente rispetto avessi lasciato il 309 come secondo braccio ma non è comunque perpendicolare e quindi non ottimale come per il IV spostato da titolare a secondo braccio

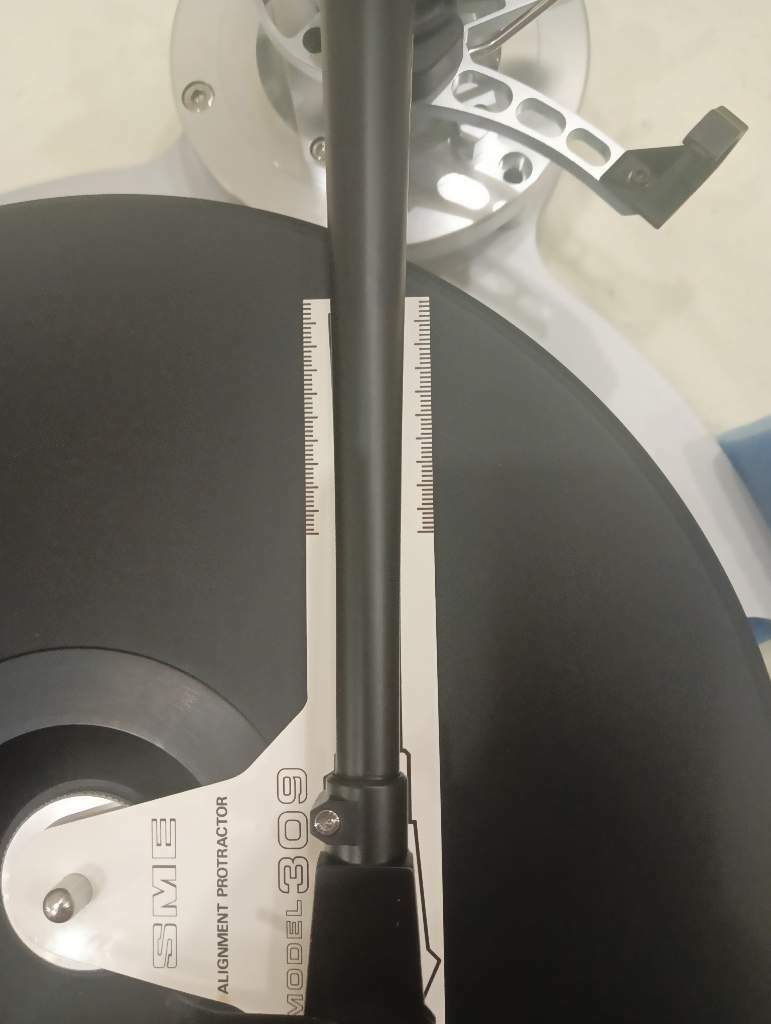

Dopo cena come contro prova ho voluto dimare il cantilever della Monster sul 309 ma la canna non risultava parallela ai disegni della dima ma già lo immaginavo...





Cosa è successo o dove sta l'errore?

In pratica l'arm board del IV è del 1992  sotto sta scritto V non IV non 309 ma andava bene per tutta la serie Sme di quel periodo, la caxxata grossa come una casa l'ha fatta la Michell che da un certo momento in poi ha spostato i fori che fissano le guide degli Sme e da qui l'errore dannazione!

L'altra volta avevo osservato questo particolare e da quel momento non dico avessi già capito tutto (dovevo fare le verifiche di oggi ma già mi puzzava la faccenda)

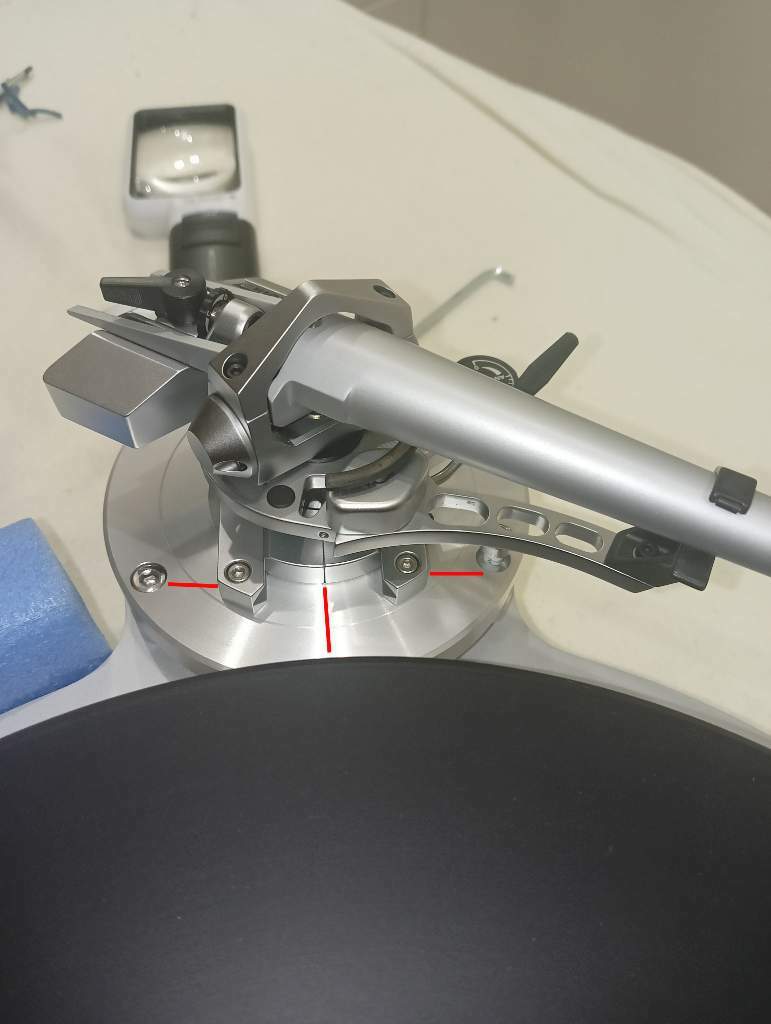

Osserva i fori guida dell'arm board dove c'è il IV e guarda le linee rosse che ho tracciato....

la guida Sme cade nel mezzo delle due viti di fissaggio della arm board, la misura dai bordi guida alle viti dell'arm board sono identici ......

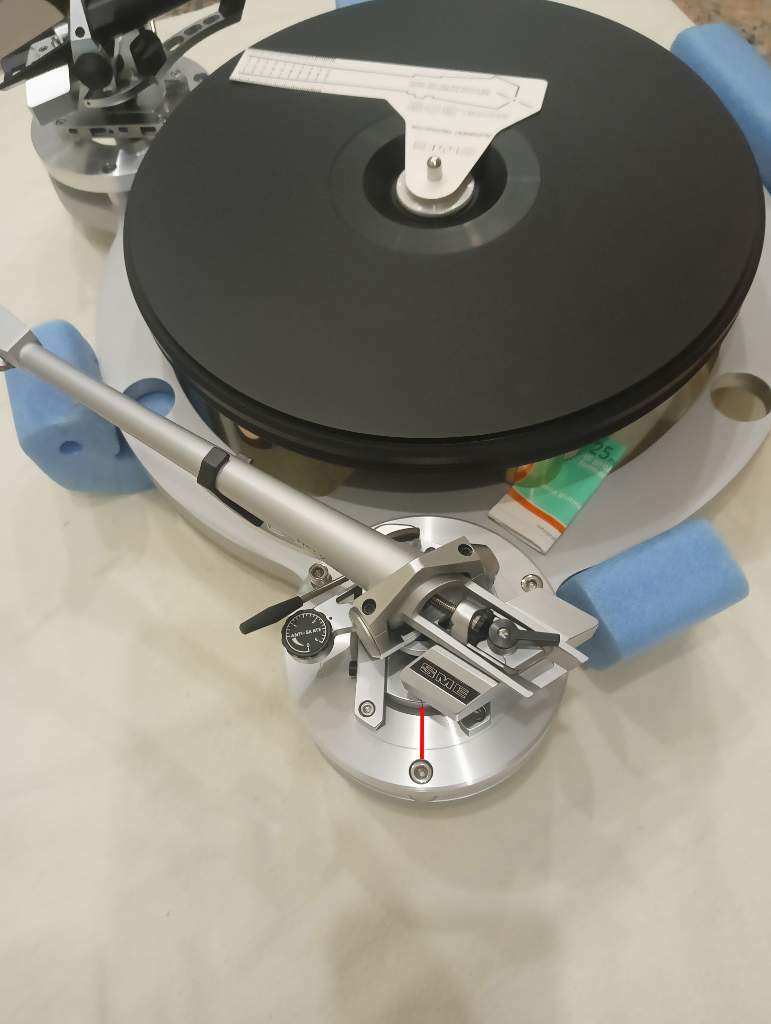

.....mentre sul retro del IV il centro della guida scorrevole combacia con la vite di fissaggio centrale dell'arm board

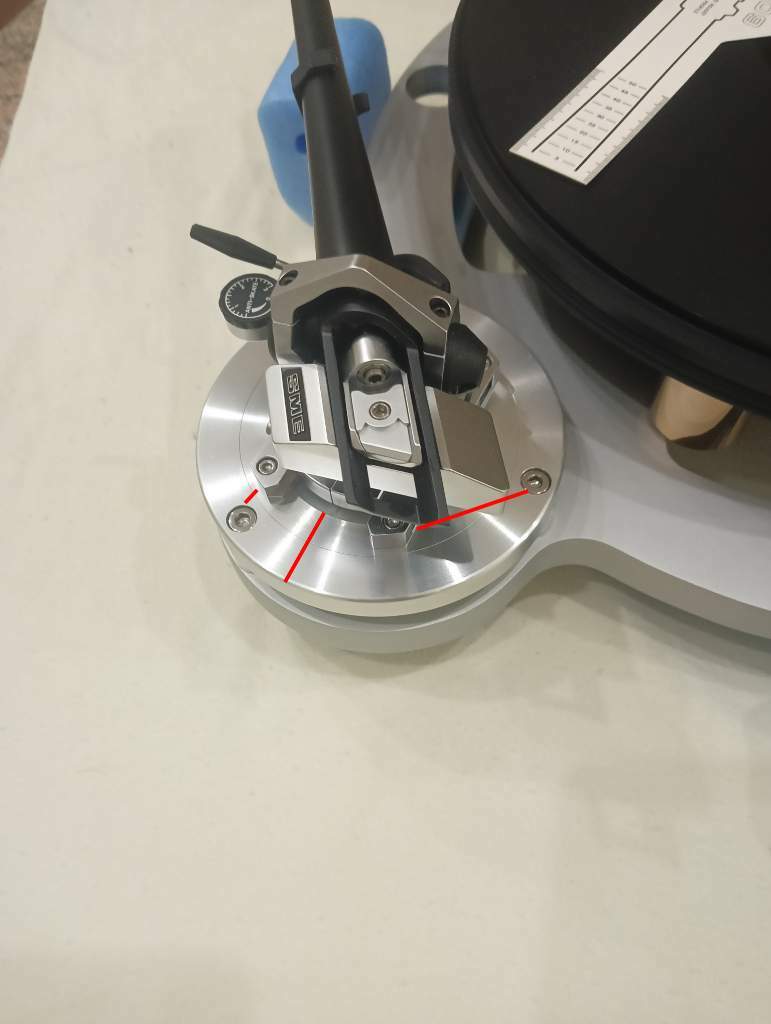

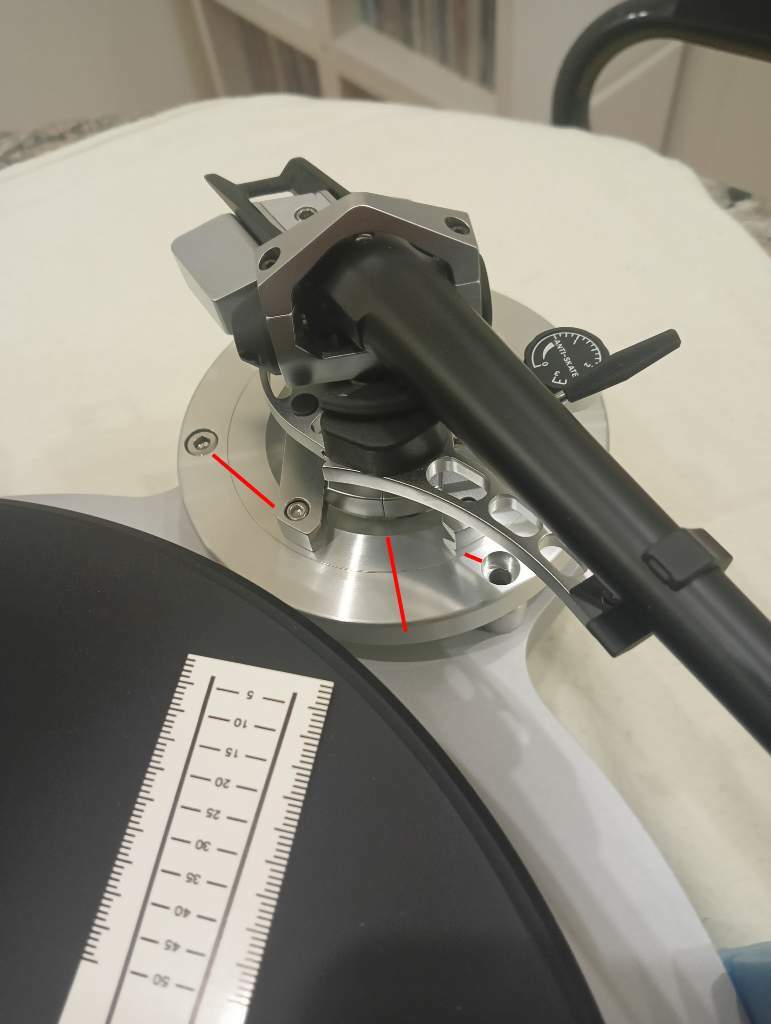

sul 309 invece l'arm board è stata acquistata attorno al 2010 ....osserva adesso le linee rosse e le relative distanze delle guide sul 309 ...ti sembrano centrali come sul IV ?!!









Non lo sono vero?
Eppure ho rispettato l'adesivo appiccicato sotto l'arm board che indica il "front" e quando montai il 309 tempo fa  pur avendo ruotato di 120° alla volta la basetta sul telaio avevo riscontrato ancora più problemi a dimare tutto.

In pratica cosa è successo?

E'successo che quelli della Michell non si sa per quale motivo fosse un errore o Dio solo sa che cosa, trascorso del tempo ha ruotato di una 20/30ina di gradi sul proprio asse i punti di fissaggio delle guide Sme creando il problema di impossibilità a regolare canna e stilo secondo la dima Sme.

Ma il bello è che chiunque abbia uno Sme sul suo Michell con l'arm board del 2 tipo non ha dimato per bene la canna e lo stilo, o è ok uno o è ok l'altro magari è convinto di aver fatto tutto bene ma non è così....... capito il casino?

Quindi adesso con calma separerò i bracci dalle rispettive arm board e provero il 309 sulla arm board corretta, ci faccio tutte le dimature del caso e riscontrassi che è tutto ok passo alle vie di fatto utilizzando come dima quella corretta e una volta appoggiata sopra alla sbagliata segnerò i nuovi 4 fori da fare e filettare per averla ruotata come si deve e dimare sia canna e stilo come vuole la Sme.....mannaggia.

Per me e nel mio caso il mistero è per ora risolto al 99.9%









[BEST-GROOVE]

1 ora fa, Alessandro Catalano ha scritto:

In conclusione prova a montare la basetta per il 309 orientata allo stesso modo di quella che ora sta provando con lo SME IV.



ci sei arrivato senza il mio pippone a capire dove sta l'inghippo solo che ho letto dopo aver premuto invio.

[Alessandro Catalano]

7 ore fa, BEST-GROOVE ha scritto:



ci sei arrivato senza il mio pippone a capire dove sta l'inghippo solo che ho letto dopo aver premuto invio.

Forse è stato solamente un attimo di luciditá . Però l'importante è arrivarci!

Un salutone

Alessandro

[BEST-GROOVE]

@Alessandro Catalano  E adesso sul tuo che farai ti fosse stata almeno un po' utile la soluzione?
