Diffusori monovia full range autocostruiti

[SHAR_BO]

Ho fatto qualche piccola esperienza con un dipolo.

Il problema dei dipoli è che esiste una frequenza limite, che dipende strettamente dalla dimensione del pannello nei suoi 4 lati, al disotto della quale la risposta cala con una pendenza di 6 dB per ottava.

Con un pannello alto ma largo solo 60 cm tale frequenza è di 280 Hz circa: a scendere la risposta si attenua.

Poi,

arrivati nei pressi della frequenza di risonanza dell'altoparlante, la pendenza aumenta a 18 dB/oct; quanto nei pressi dipende dal Qts del cono, più è basso e più prematuro inizia il calo. Infatti, per i dipoli che funzionano si usano altoparlanti con Qts piuttosto altuccio.

I dipoli commerciali risolvono la cosa con un equilibrio tra l'efficienza complessiva dei coni, solitamente due, ed una pesante equalizzazione operata dal filtro crossover.

In pratica si attenua pesantemente la gamma media e mediobassa sopra alla frequenza di taglio acustico per riportarla allo stesso livello della gamma bassa castrata dal cortocircuito acustico.

In tale gioco aiuta allungare il percorso di cortocircuito acustico allungando il pannello anteriore con due ali , che possono essere solo rivolte all'indietro oppure disposte ad H come a volte si usa.

Io personalmente sono contrario a mettere le ali parallele tra di loro, che diventa un invito ad instaurare un'onda stazionaria tra le due superfici parallele: alla salute della bellezza del dipolo perchè non ha le risonanze della cassa.

[SHAR_BO]

Si aggiunga

che un open baffle ha emissione perlappunto a dipolo, cioè la emissione posteriore è uguale a quella anteriore, mentre quella laterale è molto ridotta.

Questo pone dei vincoli al posizionamento in ambiente: se il dipolo può stare un po' vicino alle pareti laterali, che non ne soffre troppo, va al contrario ben distante dalla parete di fondo, che quanto emesso posteriormente e ritorna riflesso in avanti deve risultare ben attenuato dalla maggiore distanza percorsa.

Altrimenti diventa la fiera dei picchi di somma e dei buchi di opposizione di fase tra le due.

Con un po' di fortuna, o meglio con un sistema di misura, è probabilmente possibile regolare la distanza dal fondo in modo che il primo buco nella risposta vada a coincidere col modo di risonanza tra pavimento e soffitto, quello solitamente più intenso

[Gustavino]

5 hours ago, Luca44 said:

Per me non basterebbe mai un open baffle per riprodurre la gamma bassa, mdn che meno con altoparlanti di quella dimensione ( magari con un array di 12-15 pollici su baffle molto grande o in ripole...) dipende dalle abitudini di ascolto del nostro amico. Io non calcolo neppure una LS 3/5 a  ma c'è chi ci vive felice...Calcola che era partito con l'idea di usare un altoparlante con Qt 0,25 e che costa pure molto di più, con questo se vuol sperimentare almeno spende poco, può sempre usare una resistenza in serie per aumentare il Qt se non gli pesa il perdere sensibilità ...

con un 8" ben fatto  Qts 0.75 e un 300B non controreazionato ci si riesce in piccolo ambiente

[luka62]

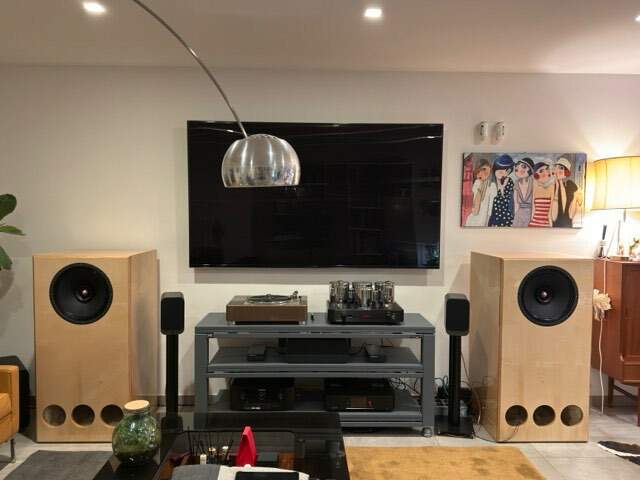

Mi aggancio a questa discussione e posso dare il mio umile contributo avendo finito da non molto i miei fullrange (sono ancora in rodaggio). Sono andato avanti in un progetto alternativo pieno di dubbi ed incertezze. Ho costruito come detto in altra discussione un mobile di 13.6 piedi cubici (387 lt circa) con AP Audionirvana Super 15 ferrite. Chi vuole può venire ad ascoltarli, mi piacerebbe condividere l'esperienza di ascolto. Se c'è qualcuno in zona Roma - Ostia sono disponibile

[luka62]

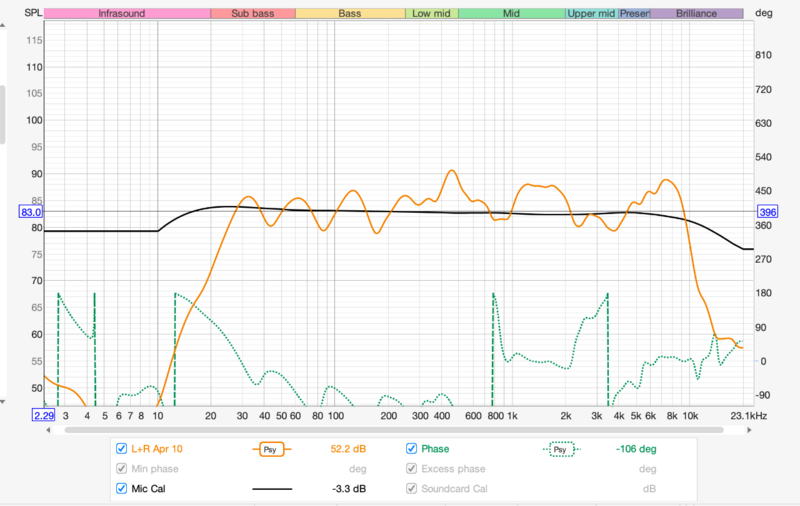

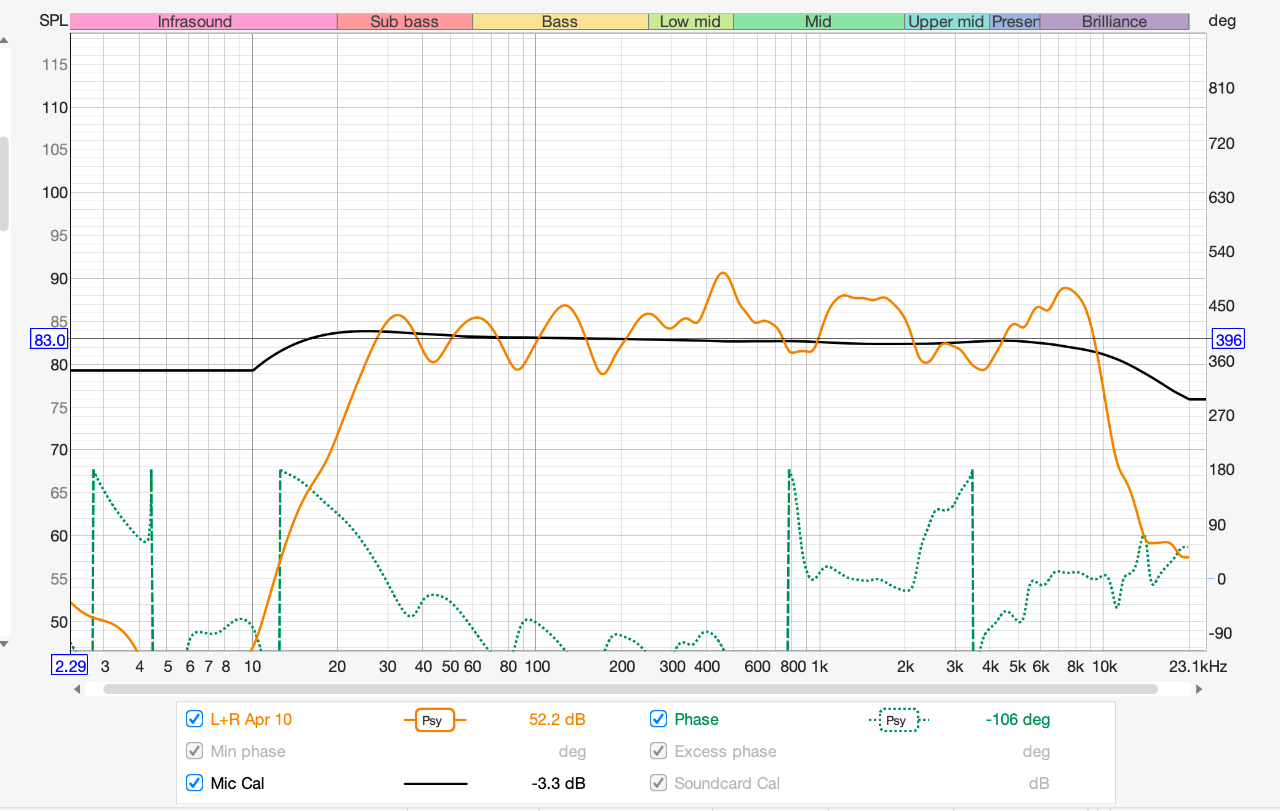

Sono passate un pò di ore, e per me già così è goduria pura. Sto pensando a trattare comunque un pò l'ambiente. Consigli?

[Luca44]

Il 08/04/2026 at 17:07, luka62 ha scritto:

Chi vuole può venire ad ascoltarli, mi piacerebbe condividere l'esperienza di ascolto. Se c'è qualcuno in zona Roma - Ostia sono disponibile

Ho vissuto 21 anni a Ostia, magari di vista ci conosciamo pure se vivi lì da parecchio tempo. Non mi dispiacerebbe affatto poter venire ad ascoltare la tua creatura. Per i trattamenti acustici bisogna che ci dici quanta libertà di abbrutimento estetico tu abbia, ma se hai budget non limitatissimo alla fine meglio chiamare un esperto e fargli progettare il tutto. Se invece puoi intanto fare prove, poco esteticamente accettabili, puoi andare di fai da te e se il risultato ti dovesse soddisfare rifinire il tutto come si deve o passare a cose simili ma già finite, non sarà difficile. P.S. Io un tweeter ce lo metterei...Almeno per fare delle prove magari tagliandolo molto in alto e per iniziare senza taglio sul full-range, vedi tu.

[luka62]

1 ora fa, Luca44 ha scritto:

Ho vissuto 21 anni a Ostia, magari di vista ci conosciamo pure se vivi lì da parecchio tempo. Non mi dispiacerebbe affatto poter venire ad ascoltare la tua creatura. Per i trattamenti acustici bisogna che ci dici quanta libertà di abbrutimento estetico tu abbia, ma se hai budget non limitatissimo alla fine meglio chiamare un esperto e fargli progettare il tutto. Se invece puoi intanto fare prove, poco esteticamente accettabili, puoi andare di fai da te e se il risultato ti dovesse soddisfare rifinire il tutto come si deve o passare a cose simili ma già finite, non sarà difficile. P.S. Io un tweeter ce lo metterei...Almeno per fare delle prove magari tagliandolo molto in alto e per iniziare senza taglio sul full-range, vedi tu.

Vivo dal 1969 a Casalpalocco. Ma tu ancora a Roma ? dai passa !

[Luca44]

40 minuti fa, luka62 ha scritto:

Vivo dal 1969 a Casalpalocco. Ma tu ancora a Roma ? dai passa !

Sono ormai in provincia 60 Km a Sud di Roma dal 2007 ma se stai a Casalpalocco sarà difficile che io passi, vengo a Ostia con i mezzi e se la situazione è quella che ricordo arrivare dalle tue parti è un caos con i mezzi, ne transita uno ogni passaggio della cometa di Halley . Cmq ti scrivo in privato

[Jackie]

Ciao a tutti. Mi affianco alle vostre discussioni essendomi appassionato a diffusori full range. Ho un ddvp20(tqwt) con markaudio ma200. Ammetto di avere avuto dubbi per tutto il tempo del rodaggio(almeno 150 ore)ma l' attesa è stata ripagata. Grande larga banda davvero. È esteso e non urla,è molto caldo. Non si può certo alimentare con un monotriodo(90db) ma se gli si dà corrente ha la capacità di fare sparire il diffusore. Basso fermo ed esteso come l'sb acoustic sb20 e presente però sulle alte freq. Basta un super tw con 1.5/2uf  12db uf per completare.

[Coltr@ne]

https://youtu.be/jT-jYgUiyio?is=Pkt_tLCxoIkMuE2S

[mchiorri]

@Coltr@ne @Coltr@ne se la metti così, allora e' d'obbligo:





[Coltr@ne]

@mchiorri scusami, ecco dove era finito, errato 3d
