[iBan69]

@Rodolfo Boni ottimo, grazie.

[Rodolfo Boni]

Eccole, fatte con iphone 2020SE...Un attimo solo,

non riesco ad inserirle dritte, se le invio qualche

"MOD" può sistemarle?...

Ho fatto le foto (anche) al contrario, ma le inserisce sempre

capovolte e/o orizzontali, non riesco a capire perchè!...



Le inserisco poi qualcuno del forum , se vorrà...provvederà!!!



BuonaMusica

Rudy









[spersanti276]

@Rodolfo Boni più che altro non si vede una cippa...

[Rodolfo Boni]

@spersanti276



Non le ho ancora inserite

[Rodolfo Boni]

[Rodolfo Boni]



Ho già allertato il fabbro, ne farò fare 6 così, uno per ogni pannello!!!

[Rodolfo Boni]

Ci riprovo...















[password]

@Rodolfo Boni Ricordavo però che le Timpany ID fossero due vie con due pannelli sul basso e medio, taglio 6db/ottava a 1000hz e un pannello alti. O ricordo male?

[Rodolfo Boni]

@password

Ricordi "quasi" male...sono 2 vie ma tre pannelli:

uno per gli alti, uno per medi e uno per i bassi.

Crossover due vie composto da un condensatore

ed una bobina con taglio poco sopra i 1000Hz.



BuonaMusica

Rudy

[Rodolfo Boni]

@password

...qulle che dici tu sono "queste":

http://integracoustics.com/images/magnepan/T2.jpg

Tympani II

2-Way
4 screens

2•( 16″×71″×¾″ )



Buonamusica

Rudy

[gianventu]

@Rodolfo Boni Certo che sono due arnesi mica da ridere! Dovrebbero avere la dimensione, all'incirca, delle ML CLX.

Non so se dipende dalla foto, ma mi pare che tu abbia usato un toe in notevole, almeno a giudicare dal diffusore sulla sx.

[Rodolfo Boni]

@gianventu

Bhè ho realizzato una base scimmiottando quella ovale delle 3.7i.

Ho inserito tre rotelle per spostarle "agevolmente...?" su sollecitazione di mia moglie.

Ti assicuro che anche così pesano notevolmente mentre le sposto.



Adesso però voglio fare (le farà il fabbro) quegli stand che ho postato,

uno per ogni pannello, voglio poter spostare ognuno di essi in modo autonomo

per fare varie prove tipo: Tweeter / midrange / Woofer o il contrario, oppure una sorta

di configurazione "D'appolito" midrange / Tweeter / Woofer con Tweeter centrale che

guarda l'ascoltatore e gli altri due a 120° che guardano il muro dietro di loro...

Midrange interno e Woofer esterno...e viceversa.

Voglio vedere (ascoltare) se con il Tweeter al centro cambia in meglio o...in peggio.

Vedendo la disposizione delle 30.7 il Tweeter dovrebbe stare interno ma...

potendo fare più configurazioni non voglio lasciare nulla al caso!



BuonaMusica

Rudy

[Rodolfo Boni]

@gianventu

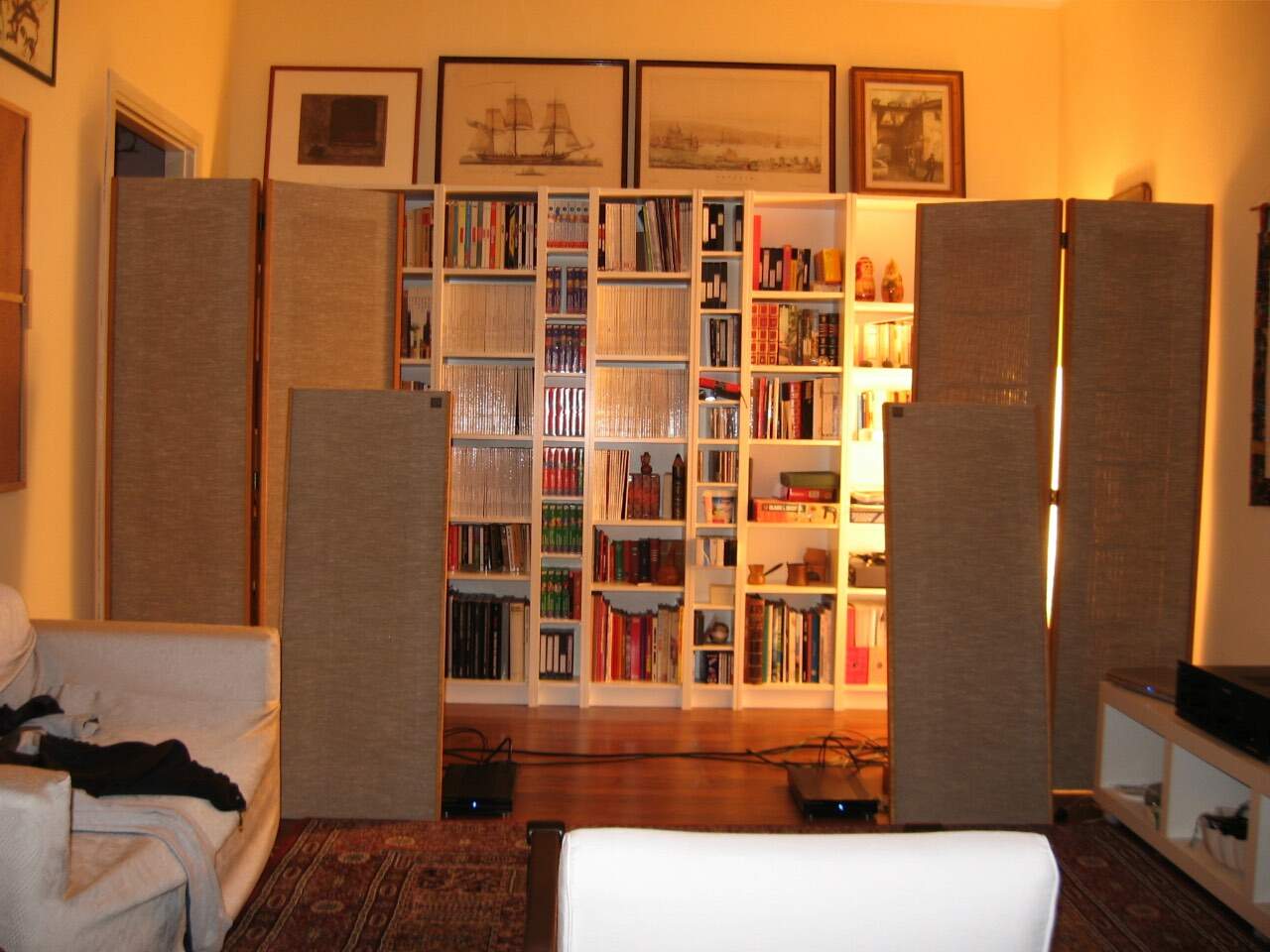

Il "toe in" di cui parli è  solo un effetto ottico dovuto alla foto...

Le "ID" sono orientate con i due pannelli Tweeter e Midrange

Perfettamente verso le orecchie dell'ascoltatore che, come già detto,

si trova al vertice di un triangolo (quasi) equilatero...I pannelli dei

bassi non si vedono perchè sono dietro a 120° rispetto ai pannelli Midrange.



BuonaMusica

Rudy

[gianventu]

1 ora fa, Rodolfo Boni ha scritto:

Il "toe in" di cui parli è  solo un effetto ottico dovuto alla foto...

In effetti mi sembrava assai pronunciato ma le Maggies non le conosco, quindi ero curioso di sapere se lo richiedevano.

[password]

@Rodolfo Boni Se guardi alla pag.3 del manuale qui , dice che i due pannelli bass-mid fanno una via unica, quindi non c'è un pannello basso, un pannello mid e uno treble.

I due pannelli bass-mid devono lavorare insieme, attaccati per riprodurre le frequenze più basse, tenendoli separati e distanti fra loro si possono creare buchi e rinforzi nella risposta in frequenza.
