E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[Stel1963]

@walge 😅😅😅😅 😅😅😅 😅😅😅 😅😅😅 😅😅😅 😅😅😅 😅😅😅 😅😅😅 😅😅😅 😅😅😅

Ho dato con i PIO!  😅😅😅 😅😅😅 Ne ho tolti una sacchettata da un certo "pre"  😅😅😅 😅😅😅

Tornando seri avevo usato dei condensatori russi, 7€ x 10 condensatori. Pure bellini. Avevo trovato quelli metallici da 800v, non i soliti verdi che son bruttini. Il capacimetro me li dava buoni (a differenza di altri che mi son trovato montati altrove  😅😅😅 😅😅😅), anche se so benissimo che un normale capacimetro da 70€ non è sufficiente a controllare davvero un condensatore, e cali sulle basse non ne ho trovati. Son poi passato agli JAntzen Superior. Ma quelli passava il convento in quel momento. E il mio budget per quel pre era di...... 90€ incluso contenitore, valvole, trasformatore e spinotti e cavo elettrico. (budget fissato visto che era il costo medio di un pre phono project basico,  usato, su subito ed ebay). Obbiettivo.... autocostruire con 90€ qualcosa di ben suonante al costo del pre più economico di moda in quel momento

[Marco Angelozzi]

questi costruttori li ho a 20 km da casa. Che ne dite degli articoli per l’ear834?

il trasformatore andrebbe all’interno, voi pensate sia Meglio un toroidale?
https://shop.piemme-elektra.it/Products/6840

https://shop.piemme-elektra.it/Products/7043



[Stel1963]

@Marco AngelozziPiemme Electra! Ma allora tibsei messo d’accordo con @walge @mariovalvolae @Ashareth. Aiutooooo!!!!!

[Marco Angelozzi]

@Stel1963 no è un caso. Abito vicino e li andrei a prendere direttamente. Volevo un consiglio sulla loro bontà ma se li usa @walge ho già la risposta 😊

[Stel1963]

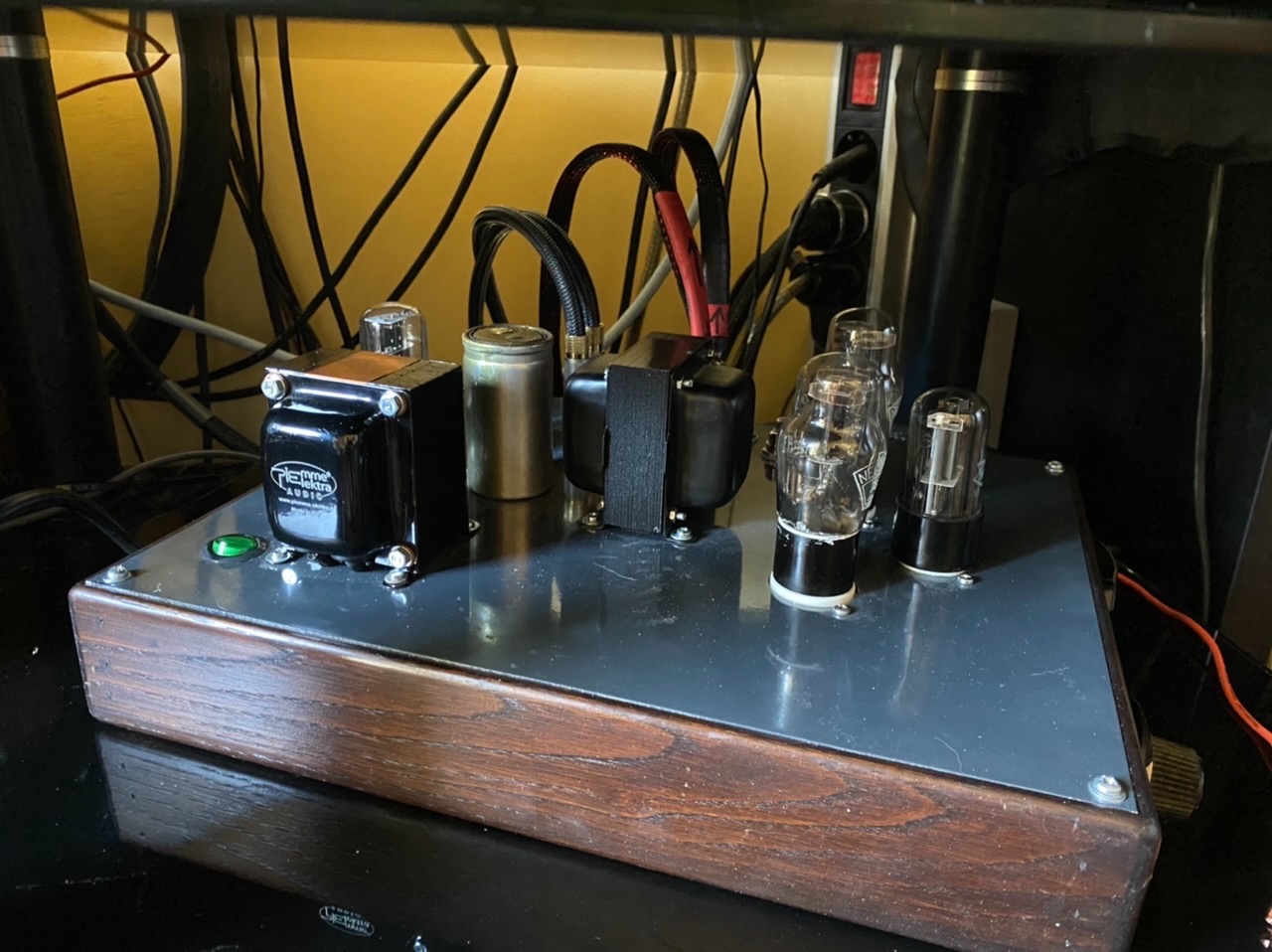

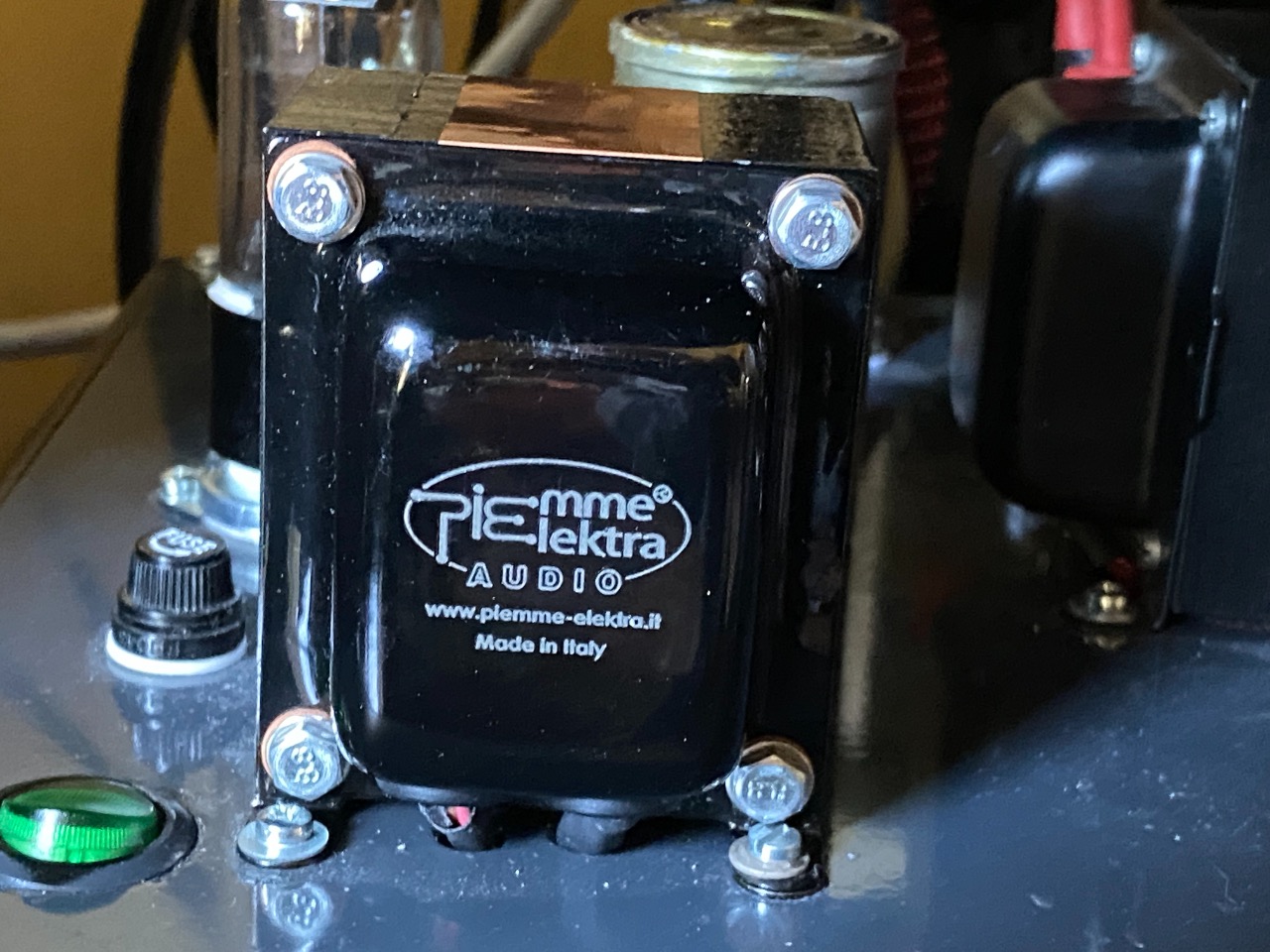

@Marco Angelozzi  Torniamo seri.... non posso dirti che non sono buoni trasformatori. Credo che lo siano. Sembrano molto ben costruiti. E il modello che hai scelto, a parte avere un'uscita aggiuntiva da 5V che non serve ma non si sa mai. Ha degli ottimi valori. Sono un po più cari dei Raoli. Io ho problemi con una loro induttanza, che però sembra non essere ne del valore giusto ne posizionata correttamente per l'apparecchio su cui si trova. Infatti alla fine.... è quella che ronza a 50hz, (come avevano previsto i loschi figuri citati nel post precedente). Scherzo logicamente, sono i "maestri" delle valvole della sezione diy, grazie a cui questo forum ha un senso, e a cui chiedere aiuto quando si è nelle grane! Persone dalla grande competenza e disponibilità. Ma tornando all'EAR, sulla carta sono perfetti. Io però ho e ho avuto troppi problemi con ronzii causati da trasformatori. Se dentro ad un contenitore unico, sinceramente preferirei un buon toroidale oppure il cinese pensato per il kit, trasformatori che non danno mai problemi e che anche se non li metti proprio troppo "bene" non causano mai ronzii. Ma questa è un'opinione, anzi nemmeno, una preferenza personale. Per l'induttanza invece, perfetta. Sembra quella della Hammond. LA resistenza non è bassa in assoluto ma credo analoga a quella della stessa hammond. Ora controllo

[Stel1963]

@Marco Angelozzi no. Non so se @walge li usa o li conosce. E che sono montati su un pre oggetto di un altro thread, su cui ero questa mattina. Se sei vicino.... al massimo puoi spiegargli che se qualcosa ronza torni indietro col fucile a canne mozze. 😅

[Marco Angelozzi]

@Stel1963 hai per caso il link del toroidale cinese?

[Stel1963]

@Marco Angelozzi  sempre controllare PRIMA di scrivere....

Hamond 154E

Inductance +/- 15%20H

D.C. Current20 ma.

Resistance +/- 15% (Ohms)1666

Maximum Operating Volts (D.C)300

LA Hammond ha una resistenza nettamente maggiore. Ergo, se non ho capito male, la Piemme Elektra dovrebbe essere ancora meglio a livello qualitativo. Io con la Raoli che ha una resistenza ancora minore, di 300 ohms,  non ho avuto problemi. Ho un pre che è una tomba.... come silenzio dico



[Stel1963]

@Marco Angelozzi



[Marco Angelozzi]

@Stel1963 scusa, hai ragione. Era già stato linkato 🙏

[Stel1963]

@Marco Angelozzi ma... se io avessi un costruttore simile a 20 km........ beh, gli telefonerei al volo, gli direi "mi serve questo, e non deve ronzare manco se lo metto dentro alla valvola di ingresso" poi lo monterei, poi lo proverei, e dato che se glielo dici di sicuro ti fa qualcosa di adatto (non tralasciare di dirgli che poi lo pubblichi su melius!!!) poi posterei il link e la foto qui. In questo modo abbiamo un trasformatore "made in Italy" che funziona perfettamente adatto al circuito e ad essere montato dentro.  E calcola che senza calotte, da montare dentro, dovrebbe costare meno. @walge, @mariovalvola voi che dite? dentro ad un phono necessariamente toroidale oppure si può fare tranquillamente a lamierini da Piemme?

[Stel1963]

@Marco Angelozzi  comunque qui con 35€ spedito ti fanno il toroidale come lo vuoi. https://www.ebay.it/itm/333626119667?hash=item4dadaa95f3:g:FOIAAOSwB6Re5l3f   Ricordati di chiedere di resinarlo e fornirti coperchietto e vite di fissaggio.



[Marco Angelozzi]

@Stel1963 ottimo grazie. Anche se tifo italiano soprattutto in questo periodo 😀

[Stel1963]

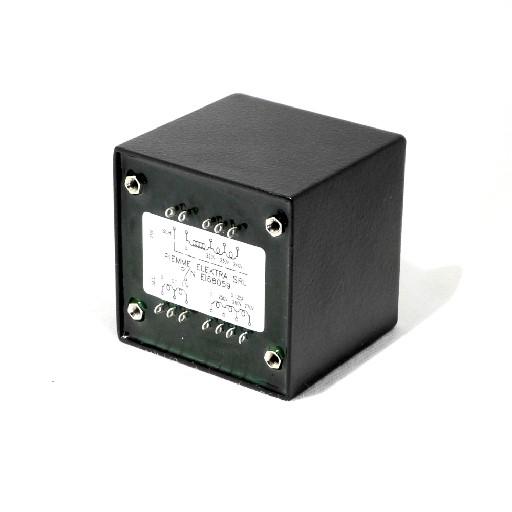

Questo sicuro non ronza, doppio schermo, resinato dentro il contenitore in metallo! ma è davvero caro. https://shop.piemme-elektra.it/Categories/90/Products/7519

[Marco Angelozzi]

@Stel1963 si lo avevo già postato. Ma già sarà un miracolo se il mio pre “prenderà” vita 😅😅😅

[Stel1963]

@Marco Angelozzi il loro trasformatori gialli li ho visti su alcune delle migliori realizzazioni valvolari in giro....quasi quasi.... Quel trasformatore blindato mi attizza molto. E le induttanze pure.

Quello che mi piacerebbe provare a fare è una serie in contenitori piccoli e lunghi con un'unica alimentazione separata multipla. In modo da avere un pre, vari phono, etc, piccoli e semplici, e un unico alimentatore separato multischeda con un trafo con vari secondari e 2-3 schede di alimentazione. Della serie.... small is beautiful

[walge]

Parlai con il titolare della Piemme

Non li uso ma ritengo siano di qualità.



Walter

[Stel1963]

@walge  e si potrebbe andar tranquilli con untrafo a lamierini e schermo interno....? Al pari di un toroidale? Io ho usato un vecchio siemens ed era piuttosto silenzioso. Non come il Raoli esterno ma....
