E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[Stel1963]

1 ora fa, droidlike ha scritto:

dal canto mio per ora ho ascoltato solo pre phono a stato solido, sia con eq attiva che passiva

in questo mpomento ho 7 stadi phono a valvole in casa in paragone diretto e 3 a stato solido... ma ne ho passati molti di più, e le differenze sono spesso enormi, tra ognuno di loro

[Stel1963]

Parte 1) QUALI ELEMENTI NECESSARI E QUALI SUPERFLUI? QUALE SCHEDA PRENDERE E PERCHÈ?  PARTIRE DA UNA SCHEDA MADRE VERGINE E COMINCIARE L'AVVENTURA....



Iniziamo dall'inizio, anzichè dal mezzo..... quale scheda scegliere?

Vi sono decine di schede diverse dell'EAR834p Yoshino. Molte derivate direttamente dall'originale, alcune riviste e alcune che vi si ispirano.

Per semplificarci le cose, partiamo da 2 sole schede, disponibili sulla baya, e che hanno la caratteristica di essere ottimizzate nelle masse, di presentare dei doppai faccia di ottimo spessore e fattura e di avere grandi spazi per modifiche e aggiunte, con foratura multipla.

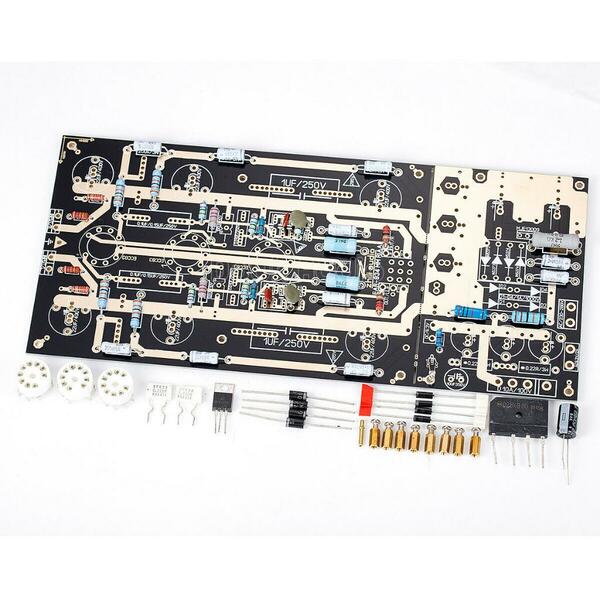

Di qiueste due, una, la Douk Audio/Zihili Audio, colore NERO E ORO, viene proposta solo in kit, in versione pre+alimentazione attaccate ma separabilicon le resistenze già accoppiate e montate, i diodi, il ponte e il transistor dell'alimentazionee (le resistenze sono tutte  ottima qualità, e selezionate a mano con tolleranze dello 0,01-0,02%),

https://www.ebay.it/itm/ear834-MM-Turntable-Vinyl-PHONO-R-Preamp-HiFi-Tube-Pre-amp-DIY-Kit/252475637089?hash=item3ac8b87d61:g:40QAAOSwEWNcbRuY

oppure completa di tutto il necessario, condensatori etc, https://www.ebay.it/itm/DIY-MM-RIAA-Turntables-Ear834-Tube-Phono-Amplifier-Kit-12AX7-ECC83-For-Audio/273019150647?hash=item3f9135a137:g:ul4AAOSw05taXw~8

o ancora, già assemblata.https://www.ebay.it/itm/DIY-MM-RIAA-Turntables-Ear834-Tube-Phono-Amplifier-Kit-12AX7-ECC83-For-Audio/402295737256?hash=item5daab1cba8:g:A2oAAOSwQl1e5uQ0

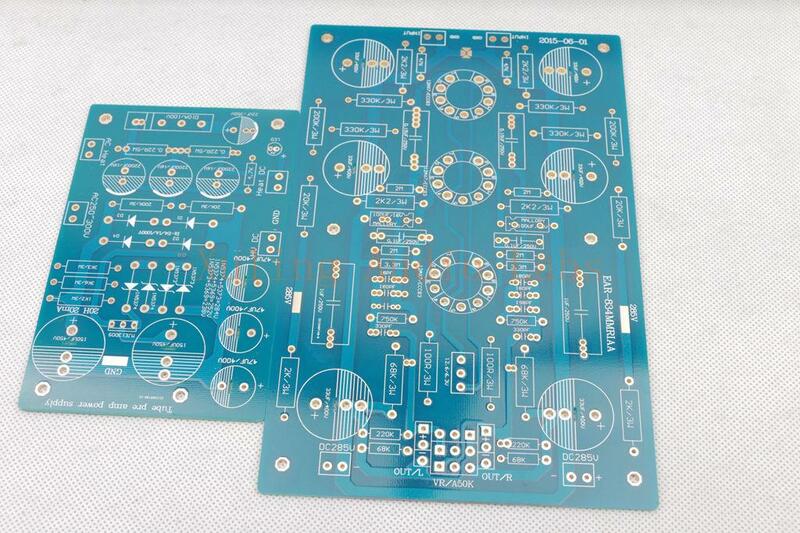

La seconda, azzurra, viene proposta solo in versione pcb e senza la pcb dell'alimentatore. https://www.ebay.it/itm/1Pc-Gold-Stereo-tube-Preamplifier-MM-RIAA-EAR834-phono-12AX7-ECC83-Bare-DIY-PCB/202978233757?hash=item2f42720d9d:g:OjYAAOSwBahVdsJW













Consiglio la prima a chi volesse  spendere poco e aver in qualcosa di assmblabile rapidamente e senza problemi. La seconda invece ha bisogno che le troviate un alimentatore con le caratteristiche adatte , e che compriate in negozio ebay o online tutta la componentistica.













[Stel1963]

EAR834 clone DIY

Che cosa vi arriva dalla Cina?

Nel caso abbiate scelto la soluzione Douk/Zihili con invari componenti vi arriva una busta con ... una unica piastra nera e dorata.  Questa comprende sia il pre che l’alimentazione.

Insieme vi arriva un sacchettino con la soluzione scelta.  Incredibilmente, vi arriva tutto ma proprio tutto per montarla e farla funzionare, incluse le torrette esagonali di supporto, pensate, come lunghezza, sia per fissare  la piastra ad un supporto inferiore, sia per fissarla ad uno superiore, con i componenti piccoli sempre sopra, i componenti grossi sotto e le valvole che escono.
il contenuto del sacchetto versione base

le torrette con le loro viti

ponte raddrizzatore, transistor e zoccoli delle valvole ( non sono male.. hanno una ottima presa sui piedini e dopo un centinaio di cambi valvole non mi pare che si siano degradati.
Se invece avete optato per la versione “full” avrete 2 altri sacchetti aggiuntivi contenenti i condensatori

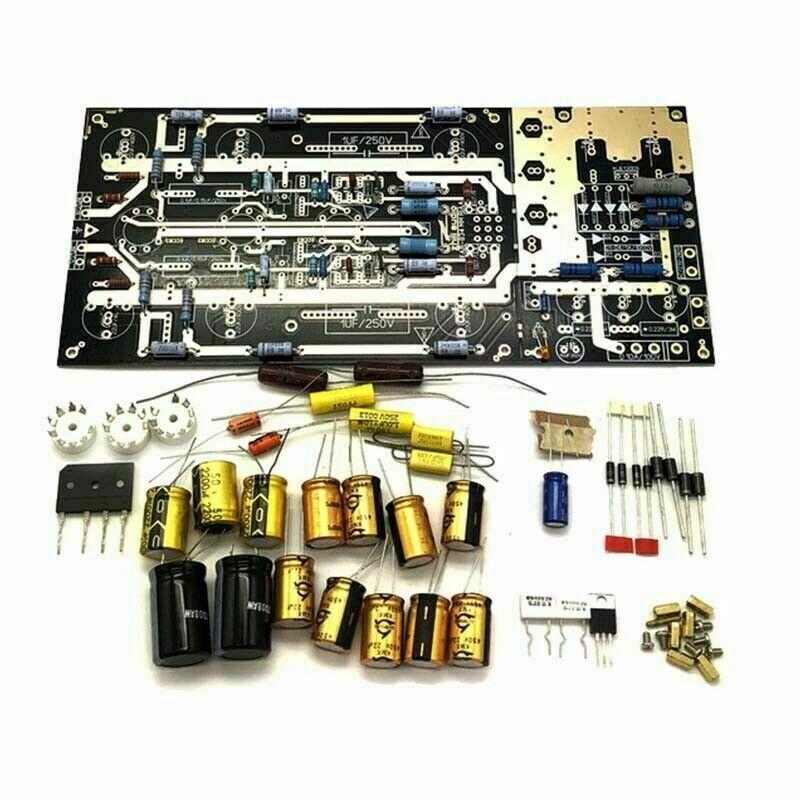

Avra questo aspetto.  Con questa, in circa 2-3 ore (se siete inesperti) o 1 ora se siete esperti e avete il saldatore pronto,  avrete un pre phono bensuonante e pronto per essere montato in un case.
Ma se invece volete andare più in la, noi vorremmo arrivare almeno a questo.Ma torniamo al nostro ordine.  Se invece avete ordinato la pcb azzurra, avrete questo:

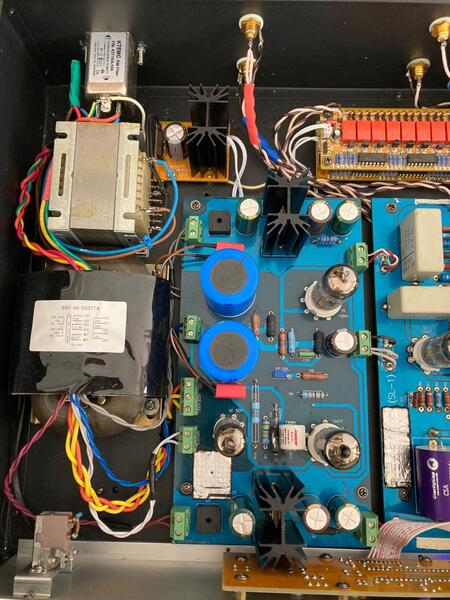

Che dovrete popolare di componenti da zero, cercando le resistenze giuste, i diodi, il ponte, i condensatori etc per arrivare a questo



Se mi avete seguito fino qui, la cosa vi interessa e probabilmente costruirete un EAR834 clone DIY e vindivertirete un sacco e sarete molto orgogliosi del vostro risultato.
QUINDI, VISTO CHE FARE FOTO E PUBBLICARE ARTICOLI, ISTRUZIONI, MODIFICHE E POI MAGARI FARE ASSISTENZA A TANTI DI VOI NON È IL MIO MESTIERE, E DATO CHE SO GIÀ CHE LO FARÒ, SE TUTTO CIÒ VI INTERESSA CLIKKATE MELIUS SU OGNI POST CHE RITENETE UTILE.  Questo renderà il thread più visibile, e così lo potranno vedere in tanti che magari cercano un pre phono economico e bensuonante.  Inoltre, QUESTO MI DARÀ UN SEGNALE CHE QUESTO THREAD VIENE LETTO E DINQUE CHE VALE LA PENA PSSARE LE ORE A SCRIVERE, PENSARE COSA SCRIVERE, FOTOGRAFARE I MONTAGGI, CERCARE INFORMAZIONI, CARICARE LE FOTO ETC.

PROSSIMO POST: ANALISI DELLE VARIE VERSIONI, SUONO, VANTAGGI E SVANTAGGI, e poi... COMINCIAMO A SALDARE.

[Stel1963]

EAR834 DIY (varie versioni)

Perchè non esiste la versione ottimale? ANALISI DELLE VARIE VERSIONI, SUONO, VANTAGGI E SVANTAGGI.

Ma sicuramente vi starete chiedendo quale sia la scheda migliore, e sopratutto quale sia la versione migliore tra le centinaia di proposte che si trovano sui vari forum.

Bene... il bello è che... LA VERSIONE MIGLIORE NON ESISTE, DIPENDE DAI VOSTRI GUSTI!

ESISTONO INVECE VERSIONI CHE SUONANO IN MODO DIVERSO ( e lo scrivo in maiuscole) e non fatevi ingannare pensando che la versione top sia la migliore.... certo lo è strumentalmente e teoricamente... ma forse non è QUELLA CHE SUONERÀ MEGLIO NEL VOSTRO IMPIANTO.

Questo è il fascino di una scheda così sperimentata e esplorata.

Mettiamola così... possiedo un AYON CROSSFIRE. E' considerato, e lo penso anche io, il miglior integrato a valvole e forse il miglior integrato e basta al Mondo! Ma ... non lo uso. Riconosco che suona divinamente, ma nel mio impianto preferisco ascoltare con 2 monoblock di 300B che costano meno di 1/15 dell'Ayon e non sono certo i migliori monoblock di 300B al mondo... anzi(certo, gli ho cambiato gran parte dei condensatori e fatto qualche modifichina... ma rimangono sempre dei TPAudio, ossia ampli onesti e ben fatti a un costo bassissimo che manco in cina!)  . E prima dell'Ayon, sul mio impianto e solo esclusivamente li, preferisco ancora il'Audio Innovations 500. Questo perchè l'Ayon ha un suono moderno, velocissimo, potentissimo, trasparentissimo, neutralissimo ma mette anche in luce, nella sua linearità e perfezione, alcuni aspetti delle Klipsch La Scala che rendono l'ascolto più affaticante. E io ascolto musica 18 ore al giorno! Inoltre ha un fattore di smorzamento molto maggiore, e quindi meno adatto a dei leggerissimi woofer anni 70 (sarebbe più adatto alle la scala moderne, che adottano woofer più pesanti). E tra tutti i woofer adottati dalla Klipsch nelle LA Scala, io sono orgoglioso di essere uno dei pochissimi a possedere il raro e leggerissimo model C, il più leggero e delicato adottato dalla Klipsch.

Dunque il miglior integrato valvolare al mondo non mi da le emozioni e il suono che mi danno altri apparecchi molto modesti.

Quello che cerco di dirvi e che non sempre il "migliore" è il meglio per il nostro impianto.

Stesso discorso vale per i pre phono. La versione Thorsten Loesch con i condensatori ad aria, una miriade di carta e olio performantissimi, una curva RIAA assolutamnete piatta, un'onda quadra perfetta, etc etc potrebbe tranquillamente non essere cio che cerchiamo, mentre il kit base modesto ed economico magari centra perfettamente ciò che volete da un pre phono.

Dunque... ANALISI! Accompagnate dalle sensazioni di ascolto che ho avuto man mano che effettuavo le modifiche

.

Kit Base montato. Analogo all'EAR834p Yoshino di Tim de Paravicini (vecchia versione, le successive, upgradate da PAravicini, non le ho ascoltate). Stessa  VOLUTA impostazione. Il kit ricrea fedelmente l'impostazione che ha reso famoso quasto pre phono, un suono caldo e vvolgente, con una punta di brillantezza in alto. Rispetto all'originale è leggermente velato e meno emozionante a causa dei condensatori di accoppiamento (che non brillano nememno nel prodotto originale, ma sono comunque meglio)

.

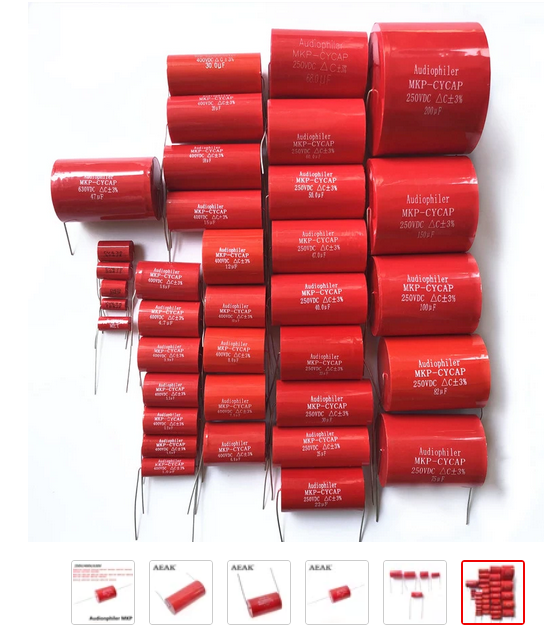

Kit Base Montato con sostituzione condensatori di accoppiamento con Jantzen Rossi o altri simili  Come sopra, ma meglio. se gli mettete anche un paio di elettrolitici decenti sul la PSU,suona meglio del Paravicini. Certo, i 4 condensatori costano più del Kit! Ma danno aria, trasparenza, complessità dove non c'era. Si può anche sostituire i condensatori con materiale vintage, com i Carta Olio Russi (molto buoni e poco costosi) o i Philips Mullard Mustard (si trovano a pochi euro e suonano molto bene) che accentuano i colori ambrati e caldi migliorando comunque la trasparenza e velocità, o con i Philips Arancioni tipo caramella (simili ai Mustard ma molto più neutri). Questa, e la successiva, sono le versioni che consiglio! Sopratutto a chi ha un'idea chiara del suono che vuole dal phono, ossia un suono caldo, con dei mediobassi leggermente in evidenza e che dia il piacere di ascoltare QUALUNQUE DISCO anche se magari non tanto ben registrato. E'un suono che ha colpito tutti alle fiere, che ti fa sentire "a casa" Non è corretto? E chi se ne frega, se ci piace!!!

RICORDIAMOCI BENE CHE È UN SUONO VOLUTO E CERCATO, METTENDO DELLE RESISTENZE A CARBONE SULLìINGRESSO PHONO ED ALTERANDO AD ARTE A CURVA RIAA PER OTTENERLO, e che ha decretato l'enorme successo dell'EAR834.

Una variazione nell'arco di +-1db  nel phono non è nulla rispetto a buchi e picchi di oltre 6-10 db presenti nelle nostre case e dovuti ai diffusori e all'interfaccia casse/ambiente. Se guardiamo la curva di un diffusore in camera anecoica, ci rendiamo conto di quanto sia frastagliata ed irregolare anche nei diffusori più lineari50-16.000 hz +-3 db è la norma. Poi se li misuriamo in una stanza.... rimaniamo a bocca aperta. Quindi non contiamocela, una piccola variazione della curva RIIA può essere mpotlo utile per compensare e rendere fruibile il nostro sistema.

Il suono così equivale un po al suono che si ottiene su un ampli lineare montando delle Amperex Bugle Boy, considerate non a caso le migliori valvole al mondo per questa loro caratteristica di scaldare e allo stesso tempo dare un pelo di frizzantezza e trasparenza in più. Il basso è ancoraun pelo morbido, ma ha acquistato sostanza  e beh, l'ascolto è entusiasmante.



Kit Base con modifiche sopra più sostituzione dei condensatori elettrolitici da 27uf (quelli dorati)su alimentazione e pre, e bypass degli elettrolitici con MKP o meglio MKT da 1/100 della capacità.

Wow... che cambiamento! MAnteniamo ancora un suono "caldo" anche se meno, ma abbiamo guadagnato molto. velocità, dettaglio, pulizia, precisione. I bassi diventano corti, asciutti, profondi e veloci. Abbiamo raggiunto il livello 2 di 5... così è un pre entusiasmante! Ma forse ci può mancare un poco quella sensazione accogliente di focolare... che però se facciamo attenzione, sotto sotto c'è ancora! Bello! Vince la medaglia di miglior pre phono che abbia avuto, anche se ancora un po colorato, e non il meglio suonante in assoluto certo.... ma quello che mi piace di più per ascoltare giornate intere.



Le altre modifiche che ci portano agli altri livelli le vedremo prossimamente, intanto vi inserisco una tavola delle modifiche su cui andremo a lavorare al prossimo appuntamento........ E NON DIMENTICATE DI CLIKKARE MELIUS O THANKS, E SE VOLETE DI COMMENTARE. GRAZIE

.

.



[Giovanni68]

'sta cosa mi attizza @Stel1963 non ho avuto il coraggio di cimentarmi in un First Watt (ma e' ancora in programma) ma questo mi piace, fosse la volta buona che rimetto in moto il Gyro.



Buon fine settimana a tutti!

[umbert66]

@Stel1963 porca pupazza Fabri'......che enorme passione che mi trasmetti.

Io ho fatto solo saldature goffe qualche volta, ma nonostante il fatto che io mi senta un "sercio" mi fai venir voglia di provare..... Grazie

[Stel1963]

Da @ginouxsono state fatte delle domande che mi sembra siano molto appropriate e utili a tutti, ed è giunto il momento per affrontarle (non riuscirò a postare la seconda parte delle modifiche fino al prossimo weekend purtroppo)

Dunque.

Il 14/4/2021 at 11:26, ginoux ha scritto:

1) ho un buon tester e una discreta stazione saldante.... Non ho oscilloscopio nè ponte LCR... Posso rischiare?

Assolutamente si! È un kit davvero semplicissimo. Basta un tester e un saldatore.  E se non ci si complica la vita con le mod, in 3 ore si può avere il prodotto finito e montato nell’impianto.




Il 14/4/2021 at 11:26, ginoux ha scritto:

2) Quanto è difficile trovare cavi schermati aereonautici, valvole "importanti" come la V1 e e altre cose particolari da te già usate e sperimentate?

Non è difficile, anzi.  E le valvole importanti non sono necessarie, anzi.  Meglio valvole attuali ed economiche.  Pubblicherò qui il link dove vendono la V1 selezionata per basso rumore.  V2 e V3 vanno benissimo normali, delle semplici jj o tung sol o altro (eviterei cinesi economicissime e electro harmonix però).  Obbiettivo del progetto, fare con quel che si ha, e se non si ha, spendere il meno possibile ottenendo il massimo possibile.


Il 14/4/2021 at 11:26, ginoux ha scritto:

3) mi piacerebbe un cabinet tutto chiuso.... La finitura, ovviamente, dipende dai gusti... ma hai qualche sito o suggerimento?

4) vale la pena pensare ad un doppio telaio? Te lo chiedo perchè uno tra i primi requisiti che mi interessano è l'assoluta silenziosità del progetto..

Bisogna decidere abbastanza in partenza.  O si tiene la scheda tutta intera senza separarla in pre e alimentazione, o se si separa bisogna confrontarsi con una maggiore sensibilità ai disturbi del trasformatore.  Il doppio case diventa soluzione ottimale, dunque pubblicherò i link a dove prendere connettori militari a 7 poli a 5€, e come costruirsi il “cordone ombelicale” von normale cavo da cablaggio.  Certo che 2 contenitori costano più di 1!   Ma anche così l’obbiettivo è di non spendere più di 150€ IN TOTALE sul progetto base.  Dunque pubblicherò sempre sia la soluzione “economica” e relativo link, sia la soluzione “da boutique” e relativi link.  Io sono un biologo che sinoccupa di cultura per lavoro... purtroppo non ho studi specifici, ma sono autodidatta.  Quindi spero di poter approfittare delle enormi competenze di @walgee @mariovalvola per gli aspetti tecnici che non sono in grado di spiegare chiaramente.  Inoltre la cosa importante e mettere tutti in condizione di CAPIRE IL CIRCUITO E DI POTER DECIDERE AUTONOMAMENTE DOVE E COME FARE UPGRADES.  Credo sia la cosa fondamentale, ossia che alla fine del percorso ognuno sia in grado di modificare gli aspetti chiave del circuito come più gli aggrada, secondo le sue esigenze.  Se questo risultasse un pre phono bensuonante che viene semplicemente inserito nei vostri impianti e lasciato li a suonare (bene) vuol dire che in parte ho fallito il mio progetto.  Invece, se tanti poi provano soluzioni diverse, lo evolvono nel tempo, lo adattano a cambi di testine, amplificazioni, diffusori e hanno sempre un “apparecchio nuovo” con cui giocare, in quel caso il processo che vorrei portare avanti avrà avuto successo.

[Stel1963]

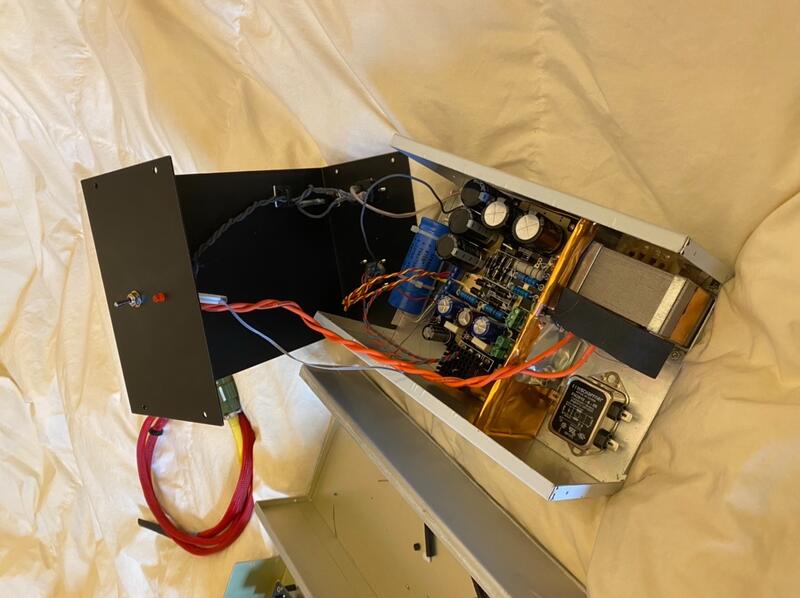

Non vi ho dimenticato! Sto lavorando al prossimo pezzo di 3d, mi sono arrivati tutti i pezzi e sto fotografando tutto.  Eccovi il nuovo pre phono disteso sul letto.  Si continuancon un 2 telai con alimentazione a valvole o a stato solido INTERCAMBIABILE!!!

[Marco Angelozzi]

@Stel1963 Ciao Fabrizio, ben ritrovato e buonasera a tutti.

Sul forum lencoheaven mi perdo un pò tra gli argomenti affrontati e ripresi tante volte.

Se stai iniziando un tutorial in diretta sarò lieto di seguirti/vi qui.

Volevo chiedere: esiste un elenco completo dei componenti per la scheda pre?



Io mi trovo a questo punto. 🤗



[Stel1963]

@Marco Angelozzi sei al punto giusto!  Si sono migliaia i threads sul EAR834p versione TRLH e altrettante migliaia quelle su versioni che si trovano tra il semplice clone e la versione di Thorsten Loesch ripresa da John, e Jessica/Robert. E ciascun thread ha dai 100 ai 7-8000 post, immagini, schemi, etc.  C’è da perdercisi!  Per questo, dopo averli navigati TUTTI per un anno, ho deciso di iniziare la costruzione dal clone semplice per arrivare alla versione più spinta per 2 telai e componenti “strani”.  Dunque ho deciso di aprire questo 3d per quello e a breve vi pubblico tutto.   Partendo dalla lista completa dei componenti necessari.  Il problema è che devo preparare tutto in quanto i post non posso più modificarli dopo 1 ora dalla pubblicazione.

[Marco Angelozzi]

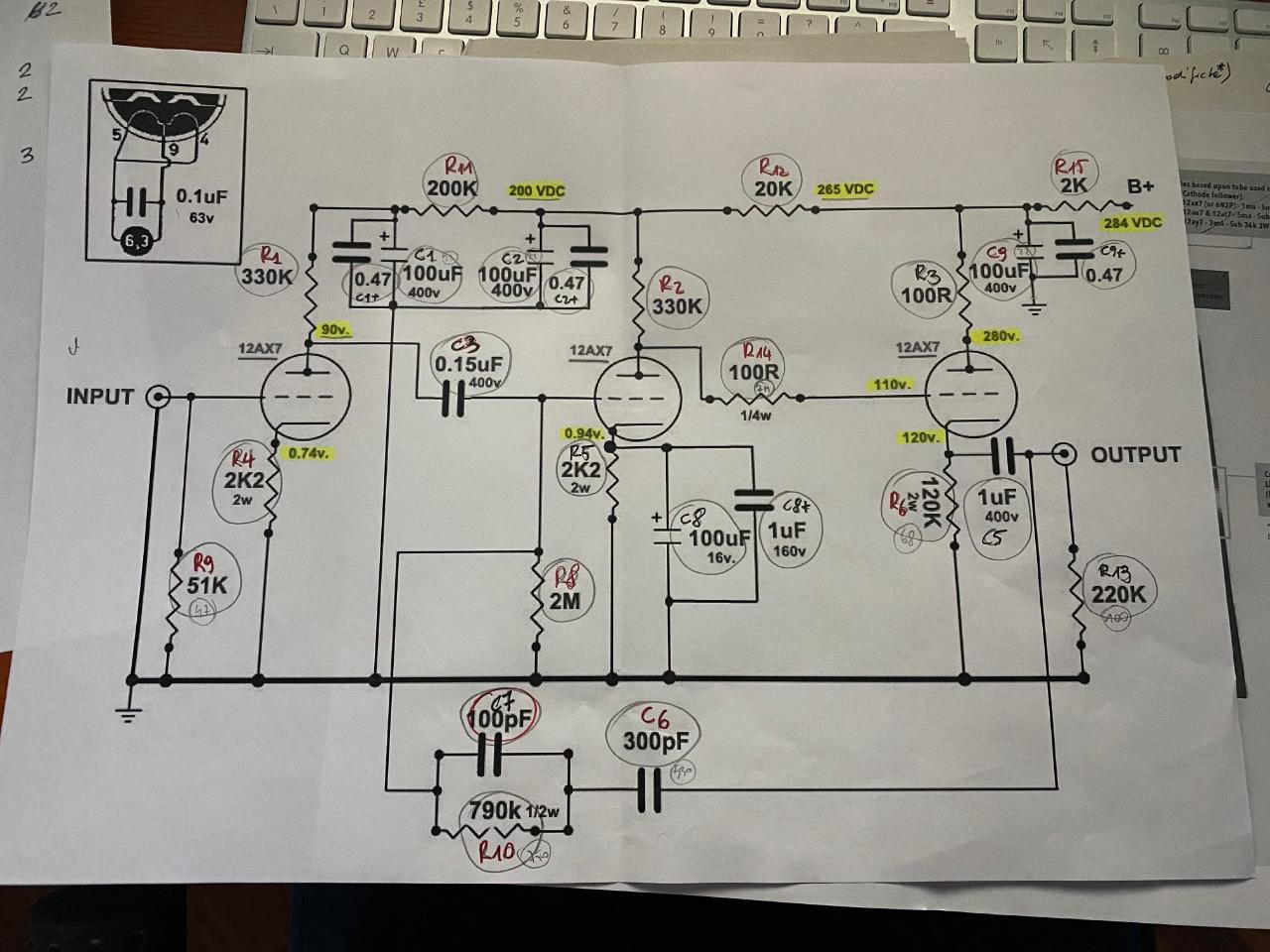

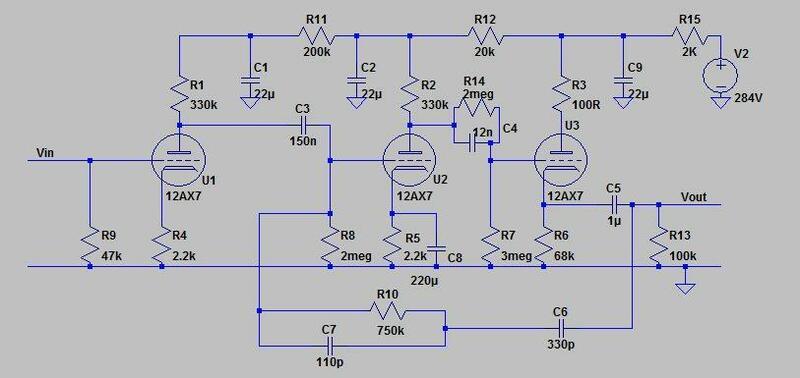

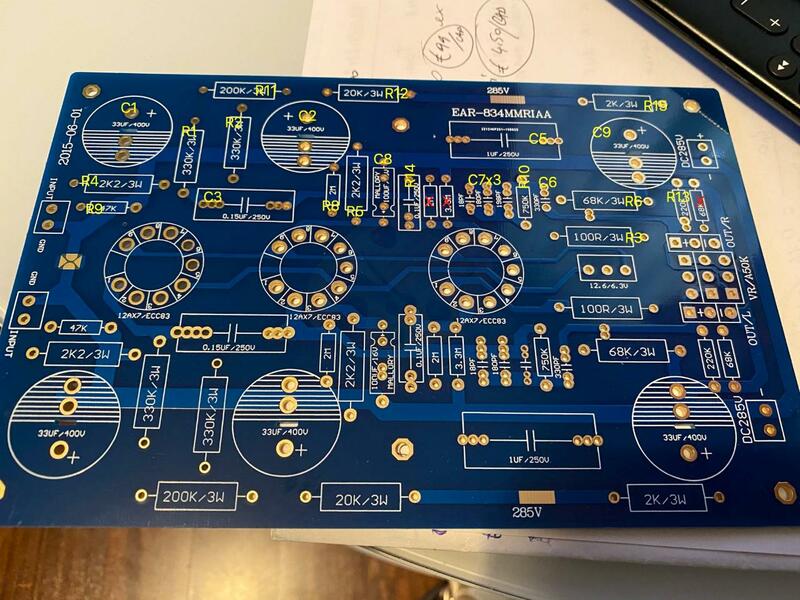

@Stel1963 Io per cercare di capire sono partito da questo tuo schema, riportando la numerazione dei componenti sul PCB e confrontando le tue modifiche con quelle di una versione "lencoheaven non so di chi".

Ho tirato fuori un elenco di componenti ma aspetto conferma da voi esperti 😊



[Stel1963]

@Marco Angelozzi se riesco a ritagliarmi 10 minuti te lo metto oggi

[Stel1963]

Ed eccoci qua.

Parte due: Montiamo le pcb dell'EAR834 phono versione TRLH (Thorsten Loesch).

Avrete tutti ricevuto le piastre madri adesso. Come abbiamo detto, ne esistono 2 versioni:

1) Le piastre nere e dorate, Zhili Audio, che si possono ordinare in 3 formati, pcb alimentatore e pcb pre unite in un unico pezzo e con tutti i componenti essenziali (resistenze, diodi, ponte raddrizzatore 6,3v, transistor di controllo 285v, condensatori mica argenta o ceramici sez riaa, torrette, portavalvole etc)  tranne vavole e condensatori, oppure con tutto il necessario (di qualità buona tra l'altro!!!) per montare il kit completo, oppure addirittura premontata. Per intenderci, vi arriva tutto quanto sotto nella versione "con i condensatori" mentre nella versione "senza condensatori" mancano semplicemnte i condensatori dorati, quelli grossi neri e i due condensatori di accoppiamento, i mkp gialli canarino e marrone scuro della foto.

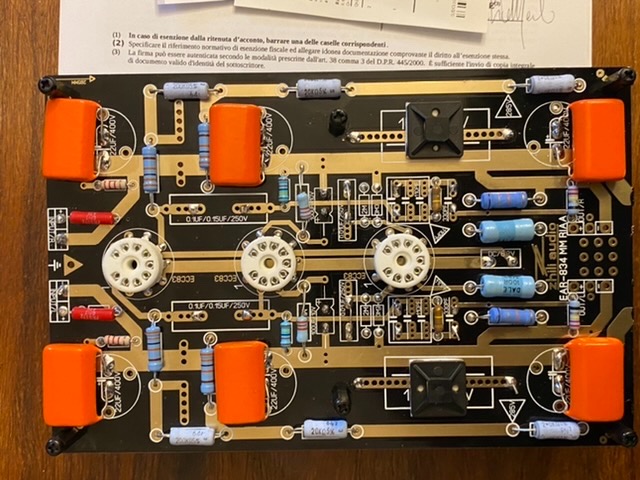

Questa, con tutti i condensatori, è la versione consigliata ai neofiti e a chi vuole risparmiare. Con 45-50€ avete tutto quanto, vi mancheranno solo 3 valvole, 1 trasformatore (reperibile anche da vecchie radio a costo bassissimo), 1 contenitore (anche le scatole di biscotti vanno bene purchè in metallo), e 4 rca dorati da pannello.

In versione senza condensatori vi arriva così

Link per acquisto in Europa (dalla Polonnia) https://ebay.us/j51zUn

La trovate a meno dalla Cina, io la ho presa sempre in Cina su Aliexpress a 32€ spedita (2 mesi di attesa) e su Ebay (49€ spedita e ci mette 2 settimane ad arrivare).



2)basetta azzurra, solo sezione pre o solo sez alimentzione o entrambe. Acquistabile solo come pcb o come kit premontato. In questo caso, come per @Marco Angelozzi, la scelta diviene più costosa, e adatta solo a chi ha un minimo di esperienza di elettronica. Inoltre il reperimento dei componenti non è sempre facile, ma se avete esperienza e un poco di rimasugli a casa, è la scelta che più vi èpermette di capire il circuito e costruirvelo completamente da soli, con le resistenze e l'alimentatore che volete.

Link (solo da cina)https://ebay.us/lhA1GC



Cominciamo dalla lista completa dei componenti. Ve li indico in Inglese.... credo chiunque sappia che un capacitor è un condensatore, un "choke" è un'induttanza etc.  Non acquistate subito i 6 condensatori di alimentazione delle valvole (3 per lato) sulla 285V DC da mettere sulla parte pre. Prima analizziamo varie soluzioni insieme.

Lista completa componenti: tratta dal posto originale su Lencoheaven https://www.lencoheaven.net/forum/index.php?topic=26658.0

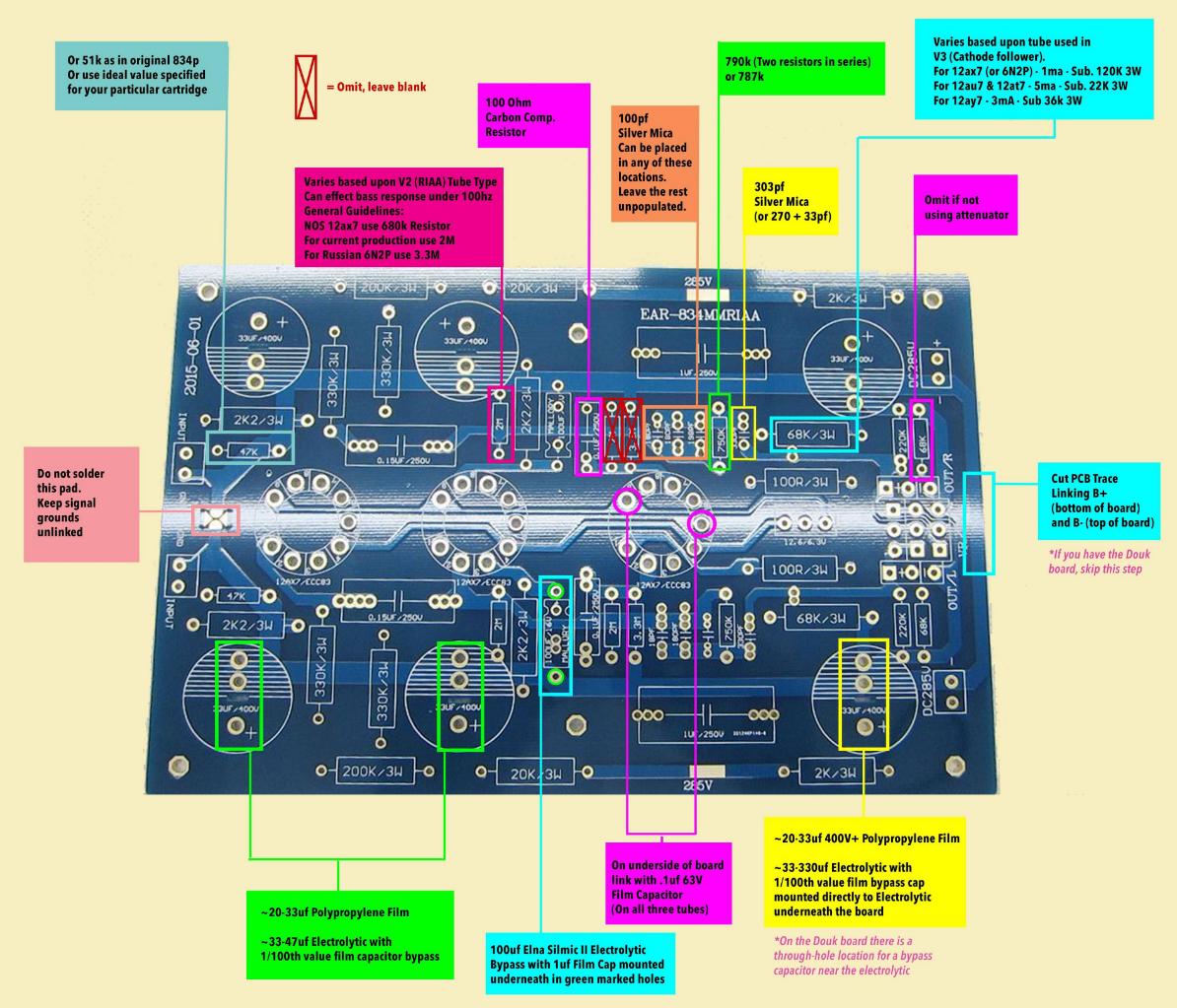

Attenzione.... tutto è sostituibile tranne alcuni elementi messi in rosso.

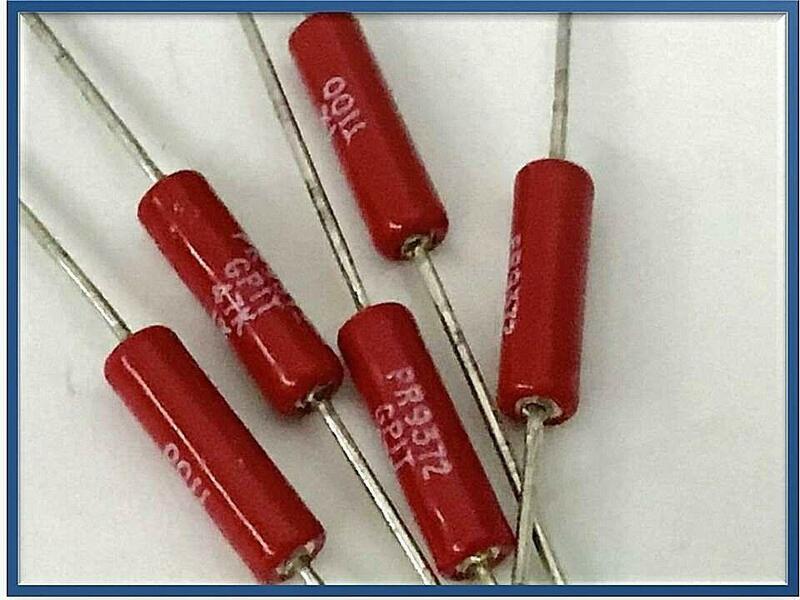

Le altre resistenze le trovate già montate o  indicate direttamente sulla piastra. Se avete la paistra nuda, dovreste avere cassetti pieni di resistenze.   Tutti invece devon sostituire la resistenza di ingresso da 47K in carbone con resistenze in carbone o film metallizzato di alto livelllo. Questo per ridurre il rumore della resistenza di ingresso, molto udibile vista la sua posizione, e ottimizzarne l'influenza timbrica



Chiavi di lettura e indicazioni:

Value, Rating, Brand, Series, Type | Part # | Qty

R = RIAA Part - double purchase quantity and match to 0.5%
BC = Bypass Capacitor, optional.
C = This part value may change or be omitted depending on your other choices.
E = This is a part you should have as an extra for later during testing.
Q = Purchase Quantity. If not specified, order 2.
-
III.A. Preamp Board Parts List
.
Nota per tutte le parti RIAA: questo è dove conta! Ho comprato moltipli di ciascuno e ho usato i due valori più vicini qui per ottenere la raccomandazione di Thorsten di parti migliori della 0,5% corrispondenti nella RIAA. L'elenco delle parti mostra solo 2 di ciascuno, quindi se hai un multimetro ad alta risoluzione e vorresti fare lo stesso che dovrai aumentare queste quantità da solo. 4 di ciascuno dovrebbe essere sufficiente per ottenere una partita estremamente precisa. Acquista tutte le parti in serie di due se non diversamente indicato. Quantità in viola.

.

R - 270pf 500V CDE Silver Mica Capacitor | Part #: CD15FD271FO3F | Qty. 2

R - 33pf 500V CDE Silver Mica Capacitor | Part #:  CD15ED330GO3F | Qty. 2

SOSTITUIRE CON DEI 300pf sempre Mic Argentata. Si trovano. Compratene 4 e ne selezionate 2 che siano uguali o simili e quanto più voicino a 300pf. Io ne ho ricevuti 2 da 301 pf . 1 da 297 e 1 da 298. Ho fatto 2 coppie

R - 100pf 500V CDE Silver Mica Capacitor | Part #: CD15FD101FO3F | Qty. 2

R - 787k 1/2W Resistor .1% 15ppm | Holco Part #: 279-H4787KDYA | Qty. 2

Note: Or 2x Each 680k and 110K resistors to get 790k. 1/4 or 1/2W ok here.) Questa è una resistenza chiave. Se volete mettere resistenze di alta qualità, QUESTO È IL POSTO GIUSTO! iO HO COMPRATO DELLE HOLCO RED, DELLE AMTRANS CARBON FOR AUDIO E DELLE KIWAME DA AUDIOELETTRONICA di Roma, negozio sempre fornitissimo https://www.ebay.it/usr/audioelettronica

1uf 400V Vishay Roederstein MKP-1839  | Part #: MKP1839510401

.15uf 400V Sprague 715P | Part #: 715P15454LD3

100uf 16V Elna Silmic II | Part #: RFS-16V101MH3#5  QUESTO È IMPORTANTE CHE SIA UN ELNA SILMIC... ne sono stati provati a centinaia, elettrolitici, mkp, mkt etc. Il Silmic per qualche motivo è risultato molto meglio degli altri in questa posizione, e non è enorme come un 100uf mkp o un accrocchio di vari mkp più piccoli.

1uf 160V Vishay Roederstein MKP1839 | Part #: MKP1839510164

47uf 400V Panasonic EE Series Electrolytic | Part #: EEU-ED2W470 | Qty: 6

.47uf 400V Sprague 715P | Part #: 715P47454MD3 | Qty: 6

Note: Thorsten originally specified 100uf. If you want to go further you can try 6x Nichicon LKX 100uf  450V | Part#: LKX2G101MESY35 and 6x Panasonic 1uf 400V Part#: ECW-F4105HL   Io HO MESSO I NICHICON DA 100UF PARALLELATI DA PHILIPS MKT ORANGE DROPS DA 1UF,,,,, MA ASPETTATE. Con la stessa cifra si aquistano 6 Polipropilene NMetallizzati da 30uf in Cina, condensatori di alta qualità davvero convenienti. Li sto aspettando e appena arrivano li monto e vi dico

Se volete dare un'okkiata, li trovate qui https://it.aliexpress.com/item/1005002236288598.html?spm=a2g0s.9042311.0.0.38324c4dmErUsN







O.1uf Panasonic | Part #: Film Capacitors 63V .1uF 10% Part #ECQ-E12104KF | Qty: 3

Note: Across tube heaters

C 680k 1% Dale RN60 (2M Resistor Replacement if using an NOS tube in V2) | Part #: RN65D6803FB14

Note: 680k for NOS Tube in V2 -

2M 1% Vishay Dale CMF/RN60

Note: For current production tube in V2

[/li]
[li]68k Dale CMF60 Resistor | Part #: CMF6068K000FHBF
[/li][li]Note: Only required if using a stepped attenuator[/li][/list][/li]
[li]100R RESISTENZA IN CARBONE 1 o 2 W
[/li][li]Note: Thorsten Mod. Carbon composition, while usually not used in audio, it is important here for taming oscillations[/li][/list][/li]
[li]51k Vishay / Sfernice | Part #: RCMS0551001FHS14[/li]


III.B. PSU Parts List



Nichicon LKX 100uf  450V | Part#: LKX2G101MESY35 | Qty: 1

Elna Silmic II  2200uf 16V | Part #: RFS-16V222MK9#5 | Qty: 3

Panasonic EE 47uf 450V | Part #: EEU-EE2W470 | Qty: 3

Nichicon LKX 330uf 450V | Part#: LKX2W331MESB45 | Qty: 1

Choke Hammond | Part #: 154E | Qty: 1 Costa 14€ più spedizione. Da Raoli su TrasformAudio la trovate fatta molto bene, da usare a vista , a 20€. Aggiungete il Trasformatore a 40€, 10€ di spedizione e spendete meno che in Cina, avendo un prodotto stile RollsRoyce. Alle volte il Made in Ittaly artigianale di Alta Gamma costa meno dei cinesi!!!! Per ora (Sig Raoli... non ne approfitti per alzare i prezzi di Quel Trasformatore, grazie!!!)

MUR4100E Diode | Part #: MUR4100EG | Qty: 4

1N5373 to tweak B+ Voltage | Part #: 1N5373BG | Qty: 4

1N5374 (2)

i DUE IN AGGIUNTA on mi sono serviti anche se li ho presi. Il mio voltaggio era perfetto

** 10/10/18 Sorry parts list is presently incomplete I'll fill this out soon when I can check stocks of various retailers ****



VI SERVIRANNO ANCHE 8 TORRETTE PASSO M3 IN NAILON. Si comprano su Amazon e vi arriva una scatola di 300 pezzi a casa in una giornata con 7€! Servono anche per il montaggio a pcb intera, in quanto nella confezione ce ne sono solo 6, e ne servono 10 perchè se no stressate la pcb cambiando valvole.

III.C. Tubes:
After rolling a whole ton of tubes personally through the 834, these would be my recommendation. I've used the best mix of NOS and New production tubes I'm aware of at this time selected for each location. As I said before I would not trust NOS tubes - they're expensive and the quality can be variable unless from a trusted source- in which case they're even more expensive. If you don't have your own equipment to test and verify, I would avoid anything not new production. They are just as good, if not better, in my experience.

Note: From any vendor I would specify to "select for low noise and microphonics" even if the tube is already stated as a low noise/mic. tube. This is how tubes are selected for the commercial 834p: V1 selected for low microphonics, V2 selected for low noise, V3 "non-critical"


V1: SPAX7A or Ruby 12AX7AC7 HG+

V2: Tung Sol ECC803s

V3: Ruby 12AT7ACZ HG  (Note: Or 12ax7 or 12au7 Ruby depending on your choice of cathode follower. I'd recommend 12at7.

3x Gold Ceramic Solder Type 9-pin Sockets | Purchase Link

Optional Tube Covers with PCB legs  | Purchase Link



altro:

1x Fuse Socket 6.3mmx32mm | Bulgin Part #: FX0415/S

1x .5A Slow Blow Fuse 6.3mmx32mm | Part #: 0313.500HXP

1x IEC Connector (screw type not snap in or integrated with power or fuse if using Pessante) | Schurter Part #: 6100.3100

MEGLIO SE PRENDETE LA PRESA INTEGRATA CON PORTAFUSIBILE E SWITCH DI ACCENSIONE!!!!



Roll of copper tape for RFI Shielding the chassis: Link

III.F. Things you should already have


MG Chemicals Heavy Duty Flux Remover or comparable

Pack of ESD safe brushes for flux removal

Assortment of heat shrink (get it to match your cable sizes)

Assortment of wire in different colors stranded tinned for Power (Rated above 400V) Purchase Link

Assortment of wire in different colors small for signal Purchase Link

Note: I used solid core mil specPTFE for signal Purchase Link , Stranded PTFE mil for power)

Cable Ties + Sticky Cable Tie Bases (Local hardware store)

m3 Nylon Standoff assortment with screws

Assortment of small nuts and screws for the RCAs, IEC, etc.

Knobs of your choice

Multimeter rated 600V+

Stepped Drill Bit Set

Assortment of regular metal bits

Cutting Fluid

Soldering Iron

Note: If you are unfamiliar with proper soldering techniques, read this fun comic book guide! or watch some youtube videos before you get started

High Quality Solder and Flux (Kester 44, Cardas, etc.)

Soldapullt Desoldering Pump Link









[pro61]

@Stel1963 Sai se c'è qualche kit simile, solo linea? Mi è  venuta voglia di fare un pre valvolare, ma fra srpp, mu follower e compagnia cantante, non ci capisco una mazza

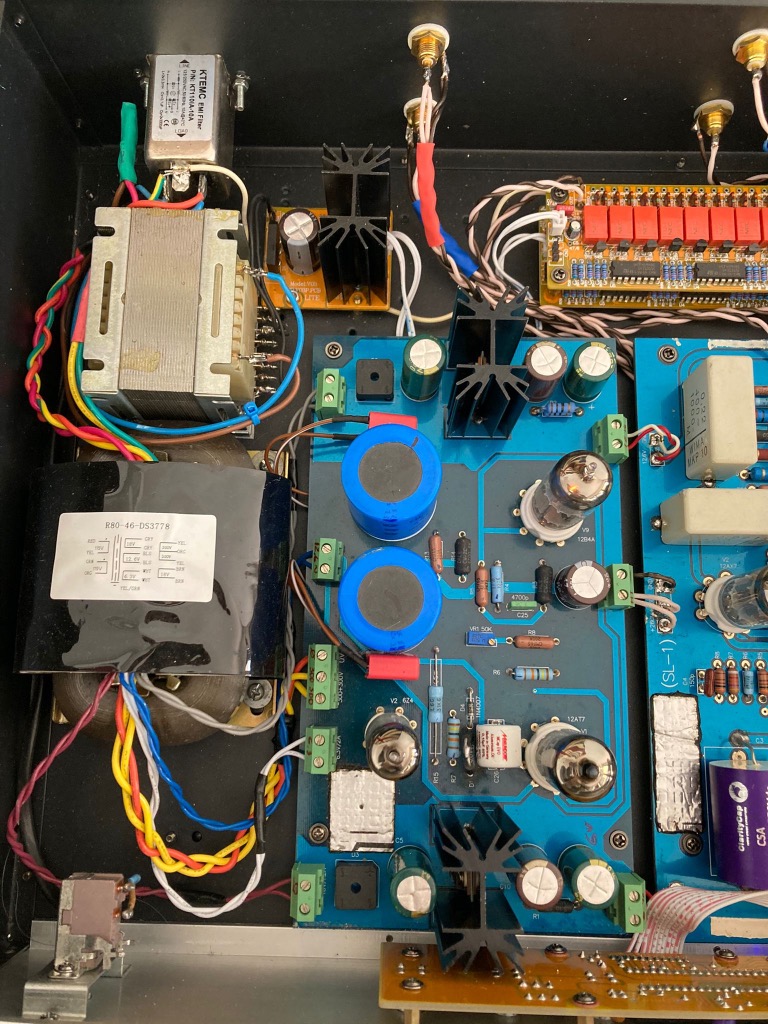

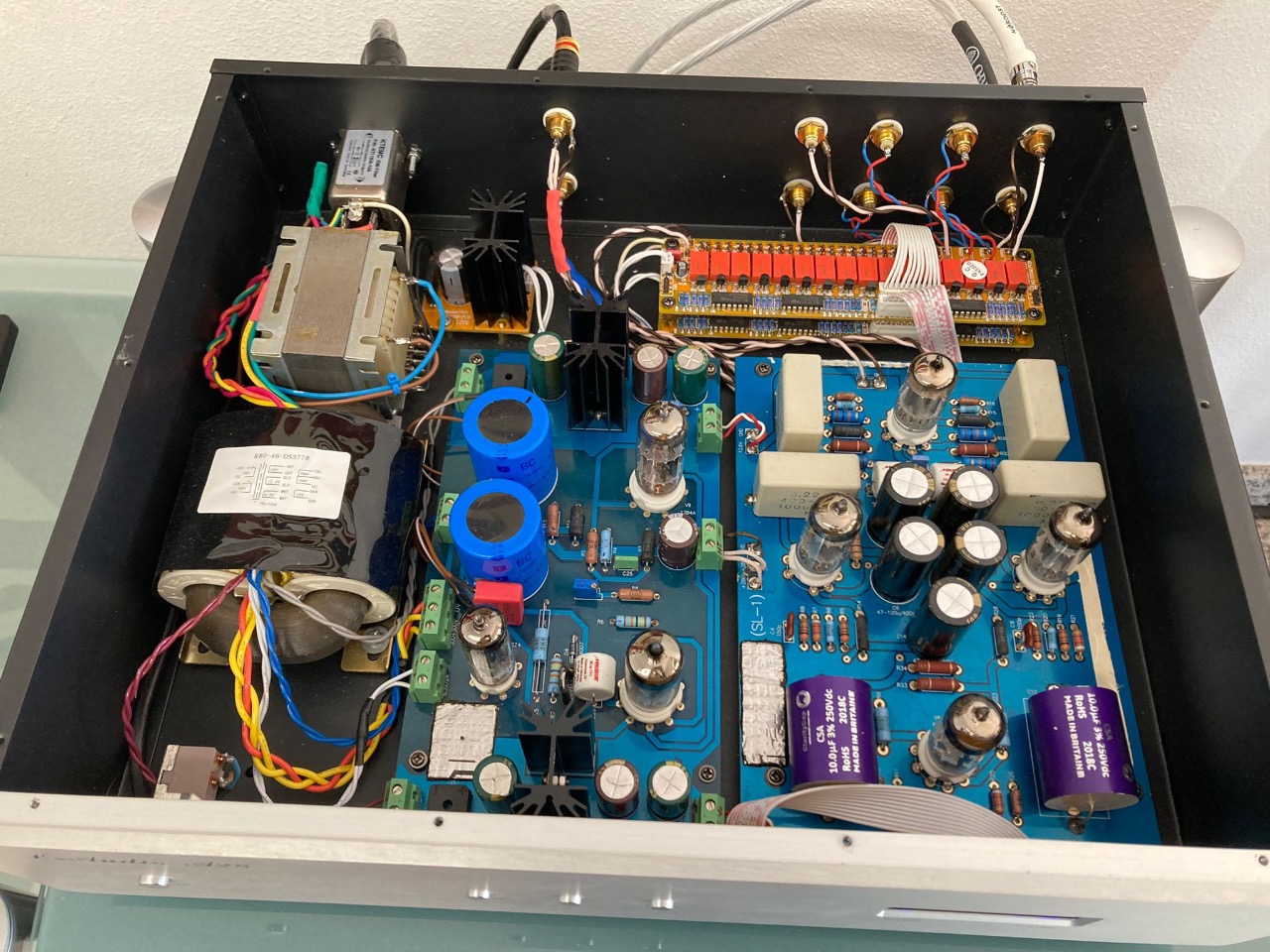

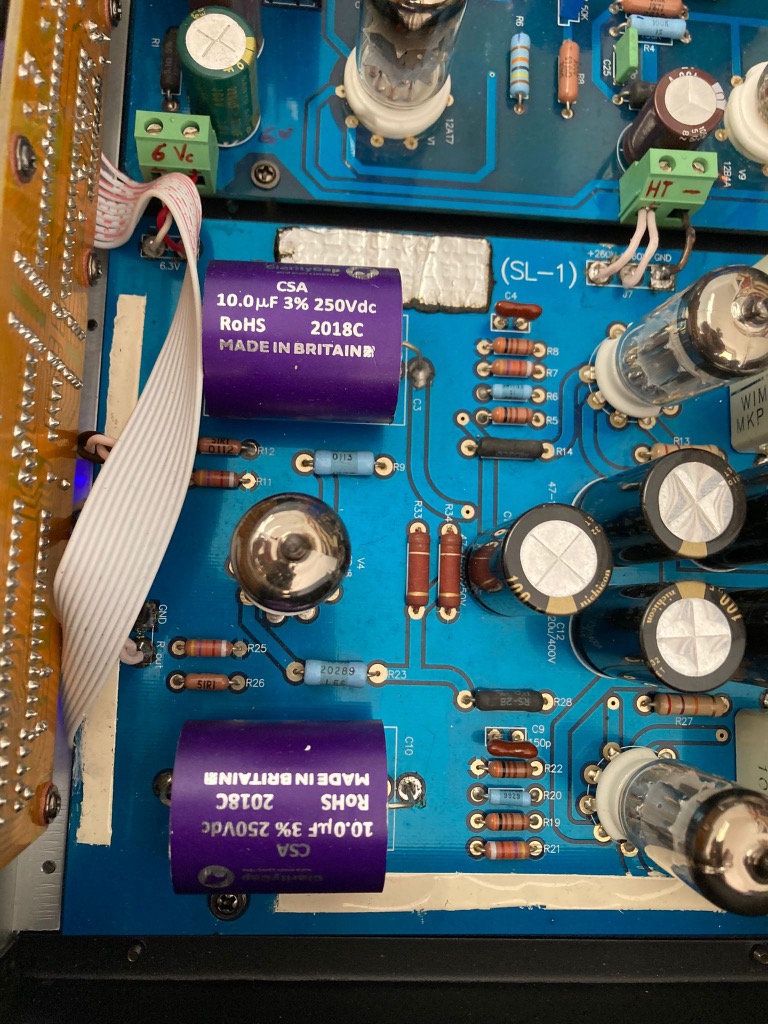

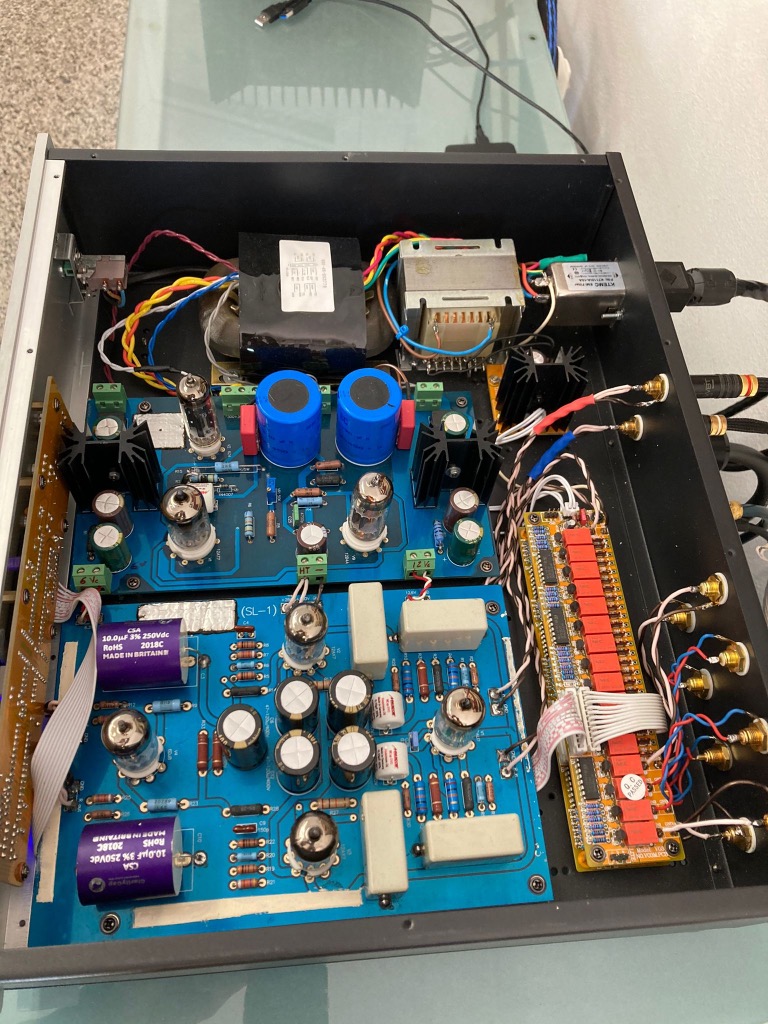

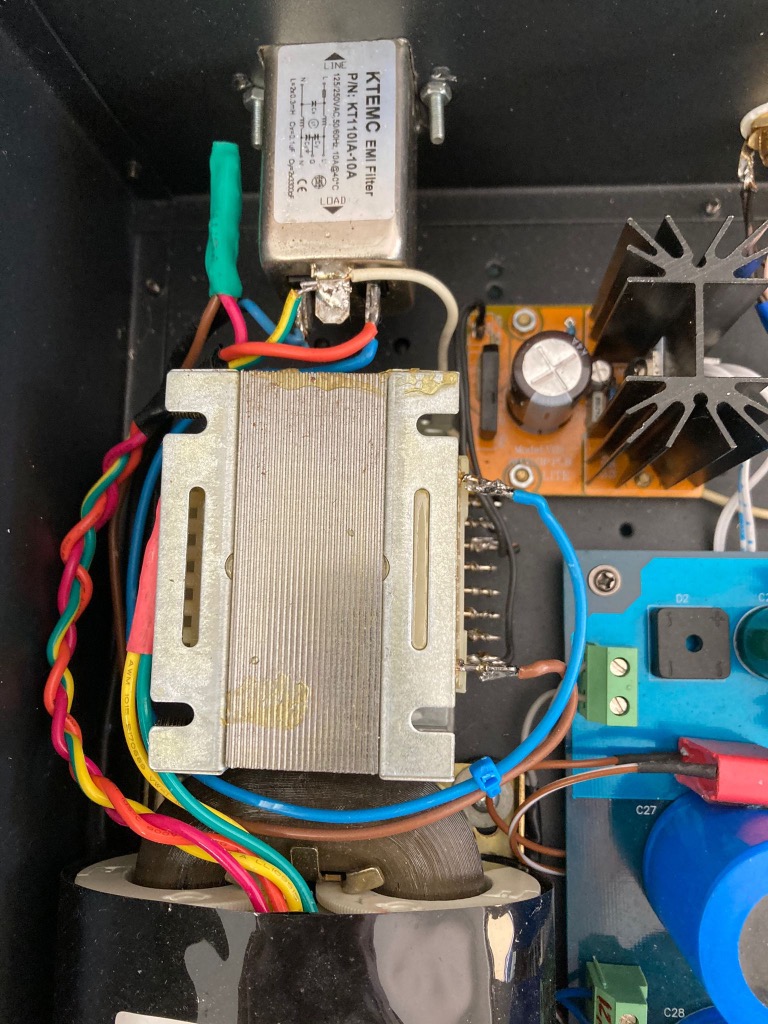

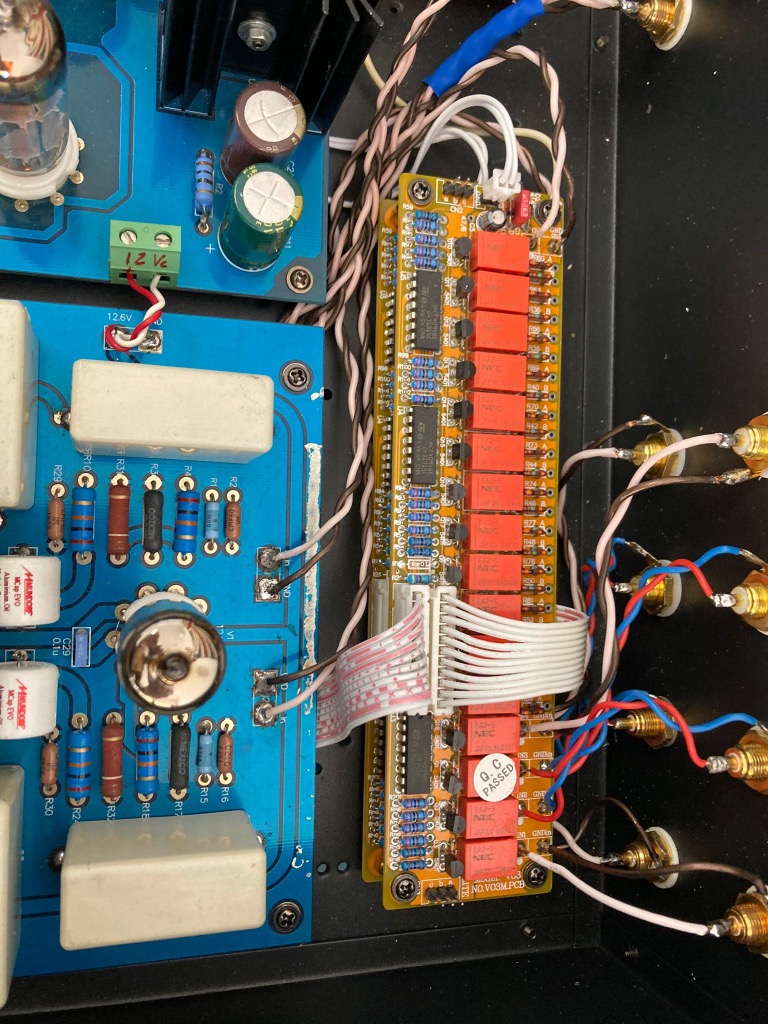

[Stel1963]

NOTE DI PERCORSO: TELAIO SINGOLO VS 2 TELAI

Tutti vogliono il 2 telai.... attenzione, se siete principianti e non autocostruttori incalliti E UN ERRORE MADORNALE, così come è un errore separare la PCB dividendo alimentazione e pre. Ed ora vi spiego il perchè.

La PCB Zhili (quella nera) è ottimizzata sulle masse per essere usata intera. Dunque, se la separate, otterrete ronzio e rumore che dovrete eliminare lavorando accuratamente sulle masse (stella di massa)

Se intera, dunque, vi basta metterla in una scatola metallica qualunque anche non tanto chiusa (vecchi cadaveri di chassis di altre apparecchiature, box di alluminio, telai in legno coperti internamente con nastro in rame, valigette delle barbie in latta, scatole di biscotti.... insomma ovunque). Otterrete un ottimo pre phono, silenziosissimo ed economicissimo, a cui collegare 3 cose: ingressi e uscite, un trasformatore, una presa di massa per il giradischi, una presa shuko integrata con switch e fusibile. In poche ore avrete un pre silenzioso e bensuonante.

Se separate le due sezioni... cominciano i problemi!

1) I bordi della separazione vanno controllati, ed eventualmente rifilati con una lima. Infatti i contatti, se la pcb non viene spezzata bene, possono toccarsi!

2) dovrete fare collegamenti, separando linea e alimentazioni, e usando ottimi cavi schermati per ingresso e uscita

3) dovrete fare vari esperimenti per eliminare i ronzii introdotti da masse che non saprete bene dove e come far passare e da alimentazioni che girano nel case mentre prima erano tutte su una pcb. (a meno che non siate costruttori come @walge o @mariovalvola)

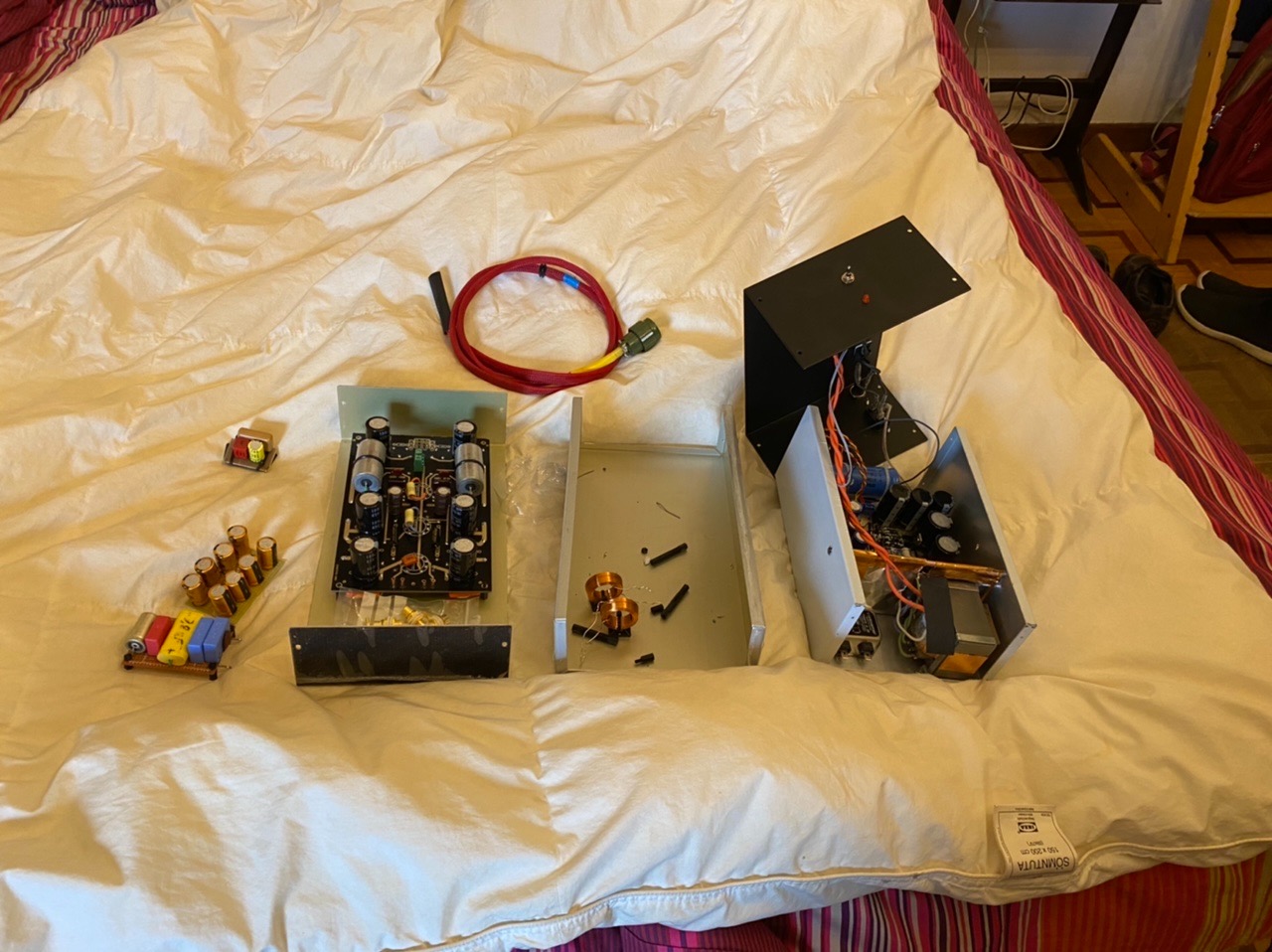

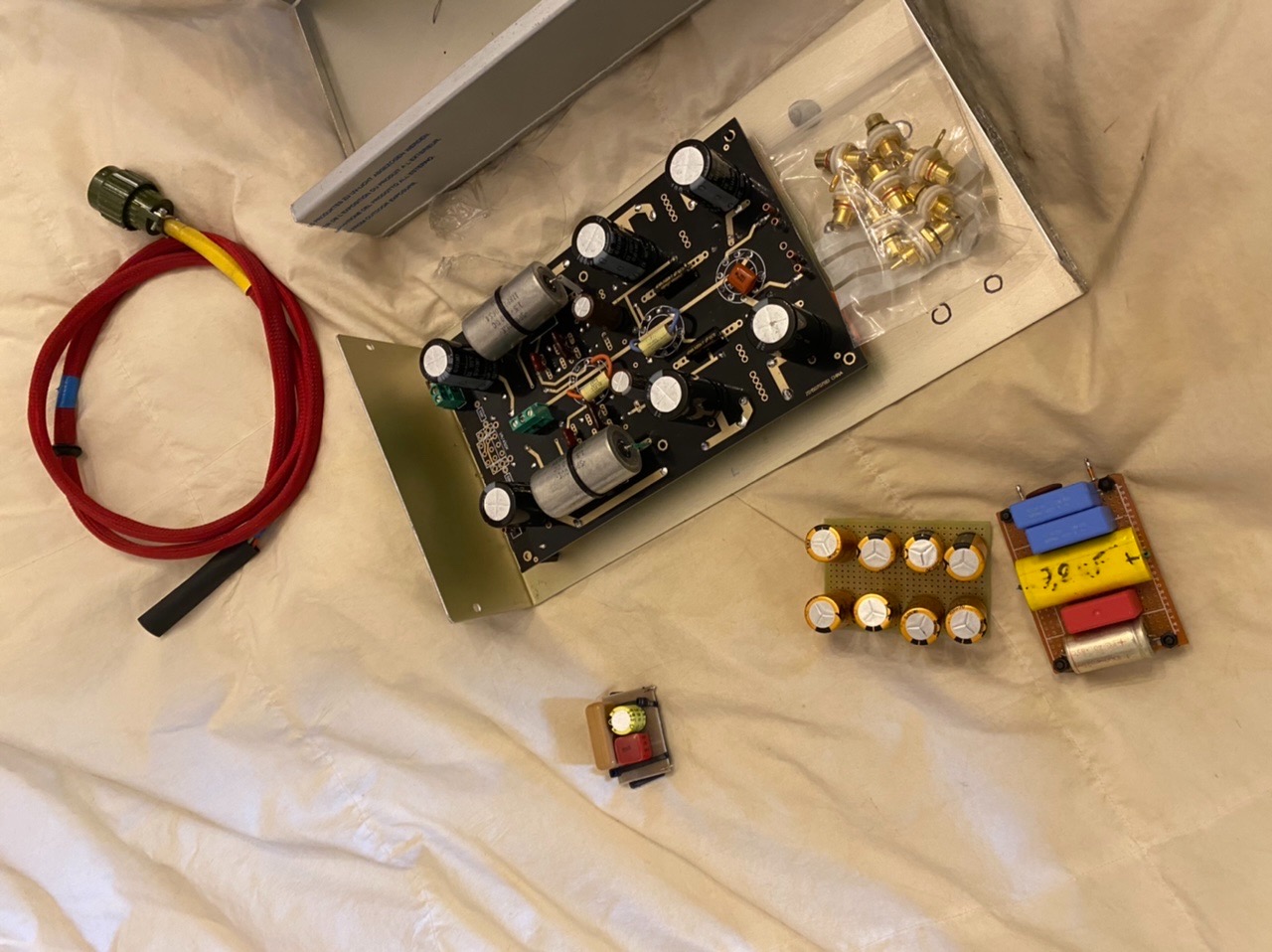

Se poi volete fare subito un 2 telai.... sappiate che:

1) non ci sono vantaggi (non è portando fuori l'alimentazione che risolvete i loop di massa.... avrete gli stessi problemi che con la pcb spezzata, ma dovrete risolverli in 2 contenitori!!!!)

2) costruire, cablare e collegare il "cordone ombelicale" che deve avere ALMENO 7 FILI è un casino, un lavoro lunghissimo e costoso, tra connettori e varie

3) il "cordone ombelicale" tende a prendere dall'esterno sia ronzii che disturbi EMI.

4) E' una soluzione utile per poter utilizzare trasformatori scadenti e alimentazioni non ben filtrate... meglio lavorare bene in una unica scatola che male su due.

Se poi volete farlo lo stesso, sappiate che il layout di due scatole richiede molto piùstudio di una sola..... e tanto, tanto tempo in più, oltre al fatto che 2 contenitori vi costano un centinaio di eurini, più tutti i cavi e i connettori per il raccordo!!!!



Se volete farlo comunque.... beh, lo sto facendo anche io. Con 3 ingressi, sut e switch interni, filtraggi aggiuntivi etc etc.
