Crossover Sine Cap (senza condensatori): esperienze in merito

[ilmisuratore]

...qualcuno si è preso la briga (a seconda del tipo di filtro...quindi CON resistenza in serie) di osservare la perdita di sensibilità ?

Il filtraggio con la resistenza in serie e la bobina in parallelo sarebbe del primo ordine

Un corrispettivo primo ordine (solo condensatore in serie) a confronto potrebbe generare una SPL tra +5/+7 dB di differenza

Dunque che la resistenza scaldi leggermente non è un problema...ma l'eventuale perdita di sensibilità lo sarebbe (in alcuni casi) e magari non in altri...tipo allineare la sensibilità rispetto altri altoparlanti che richiedono un attenuazione del TW

[captainsensible]

2 minuti fa, ilmisuratore ha scritto:

una SPL tra +5/+7 dB di differenza

molto molto meno.....sta sul tweeter....



CS

[ilmisuratore]

8 minuti fa, captainsensible ha scritto:

molto molto meno.....sta sul tweeter....



CS

...facendo 2 calcoli dovremmo stare li...attorno i -6 dB

Se il D260 viene calcolato per 8 ohm d'impedenza...ma alcuni lo considerano "6 ohm" per i calcoli

[captainsensible]

@ilmisuratore sul tweeter puoi avere una quella attenuazione, ma sull'intera banda è minore...

Non è che la resistenza si mangia l'intera potenza dell'amplificatore, giusto per semplificare.



CS

[ilmisuratore]

Adesso, captainsensible ha scritto:

@ilmisuratore sul tweeter puoi avere una quella attenuazione, ma sull'intera banda è minore...

Non è che la resistenza si mangia l'intera potenza dell'amplificatore.



CS

...infatti mi riferivo al TW

[captainsensible]

@ilmisuratore Vabbè l'importante è tenerne conto, per il resto c'è "la recchia"....



CS

[ilmisuratore]

4 minuti fa, captainsensible ha scritto:

@ilmisuratore Vabbè l'importante è tenerne conto, per il resto c'è "la recchia"....



CS

...infatti potrebbe essere un "problema" per un progetto e non per un altro

[Gustavino]

2 hours ago, ilmisuratore said:

...qualcuno si è preso la briga (a seconda del tipo di filtro...quindi CON resistenza in serie) di osservare la perdita di sensibilità ?

Il filtraggio con la resistenza in serie e la bobina in parallelo sarebbe del primo ordine

Un corrispettivo primo ordine (solo condensatore in serie) a confronto potrebbe generare una SPL tra +5/+7 dB di differenza

Dunque che la resistenza scaldi leggermente non è un problema...ma l'eventuale perdita di sensibilità lo sarebbe (in alcuni casi) e magari non in altri...tipo allineare la sensibilità rispetto altri altoparlanti che richiedono un attenuazione del TW

quasi nulla

[ilmisuratore]

12 minuti fa, Gustavino ha scritto:

quasi nulla

...si...solo se la resistenza la togli

[Gustavino]

5 minutes ago, ilmisuratore said:

...si...solo se la resistenza la togli

ignori che efficienza del diffusore te la da' il woofer

[ilmisuratore]

Adesso, Gustavino ha scritto:

ignori che efficienza del diffusore te la da' il woofer

...ignori che l'efficienza è una cosa e la sensibilità un altra

Visto che ho parlato di sensibilità è facile che le consideri allo stesso modo

[Gustavino]

10 minutes ago, ilmisuratore said:

...ignori che l'efficienza è una cosa e la sensibilità un altra

Visto che ho parlato di sensibilità è facile che le consideri allo stesso modo

valà che hai capito benissimo ! e' sempre il woofer

[ilmisuratore]

4 minuti fa, Gustavino ha scritto:

valà che hai capito benissimo ! e' sempre il woofer

...ho capito ben altre ovvietà

[Dufay]

Facciamo un altro esempio così forse i confusionari capiscono meglio...

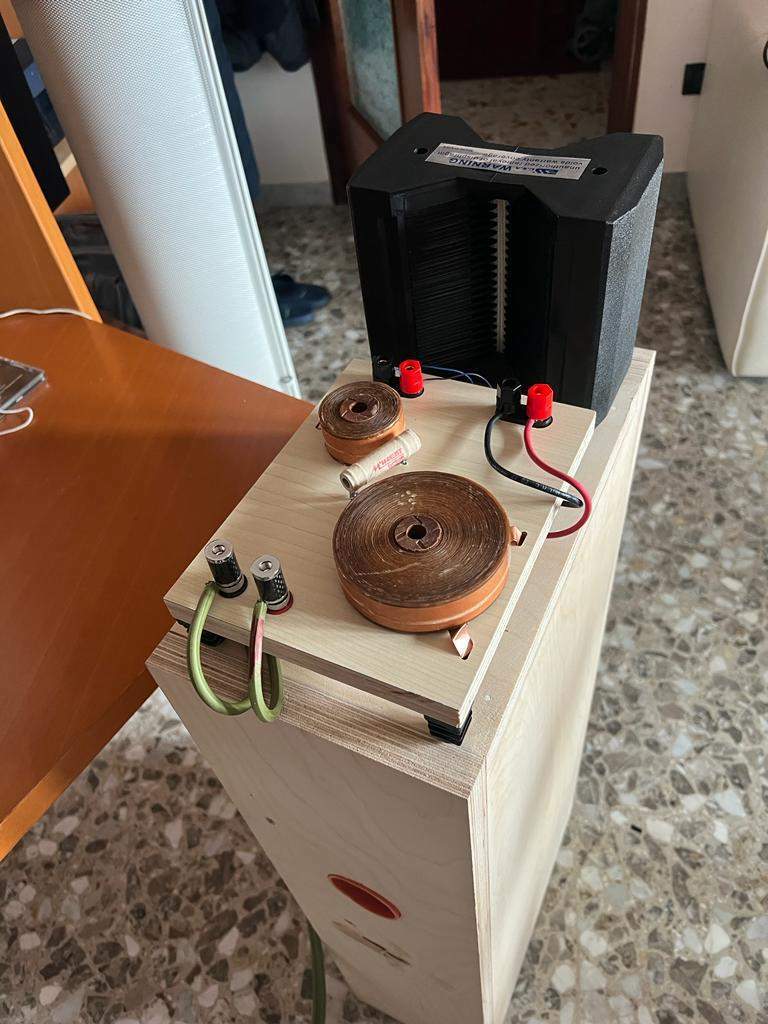

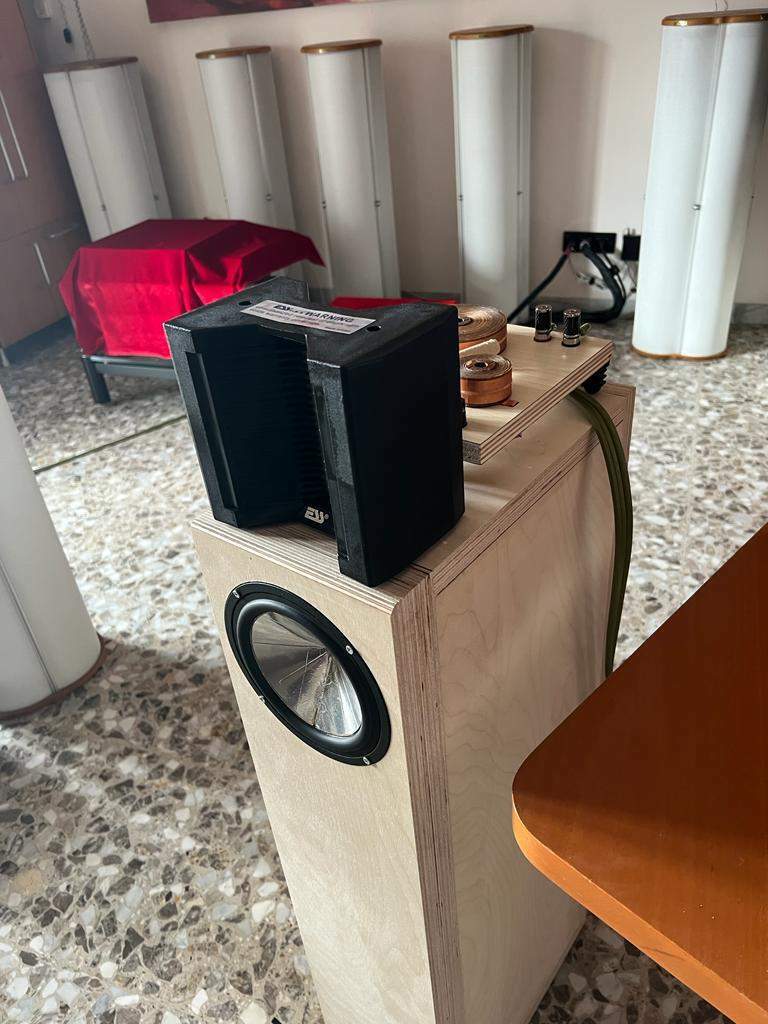

Due vie con tweeter great heil che ha 103 db di sensibilità per 3.5 ohm di re

Woofer Zellaton da 17 cm.

Il woofer ha una sensibilità di 89 db per una re di 6.5 ohm .

Il filtro è composto da tre elementi,uva bobina in serie al woofer che può essere filtrato a bassa pendenza senza problemi.

Una resistenza di valore consistente in serie per attenuare di almeno 13 db è una bobina in parallelo.

Un sistema siffatto mantiene ovviamente la sensibilità del woofer calata della resistenza parassita della bobina ma a seconda del filtro se con o senza condensatore può diminuire la efficienza visto il calo calo complessivo della impedenza.

In realtà il sistema in basso diventa quasi una resistenza da 4.5 ohm a salire fino a 15 ohm in maniera costante senza picchi.

Un modulo e una fase pilotabilissimi benché certamente più bassi di quello che potrebbero essere col condensatore.





[Gustavino]

@Dufay con ellipticor di cui ti avevo parlato siamo ad una impedenza circa 5,5ohm in sinecaps
